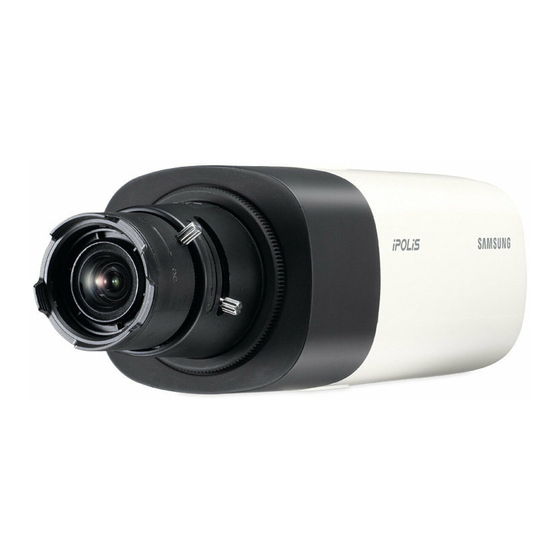

NETZWERKKAMERA
SNB-6003/SNB-6004
Benutzerhandbuch
SND-6083/SND-6084

Kapitel

Fehlerbehebung

Diese Anleitung auch für:

Andere Handbücher für Samsung SNB-6003

Inhaltszusammenfassung für Samsung SNB-6003

Seite 1

NETZWERKKAMERA SNB-6003/SNB-6004 Benutzerhandbuch SND-6083/SND-6084...

Seite 2

Ander eingetragenen Marken in diesem Handbuch eingetragene Marken ihrer jeweiligen Inhaber. Richtlinien Dieser Handbuch ist urheberrechtlich geschützt und Eigentum der Samsung Techwin Co., Ltd. Unter keinen Umständen, dürfen dieses Dokument ohne die schriftliche Genehmigung der Samsung Techwin Co., Ltd vollständig oder teilweise reproduziert oder anderweitig verfügbar gemacht werden.

Seite 3

übersicht Wichtige sicherheitshinWeise 1. Lesen Sie diese Anweisungen. 2. Bewahren Sie sie auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Reinigen Sie es nur mit einem trockenen Lappen. 7.

Seite 4

übersicht WArnUng SETZEN SIE DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS, UM DIE GEFAHR EINES BRANDS ODER ELEKTROSCHOCKS ZU REDUZIEREN. STECKEN SIE KEINE METALLGEGENSTÄNDE DURCH DIE BELÜFTUNGSSCHLITZE ODER ANDERE ÖFFNUNGEN DER AUSRÜSTUNG. Schützen Sie das Gerät vor Flüssigkeitsspritzern und Tropfen. Stellen Sie keine mit Flüssigkeiten gefüllten Behälter auf dem Gerät ab (z.

Seite 5

Klasse nbauart Ein Gerät der KLASSE sollte nur an einen NETZ-Anschluss mit Schutzerdung angeschlossen werden. Akku Akkus (Akkusatz oder eingelegter Akku) dürfen keiner extremen Hitze, z. B. Sonneneinstrahlung, Feuer oder Ähnlichem, ausgesetzt werden. trennung des geräts Trennen Sie den Hauptstecker vom Gerät, wenn dieser beschädigt ist. Und wenden Sie sich bitte für die Reparatur an einen Fachmann in Ihrer Nähe.

Seite 6

übersicht Lesen Sie die folgenden empfohlenen Sicherheitsmaßnahmen sorgfältig durch. y Stellen sie das Gerät nicht auf eine unebene Fläche. y Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus, stellen Sie es nicht in der Nähe von Heizgeräten oder in sehr kalten Bereichen auf. y Das Gerät nicht in der Nähe von leitendem Material aufstellen.

Seite 7 : Inhaltsverzeichnis

übeRSiCHT Wichtige Sicherheitshinweise Produkt-Funktionen Empfohlene PC-Spezifikationen Empfohlene Technische Daten Für Micro SD/SDHC/SDXC Speicherkarten Lieferumfang Auf Einen Blick (SNB-6003) Auf Einen Blick (SNB-6004) Auf einen Blick (SND-6083) Auf einen Blick (SND-6084) iNSTALLATioN & Anbringen des Objektivs veRbiNduNg (SNB-6003/SNB-6004) Installation (SND-6083/SND-6084)

Seite 8

übersicht web vieweR Verbindung mit der Kamera Anmelden Installieren der Silverlight Runtime Installation des STW WebViewer Plug-ins Den Live-Bildschirm Benutzen Wiedergabe des aufgenommenen Videos SeTup-biLdSCHiRm Konfiguration Video-Setup und Audio Netzwerk-Setup Ereigniss-Setup System-Setup ANHANg Spezifikationen Produktansicht Fehlersuche Open Source Announcement 8_ übersicht...

Seite 9

PrODUKt-FUnKtiOnen • Full-hD-Videoauflösung • Multi-Übertragung Dieser Netzwerk Encoder kann Videos in verschiedenen Auflösungen und Qualitäten über verschieden CODECs gleichzeitig anzeigen. • Überwachung über Webbrowser Der Webbrowser kann verwendet werden, um die Bildanzeige in einer lokalen Netzwerkumgebung wiederzugeben. • Alarm Beim Auftreten eines Ereignisses wird das mit dem Ereignis in Zusammenhang stehende Video an die vom Benutzer festgelegte FTP/E-Mail Adresse gesendet oder auf der Micro SD- Speicherkarte gespeichert, oder das Ereignis-Signal wird an den Alarm-Ausgang gesendet.

Seite 10

übersicht eMPFOhLene Pc-sPeZiFiKAtiOnen • CPU : Intel Core 2 Duo 2.4 GHz oder höher (zur Verwendung von 1920*1080 30 fps) Intel Core i7 2.8 GHz oder höher (zur Verwendung von 1920*1080 60 fps) Das Web-Plug-in wurde zum SSE 4.1 Befehlssatz optimiert. •...

Seite 11

LieFerUMFAng Überprüfen Sie bitte, ob in der Produktverpackung die Kamera und alle Zubehörteile enthalten sind. Produktdesign Bezeichnung Menge Beschreibung Modellbezeichnung SNB-6003 oder SNB-6004 oder Kamera SND-6083 oder SND-6084 SNB-6003/ Bedienungsanleitung, SNB-6004/ Installations-CD, SND-6083/ CMS Software DVD SND-6084 SNB-6003/ Kurzanleitung SNB-6004/...

Seite 12

übersicht Produktdesign Bezeichnung Menge Beschreibung Modellbezeichnung Für die Installation eines SNB-6003/ C-Mount Adapter Kameraobjektivs mit C Mount SNB-6004/ Nützlich bei der Installierung SNB-6003/ Autom. Iris-Objektiv-Stecker des Kameraobjektivs SNB-6004/ Dient zum Anschluss von SNB-6003/ 6-polige Anschlussklemme Alarmein- und -ausgängen SNB-6004/ SND-6083/ Netzklemmleiste Der Netzstecker ist eingesteckt.

Seite 13

AUF einen bLicK (snb-6003) Vorderseite Bezeichnung Beschreibung Wird zum Befestigen der Kamera an einer Halterung verwendet. Schraubengröße : Dies ist die Spezifikation für die Schrauben, die zur Schraubenöffnung Befestigung der Kamera an der Unterlage verwendet werden. für die 1/4” - 20 UNC Montagehalterung L : 4.5mm±0.2mm (ISO Standard), oder 0.197”...

Seite 14

übersicht rückseite Bezeichnung Beschreibung Micro SD- Fach für die Micro SD-Speicherkarte. Speicherkartenfach AUDIO OUT Wird zum Anschließen von Lautsprechern verwendet. Anschluss für Audio AUDIO IN Wird zum Anschließen eines Mikrofons verwendet. Diese Taste setzt alle Kameraeinstellungen auf die Werkseinstellungen zurück. Drücken und 5 Sekunden gedrückt halten, um das System neu zu starten.

Seite 15

Bezeichnung Beschreibung Stromanschluss Zum Anschlus des Stromkabels. Netzwerkanschluss Dient zum Anschluss des PoE oder Ethernet Kabels für die Netzwerkverbindung. Wird verwendet, um den Alarm-Eingang-Sensor oder ALARM IN den externen Tag-/Nachtsensor zu verbinden. ALARM OUT Anschluss für Audioausgabe. Anschlüsse für Alarm E/A Für die Erdung.

Seite 16

übersicht AUF einen bLicK (snb-6004) Vorderseite Bezeichnung Beschreibung Wird zum Befestigen der Kamera an einer Halterung verwendet. Schraubengröße : Dies ist die Spezifikation für die Schrauben, die zur Schraubenöffnung Befestigung der Kamera an der Unterlage verwendet werden. für die 1/4” - 20 UNC Montagehalterung L : 4.5mm±0.2mm (ISO Standard), oder 0.197”...

Seite 17

rückseite Bezeichnung Beschreibung Micro SD- Fach für die Micro SD-Speicherkarte. Speicherkartenfach AUDIO OUT Wird zum Anschließen von Lautsprechern verwendet. Anschluss für Audio AUDIO IN Wird zum Anschließen eines Mikrofons verwendet. Diese Taste setzt alle Kameraeinstellungen auf die Werkseinstellungen zurück. Drücken und 5 Sekunden gedrückt halten, um das System neu zu starten. Wenn Sie die Kamera zurücksetzen, werden die Netzwerkeinstellungen so eingestellt, dass DHCP aktiviert sein kann.

Seite 18

übersicht Bezeichnung Beschreibung Blitzschlagschutz Dient zur sicheren Abfuhrung der Blitzschlagspannung, um die Kamera zu Erdungsanschluss schutzen. Stromanschluss Zum Anschlus des Stromkabels. Netzwerkanschluss Dient zum Anschluss des PoE oder Ethernet Kabels für die Netzwerkverbindung. Wird verwendet, um den Alarm-Eingang-Sensor oder ALARM IN den externen Tag-/Nachtsensor zu verbinden.

Seite 19

AUF einen bLicK (snD-6083) Aufbau Bezeichnung Beschreibung Abdeckklappe Gehäuseabdeckung zum Schutz des Objektivs und der Haupteinheit. Kamera-Gehäuse Teil des Kameragehäuses. Deutsch _19...

Seite 20

übersicht Komponenten j k l 20_ übersicht...

Seite 21

Bezeichnung Beschreibung Interne Abdeckung Dies ist eine Abdeckung zum Schutz des Hauptgehäuses. Objektiv Kameraobjektiv. Einstellhebel für die Nach links und rechts drehen, um den Objektivfokus anzupassen. Bildschärfe ZumFestlegen im Uhrzeigersinn drehen. Hebel zur Zoom- Lässt sich zum Anpassen oder Festlegen des Zoom-Objektivs verwenden. Einstellung Diese Taste setzt alle Kameraeinstellungen auf die Werkseinstellungen zurück.

Seite 22

übersicht AUF einen bLicK (snD-6084) Aufbau Bezeichnung Beschreibung Abdeckklappe Gehäuseabdeckung zum Schutz des Objektivs und der Haupteinheit. Schützt das Objektiv und die Abdeckkappe vor äußerer Krafteinwirkung, die Schutzlinse beim Versand der Kamera entsteht. Vor der Installation der Kamera entfernen. Kamera-Gehäuse Teil des Kameragehäuses.

Seite 23

Komponenten i j k Deutsch _23...

Seite 24

übersicht Bezeichnung Beschreibung Interne Abdeckung Dies ist eine Abdeckung zum Schutz des Hauptgehäuses. Objektiv Kameraobjektiv. Vergrößern (Tele) Verkleinern (breit) Zoom-/Fokusregler- Scharfeinstellung eines nahen Objekts (nah) Schaltfläche Scharfeinstellung eines entfernten Objekts (fern) Fokusregler Diese Schaltfläche für die automatische Fokusreglung drücken. Diese Taste setzt alle Kameraeinstellungen auf die Werkseinstellungen zurück. Drücken und 5 Sekunden gedrückt halten, um das System neu zu starten.

Seite 25

& verbindung Anbringen Des ObjeKtiVs (snb-6003/snb-6004) Trennen Sie die Stromverbindung, bevor Sie fortfahren. Das C-Objektiv und CS-Objektiv sind in der Produktverpackung nicht enthalten. Das Makro-Objektiv darf nur für diesen Zweck genutzt werden. Anbringen eines cs-Objektivs an der Kamera Das CS-Objektiv zur Befestigung im Uhrzeigersinn drehen.

Seite 26

installation & verbindung Objektiv mit automatischer blendenregelung anschließen Den Iris-Anschluss des Objektivs in die Nut-Verbindung der Kamera stecken. Fokussieren Ein Ziel zum Filmen auswählen, den Zoom-Hebel des Objektivs drehen, um die Vergrößerung und Schärfe des Objektivs einzustellen, und dann das Objektiv so einstellen, dass das Ziel deutlich angezeigt wird.

Seite 27

instALLAtiOn (snD-6083/snD-6084) bevor sie mit der installation beginnen Bitte lesen Sie die folgenden Anweisungen, bevor Sie die Kamera installieren: • Sie muss an einer Stelle (Decke oder Wand) installiert werden, die fünf (5) Mal das Gewicht der Kamera zusammen mit der Halterung tragen kann. •...

Seite 28

installation & verbindung installation 1. Die Installationsschablone an der ausgewählten Stelle befestigen und, wie in der Abbildung dargestellt, drei (3) Löcher stanzen. 2. Die mitgelieferten zwei (2) Schrauben verwenden, um die Kamera in den zwei (2) gestanzten Löchern zu befestigen. Die <FRONT TOP>...

Seite 29

Überwachungsrichtung der Kamera einstellen (snD-6083/snD-6084) Schwenken Neigung Objektivdrehung ` Anpassen der Überwachungsrichtung Sie können die Richtung der Kamera nur einstellen, wenn die Kamera an der Decke befestigt ist. Wobei das Drehen der Kamera nach links oder rechts Schwenken, die Einstellung der Neigung Neigen und das Drehen des Objektivs um seine Achse Drehen genannt wird.

Seite 30

Die Micro SD-Speicherkarte nicht mit Gewalt einlegen. Prüfen, ob die Karte richtig herum eingelegt wird. Ansonsten kann die Micro SD-Speicherkarte beschädigt werden. einlegen einer Micro sD-speicherkarte Die Micro SD-Speicherkarte wie auf der Abbildung dargestellt in Pfeilrichtung drücken. <SNB-6003/SNB-6004> <SND-6083/SND-6084> 30_ installation & verbindung...

Seite 31

Micro sD-speicherkarte Drücken Sie leicht am ungeschützten Ende der Speicherkarte, wie im Schaubild zu sehen, um die Speicherkarte aus dem Steckplatz auszuwerfen. <SNB-6003/SNB-6004> <SND-6083/SND-6084> Wenn die Micro SD-Speicherkarte zu stark hineingedrückt wird, kann die Karte beim Loslassen unkontrolliert aus dem Steckplatz herausschießen.

Seite 32

installation & verbindung sPeicherKArteninFOrMAtiOn (nicht enthALten) Was ist eine speicherkarte? Die Speicherkarte ist ein externes Datenspeichergerät, das entwickelt wurde, um einen völlig neuen Weg für die Aufnahme und die Freigabe von Video-, Audio- und Textdaten mithilfe digitaler Geräte anzubieten. Wählen sie eine für ihre Zwecke geeignete speicherkarte Die Kamera unterstützt Micro SD/SDHC/SDXC Speicherkarten.

Seite 33 : Anschluss An Andere Geräte

AnschLUss An AnDere gerÄte Zu installierender Monitor Grounding cable Energie Ethernet Zu installierender Monitor Ethernet Energie Der CVBS-Ausgang des Produkts wurde zur einfacheren Installation bereitgestellt und dient keinen Überwachungszwecken. Deutsch _33...

Seite 34

& verbindung ethernet-Verbindung Verbinden Sie das Ethernetkabel mit dem lokalen Netzwerk oder dem Internet. stromversorgung. (snb-6003/snb-6004) Verwenden Sie einen Schraubenzieher, um die verschiedenen Leitungen (+, –) des Stromkabels an die entsprechenden Stromanschlüsse der Kamera anzuschließen. Werden PoE und DC 12V Strom gleichzeitig verwendet, wird das Gerät mit der anfänglich verwendeten Stromquelle betrieben.

Seite 35

10/100Base-T 10/100 Mbps Kabel UTP Kategorie 5e Max. Entfernung 100M SNB-6003/6004: DC 12V/AC 24V PoE Support IEEE 802.3af SND-6083/6084: DC 12V erden des geräts (snb-6003/snb-6004) Verwenden Sie einen Schraubenzieher, um das Erdungskabel an den Erdungsanschluss unterhalb des Netzkabelanschlusses zu befestigen.

Seite 36

installation & verbindung Audio e/A blockdiagramm Lautsprecher Mikrofon Mikrofon Verstärker Mikrofon Netzwerk Lautsprecher Verstärker Lautsprecher Verstärker Verstärker Mikrofon Lautsprecher Lautsprecher Mikrofon 36_ installation & verbindung...

Seite 37

• Audio ein : Eingang Mono Signalkabel (Max.2,4 Vpp) • Audio Aus : Ausgabe Mono Signalkabel (Max.2,4 Vpp) • Line out impedanz : 600Ω Anschluss an die i/O-Port-box (snb-6003/snb-6004) Zum Verbinden des Alarmeingangs/Alarmausgangs mit dem entsprechenden Port auf der hinteren Port-Box.

Seite 38

& verbindung Anschließen eines externen rs-485-geräts (snb-6003/snb-6004) Die Kamera über die [rs-485 +, -] Anschlüsse an das externe Gerät anschließen. Die Schwenk- und Neigungsfunktion der Kamera kann über RS-485 Datenübertragung gesteuert werden. Für die Datenübertragung über RS-485 muss GND angeschlossen werden. Wenn Datenübertragungsfehler auftreten, gegebenenfalls den GND Kontakt anschließen, um das Massepotential zwischen der Kamera und dem...

Seite 39

überschreiten, mithilfe eines Open-Kollektors angeschlossen werden, kann es zu Funktionsstörungen kommen. Sehen Sie sich den Alarmausgabe-Verbindungsschaltplan unten an, wenn Sie Geräte verbinden, die die Spannungs- und Stromspezifikationen überschreiten. schaltplan Alarmausgabe (snb-6003/snb-6004) Externe Verbindung Innerhalb der Kamera DC 5V oder 3,3V...

Seite 40 : Direktes Verbinden Der Kamera An Das Lan

netzwerkverbindung und konfiguration Sie können die Netzwerkeinstellungen gemäß Ihrer Netzwerkkonfigurationen einrichten. DireKtes VerbinDen Der KAMerA An DAs LAn Anschluss an die Kamera von einem lokalen Pc im LAn 1. Starten sie einen Internetbrowser am lokalen PC. 2. Geben sie die IP-adresse der kamera in die adressenleiste des browsers ein. Kamera INTERNET Firewall...

Seite 41 : Verbinden Der Kamera Direkt Mit Einem Dhcp Basierten Dsl

VerbinDen Der KAMerA DireKt Mit eineM DhcP bAsierten DsL/KAbeLMODeM INTERNET DSL/Kabel Kamera modem Externer Fern-PC DDNS-Server (Datenzentrum, KOREA) 1. Den Benutzer-PC direkt mit der Netzwerkkamera verbinden. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

Seite 42

netzwerkverbindung und konfiguration Die KAMerA DireKt Mit eineM PPPoe-MODeM VerbinDen INTERNET PPPoE Modem Kamera Externer Fern-PC DDNS-Server (Datenzentrum, KOREA) 1. Den Benutzer-PC direkt mit der Netzwerkkamera verbinden. 2. Führen Sie den IP-Installer aus und ändern Sie die IP-Adresse der Kamera, damit Sie den Webbrowser Ihres Desktops mit dem Internet verbinden können.

Seite 43 : Kabelmodem, Verbinden Der Kamera An Einen

VerbinDen Der KAMerA An einen breitbAnD- rOUter Über DAs PPPoe/KAbeLMODeM Das ist für eine kleine Netzwerkumgebung wie zum Beispiel Eigenheime, SOHO und gewöhnliche Geschäfte. Kamera INTERNET PPPoE oder PPPoE oder Breitband- Kabelmodem Kabelmodem Router Externer Fern-PC Kamera DDNS-Server (Datenzentrum, KOREA) Lokaler PC Konfigurieren der netzwerkeinstellungen des an einen breitband-router Befolgen Sie die nachfolgenden Anweisungen zur Konfiguration der Netzwerkeinstellungen...

Seite 44 : Schaltflächen Des Ip

netzwerkverbindung und konfiguration schALtFLÄchen Des iP-instALLAtiOnsPrOgrAMMs e f g Bezeichnung Beschreibung Modellname der verbundenen Kamera. Device Name Klicken Sie auf die Spalte, um die Liste nach Modellnamen zu sortieren. Wenn Sie jedoch während einer Suche darauf klicken, wird die Suche gestoppt. Alias Diese Funktion steht zurzeit nicht zur Verfügung.

Seite 45 : Einstellung Der Statischen Ip

Damit wird das IP-Installationsprogramm beendet. Bei der Installation des IP-Installers nur das auf der Installations-CD gelieferte Installationsprogramm oder, falls vorhanden, die neueste Version verwenden. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv.com) heruntergeladen werden. einsteLLUng Der stAtischen iP Manuelle netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe>...

Seite 46

netzwerkverbindung und konfiguration 3. Geben Sie die nötigen Informationen in dem Fenster <Address> an. • MAC (Ethernet) Address : Die auf dem Etikett der Kamera abgedruckte MAC-Adresse wird automatisch angezeigt und erfordert keine Einstellung durch den Benutzer. Auf das IP bezogene Parameter lassen sich nur einstellen, wenn DHCP nicht aktiviert ist. Wenn sie keinen breitband-router verwenden Kontaktieren Sie ihren Netzwerkadministrator für die Einstellung der <iP Address>, <subnet Mask>...

Seite 47

bei Verwendung eines breitband-routers • IP Address : Geben Sie eine Adresse ein, die sich im IP-Bereich des Breitband- Routers befindet. bsp) 192.168.1.2~254, 192.168.0.2~254, 192.168.XXX.2~254 • Subnet Mask : Die <subnet Mask> des Breitband-Routers ist ebenfalls die <subnet Mask> der Kamera. •...

Seite 48

netzwerkverbindung und konfiguration Automatische netzwerkeinstellung Führen Sie die Datei <iP installer_v2.XX.exe> aus, um die Kamerasuchliste anzuzeigen. Anfangs werden sowohl [Auto set] als auch [Manual set] grau dargestellt. Für gefundene Kameras mit der Einstellung IPv6 werden diese Schaltflächen grau dargestellt, da die Kameras diese Funktion nicht unterstützen.

Seite 49 : Einstellung Der Dynamischen Ip, Der Kamera Herstellen

einsteLLUng Der DYnAMischen iP einstellung der dynamischen iP-Umgebung • Beispiel einer dynamischen IP-Umgebung - Wenn einem Breitband-Router, mit dem Kameras verbunden sind, eine IP-Adresse von einem DHCP-Server zugewiesen wird - Wenn die Kamera direkt mit einem xDSL- oder Kabelmodem mithilfe eines DHCP- Protokolls verbunden wird - Wenn die IP-Adressen von dem internen DHCP-Server über eine LAN-Verbindung zugewiesen werden...

Seite 50

netzwerkverbindung und konfiguration POrtbereichWeiterLeitUng KOnFigUrieren (POrt MAPPing) Wenn Sie einen Breitband-Router mit verbundener Kamera installiert haben, müssen Sie die Weiterleitung des Portbereichs für den Breitband-Router einstellen, damit auch ein entfernter Computer auf die verbundene Kamera zugreifen kann. Manuelle Portbereichweiterleitung 1. Wählen Sie aus dem Einstellungsmenü des Breitband-Routers <Applications &...

Seite 51

Die Port-Weiterleitung lässt sich ohne zusätzliche Router-Einstellung vornehmen, wenn der Router die UPnP (Universal Plug and Play) Funktion unterstützt. Nach Anschließen der Netzwerkkamera, <Quick connect> von <Samsung DynDNS> zu <Ein> im “Setup  Network  DDNS” Menü festlegen. Deutsch _51...

Seite 52 : Von Einem Entfernten Pc Eine Verbindung Zu Der Kamera Über

netzwerkverbindung und konfiguration VOn eineM geMeinsAMen LOKALen Pc eine VerbinDUng ZU Der KAMerA hersteLLen 1. Führen den IP-Installer aus. Es wird nach verbundenen Kameras gesucht und eine entsprechende Liste angezeigt. 2. Doppelklicken Sie auf eine Kamera, um auf sie zuzugreifen. Der Internetbrowser wird gestartet und stellt eine Verbindung zu der Kamera her.

Seite 53

web viewer VerbinDUng Mit Der KAMerA sie würden, normalerweise 1. Starten Sie den Internetbrowser. 2. Die IP-Adresse der Kamera in die Adresszeile eingeben. bsp) • IP Addresse (IPv4) : 192.168.1.100  http://192.168.1.100 - Der Anmeldedialog sollte erscheinen. • IP Adresse (IPv6) : 2001:230:abcd: ffff:0000:0000:ffff:1111 ...

Seite 54

Um das Gerät auf dem <DDns> Server zu registrieren, besuchen Sie bitte www.samsungipolis. com, registrieren Sie zuerst Ihr Gerät stellen Sie anschließen im Net Viewer unter <network> - <DDns> auf <samsung DynDns> und geben Sie ebenfalls die <Produkt-iD> ein, die Sie bei der DDNS-Registrierung verwendet haben.

Seite 55

AnMeLDen Immer, wenn Sie auf die Kamera zugreifen, wird das Anmeldefenster angezeigt. Geben Sie den Benutzernamen und das Passwort ein, um auf die Kamera zuzugreifen. 1. Geben Sie „admin“ in das <User name> Eingabefeld ein. Die Administrator ID, „admin“, kann nicht verändert werden.

Seite 56

web viewer instALLieren Der siLVerLight rUntiMe Wenn Ihr PC Silverlight Runtime nicht installiert hat oder nur eine ältere Version, werden Sie automatisch auf die Silverlight Runtime Installationsseite weitergeleitet, wenn sie auf den Web Viewer zugreifen. installation unter Windows 1. Klicken Sie auf <click here>. 2.

Seite 57

5. Nach Abschluss klicken Sie <close>. installation unter MAc Os 1. Führen Sie die Datei mit der Dateiendung „.dmg“ aus. 2. Führen Sie die automatisch erstellte Installationsdatei mit der Dateiendung „.pkg“ aus. 3. Auf <continue> klicken. Deutsch _57...

Seite 58

web viewer 4. Wählen Sie Ihre Sprache im Fenster für die Sprachauswahl aus und klicken Sie auf <continue>. 5. Klicken Sie auf <Agree>. 6. Klicken Sie auf <install>. 58_ web viewer...

Seite 59

7. Geben Sie das Passwort des Kontos ein an dem Sie gerade angemeldet sind und klicken Sie auf <install software> um fortzufahren. 8. Nach Abschluss auf <close> klicken. Deutsch _59...

Seite 60

web viewer instALLAtiOn Des stW WebViewer PLUg-ins Wenn zum ersten Mal eine Verbindung zu einer Kamera hergestellt wird, sehen Sie die Installationsmeldung. Installieren Sie anschließend das erforderliche Web Viewer Plug-in, um auf die Kamera zugreifen und die Videobilder der Kamera in Echtzeit zu steuern. 1.

Seite 61

5. [OK] anklicken. Die alte Version des Web Viewer- Plugins ist gelöscht. 6. [install] anklicken, um mit der Installation des Web Viewer-Plugins zu beginnen. 7. [Finish] anklicken. Die STW Web Viewer-Plugin-Installation ist abgeschlossen. Deutsch _61...

Seite 62

web viewer Den LiVe-biLDschirM benUtZen Bezeichnung Beschreibung Überwachen Gehen Sie zum Überwachungsbildschirm. Schaltet zu dem Überwachungsbildschirm, der die auf der Micro SD-Speicherkarte Wiedergabe gespeicherten Daten wiedergibt. Setup Gehen Sie zum Setup-Bildschirm. Gibt das Live-Video auf dem Bildschirm wieder. Viewer-Bildschirm Sie können das Mausrad verwenden, um den Digitalzoom auf dem Viewer Bildschirm zu aktivieren.

Seite 63

Verbinden der externen PTZ mit dem RS-485 Terminal und der Steuerung der Richtung des PTZ Kameraobjektivs mit den Pfeiltasten. Externe PTZ Nur für SNB-6003/SNB-6004. Die Schwenk- und Neigungsfunktion ist nur aktiv, wenn die Kamera an einen die Schwenk- und Neigungsfunktion unterstützenden Empfänger angeschlossen ist.

Seite 64

)] Symbol, um Audio erneut zu aktivieren. Anwendung des Mikrofons Klicken Sie auf das [Mikrofon ( )] Symbol, um das Mikrofon einzuschalten. Zum steuern der PtZ Funktion (snb-6003/snb-6004) 1. Klicken Sie auf die [PtZ ( Karteikarte. 2. Wenn das PTZ-Symbol auf dem...

Seite 65

WieDergAbe Des AUFgenOMMenen ViDeOs Bevor Sie ein Video wiedergeben können, müssen Sie die Aufnahmeeinstellungen konfigurieren. Für ausführliche Anweisungen schlagen Sie bitte unter „Speicherkapazität“ nach. (Seite 103) name des ereignissuche-bilds und seine Funktion Bezeichnung Beschreibung Einstellung des Stellen Sie das Suchdatum und die Suchzeit mit den auf der gespeicherten Suchbereichs Micro SD-Karte gespeicherten Daten ein.

Seite 66

web viewer inhaltswiedergabe nach „suche nach ereignis“ 1. Klicken Sie auf die Taste [Playback 2. Legen Sie die Start- und Endzeit Ihrer Suche fest. 3. Einen Ereignistyp für die Suche innerhalb des angegebenen Zeitraums auswählen. 4. Klicken Sie auf die Taste [ereignissuche]. Die Suchresultate werden in der Liste angezeigt.

Seite 67

name des Zeitsuch-bilds und seine Funktion Bezeichnung Beschreibung Zeitleiste Die Wiedergabe des Abschnitts im vorgegebenen Zeitraum erfolgt mit der Zeitleiste. Das Suchdatum wird mit dem Kalender eingestellt. Einstellung Daten, für die es in der Micro SD-Karte ein Video gibt, werden in den Suchdatum Kalenderkästchen angezeigt.

Seite 68

web viewer Wiedergabe nach „suche nach Zeit“ 1. Auf [time search ( )] klicken. 2. Ein gewünschtes Datum im Kalender anklicken. Das an diesem Tag aufgezeichnete Video wird wiedergegeben. 3. Wenn die Video Wiedergabe angehalten ist, wählen Sie eine Zeit aus und klicken Sie auf [Wiedergabe ( Das Video wird von der angegebenen Zeit an wiedergegeben.

Seite 69

Das herausgesuchte Video sichern. 1. Während der Wiedergabe in der zu sichernden Szene auf [ ] klicken. Das Planungsfenster zum Einstellen der Start- und Endzeit des Backups erscheint. 2. Klicken Sie auf die Schaltfläche [ Das Speichern unter Fenster erscheint. 3.

Seite 70

web viewer Abspielen einer AVi-Datei Die AVI-Datei enthält keine aufgezeichneten Zeitdaten. 1. Entfernen Sie die Micro SD-Karte von der Kamera. Vor dem Entfernen der Micro SD-Karte das <Gerät> bei <Aus> in dem “Setup  Event  Speicher” Menü festlegen. 2. Einfügen der micro SD-Karte in den PC. 3.

Seite 71

setup-bildschirm KOnFigUrAtiOn Sie können die Video & Audio, Netzwerk, Ereignis und Systemeinstellungen der Kamera im Netzwerk konfigurieren. 1. Klicken Sie [setup ( )] im Live-Bildschirm. 2. Der Setup-Bildschirm erscheint. Microsoft Sliverlight 5.0 oder höher muss auf dem PC installiert werden, um die Video-Vorschau zu ermöglichen.

Seite 72

setup-bildschirm • E-mail/FTP profil : Video-Profil zur festgelegten E-Mail oder FTP-Seite übertragen. Nur der MJPEG Codec kann als das E-mail/FTP Profil festgelegt werden. • Aufnahmeprofil : Dieses Profil wird für die Videoaufnahmen verwendet. • Audioeingang : Stellt ein, ob bei Videoaufnahmen Audio verwendet werden soll. 6.

Seite 73

hinzufügen/Ändern beim Videoprofil Die Profileinstellungen können hinzugefügt oder geändert werden, um je nach den Aufnahmebedingungen verschiedene Profile anzupassen. 1. Wählen Sie eine der <Video Profil> Optionen. 2. Geben Sie einen namen und wählen sie ein codec aus. 3. Legen Sie die umstände fest unter welchen der codec angewendet werden wird. 4.

Seite 74

setup-bildschirm • Priorität Kodierung : Die Videotransfermethode kann auf Bildfrequenz oder Kompression gestellt werden. • GOV Länge : Es gibt den Abstand (in Bezug auf die Anzahl der Bilder) zwischen zwei aufeinander folgenden I-Frames in einer Videosequenz, wenn H.264-Codec ausgewählt wurde. (Eine I-Frame + 0 ~ Mehrere P-Frames). •...

Seite 75

Anwenden von schnittkodierung 1. <Verwendung> wählen. 2. <engestellter bereich> anklicken. Das Fenster Einst. Schnittkodierungsbereich wird auftauchen. 3. <Verhältnis> wählen. • Verhältnis : Legt das Seitenverhältnis des vom Nutzer angegebenen Bereichs fest. - 16:9 : Das Seitenverhältnis sollte bei 16:9 so nahe wie möglich bei dem vom Nutzer angegebenen Bereich festgelegt werden.

Seite 76

setup-bildschirm Video setup 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <Video setup>. 3. Wählen Sie einen <Videoquelle> Modus. • Modus Flip : Drehen Sie das von der Kamera aufgenommene Bild herum. •...

Seite 77

Audio setup Sie können die Eingangs-/Ausgangseinstellungen der Audioquelle der Kamera einstellen. 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <Audio setup>. 3. Den Wert für den Audio Eingang festlegen. • Quelle: Stellt die Audio Eingangsquelle ein.

Seite 78

setup-bildschirm Kamera einstellungen Sie können die Kameraeinstellungen je nach Kameraumgebung ändern. 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <Kamera einstellungen>. 3. Konfigurieren Sie nach Bedarf die Einstellungen für: Sensor, SSDR, Weißabgleich, Hintergrundlicht, Belichtung, Tag/Nacht, Besonderes, OSD 4.

Seite 79

Festlegen von ssDr (samsung super Dynamic range) In einer Szene mit starkem Unterschied zwischen hell und dunkel, können Sie die Helligkeit des dunklen Bereichs separat erhöhen um die allgemeine Heiligkeit zu regulieren. 1. Wählen Sie <ssDr>. 2. Stellen Sie <Modus> auf <ein> ein.

Seite 80

Die maximalen und geringsten Verschlusswerte werden immer dann initialisiert, wenn Sie den WDR Modus an- oder ausschalten. Im Falle von SNB-6003/SNB-6004 können einige der WDR Funktionen eingeschränkt sein, wenn das manuelle oder P-Iris Objektiv (manuell) verwendet wird. or P-iris lens (manual) is used.

Seite 81

(snb-6003/snb-6004) Sie können den Belichtungspegel der Kamera anpassen. 1. Wählen Sie <belichtung>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Helligkeit : Stellen Sie die Bildschirmhelligkeit ein. • Minimale Verschlusszeit : Die Grenze der längsten Belichtungszeit.

Seite 82

setup-bildschirm belichtung festlegen (snD-6083/snD-6084) Sie können den Belichtungspegel der Kamera anpassen. 1. Wählen Sie <belichtung>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Helligkeit : Stellen Sie die Bildschirmhelligkeit ein. • Minimale Verschlusszeit : Die Grenze der längsten Belichtungszeit.

Seite 83

Auf tag/nacht einstellen (snb-6003/snD-6083/snD-6084) 1. Wählen Sie <tag/nacht>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Modus: Modus wird verwendet, um die Farbe Schwarz oder Weiß anzupassen. - Farbe: Das Video wird immer in Farbe ausgegeben.

Seite 84

setup-bildschirm Auf tag/nacht einstellen (snb-6004) 1. Wählen Sie <tag/nacht>. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Modus: Modus wird verwendet, um die Farbe Schwarz oder Weiß anzupassen. - Farbe: Das Video wird immer in Farbe ausgegeben.

Seite 85

besonderes festlegen 1. Wählen Sie <besonderes> aus. 2. Wählen Sie jeden Punkt aus und stellen Sie ihn angemessen ein. • Schärfemodus: Verändert die allgemeine Bildschärfe. Wenn Sie <ein> auswählen, können Sie die Schärfe eines Bildes anpassen. • Schärfestufe: Je höher der Pegel, umso schärfer und klarer werden die Bildumrisse.

Seite 86

setup-bildschirm besonderes festlegen 1. <OsD> auswählen. 2. Jeden Menüpunkt auswählen und richtig einstellen. • Titeleinblendung: Gibt an, ob der Kameraname auf dem Bildschirm angezeigt werden soll. • Kameratitel: Gibt den Kameranamen an, der auf dem Bildschirm angezeigt werden soll. • Titelposition X, Y: Gibt die Position des Kameranamen auf dem Bildschirm an. •...

Seite 87

Kamera Fokus (snb-6004) Sie können den Fokus von Videobildern einstellen. 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <Kamera Fokus>. 3. Scharfeinstellung in folgender Reihenfolge festlegen. 1) Fokus initialisieren: Stellt den Fokus auf die Standardposition ein.

Seite 88

setup-bildschirm Kamera Fokus (snD-6084) Sie können den Fokus von Videobildern einstellen. 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü. 2. Klicken Sie <Kamera Fokus>. 3. Stellen Sie den Fokus und Zoom ein. • Fokus: Stellt den Fokus des Objektivs manuell ein (Weit <->...

Seite 89

PtZ einstellungen (snb-6003/snb-6004) Die Verbindungseinstellungen für den externen Schwenken/Neigen Empfänger so konfigurieren, dass die PTZ-Funktionen über den an den RS-485 Anschluss der Kamera angeschlossenen Empfänger gesteuert werden können. 1. Wählen Sie die Registerkarte <Video & Audio ( )> aus dem Setup-Menü.

Seite 90

setup-bildschirm 5. Stellen Sie die Richtung ein. • [richtung ändern zu ( )] : Die Kamerarichtung wurde angepasst. • [bewegungsgeschwindigkeitskontrolle ( )] : Je höher die Zahl, desto schnellewird die Bewegungssgeschwindigkeit. 6. Stellen Sie den Zoom und Fokus ein. • [Zoom ein ( )] : Zoomt den Bildschirm heran.

Seite 91

netZWerK-setUP schnittstelle 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <schnittstelle>. 3. Stellen Sie <schnittstelle> und <iPv6 setup> wie notwendig ein. • IP-Typ : Wählen Sie einen IP- Verbindungs-Typ. - Manuell : Legen Sie IP Addresse, Subnetmaske, Gateway, DNS1, und DNS2 fest.

Seite 92

Die Einstellung des HTTP-Ports auf 65535 ist aufgrund der Sicherheitsrichtlinie für Safari und Google Chrome nicht erlaubt. • Geräteport : Legen Sie einen Port fest, der zur Übertragung von Videosignalen mit Hilfe der Samsung-Protokolle verwendet wird. • RTSP Port : Wird verwendet, um Videos im RTSP-Modus zu übertragen; die Standardeinstellung ist 554.

Seite 93

• Samsung DynDNS : Wählen Sie diese Option, wenn Sie den von Samsung Techwin zur Verfügung gestellten DDNS-Server benutzen. - Produkt-ID : Geben Sie die im Samsung DDNS Dienst registrierte Produkt-ID ein. - Quick connect : Stellt die Portweiterleitung automatisch ein, wenn ein Router mit UPnP (Universal Plug and Play) verwendet wird.

Seite 94

DDns vornehmen ihr Produkt unter samsung DDns registrieren 1. Besuchen Sie die Webseite von iPOLiS (www.samsungipolis.com) und melden Sie sich mit einem gültigen Benutzerkonto an. 2. Wählen Sie aus der oberen Menüleiste <DDns serVice>-<MY DDns>. 3. Klicken Sie auf [PrODUct registrAtiOn].

Seite 95

Über das Kamera-setup eine Verbindung zu samsung DDns herstellen 1. Stellen Sie im DDNS-Setup <DDns> auf <samsung DynDns>. 2. Den <Produkt-iD > eingeben, der bei der Registrierung des Produkts auf der DDNS-Seite festgelegt wurde. 3. Klicken Sie auf [Anwenden (...

Seite 96

setup-bildschirm iP-entstörung Sie können eine Liste von IPs erstellen, denen der Zugang erlaubt oder verweigert wird. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <iP-entstörung>. 3. Wählen Sie <Filterung-typ>. • Abgelehnt : Wenn Sie diese Option wählen, wird den IP-Adressen, die dieser Filterliste hinzugefügt wurden, der Zugang verweigert.

Seite 97

Sie können ein sicheres Verbindungssystem oder ein öffentliches Zertifikat zu diesem Zweck auswählen. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <ssL>. 3. Wählen Sie ein sicheres Verbindungssystem aus. Um über den HTTPS-Modus auf eine Kamera zuzugreifen, müssen Sie die IP-Adresse wie folgt eingeben: https://<Kamera_IP>.

Seite 98

setup-bildschirm 802.1x Bei dem Verbindungsaufbau mit einem Netzwerk kann festgelegt werden, ob das 802.1x Protokoll verwendet werden soll und anschließend das Zertifikat installiert werden. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <802.1x>. 3.

Seite 99

Es kann die Priorität festgelegt werden, um eine stabile Übertragungsgeschwindigkeit für eine bestimmte IP zu sichern. 1. Wählen Sie die Registerkarte <network ( )> aus dem Setup- Menü. 2. Klicken Sie auf <Qos>. 3. Klicken Sie auf die [hinzufügen )] Schaltfläche. Die IP-Liste wird erstellt.

Seite 100

setup-bildschirm • SNMP Trap aktivieren: SNMP Trap wird verwendet, um wichtige Ereignisse und Bedingungen an den Admin System zu senden. - Gemeinschaft: Den Namen der Trap Community eingeben, um Nachrichten zu empfangen. - IP-Adresse: Die IP-Adresse eingeben, an die die Nachrichten gesendet werden. - Authentifizierungsfehler: Gibt an, ob ein Ereignis generiert werden soll, wenn die Community-Information ungültig ist.

Seite 101

Deaktivieren für UPnP- Ermittlung an. • Freundlicher name: Den Kameranamen anzeigen. Der Anzeigename wird im Format von SAMSUNG- <Modellname>-<MAC- Adresse> angezeigt. Beim Windows-Betriebssystem, das grundsätzlich UPnP unterstützt, werden die Kameras, die mit dem Netzwerk verbunden sind, angezeigt. 4. Klicken Sie auf [Anwenden ( )], wenn Sie die Einstellungen vorgenommen haben.

Seite 102

setup-bildschirm ereigniss-setUP FtP / e-mail Es können die FTP / E-Mail Server Einstellungen konfiguriert werden, sodass die mit der Kamera aufgenommenen Bilder an Ihren PC gesendet werden, wenn ein Ereignis eintritt. 1. Wählen Sie die Registerkarte <event ( )> aus dem Setup-Menü. 2.

Seite 103

• E-mail-Konfiguration - Serveradresse : Geben Sie die IP-Adresse des E-Mail-Servers ein, an den die Bilder eines Alarms oder Ereignisses gesendet werden sollen. - Verwendung Authentifizierung : Wählen ob die Berechtigung benutzt werden soll. - SSL Verwendung : Legen Sie die Verwendung von SSL fest. - ID : Geben Sie den Benutzernamen zur Anmeldung auf dem E-Mail-Server ein.

Seite 104

120 Sekunden nach dem Einsetzen des Alarms auswählen. • Aufgezichnete Dateitype : Gibt das Dateiformat der aufgenommenen Bilder an. - STW : Dies ist das spezifische Dateiformat von Samsung Techwin. - AVI : Es ist das konventionelle AVI-Format.

Seite 105

Alarmeingabe Sie können die Art des Alarmeingangs, die Aktivierungszeit und den Betriebsmodus einstellen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <Alarmeingabe> unter <ereignis Aktion setup> aus. 4. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...

Seite 106

Alarm hereinkommt, und geben Sie die Alarmausgabezeit an. • Zum Preset : Dreht die Kamera zum voreingestellten Bereich, wenn der Alarm eingestellt wird. Nur für SNB-SNB-6003/SNB-6004. Die Option Gehe zur Voreinstellung ist nur verfügbar, wenn der Schwenk- / Neigungs-Receiver der Kamera installiert ist.

Seite 107

Manipulation erkennung Es kann eingestellt werden Manipulationsversuche und auslösende Ereignisse zu erkennen, wie plötzliche Änderung der Aufnahmerichtung der Kamera, blockiertes Objektiv und andere allgemeine Veränderungen am Videomotiv. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3.

Seite 108

setup-bildschirm bewegungserkennung / Video-Analytics Ereignisse der Bewegungserkennung und Video Analyse können so eingestellt werden, dass sie die Ausgabe eines Ereignis Signals auslösen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <bewegungserkennung / Video-Analytics>...

Seite 109

Die Bewegungserkennung und Video Analyse kann nicht gleichzeitig verwendet werden. Stellen Sie zuerst die minimale und maximale Bewegungsgröße ein, um den zu erkennenden Bewegungsbereich anzupassen. Die erkannte Größe eines Objekts kann aufgrund seiner Form von der tatsächlichen Größe abweichen. Bis zu 16 Objekte vom oberen Rand des Bildschirms können angezeigt werden. Wenn die Kamera ein nahes Objekt aufnimmt, kann die Tauglichkeit der Video-Analyse abnehmen.

Seite 110

setup-bildschirm bewegungserkennung verwenden Es werden Bewegungen erkannt, die alle unter Empfindlichkeit, Größe und Bereich festgelegten Bedingungen erfüllen. 1. Einen Bewegungserkennungsmodus auswählen. 2. Wählen Sie die Karteikarte <empfindlichkeit>, um eine Empfindlichkeitsstufe einzustellen. Sie können die Empfindlichkeit des Sensors so einstellen, dass Bewegungen im Hintergrund erkannt werden.

Seite 111

4. Wählen Sie die Karteikarte <bereich>. Sie können einen Bereich auf dem Bildschirm auswählen, der von der Erkennung eingeschlossen oder ausgeschlossen werden soll. Es können bis zu 4 Bereiche definiert werden. • Erkennungsbereich: Schließt den gesamten Bildschirm von der Erkennung aus und fügt einen festgelegten Bereich für die Bewegungserkennung fest.

Seite 112

setup-bildschirm Verwenden der intelligenten Video Analyse Es werden Ereignisse erkannt, die alle unter Empfindlichkeit, Größe und Bereich Bedingungen sowie die Ereignisbedingungsregeln erfüllen. 1. Wählen Sie den Video Analyse Modus aus. 2. Stellen Sie <empfindlichkeit>, <größe> und <bereich> ein. Für weitere Auskünfte über die Einstellungen bitte unter „bewegungserkennung verwenden“...

Seite 113

einstellen der Video Analyse regeln ` Vorbeigehen 1. Stellen Sie den Typ auf <Vorbeigehen, betreten/Verlassen> ein. 2. Stellen Sie die Ereignisregel auf <regeln für virt. bereich> ein. 3. Auf dem Bildschirm auf den gewünschten Start- und Endpunkt der virtuellen Linie klicken. Es wird Popup Fenster angezeigt.

Seite 114

setup-bildschirm ` erscheinen (Verschwinden) 1. Stellen Sie den Analysetyp auf <erscheinen (Verschwinden)> ein. 2. Wählen Sie die gewünschte Ereignisregel aus: • Regeln für festgel. Bereich: Es werden Objekte, die im Bereich erscheinen und in ihm für eine bestimmte Zeit verweilen und die Grenzen des Bereichs nicht überschreiten, sowie das verschwinden von Objekten erkannt, die sich in dem Bereich...

Seite 115

gesichtserkennung Sie können einstellen Gesichter zu erkennen und ein entsprechendes Ereignis auszulösen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <gesichtserkennung> unter <ereignis Aktion setup> aus. 4. Entscheiden Sie, ob Sie die Option auf <Aktiviern>...

Seite 116

setup-bildschirm geräusch erkennung Es kann eingestellt werden Geräusche oberhalb einer festgelegten Lautstärke zu erkennen und ein entsprechendes Ereignis auszulösen. 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <ereigniseinrichtung>. 3. Wählen Sie <geräusch erkennung> unter <ereignis Aktion setup>...

Seite 117

einrichtung Alarm Ausgabe 1. Wählen Sie die Registerkarte <event )> aus dem Setup- Menü. 2. Klicken Sie auf <einrichtung Alarm Ausgabe>. 3. Stellen Sie den Typ für den Alarm Ausgang der Kamera ein. Wenn Sie den Typ des Alarm Ausgangs ändern, wird die Alarm Ausgang Schaltfläche auf der Überwachungsseite und der auf der Ereignis Setup Seite angezeigte Typ des Alarm Ausgangs entsprechend geändert.

Seite 118

setup-bildschirm sYsteM-setUP Produktinformation 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Produktinformation>. 3. Überprüfen Sie die Kamerainformationen oder geben Sie Einzelheiten bezüglich Ihrer Netzwerkumgebung an. • Modell : Modellname des Geräts. • Seriennummer : Seriennummer des Geräts. •...

Seite 119

Datum und Zeit 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Datum und Zeit>. 3. Legen Sie das Datum und die Uhrzeit fest, die für die Kamera übernommen werden sollen. • Aktuelle Systemzeit : Die aktuellen Zeiteinstellungen Ihres Systems werden angezeigt.

Seite 120

Video Übertragung und Video Änderung Information, Alarm Ausgang: Stellen Sie das Profil auf <Alle> ein und wählen Sie den Rest nach Ihren Bedürfnissen aus. PTZ-Steuerung : <PTZ>wählen. (Nur für SNB-6003/SNB-6004) 4. Klicken Sie auf [Anwenden ( )], wenn Sie die Einstellungen vorgenommen haben.

Seite 121

Aktualisierung / neustart 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Aktualisierung / neustart>. 3. Wählen Sie einen bestimmten Menüpunkt und stellen Sie ihn entsprechend ein. • Upgraden : Führt eine Systemaktualisierung durch. •...

Seite 122

Die Aktualisierung kann maximal 20 Minuten in Anspruch nehmen. Wenn Sie den Aktualisierungsprozess abbrechen, so kann er nicht fertiggestellt werden. Während des System Neustarts findet der Zugriff über Web Viewer nicht statt. Die neueste Softwareversion kann von der Samsung Electronics-Website (www.samsungcctv. com) heruntergeladen werden. sicherung der aktuellen einstellungen 1.

Seite 123

Protokoll Sie können das System- oder das Ereignisprotokoll überprüfen. 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Protokoll>. 3. Wählen Sie einen Protokolltyp aus. • System : Sie können anhand der Systemprotokolle nachprüfen, an welcher Stelle Systemänderungen, gemeinsam mit Zeitangaben, aufgezeichnet wurden.

Seite 124

setup-bildschirm Profil Zugriff Sie können die Angaben der Profil überprüfen. 1. Wählen Sie die Registerkarte <system )> aus dem Setup- Menü. 2. Klicken Sie auf <Profil Zugriff>. • Profil Zugriff : Zeigt die Angaben des neu hinzugefügten Profils an. - Profil : Zeigt die Angaben des neu hinzugefügten Codecs an.

Seite 125

Beschreibung Elemente SNB-6003 SNB-6004 SND-6083 SND-6084 Bildaufnahmegerät 1/2.8" PS Exmor 2.38M CMOS (IMX136) Gesamtpixelanzahl 1,952(H) X 1,116(V) Effektive Pixel 1,944(H) X 1,104(V) Abtastsystem Progressiv Farbe : 0,1 Lux Farbe : 0,1 Lux Farbe : 0,1 Lux Farbe : 0,1 Lux (F1.2, 50IRE),...

Seite 126

Programm Programm Programm Gegenlichtkompensation Aus / BLC BREIT-Dynamischer 100dB 100dB 100dB Bereich Kontraststeigerung SSDR (Samsung Super Dynamischer Bereich) (Aus / Ein) Digitale SSNRIII (2D+3D Rauschunterdrückung) (Aus / Ein) Rauschunterdrückung Funktionsweise Digitale Aus / Ein Bildstabilisierung Entnebeln Auto/Manuell/Aus Bewegungserkennung Aus / Ein (4je 4 Punkte mehrkantige Bereiche) Privatsphärenausblendung Aus / Ein (32 Zonen mit 4 Punkten mehrkantig )

Seite 127

Aus / Ein Intelligente Video- Verfälschung, virtuelle Leitung, Eingabe/Beenden, Erscheinen / Analyse Verschwinden, Audio-Erkennung, Gesichtserkennung Alarm E/A Eingabe je 1 / Ausgabe je 1 RS-485 - Samsung-T/E, Pelco-D/P, Serienschnittstelle Sungjin Bewegungserkennung, Verfälschung, Audioerkennung, Funktionsweise Alarm Auslöser Gesichtserkennung, Videoanalysen, Alarmeingabe, Netzwerk- Unterbrechung y Datei Hochladen über FTP, E-Mail...

Seite 128

Beschreibung Elemente SNB-6003 SNB-6004 SND-6083 SND-6084 Streaming Kapazität Mehrfach Streaming (Bis zu 10 Profile) Mic(Line)-in Wählbar über UI, Line-out (Mono, 1Vrms), 2,5VDC(4mA) Audio E/A angeschaltet 2K Ohm G.711 u-law /G.726 Wählbar Audiokomprimierungsformat G.726 (ADPCM) 8KHz, G.711 8KHz G.726 : 16Kbps, 24Kbps, 32Kbps, 40Kbps...

Seite 129

Beschreibung Elemente SNB-6003 SNB-6004 SND-6083 SND-6084 Englisch, Französisch, Deutsch, Spanisch, Italienisch, Chinesisch, Koreanisch, Russisch, Japanisch, Schwedisch, Dänisch, Portugiesisch, Tschechisch, Sprache der Webseite Polnisch, Türkisch, Rumänisch, Niederländisch, Kroatisch, Hungarisch, Griechisch, Norwegen, Finnland Unterstützte Betriebssystem : Windows XP / VISTA / 7 / 8, Mac OS X 10.7 Netzwerk Unterstützte Browser : Microsoft Internet Explorer (Vers.

Seite 130

PrODUKtAnsicht snb-6003 Einheit: mm (inch) 136.2(5.36") 73.1(2.88") Ø 6.5 hOLe (Ø 0.26") Ø 1/4'-20 Unc-2b 14 (0.55") 56.1 (2.21") 130_ anhang...

Seite 131

snb-6004 Einheit: mm (inch) 147.8(5.82") 73.1(2.88") Ø 6.5 hOLe (Ø 0.26") Ø 1/4'-20 Unc-2b 14 (0.55") 67.7 (2.67") Deutsch _131...

Seite 132

anhang snD-6083/snD-6084 Einheit: mm (inch) Ø 132.1 (5.2") Ø 97 (3.82") 132_ anhang...

Seite 133

FehLersUche PROBLEM LÖSUNG y Überprüfen Sie, ob die Netzwerkeinstellungen der Kamera entsprechend sind. y Kontrollieren Sie, oballe Netzwerkkabel korrekt angechlossen wurden. Ich kann von einem Webbrowser y Prüfen Sie bei einer Verbindung über DHCP, ob die Kamera dynamische nicht auf die Kamera zugreifen. IP-Adressen problemlos erhalten kann.

Seite 134

anhang PROBLEM LÖSUNG y Überprüfen Sie die Einstellungen in der folgenden Reihenfolge: <Bewegungserkennung/Video Analyse> unter <Ereignis Setup> A. Prüfen Sie die Einstellungen unter <Datum & Uhrzeit>. ist auf <Aktivieren> eingestellt, B. Die <Bewegungserkennung / Video-Analytics> muss auf aber ich empfange keine E-mail <Aktivieren>...

Seite 135

Corresponding Source code from us for a period of three years after our last shipment of this product by sending email to help.cctv@samsung.com If you want to obtain the complete Corresponding Source code in the physical medium such as CD-ROM, the cost of physically performing source distribution might be charged.

Seite 136

4. You may not copy, modify, sublicense, or distribute the c) If the modified program normally reads commands interactively when run,you must cause it, when started Program except as expressly provided under this License. running for such interactive use in the most ordinary Any attempt otherwise to copy, modify, sublicense or way, to print or display an announcement including distribute the Program is void, and will automatically...

Seite 137

9. The Free Software Foundation may publish revised and/ This program is distributed in the hope that it will be or new versions of the General Public License from time useful, but WITHOUT ANY WARRANTY ; without even the to time. Such new versions will be similar in spirit to implied warranty of MERCHANTABILITY or FITNESS FOR the present version, but may differ in detail to address A PARTICULAR PURPOSE.

Seite 138

To protect your rights, we need to prevent others from that (1) displays an appropriate copyright notice, and (2) denying you these rights or asking you to surrender tells the user that there is no warranty for the work (except the rights.

Seite 139

3. Protecting Users’ Legal rights From anti-circumvention a) Convey the object code in, or embodied in, a physical Law. product (including a physical distribution medium), accompanied by the Corresponding Source fixed on a No covered work shall be deemed part of an effective durable physical medium customarily used for software technological measure under any applicable law fulfilling interchange.

Seite 140

or specifically for use in, a User Product, and the conveying If a license document contains a further restriction but occurs as part of a transaction in which the right of permits relicensing or conveying under this License, possession and use of the User Product is transferred to the you may add to a covered work material governed by recipient in perpetuity or for a fixed term (regardless of how the terms of that license document, provided that the...

Seite 141

11. Patents. 12. no surrender of Others’ Freedom. A “contributor” is a copyright holder who authorizes use If conditions are imposed on you (whether by court order, under this License of the Program or a work on which the agreement or otherwise) that contradict the conditions of Program is based.

Seite 142

A FAILURE OF THE PROGRAM TO OPERATE WITH ANY Finally, software patents pose a constant threat to the OTHER PROGRAMS), EVEN IF SUCH HOLDER OR OTHER existence of any free program. We wish to make sure that PARTY HAS BEEN ADVISED OF THE POSSIBILITY OF a company cannot effectively restrict the users of a free SUCH DAMAGES.

Seite 143

The “Library”, below, refers to any such software library Thus, it is not the intent of this section to claim rights or or work which has been distributed under these terms. A contest your rights to work written entirely by you; rather, “work based on the Library”...

Seite 144

6. As an exception to the Sections above, you may also a) Accompany the combined library with a copy of the same combine or link a “work that uses the Library” with the work based on the Library, uncombined with any other Library to produce a work containing portions of the library facilities.

Seite 145

enD OF terMs AnD cOnDitiOns 12. If the distribution and/or use of the Library is restricted in certain countries either by patents or by copyrighted How to Apply These Terms to Your New Libraries If you interfaces, the original copyright holder who places develop a new library, and you want it to be of the greatest the Library under this License may add an explicit possible use to the public, we recommend making it free...

Seite 146

6. Redistributions of any form whatsoever must retain THIS SOFTWARE IS PROVIDED BY ERIC YOUNG ‘‘AS the following acknowledgment: “This product includes IS AND ANY EXPRESS OR IMPLIED WARRANTIES, software developed by the OpenSSL Project for use in the INCLUDING, BUT NOT LIMITED TO, THE IMPLIED OpenSSL Toolkit (http://www.openssl.org/)”...

Seite 147

4. Neither the name of the University nor of the Department and SNMP v3 using both IPv4 and IPv6. For more additional information, send email to help.cctv@samsung.com. may be used to endorse or promote products derived from this software without specific prior written Copyright (C) 2004, Kneschke, incremental permission.

Seite 148

PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THE COPYRIGHT OWNER OR CONTRIBUTORS BE HOLDERS AND CONTRIBUTORS "AS IS" AND ANY LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR...

Seite 149

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR MERCHANTABILITY AND FITNESS FOR A PARTICULAR...

Seite 150

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT THIS SOFTWARE IS PROVIDED BY APPLE AND ITS HOLDERS AND CONTRIBUTORS “AS IS” AND ANY CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED EXPRESS OR IMPLIED WARRANTIES, INCLUDING, WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF IMPLIED WARRANTIES OF MERCHANTABILITY AND MERCHANTABILITY AND FITNESS FOR A PARTICULAR...

Seite 151

the Mit License Some software components of this product incorporate source code covered under the MIT license as follows Mit License 2.0 - Acewidget, bettermeans, jquery-ui, libxml, libxml2, Mesa3D-MesaLib,mwEmbed,OpenGL Samples Pack, Wide Studio, xorg-server, dropbear-2012.55 Copyright (c) 2011, The Dojo Foundation Copyright 2010, AUTHORS.txt (http://jqueryui.com/about) Dual licensed under the MIT or GPL Version 2 licenses.

Seite 152

the independent jPeg group’s jPeg software The software included in this product contains copyrighted software that is licensed under the JPEG license. • JPEG license - Code project – Generating Outline OpenGL, Libjpeg This distribution contains the sixth public release of the Permission is NOT granted for the use of any IJG author’s Independent JPEG Group’s free JPEG software.

Seite 153

Mozilla Public License Since we, at Samsung Techwin, used the Mozilla Firefox component without modifying the source code according to the MOZILLA Public license 1.1, we are not obliged to provide the source code of the corresponding component. • Version 1.1 1.

Seite 154

(d) Notwithstanding Section 2.2(b) above, no patent license is Contributor represents that, except as disclosed pursuant to granted: 1) for any code that Contributor has deleted from Section 3.4(a) above, Contributor believes that Contributor’s the Contributor Version; 2) separate from the Contributor Modifications are Contributor’s original creation(s) and/or Version;...

Seite 155

5. Application of this License. upon in writing by the parties or the litigation claim is not withdrawn, the rights granted by Participant to You under This License applies to code to which the Initial Developer has Sections 2.1 and/or 2.2 automatically terminate at the attached the notice in Exhibit A and to related Covered Code.

Seite 156

Nations Convention on Contracts for the International Sale of Goods is expressly excluded. Any law or regulation which provides that the language of a contract shall be construed against the drafter shall not apply to this License. 12. resPOnsibiLitY FOr cLAiMs. As between Initial Developer and the Contributors, each party is responsible for claims and damages arising, directly or indirectly, out of its utilization of rights under this License and You agree to...

Seite 157

t-Kernel License - This Product uses the Source Code of T-Kernel under T-License granted by the T-Engine Forum(www.t-engine.org) t-License [License Agreement for source code of t-Kernel] established by T-Engine Forum on January 23, 2004 revised on June 17, 2004 revised on December 21, 2006 revised on March 24, 2009 Article 1.

Seite 158

Article 4. License of source code 4. The Distributor of Modification shall determine the name of the Modified Source Code subject to the rules separately 1. As provided for in this Article, T-Engine Forum shall established by T-Engine Forum and publish an appropriate notice as required by the rules on the Patch for Modification provide, and grant a license to use, the Source Code free and the Modified Source Code.

Seite 159

Article 11. governing Law and Language T-Kernel. Provided, however, that the Ported Source Code may be treated in the same way as the Modified Source 1. This License Agreement shall be governed by and Code until the time of registration hereunder. interpreted under the laws of Japan.

Seite 160

Samsung Techwin hat sich dem Schutz der Umwelt verpflichtet und wendet in allen Phasen des Produktherstellungsprozesses umweltfreundliche Verfahren an, um seinen Kunden umweltgerechtere Produkte zu liefern. Das Eco-Gütesiegel ist ein Zeichen für die Absicht von Samsung Techwin, Produkte zu liefern, und zeigt an, dass die Produkte die RoHS-Richtlinie der EU erfüllen.

Seite 162

SAMSUNG TECHWIN AMERICA Inc. SAMSUNG TECHWIN EUROPE LTD. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Samsung House, 1000 Hillswood Drive, Hillswood Business Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS Fax : +1-201-373-0124 TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungcctvusa.com...
