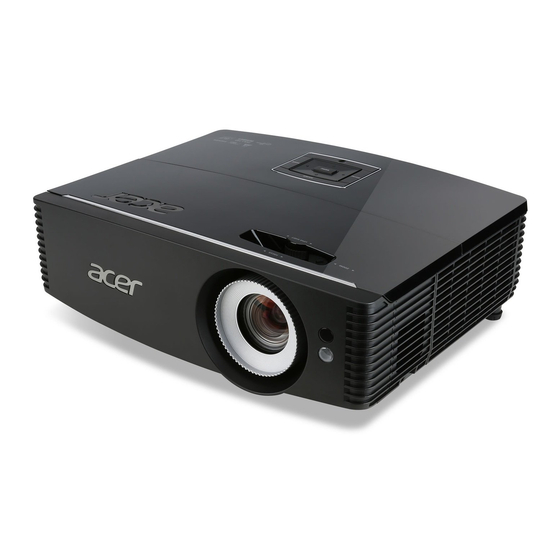

- Seite 1 Acer Projektor P6600/F261/PM-WU01/P6500/F251/ PM-801/P6200/F211/PM-X01/ P6200S/F211S/PM-X01S-Serie Benutzerhandbuch...
- Seite 2 Seriennummer: _________________________________ Kaufdatum: ____________________________________ Gekauft bei: ____________________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. „HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene...
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. -
Seite 4: Auf Die Stromversorgung Achten
Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät. • Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. •... -
Seite 5: Instandsetzen Des Produkts
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •... - Seite 6 Kundendienstpersonal. • Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren.
-
Seite 7: Vorsicht Mit Dem Gehör
Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)- Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten: „Die Lampe enthält Quecksilber... -
Seite 8: Das Allererste
viii Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Seite 9: Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Ihren Komfort Das allererste viii Benutzungshinweise viii Vorsichtsmaßnahmen viii Einführung Produktmerkmale Lieferumfang Projektor - Übersicht Aussehen des Projektors Bedienfeld Fernbedienungslayout MHL- (Mobile High-Definition Link) Steuerung Inbetriebnahme Anschließen des Projektors Ein-/Ausschalten des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes... - Seite 10 Sprache Acer LAN-Webseitenverwaltung Anmeldung Startseite Bedienfeld Netzwerkeinstellungen Alarmeinstellungen Abmelden Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen So installieren Sie das Kabelmanagement Staubfilter reinigen und austauschen Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Seite 11: Einführung
Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern • Hohe Helligkeit und hohes Kontrastverhältnis • Die LumiSense+-Technologie von Acer kann die Helligkeit und Farbsättigung des projizierten Bildes basierend auf der tatsächlichen Umgebungsbeleuchtung intelligent optimieren. • Vielseitige Anzeigemodi (Hell, Präsentation, Standard, Video, Benutzer) sorgen für optimale Leistung in jeder Situation. - Seite 12 • Unterstützt LumiSense+ • Zwei integrierte 10-Watt-Lautsprecher • Manuelle vertikale Objektivversatz-Anpassung • Kabelmanagement Hinweis: Funktionen variieren je nach Modelldefinition.
-
Seite 13: Lieferumfang
Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel VGA-Kabel Sicherheitskarte Benutzerhandbuch Kurzanleitung MEDIA SETUP MEDIA HOME SETUP INFO Tragetasche Staubfilter Fernbedienung... -
Seite 14: Projektor - Übersicht
Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Staubfilterabdeckung Lampenabdeckung Bedienfeld Projektionsobjektiv Ein-/Aus-Taste Objektivabdeckung Zoomhebel 10 Neigungseinstellräder Objektivversatzring 11 Umgebungslichtsensor Fokusring 12 Fernbedienungsempfänger... - Seite 15 Rechte Seite / Rückseite 1819 DC 5V OUT Min-USB 1/MHL S-VIDEO AUDIO IN L 12V DC VGA IN 1 VGA OUT AUDIO IN AUDIO OUT Pb/Cb RS232 VGA IN 2 MIC-IN Pr/Cr AUDIO IN R HDBaseT VIDEO Beschreibung Beschreibung Netzanschluss RS232-Anschluss 5-V-Gleichspannungsausgang YPbPr/YCbCr-Eingang...
-
Seite 16: Bedienfeld
Bedienfeld SOURCE LAMP TEMP MENU RESYNC MODE # Symbol Funktion Beschreibung Richtungstasten Verwenden Sie die Tasten , um Elemente auszuwählen oder Ihre Auswahl zu ändern. MENU • Drücken Sie „MENU“, um das OSD- Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und das OSD-Menü... -
Seite 17: Fernbedienungslayout
Fernbedienungslayout MEDIA SETUP MEDIA HOME SETUP INFO # Symbol Funktion Beschreibung Infrarotsender Sendet Signale an den Projektor. Laserpointer Richten Sie die Fernbedienung auf den Bildschirm. POWER Bitte beachten Sie den Abschnitt „Ein-/Ausschalten des Projektors“. HIDE Mit dieser Taste deaktivieren Sie vorübergehend die Videowiedergabe. - Seite 18 Zur USB-Steuerung und Firmware-Aktualisierung. HDMI™/DVI Wechseln Sie mit „HDMI™/DVI“ zur HDMI™-Quelle (keine DVI-Funktion). LAN/WiFi Drücken Sie zur Anzeige des mittels „Acer LAN webpage management“-Dienstprogrammes kabelgebunden oder kabellos vom PC an den Projektor übertragenen Bildes die „LAN/WiFi“-Taste. Zifferntasten 0 Geben Sie mit den Zifferntasten „0 bis 9“ ein Kennwort bis 9 bei „Sicherheit“...
-
Seite 19: Mhl- (Mobile High-Definition Link) Steuerung
MHL- (Mobile High-Definition Link) Steuerung MHL-Kontrollmodus SOURCE Navigation MEDIA Nächster Modus MHL-Strg. verl. SETUP MODE HIDE ZOOM FREEZE MHL-Kontrollmodus Numerisch Nächster Modus MHL-Strg. verl. MEDIA HOME SETUP Symbol Component Beschreibung MODE • Halten Sie die „MODE“-Taste zum Aktivieren des MHL-Kontrollmodus eine Sekunde gedrückt. •... -
Seite 20: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors DVD-Player, Digitalempfänger, HDTV-Empfänger DVD-Player Internet R B G D-Sub R B G S-Video-Ausgang Smartphone HDMI HDMI HDTV adapter D-Sub D-Sub Videoausgang DC 5V OUT Min-USB 1/MHL S-VIDEO AUDIO IN L 12V DC VGA IN 1 VGA OUT AUDIO IN AUDIO OUT Pb/Cb... - Seite 21 Hinweis: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet. Hinweis: Funktionen variieren je nach Modelldefinition. Hinweis: USB-Kabel benötigt Leistungsverstärker, falls die Länge 5 m überschreitet. Hinweis: Einige Smartphones erfordern zur Aktivierung der MHL- Funktion einen Konverter (von Smartphone-Hersteller bereitgestellt).
-
Seite 22: Ein-/Ausschalten Des Projektors
Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Ein/Aus“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau. -
Seite 23: Ausschalten Des Projektors
Ausschalten des Projektors Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. -
Seite 24: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. Winkelverstellfüße... -
Seite 25: So Optimieren Sie Die Bildgröße Und Entfernung
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. • XGA-Reihe auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 52 bis zu 70 Zoll möglich. - Seite 26 • 1080p-Serie auf Wenn der Projektor z.B. 3 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 60 bis zu 96 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 139 cm erforderlich, wenn der Projektor 3 m von der Leinwand entfernt steht.
- Seite 27 • WUXGA-Serie auf Wenn der Projektor z.B. 3,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 62 bis zu 99 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 142 cm erforderlich, wenn der Projektor 3,0 m von der Leinwand entfernt steht.
-
Seite 28: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. • XGA-Reihe Um eine Bildgröße von 50 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,4 m bis 1,9 m von der Leinwand auf. - Seite 29 • 1080p-Serie Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,9 m bis 3,0 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 87 cm Von der Grundlinie bis zur Oberkante des Bildes 1,9 m 3,0 m Gewünschte Entfernung...
- Seite 30 • WUXGA-Serie Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,8 m bis 2,9 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 86 cm Von der Grundlinie bis zur Oberkante des Bildes 1,8 m 2,9 m...
-
Seite 31: So Erreichen Sie Eine Optimale Bildposition Durch Anpassen Des Objektivversatzes
So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes Ihr Projektor ist mit einer Einstellmöglichkeit zum Anpassen des Objektivversatzes ausgestattet, mit der Sie die Position des projizierten Bildes nach oben oder unten verstellen können, ohne den Projektor selbst bewegen zu müssen. - Seite 32 P6200/P6200S-Serie: Die vertikale Höhe kann im Bereich -2 % bis 15 % der Bildhöhe angepasst werden. (Der typische vertikale Bildversatz ist auf 15 % der Bildhöhe oberhalb der Objektivmitte begrenzt.) P6500-Serie: Die vertikale Höhe kann im Bereich -1% bis 16% der Bildhöhe angepasst werden.
-
Seite 33: Bedienelemente
Bedienelemente Installationsmenü Es steht Ihnen ein OSD-Installationsmenü für die Installation und Wartung des Projektors zur Verfügung. Verwenden Sie nur dann diese OSD-Funktion, wenn die Meldung „Kein Signal“ auf dem Bildschirm erscheint. Durch das Menü können Sie die Leinwandgröße, die Entfernung, den Fokus, die Trapezkorrektur usw. - Seite 34 öffnen Sie ein Untermenü der Funktion. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Sie können zu jeder Zeit auf die Taste MENU drücken, um das Menü zu beenden und zum Acer-Begrüßungsbild zurückzukehren. Hinweis: Funktionen variieren je nach Modelldefinition.
-
Seite 35: Bildschirmmenüs (Osd-Menüs)
Bildschirmmenüs (OSD-Menüs) Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. -
Seite 36: Farbe
Farbe Der Lichtsensor der LumiSense+-Technologie kann die Helligkeit LumiSense und Farbsättigung des projizierten Bildes basierend auf der tatsächlichen Umgebungsbeleuchtung intelligent optimieren. Die Funktion verbessert deutlich die Sichtbarkeit dunkler Details sowie die Farbsättigung. • Aus: Beim Normal-Modus. (Umgebungslichtsensor ist aus) • Auto-Hell: Lichtsensor ist zur automatischen Erkennung des Umgebungslichts eingeschaltet und optimiert Helligkeit und Farbsättigung des projizierten Bildes. - Seite 37 Farbsättigung Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen. • Drücken Sie auf , um den Anteil der Farbe in dem Bild zu verringern. • Drücken Sie auf , um den Anteil der Farbe in dem Bild zu erhöhen.
-
Seite 38: Bild
Bild Projektion • Front unten: Dies ist die werkseitige Standardeinstellung. • Hinten unten: Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. • Hinten oben: Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. - Seite 39 Schärfe Hier können Sie die Schärfe des Bildes einstellen. • Drücken Sie auf , um die Schärfe zu verringern. • Drücken Sie auf , um die Schärfe zu erhöhen. Hor. Position • Drücken Sie auf , um das Bild nach links zu verschieben. •...
-
Seite 40: Einstellung
Funktion „Trapezkorrektur“ auf den Standardwert 0 gestellt und das Seitenverhältnis auf 4:3 gestellt ist. Lesen Sie hierzu den Abschnitt „Bild“. • Ändern Sie die Einstellung der Funktion „Startbild“ von „Acer“ in „Benutzer“. • Drücken Sie die angegebene Taste, um „Bildschirmaufnahme“... - Seite 41 HDMI CEC Standard ist „Aus“. Wählen Sie zum Aktivieren der HDMI CEC- Funktion „Ein“. Zurücksetzen • Drücken Sie die Taste und wählen Sie „Ja“, um die Parameter in sämtlichen Menüs auf die werkseitigen Standardwerte zurückzusetzen. Sicherheit Sicherheit Dieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten.
- Seite 42 Sicherheitskarte (siehe Zubehör im Karton) gedruckt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl Standardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „Aus“...
-
Seite 43: Verwaltung
Verwaltung ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. Große Höhe Zum Einschalte des Große Höhe-Modus wählen Sie „Ein“. Diese Option bewirkt einen ständigen Betrieb der Lüfter bei voller Drehzahl, um den Projektor auch in großen Höhen ausreichend kühlen zu können. -
Seite 44: Sprache
Wählen Sie „Ein“, um die DLP-3D-Funktion zu aktivieren. • Ein: Wählen Sie dieses Element, wenn Sie eine DLP-3D-Brille, eine 3D-fähige 120-Hz-Grafikkarte und eine Datei im HQFS- Format oder eine DVD mit entsprechendem SW-Player nutzen. • Aus: Schaltet den 3D-Modus aus. 3D-Format Falls 3D-Inhalte nicht richtig angezeigt werden, können Sie ein 3D-Format wählen, das am besten zu dem angezeigten 3D-Inhalt... -
Seite 45: Acer Lan-Webseitenverwaltung
Acer LAN-Webseitenverwaltung Anmeldung Öffnen Sie einen Browser, geben Sie die Server-IP-Adresse (192.168.100.10) zum Aufrufen der nachstehenden Webseite der Acer LAN-Webseitenverwaltung ein. Vor dem Einsatz ist ein Kennwort zur Anmeldung erforderlich. Wählen Sie einen Benutzer. Administrator verfügt über hohe Autorität, kann mehr Aktionen durchführen, wie z. -
Seite 46: Startseite
Startseite Die Startseite zeigt den Verbindungsstatus, zusätzlich finden Sie hier drei Hauptfunktionen: Bedienfeld, Netzwerkeinstellungen und Alarmeinstellungen. Hinweis: Bedienfeld und Netzwerkeinstellungen lassen sich nur über das Administratorkonto aufrufen. Bedienfeld Endbenutzer können Projektorwerte über diese Seite regeln und anpassen. -
Seite 47: Netzwerkeinstellungen
Netzwerkeinstellungen Endbenutzer können IP-Adresse, Gruppenname und Kennwort wie gewünscht festlegen. Der Projektor startet automatisch neu, wenn Sie nach dem Ändern von Netzwerkeinstellungen oder Kennwörtern auf „Anwenden“ klicken. Hinweis: Gruppenname und Projektorname dürfen bis zu 32 Zeichen lang sein. Alarmeinstellungen Endbenutzer können eMails mit Fehlermeldungen direkt versenden, falls ein Problem mit dem Projektor auftritt. -
Seite 48: Abmelden
Abmelden Wenn Sie auf Abmelden klicken, gelangen Sie nach 5 Sekunden wieder zurück zur Anmeldungsseite. Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 49: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •... - Seite 50 Bild nur teilweise, • Drücken Sie „RESYNC“ am Bedienfeld. rollend oder falsch • Im Fall eines falsch angezeigten Bildes: angezeigt • Führen Sie zuerst die oben beschriebenen (Bei Notebooks) Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus. •...
- Seite 51 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen oder einer 16:9-Seitenverhältnis kodiert ist, müssen Sie gegebenenfalls DVDWiedergabe die folgenden Einstellungen vornehmen: im „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.
-
Seite 52: Osd-Meldungen
OSD-Meldungen Zustand Erläuterung Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt Die Lampe wird demnächst autom. Ausgeschaltet. • Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung. -
Seite 53: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Lampen_LED Temperatur_ Betriebs-LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein zu aus, 100 ms aus, 100 ms aus, 100 ms Standby Ein-/Austaste EIN Lampen-Neuversuch Schnell blinkend Ausschalten (Abkühlung Schnell im Gang) blinkend Ein-/Austaste aus (Kühlvorgang... -
Seite 54: So Installieren Sie Das Kabelmanagement
Installieren Sie die beiden Stützen und ziehen Sie die Schrauben fest. (Abbildung 1, 2, 3, 4) Drücken Sie die Kabelverwaltung. (Abbildung 5) Wenn Sie einen Acer-Dongle installieren müssen (WirlessHD-Kit/WirelessAndroid-Kit/WirelessCAST), befolgen Sie die nachstehenden Schritte: (A) Lösen Sie die Abdeckungsschraube mit einem Schraubendreher. -
Seite 55: Staubfilter Reinigen Und Austauschen
Staubfilter reinigen und austauschen Reinigen der Staubfilter Reinigen Sie nach allen 1000 Betriebstunden die Staubfilter. Werden die Filter nicht regelmäßig gereinigt, können sie von Staub verstopft werden und die Belüftung beeinträchtigen. Dies kann zu einer Überhitzung führen und den Projektor beschädigen. Folgen Sie den nachstehenden Schritten: Schalten Sie den Projektor aus. -
Seite 56: Auswechseln Der Lampe
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. - Seite 57 Warnung: Achten Sie zur Vermeidung von Verletzungen darauf, weder das Lampenmodul fallen zu lassen noch die Birne anzufassen. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt.
-
Seite 58: Deckenmontage
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in einen soliden Bestandteil der Deckenkonstruktion, und befestigen Sie die Deckenmontagebasis an der Decke. Wählen sie die Längenkombination basierend auf der tatsächlichen Umgebung. - Seite 59 Typ 1: Verwenden Sie für die Standardgröße drei Halterungsschrauben zur Befestigung des Projektors an der Deckenmontagehalterung. Typ 2 und Typ 3: Alternativ nutzen Sie für die größere Größe die ausziehbaren Erweiterungen für besseren Halt. Typ 1: Typ 2: Typ 3: Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
- Seite 60 Versstellen Sie gegebenenfalls den Winkel und die Position. 360° Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein Schrauben M4 x 25 mm 55,00 mm 85,00 mm...
-
Seite 61: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung • P6200/F211/PM-X01/P6200S/F211S/PM-X01S-Serie: Native XGA-Auflösung von 1024 x 768 • P6500/F251/PM-801-Serie: 1080p-Auflösung von 1920 x 1080 •... - Seite 62 Audio Interner Lautsprecher mit einer Leistung von 10 W x 2 Gewicht 4,5 kg Abmessungen (B x T x H) 373 mm x 223,4 mm x 100,5 mm (14,7" x 8,8" x 4,0") Digital-Zoom Stromversorgung Wechselspannungseingang, 100 – 240 V, Stromversorgung mit Auto-Umschaltung Stromverbrauch Normalmodus: 315 W ±...
-
Seite 63: Kompatible Modi
Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768... -
Seite 64: Hdmi Digital
VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x720 92,9 1280x800 49,6 *1920x1200 1440x900 59,9 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA *1920 x 1200-RB 59,94 74,04 VGA analog - Component-Signal Modi... - Seite 65 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768 60,0 1024x768 68,7 1024x768 99,0 SXGA 1152x864 63,8 1152x864 67,5 1152x864 77,1 1280x1024 64,0 1280x1024 77,0 1280x1024 80,0 1280x1024 91,1 QuadVGA 1280x960 60,0 1280x960 75,2...
- Seite 66 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA *1920 x 1200-RB 59,94 74,04 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 480i 720x480 (1440x480) 59,94 (29,97) 15,7 576i 720x576 (1440x576) 50 (25) 15,6 480p 720x480 59,94 31,5 576p 720x576 31,6 720p...
- Seite 67 Horizontale Scanrate: 15 k-100 kHz Grafikquellen- Vertikale Scanrate: 24-120 Hz Monitorbereichsgrenzen Max. Pixelrate: 165 MHz C. MHL Digital V.Frequenz H.Frequenz Modi Auflösung [Hz] [KHz] *640 x 480 59,94/60 31,5 480i *720 x 480 (1440 x 480) 59,94/60 15,7 576i *720 x 576 (1440 x 576) 50 (25) 15,6 480p...
-
Seite 68: Bestimmungen Und Sicherheitshinweise
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. -
Seite 69: Konformitätserklärung Für Eu-Länder
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt. Konform mit der russischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten... -
Seite 70: Declaration Of Conformity
New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail: ru.jan@acer.com And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it... -
Seite 71: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
