3. inStallation

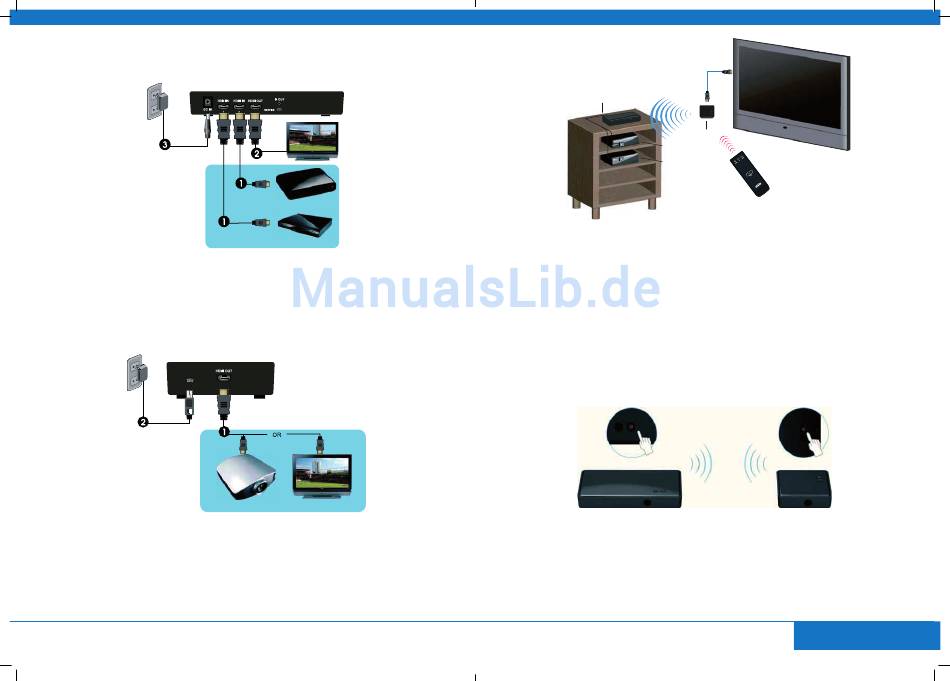

3.1 anschlüsse des WHd100-V2 transmitters (tX)
1 Schließen Sie bis zu 2 HD-Geräte (HDMI Ausgang) über HDMI-Kabel an Ihren WHD100-V2
Transmitter an. (HDMI IN)
2. Schließen Sie Ihren HDTV oder HD Projektor (HDMI IN) über ein HDMI Kabel an den WHD100-V2
Transmitter (HDMI OUT) an, um die eingebaute Weiterleitungsfunktion zu nutzen.
3. Schließen Sie den mitgelieferten Netzadapter an den DC IN des WHD100-V2 Transmitters
und eine Steckdose an.
3.2 anschlüsse des WHd100-V2 empfängers (rX)
DC IN
1. Schließen Sie Ihren HDTV oder HD Projektor (HDMI IN) mit einem HDMI Kabel an den WHD100-V2
Empfänger (HDMI OUT) an.
2. Schließen Sie den mitgelieferten Netzadapter an den DC-Eingang des WHD100-V2 Empfängers
und eine Steckdose an.
Hinweis: Verwenden Sie die mitgelieferten 2 dübel und 2 Schrauben, wenn Sie den Purelink
WHd100-V2 empfänger an der Wand befestigen möchten (beispielsweise hinter ihrem
HdtV).
-10-
HD Media Player
Blu-Ray Player
HD Projector HDTV
3.3 anschluss der ir Verlängerung
(sofern notwendig)
IR Led Extender cable
Blu-Ray Player
HD Media Player
Verbinden Sie das IR LED Verlängerungskabel mit dem IR OUT Anschluss des WHD100-V2
Transmitters. Befestigen Sie die IR LED an der Vorderseite Ihrer HD-Geräte. Diese wird nun alle IR
Befehle weiterleiten, die vom IR Sensor des WHD100-V2 Empfänger empfangen werden.
achtung: das ir Sensor Verlängerungskabel unterstützt 36kHz bis 56kHz (nec, rc5, rc6)
infrarot- fernbedienungen. einige geräte werden möglicherweise nicht unterstützt.
4. anWendung
4.1 anwendung des Purelink WHd100-V2
1. Legen Sie zwei AAA-Batterien in die Fernbedienung ein.
2. Nachdem Sie den Netzadapter an die Steckdose angeschlossen haben, schalten sich der PureLink
WHD100-V2 Sender und Empfänger automatisch ein.
1. Steht das WHD100-V2 Set auf Standby (rote POWER LED), drücken Sie auf die Ein/Aus Taste des
WHD100-V2 Transmitters & Empfängers um diese einzuschalten. Die Inbetriebnahme des
Systems nimmt ca. 80 Sekunden in Anspruch.
2. Während des Aufwärmens wird die Power LED blau blinken, bis die Signalverbindung zwischen
dem Sender & Empfänger hergestellt ist.
achtung: Zur gewährleistung einer optimalen Verbindung stellen Sie Sender und empfänger
mindestens 2 Meter voneinander entfernt auf.
-11-
