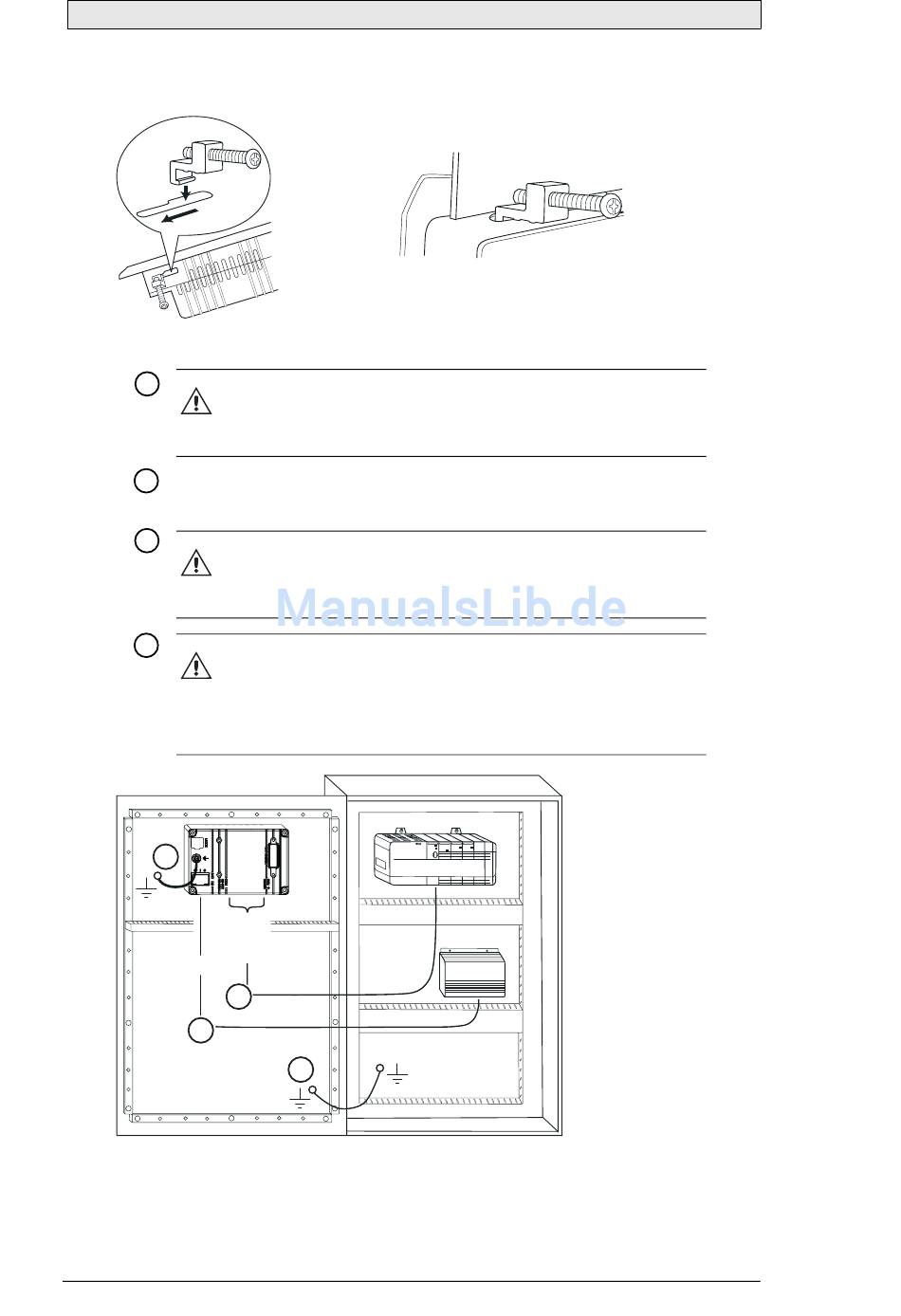

Installation
3. Sichern Sie das Bedienterminal an seiner Position mithilfe aller
Befestigungslöcher sowie der beiliegenden Halterungen und Schrauben:
4. Schließen Sie die Kabel in der angegebenen Reihenfolge an.
A
Vorsicht
Vergewissern Sie sich, dass Bedienterminal und Steuerung über
dieselbe elektrische Erdung verfügen (Referenzspannungswert).
Andernfalls können Kommunikationsfehler auftreten.
B
Verwenden Sie eine M5-Schraube und einen Erdungsleiter (so kurz wie
möglich) mit einem Mindestquerschnitt von 2,5 mm
C
Vorsicht
- Nutzen Sie ausschließlich abgeschirmte Kommunikationskabel.
- Hochspannungskabel müssen von Signal- und Versorgungsleitungen
getrennt verlegt werden.
D
Vorsicht
- Das Bedienterminal muss vor der Inbetriebnahme die
Umgebungstemperatur annehmen. Wenn sich Kondensat bildet, stellen
Sie vor dem Netzanschluss sicher, dass das Bedienterminal trocken ist.
- Vergewissern Sie sich, dass Spannung und Polarität der Stromquelle
korrekt sind.
B
RS422/
RS485
RS232
24V DC
D
5. Entfernen Sie vorsichtig die Folie vom Display des Bedienterminals, um
statische Elektrizität auszuschließen, die das Bedienterminal beschädigen
könnte.
10
x 6
Controller
C
A
0,5 - 1,0 Nm
2
.
Power
24V DC
Beijer Electronics, MADE852A
