- Seite 1 Trockner DPU 8340 X...
-
Seite 2: Die Symbole
Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Wir wünschen uns, dass unser Produkt, das in modernen Betrieben hergestellt wurde und strikte Qualitätskontrollen durchlaufen hat, zu Ihrer vollsten Zufriedenheit funktioniert und Ihnen lange Zeit Freude bereitet. Bitte lesen Sie daher die gesamte Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. -
Seite 3: Inhaltsverzeichnis
INHALT 1 Trockner Kindersicherung ........22 Programme nach Programmstart Überblick ..........4 ändern ..........22 Technische Daten ........5 Programme abbrechen ......23 2 Wichtige Hinweise zu Ihrer Programmabschluss ......23 Sicherheit 6 Wartung und Reinigung Allgemeine Sicherheitshinweise ...6 Fusselfilter/innere Gerätetür ....25 Bestimmungsgemäßer Gebrauch ..8 Sensoren reinigen ......25 Sicherheit von Kindern ......8 Wassertank leeren ......26 3 Installation... -
Seite 4: Trockner Überblick

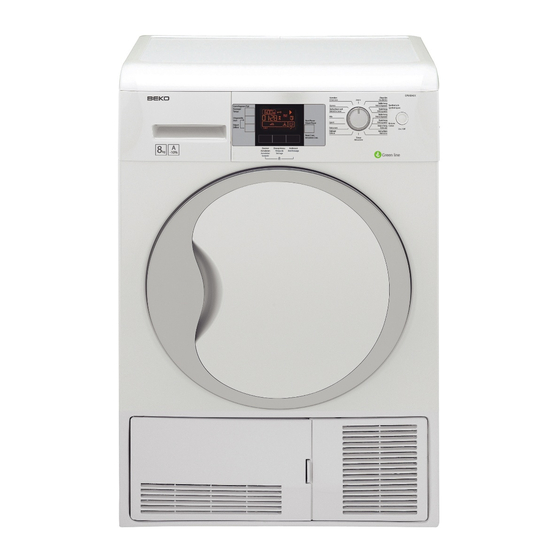

Trockner Überblick Oberteil Frontblende Bedienfeld Typenschild Tür Fusselfilter Frontblende-Freigabetaste 10. Wassertankschublade Belüftungsgitter 11. Netzkabel Einstellbare Füße 4 DE... -
Seite 5: Technische Daten
Technische Daten Höhe (verstellbar) 84.6 cm Breite 59.5 cm Tiefe 59,8 cm Fassungsvermögen (maximal) 8 kg Gewicht (netto) 49 kg Spannung Leistung Siehe Typenschild Hauptmodellcode Das Typenschild befindet sich an der Rückseite der Gerätetür. Im Zuge der Produktverbesserung können sich die technischen Daten dieses Gerätes ohne Vorankündigung ändern. -
Seite 6: Wichtige Hinweise Zu Ihrer Sicherheit
Wichtige Hinweise zu Ihrer Sicherheit In diesem Abschnitt finden Sie wichtige falls Zweifel an der ordnungsgemäßen Sicherheitshinweise, die Sie vor Verletzungen Erdung des Gerätes bestehen. Unser und Sachschäden bewahren. Bei Unternehmen haftet nicht bei Schäden, Nichtbeachtung dieser Anweisungen erlischt die durch nicht ordnungsgemäße Erdung die Garantie. - Seite 7 oder Wartungsanleitung empfohlen wurden, müssen zunächst mit reichlich werden. Andernfalls bringen Sie Ihr Leben Reinigungsmittel in heißem Wasser und das Leben anderer Personen in gewaschen werden, bevor sie im Trockner Gefahr. getrocknet werden dürfen. • Bei Fehlfunktionen, die sich nicht mit Hilfe •...
-
Seite 8: Bestimmungsgemäßer Gebrauch
Wartungsarbeiten ausschließlich Originalteile und Zubehör verwendet werden. • Stützen Sie sich nicht auf der geöffneten Gerätetür ab. Das Gerät kann umkippen. • Schalten Sie das Gerät nach Ablauf des Trocknungsprogramms immer mit der Ein-/Austaste ab. Schalten Sie das Gerät auch grundsätzlich aus, wenn Sie es nicht benutzen. -
Seite 9: Installation
Installation Lassen Sie das Gerät vom autorisierten Rückwand stößt (z. B. Wasseranschlüsse, Kundendienst in Ihrer Nähe installieren. Steckdosen und dergleichen). Wählen Bereiten Sie Stromversorgung und Sie einen Aufstellungsort, an dem das Wasserablauf entsprechend vor, bevor Sie Gerät permanent steht und nicht mehr sich an den autorisierten Kundendienst verrückt werden muss. -
Seite 10: Aufstellung Auf Der Waschmaschine
Trocknertiefe 60 cm 54 cm Artikelnummer Untertisch- 2979600100 2973600100 Installationsbauteil • Lassen Sie mindestens 3 cm Platz zwischen Seitenwänden/Rückwand des Gerätes und angrenzenden Gegenständen frei, wenn Sie das Gerät So schließen Sie den unter einer Arbeitsplatte oder in einem Wasserablaufschlauch an: Schrank installieren. -
Seite 11: Elektrischer Anschluss
Erste Inbetriebnahme Gerät aus, indem Sie die Füße entsprechend einstellen. Vergewissern Sie sich vor dem Einschalten Stellen Sie die Füße (durch Drehen) so ein, des Gerätes, dass sämtliche Vorbereitungen dass die Maschine absolut gerade und gemäß den Abschnitten „Wichtige Hinweise wackelfrei steht. -
Seite 12: Hinweise Zu Geräuschen
Hinweise zu Geräuschen Ein gelegentliches, summendes Geräusch wird vom Kompressor erzeugt und ist völlig normal. Im Betrieb gesammeltes Wasser wird in den Wassertank gepumpt. In dieser Phase sind Arbeitsgeräusche der Pumpe völlig normal. 12 DE... -
Seite 13: Vorbereitungen Vor Dem Trocknen
Vorbereitungen vor dem Trocknen Hinweise zum Energiesparen Trockner-geeignete Textilien Auf folgende Weise setzen Sie Ihr Halten Sie sich grundsätzlich an die Gerät besonders umweltschonend und Anweisungen auf den Pflegeetiketten. energiesparend ein: Trocknen Sie mit Ihrem Trockner • Wählen Sie ein geeignetes ausschließlich Wäsche, die per Etikett Trocknungsprogramm für Ihre Wäsche, ausdrücklich zur maschinellen Trocknung... -
Seite 14: Textilien Zum Trocknen Vorbereiten
Mitteln gewaschene oder verunreinigte Orientieren Sie sich an der Programm- und Textilien dürfen nicht im Trockner Verbrauchstabelle. Geben Sie nicht mehr getrocknet werden. Wäsche als in der Tabelle angegeben in die Textilien, die mit Speiseöl, Azeton, Maschine. Alkohol, Benzin, Kerosin, Fleckentferner, Wir raten davon ab, mehr Wäsche als Terpentin, Paraffin oder Paraffinentferner angegeben in das Gerät zu füllen. -
Seite 15: Wäsche In Die Maschine Geben
Wäsche in die Maschine geben Öffnen Sie die Gerätetür. Geben Sie die Wäsche locker in die Maschine. Drücken Sie die Tür zum Schließen zu. Vergewissern Sie sich, dass nichts in der Tür eingeklemmt wurde. 15 DE... -
Seite 16: Programm Auswählen Und Mit Der Maschine Arbeiten
Programm auswählen und mit der Maschine arbeiten Bedienfeld Schleudergeschwindigkeit/Timerprogrammauswahl Anzeige Start/Pause/Abbrechen-Taste Programmauswahlknopf Ein-/Austaste Knitterschutztaste Trocknungsgradtaste Tonsignale-abschalten-Taste Zeitverzögerungstasten Schleudergeschwindigkeit/Timerprogramme* Betrieb-Symbol Pause-Symbol Wassertank-Hinweissymbol Filter-reinigen-Hinweissymbol Filterschublade-reinigen-Hinweissymbol Restzeitanzeige** Kindersicherung-Hinweissymbol Zeitverzögerungsmodus Tür-offen-Hinweissymbol Knitterschutzmodus Tonsignallautstärke/Tonsignale abschalten Trocknungsgrad Knitterschutz ist aktiv Die Schleudergeschwindigkeit wird zur präziseren Anzeige der Restzeit genutzt. -
Seite 17: Gerät Vorbereiten
Gerät vorbereiten • Synthetik Mit diesem Programm trocknen Sie weniger Stecken Sie den Netzstecker des Gerätes strapazierfähige Textilien; beispielsweise ein. Synthetik. Geben Sie die Wäsche in das Gerät. Zusätzliche Programme Drücken Sie die Ein-/Austaste. Durch die bloße Betätigung der Ein-/ Für spezielle Gelegenheiten stehen Ihnen die Austaste wird das Programm noch nicht folgenden Zusatzprogramme zur Verfügung. - Seite 18 Programmabschluss sogleich heraus; anschließend zum Durchlüften auslegen • Express Mit diesem Programm trocknen Sie Baumwoll- und Synthetik-Tageswäsche in 1,5 Stunden. • Baby Care Dieses Programm eignet sich besonders für ausdrücklich Trockner-geeignete Kleinkinderwäsche. • Schonprogramm Mit diesem Programm können Sie sehr empfindliche Wäsche und Wäsche, die nur mit der Hand gewaschen werden sollte, bei niedrigen Temperaturen trocknen.
- Seite 19 Programmauswahl- und Verbrauchstabelle Schleudergeschwindigkeit Ungefähre Trocknungszeit Programme Kapazität (kg) Waschmaschine (U/min) Restfeuchte (Minuten) Baumwolle/Buntwäsche Extratrocken 1000 % 60 Schranktrocken 1000 % 60 Bügeltrocken 1000 % 60 Baby Care 1000 % 60 Hemden 1200 Jeans 1200 Express 1200 1000 Sport 1000 Super Express 45’...
-
Seite 20: Zusatzfunktionen
Zusatzfunktionen Zum Einschalten dieser Funktion drücken Tonsignale Sie die Knitterschutztaste. Beim Abschluss eines Programms informiert Kontrast einstellen Sie das Gerät durch ein Tonsignal. Falls Sie Mit der Kontrasteinstellung können Sie dafür dieses Tonsignal nicht wünschen, drücken sorgen, dass die Symbole in der Anzeige Sie die Lautstärketaste, bis „x“... -
Seite 21: Programme Starten
angezeigt. Filterschublade reinigen Das Hinweissymbol erinnert Sie durch Blinken daran, dass die Filterschublade gereinigt werden sollte. Zum Einschalten der Zeitverzögerung drücken Sie die Start-/Pause-/Abbrechen-Taste, wenn die obige Anzeige zu sehen ist. Verzögerungszeit ändern Tür offen Wenn Sie die Verzögerungszeit ändern Dieses Hinweissymbol leuchtet auf, wenn die möchten, während die Zeitverzögerung bereits Gerätetür geöffnet ist. -
Seite 22: Programmfortschritt
weiter. „Knitterschutz“ 3 Sekunden lang gleichzeitig gedrückt. Programmfortschritt Wenn Sie nach dem Beenden eines Programms ein neues Programm starten oder ein laufendes Programm unterbrechen möchten, müssen Sie die Kindersicherung zunächst abschalten. Zum Ausschalten der Kindersicherung halten Sie dieselben Tasten erneut 3 Sekunden lang gedrückt. Knitterschutz Trocknen Schranktrocken... -
Seite 23: Programme Abbrechen
Programme abbrechen Programmauswahlknopf im laufenden Betrieb drehen. In diesem Fall wird das Falls Sie ein laufendes Programm abbrechen derzeit laufende Programm abgebrochen, möchten, halten Sie die Start-/Pause-/ Informationen zum neuen Programm Abbrechen-Taste 3 Sekunden lang gedrückt. erscheinen in der Anzeige. Die „Fusselfilter reinigen“- und „Wassertank“- Hinweissymbole leuchten auf, zusätzlich erscheint zur Erinnerung „Ende“... - Seite 24 Gerät nehmen. Reinigen Sie den Fusselfilter nach jedem Trocknen. (Siehe „Fusselfilter/innere Gerätetür“.) Leeren Sie den Wassertank nach jedem Trocknen. (Siehe „Wassertank leeren“.) 24 DE...
-
Seite 25: Wartung Und Reinigung
Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich länger, viele Probleme treten gar nicht erst auf. Vor sämtlichen Wartungs- und Reinigungsarbeiten (z. B. Bedienfeld, Gehäuse usw.) muss unbedingt der Netzstecker gezogen werden. Fusselfilter/innere Gerätetür Beim Trocknen lösen sich Fusseln und einzelne Fasern von der Wäsche. -
Seite 26: Wassertank Leeren
Leeren Sie den Wassertank aus. Ihr Gerät arbeitet mit Feuchtigkeitssensoren, um den Trocknungsgrad der Wäsche zu erkennen. So reinigen Sie die Sensoren: Öffnen Sie die Gerätetür. Lassen Sie das Gerät abkühlen, sofern es noch warm oder heiß sein sollte. Wischen Sie die Metallflächen der Sensoren mit einem weichen Tuch ab, das sie leicht mit Essig angefeuchtet haben. - Seite 27 Entfernen Sie Fusseln, Fasern und Entfernen Sie die Filterschubladenabdeckung durch Drehen sonstige Rückstände mit den Fingern in Pfeilrichtung. oder einem weichen Lappen vom Filtertuch. Ziehen Sie die Filterschublade heraus. Falls sich Rückstände am Filtertuch abgesetzt haben, reinigen Sie das Gewebe durch Auswaschen mit warmem Wasser.
-
Seite 28: Verdampfer Reinigen
Verdampfer reinigen Schließen Sie die Filterschublade; nutzen Sie dazu den roten Knopf. Entfernen Sie Fusseln an den Lamellen des Verdampfers (hinter der Filterschublade) mit einem Staubsauger. 10. Setzen Sie die Filterschublade wieder ein, fixieren Sie die Filterschubladenabdeckung durch Drehen im Uhrzeigersinn. Vergewissern Sie sich, Wenn Sie Schutzhandschuhe tragen, dass die Abdeckung richtig sitzt. -
Seite 29: Problemlösung
Problemlösung Das Trocknen dauert zu lange. • Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. • Die Filterschublade ist verstopft. Reinigen Sie den Schwamm und das Filtertuch >>> in der Filterschublade. • Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. Entfernen >>>... - Seite 30 Die Wäsche ist eingelaufen, verfilzt oder auf sonstige Weise in Mitleidenschaft gezogen. • Eventuell haben Sie ein Programm gewählt, das nicht für diese Wäscheart geeignet ist. >>> Werfen Sie einen Blick auf das Pflegeetikett, wählen Sie ein passendes Programm. Die Trommelbeleuchtung schaltet sich nicht ein. (Bei Modellen mit Beleuchtung.) •...
