Pin Bedeutung
1. TMDS Daten 2-
2. TMDS Daten 2+
3. TMDS Daten 2/4 Abschirmung
4. TMDS Data 4-
5. TMDS Daten4+
6. DDC Takt
7. DDC Daten
8. Analog Vertikalsync.
9. TMDS Daten 1 -
10. TMDS Daten 1 +
11. TMDS Daten1/3 Abschirmung
12. TMDS Daten 3-

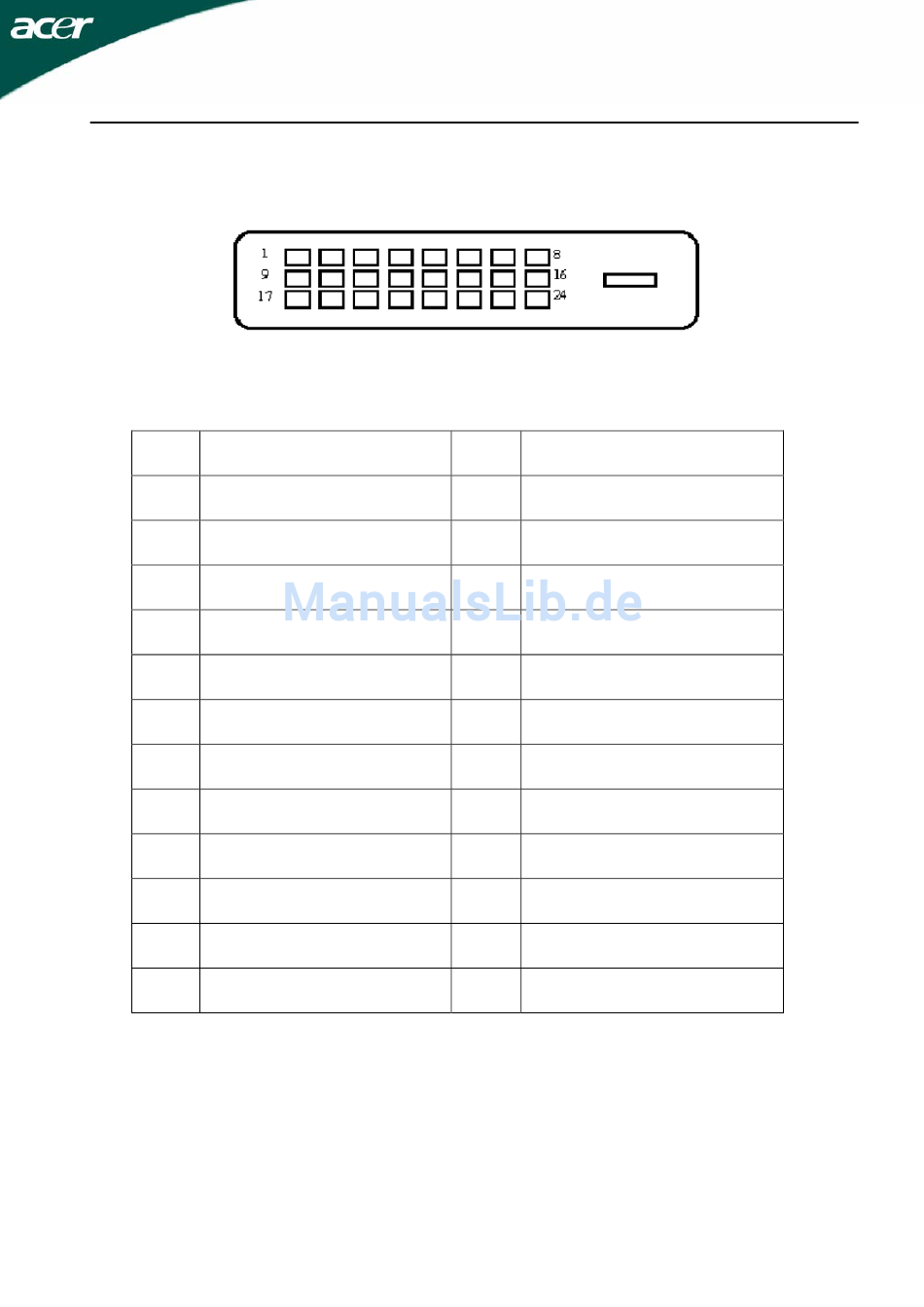

24-pol. Color Display Signalkabel
Pin
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
DE-11
Bedeutung
TMDS Daten 3+
+5V Spannung
Erde (Rückkanal für +5V
hsync.vsync)
Hot Plug Erkennung
TMDS Daten 0-
TMDS Daten 0+
TMDS Daten 0/5 Abschirmung
TMDS Daten 5-
TMDS Daten 5+
TMDS Takt Abschirmung
TMDS Takt+
DDC TMDS Takt
