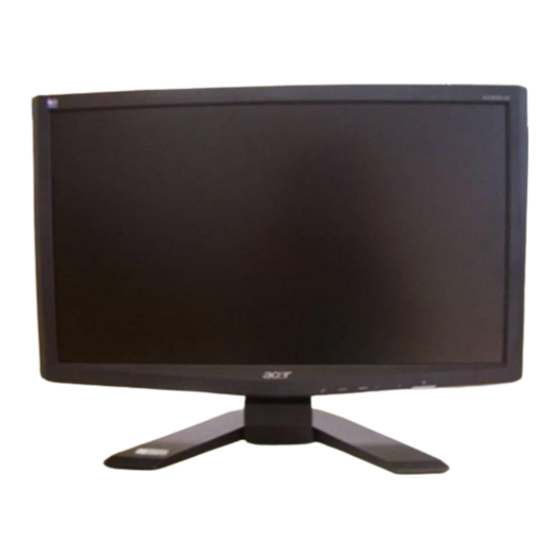

Verwandte Anleitungen für Acer X193HQL
Inhaltszusammenfassung für Acer X193HQL
-
Seite 1: Inhaltsverzeichnis
INHALTSVERZEICHNIS ............. SPEZIALHINWEISE FÜR LCD-MONITORE ....INFORMATIONEN FÜR IHRE SICHERHEIT UND IHREN KOMFORT ....................AUSPACKEN ..........ANMONTIEREN/ENTFERNEN DES SOCKELS ............DIE BILDSCHIRMPOSITION EINSTELLEN ..............WANDMONTAGE (OPTIONAL) ..............DAS NETZKABEL ANSCHLIESSEN ..............SICHERHEITSVORKEHRUNGEN ................DEN MONITOR REINIGEN .................... STROMSPAREN ........................................STECKERBELEGUNG ................ -
Seite 2: Spezialhinweise Für Lcd-Monitore
X193HQL SPEZIALHINWEISE FÜR LCD-Monitore Folgende Anzeichen sind normal bei LCD-Monitore und deuten auf keine Fehlfunktion hin. HINWEIS Wegen der Beschaffenheit der Fluoreszenzlampe kann das Bild auf dem Bildschirm anfänglich flimmern. Schalten Sie den Monitor mit dem Netzschalter aus und danach erneut ein, um sicherzustellen, dass das Flimmern verschwindet. -
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
X193HQL Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Lesen Sie diese Hinweise bitte sorgfältig durch. Bewaren Sie dieses Dokument zum späteren Nachschlagen gut auf. Beachten Sie alle auf dem Produkt angebrachten Warnungen und Hinweise. VORSICHT, zugänglich aufstellen Stellen Sie sicher, dass die verwendete Steckdosen leicht zugänglich und so nah am Benutzer wie möglich ist. -
Seite 4: Produktwartung
X193HQL Produktwartung Versuchen Sie nicht, dieses Produkt allein zu warten. Beim Öffnen oder Entfernen des Gehäuses können Sie gefährlichen Spannungspunkten oder anderen Gefahren ausgesetzt sein. Alle Wartungsarbeiten dürfen nur von qualifiziertem Wartungspersonal durchgeführt werden. Ziehen Sie in den folgenden Fällen den Netzstecker und wenden Sie sich an qualifiziertes Servicepersonal: Netzkabel oder -Stecker sind beschädigt, abgeschnitten oder ausgefranst. -
Seite 5: Sehkraft Schützen
X193HQL Wenn Sie Ihren Monitor mehr betrachten als Ihre Dokumente, stellen Sie das Display in die Mitte Ihres Tisches, um Genickanspannungen zu minimieren. Sehkraft schützen Langes Betrachten, Tragen von inkorrekten Brillen oder Kontaktlinsen, blendendes Licht, überhöhte Raumbeleuchtung, unscharfe Bildschirme, sehr kleine Schriftbilder und Bildschirme mit niedrigem Kontrast können Ihre Augen beanspruchen. -
Seite 6: Auspacken
X193HQL AUSPACKEN Überprüfen Sie beim Auspacken, ob die nachstehend aufgeführten Artikel vorhanden sind. Bewahren Sie den Verpackungskarton für den Fall auf, wenn Sie den Monitor in Zukunft versenden oder transportieren müssen. Monitor mit Leuchtkristallanzeige D-SUB-kable DVI-kable WS-Netzkabel (nur Modell mit Doppeleingang) -
Seite 7: Anmontieren/Entfernen Des Sockels
X193HQL Anmontieren/Entfernen des Sockels Anmontieren: Entfernen: Richten Sie den Freigabeknopf an der Unterseite Drücken Sie zuerst den Freigabeknopf wie des Montors mit den entsprechenden Kerben an angezeigt, bevor Sie den Fuß abnehmen. der Unterseite des Fußes aus. Beachten Sie die Pfeilrichtung zum Abnehmen. -
Seite 8: Wandmontage (Optional)
X193HQL Wandmontage (optional) Wandmontagezubehör erhalten Sie von Ihrem Händler. Lesen Sie die damit gelieferte Anleitung aufmerksam durch. Montagelöcher (100 mm Abstand) * Nur zur Verwenung mit einer UL-gelisteten Wandhalterung. DE-7... -
Seite 9: Das Netzkabel Anschliessen
X193HQL DAS NETZKABEL ANSCHLIESSEN Stellen Sie zuerst sicher, daß der Typ des Netzkabels, welches Sie verwenden, für den Gebrauch in Ihrer Region zugelassen ist. Dieser Monitor kann entweder bei einer Spannung von 100/120V oder 220/240V (Wechselstrom) betrieben werden. Daher muß der Monitor durch den Benutzer für die jeweilige Spannung nicht eingestellt werden. -
Seite 10: Stromsparen
X193HQL STROMSPAREN Der Bildschirm wird in den Energiesparmodus geschaltet durch ein Signal vom Bildschirmkontroller. Dies wird durch das Amber-Farb-Energie LCD angezeigt. Status Anzeigediode ctive OFF (Active OFF) Blau Energiesparmodus Orange Die Stromspar-Staten werden solange behalten, bis ein Steuersignal entdeckt oder die Tastatur oder Maus aktiviert wird. -
Seite 11: Steckerbelegung
X193HQL Steckerbelegung 15-pol. Color Display Signalkabel Pin Nr. Beschreibung Pin Nr. Beschreibung Grün Logik Erde Blau Monitor Erde Monitor Erde DDC-Seriell Daten DDC-Rückkanal H-Sync R-Erde V-Sync G-Erde DDC-Seriell Takt B-Erde DE-10... - Seite 12 X193HQL 24-pol. Color Display Signalkabel Bedeutung Bedeutung TMDS Daten 2- TMDS Daten 3+ TMDS Daten 2+ +5V Spannung Erde (Rückkanal für +5V TMDS Daten 2/4 Abschirmung hsync.vsync) TMDS Data 4- Hot Plug Erkennung TMDS Daten4+ TMDS Daten 0- DDC Takt...
-
Seite 13: Standard Takttabelle
X193HQL Standard Takttabelle Modus Auflösung 640 x 480 640 x 480 640 x 480 640 x 480 66.66 VESA 720 x 400 SVGA 800 x 600 SVGA 800 x 600 SVGA 800 x 600 832 x 624 74.55 1024 x 768... -
Seite 14: Installation
X193HQL INSTALLATION Befolgen Sie zum Installieren des Monitors an Ihr Host-System die untenstehenden Schritte: Schritte 1-1 Verbinden des Videokabels a. Vergewissern Sie sich, dass sowohl Monitor als auch Computer AUSgeschaltet sind. b. Schließen Sie das VGA Videokabel an den Computer an. -
Seite 15: Benutzerregler
X193HQL BENUTZERREGLER Regler auf der Gerätevorderseite 1. Netzschalter: Zum Ein- und Ausschalten der Stromzufuhr. 2. LED zur Betriebsanzeige: Leuchtet auf, wenn die Stromzufuhr eingeschaltet ist. 3. Empowering/Exit: 1) Diese Taste dient als EXIT-KEY (Verlassen-Taste), wenn das OSD-Menü aufgerufen ist (OSD-Menü... -
Seite 16: Ändern Einer Einstellung
P/X Serie OSD-Menü Wenn Sie die „Menü” Taste der Frontblende drücken: A. Acer eColor Management Wurde die Option „Acer eColor Management” gewählt, erscheint das „Acer eColor” OSD. B. USER Wurde die Option „Benutzerdefiniert” gewählt, erscheint das Standard-OSD. I. nur Modell mit Analogeingang II. - Seite 17 X193HQL DAS BILD EINSTELLEN Die Funktionen der LEDs A. Acer eColor Management Symbol im S ymbol im Punkte im Beschreibung Hauptme - nü Unterm - enü Untermenü Benutzerdefiniert. Einstellungen können auf Benutzer jede Situation angepasst werden Optimale Balance von Hellligkeit und Kontrast zum Schutz vor ermüdeten Augen.
- Seite 18 X193HQL Anwender/Rot Adjusts Red/Green/Blue intensity. Zum Anwender/Grün Ändern der Rotstärke/Grünstärke/ Blaustärke. Anwender/Blau English 繁體中文 Deutsch Français Auswahl aus mehreren Sprachen. Español Italiano 简体中文 日本語 Suomi Nederlands ACM EIN/AUS Schalter, Default ist “AUS”. Русский H.Position Stellt die horizontale Position des OSDs ein.
-
Seite 19: Benutzungsanweisungen
Benutzungsanweisungen Acer eColor Management Schritt 1: Drücken Sie auf die “ -Taste”, um das Acer eColor Management OSD zu öffnen und auf unterschiedliche Modi zuzugreifen Schritt 2: Drücken Sie auf “<“ oder “>”, um den Modus auszuwählen Schritt 3: Drücken Sie auf die “Auto -Taste”, um den Modus zu bestätigen und Auto Adjust (Automatische Einstellung) auszuführen. -
Seite 20: Fehlersuche
X193HQL FEHLERSUCHE Bevor Sie den Monitor mit Leuchtkristallanzeige zur Wartung und Überprüfung versenden, prüfen Sie zum Feststellen einer Störung die nachstehende Liste, um die Störung eventuell selbst beheben zu können. (Modelle VGA) Störung Gegenwärtiger Status Abhilfe Mit Hilfe des OSD die Helligkeit und den Kontrast... -
Seite 21: Declaration Of Conformity
Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, E-mail: easy_lai@acer.com.tw And, Acer Europe SA Via Cantonale, Centro Galleria 2 6928 Manno Switzerland Hereby declare that: Product: LCD Monitor... -
Seite 22: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. 254-298-4000 Tel : 254-298-4147 Fax : www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
