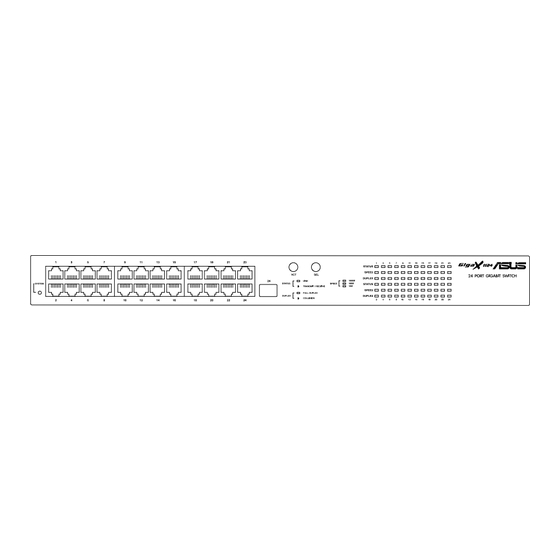

- Seite 1 ® GigaX 1124 Schnellinstallationsanleitung Copyright © 2004 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.
-
Seite 2: Leistungsmerkmale
Einführung Der Rack-einbaubare GigaX 1124 Switch bietet eine blockierungsfreie Leistung mit hoher Geschwindigkeit zur Deckung Ihres hohen Netzwerkbedarfs . Dieser Switch besitzt MDI/MDIX Ethernet-Anschlüsse mit einer Auto-Erkennungsfunktion, so dass er die verwendeten Kabel automatisch erkennen und die Datenaustauschgeschwindigkeit entsprechend einstellen kann. Dank seiner Plug&Play-Eigenschaft ist keine Konfiguration erforderlich und die Installation sowie Wartung des Switch ist kinderleicht. -
Seite 3: Technische Daten
Feuchtigkeit 0 bis 85% 0 bis 90% Höhe bis zu 15.000 ft bis zu 40.000 ft (4.500 m) (12.000 m) Stromversorgung Eingang 100V ~ 240 V AC/50-60 Hz Verbrauch 50 Watt Zertifizierung FCC Klasse A, CE, C-TICK, UL, CB ASUS GigaX 1124... - Seite 4 Eine Ethernet-Verbindung existiert. Blinkt Daten werden gesendet oder empfangen. Keine Ethernet-Verbindung SPEED Grün 1000 MBps Orange 100 MBps 10 MBps oder keine Ethernet-Verbindung DUPLEX Grün Der Switch arbeitet im Vollduplexmodus. Orange Der Switch arbeitet im Halbduplexmodus. Keine Ethernet-Verbindung ASUS GigaX 1124...
- Seite 5 Der VCT arbeitet (PORT SELECT -LED blinkt). ODER Kein Fehler gefunden (PORT SELECT -LED leuchtet grün) HINWEIS. Die Anzahl der leuchtenden Pair-LEDs (1 - 4) lässt Sie den Abstand zwischen dem Switch und dem defekten Punkt erkennen (1 LED = 10 m). ASUS GigaX 1124...
-
Seite 6: Verbinden Von Netzwerkgeräten
Stromanschluss Lüfter Verbinden von Netzwerkgeräten Verbinden von Netwzerkgeräten mit dem GigaX 1124 Switch: 1. Verbinden Sie ein Ende des Ethernet-Kabels mit einem Ethernet- Anschluss an der Frontseite des Switch. Verbinden Sie das andere Ende mit dem Ethernet-Anschluss am Netzwerkgerät. Wiederholen Sie diesen Schritt, um weitere Netzwerkgeräte anzuschließen. -
Seite 7: Verwenden Der Vct-Funktion
Wiederholen Sie Schritte 2 bis 5, um den VCT auszuführen. 5. Drücken Sie zum Schluss die VCT -Taste, um zum normalen Switchbetrieb zurückzukehren. HINWEIS Der Switch kehrt automatisch nach 2 Minuten in den Normalbetriebsmodus zurück, selbst wenn Sie die VCT-Taste nicht gedrückt haben. ASUS GigaX 1124... - Seite 8 Die vier Paare sind Pair 2 SELECT mit einem Gerät Port Select Pair 1 verbunden. Pair 3 Pair 2 Pair 4 Pair 3 100m 110m 120m Pair 4 GRN (Green) AMB (Amber) Meter G - Grün O - Orange ASUS GigaX 1124...
-
Seite 9: Aufstellmöglichkeiten
4. Wiederholen Sie die Schritte 2 bis 3, um den anderen Rahmen zu befestigen. 5. Legen Sie den Switch in ein 19-Zoll Rack ein und sichern diese Einheit mit zwei Rackmount-Schrauben. HINWEIS Rackmount-Schrauben gehören nicht zum Lieferumfang des Pakets. Verwenden Sie die dem Rack beigelegten Schrauben. ASUS GigaX 1124... -
Seite 10: Fehlerbehebung
Diese Fehlerbehebungsanleitung gibt Antworten auf einige allgemeine Probleme, mit denen Sie eventuell bei der Installation und/oder Verwendung des ASUS GigaX 1124 Switch konfrontiert werden. Diese Probleme können leicht von Ihnen selber beseitigt werden. Nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf, wenn Sie Probleme haben, die nicht in diesem Abschnitt erwähnt werden.
