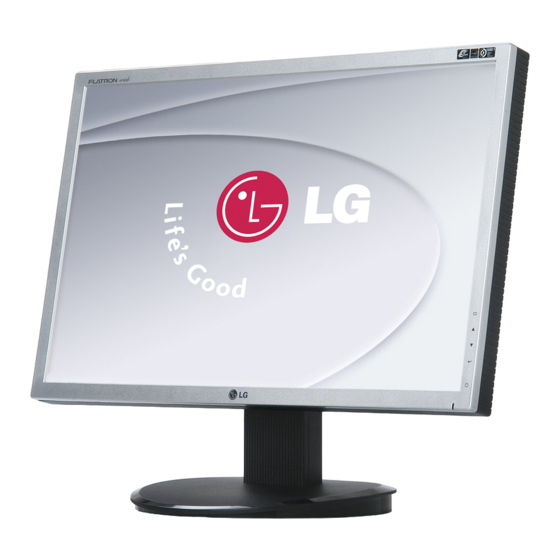

LG L204WT Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. LG Anleitungen
  4. Monitore
  5. L204WT
  6. Benutzerhandbuch
LG L204WT Benutzerhandbuch

LG L204WT Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für L204WT:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
L
esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie
das Produkt verwenden.
Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas
nachschlagen müssen.
B
eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die
darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in
Anspruch nehmen möchten.
Benutzerhandbuch
L194WT
L204WT
L194WTM
L204WTM
L194WTQ
L204WTQ
L194WTX
L204WTX

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LG L204WT

Inhaltszusammenfassung für LG L204WT

  • Seite 1 Benutzerhandbuch L194WT L204WT L194WTM L204WTM L194WTQ L204WTQ L194WTX L204WTX esen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen. eachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in Anspruch nehmen möchten.

  • Seite 2: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts.
  • Seite 3 Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens.

  • Seite 4: Lautsprecheranschluss

    Verwendung der Lautsprecher - Diese Funktion ist nur für die Lautsprechermodelle L194WTM und L204WTM verfügbar. Lautsprecheranschluss: Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Haken Audio-DC- In-Kabel Führen Sie den hervorstehenden Haken des Lautsprechers in den Schlitz an der Rückseite des Produkts ein.

  • Seite 5: Anschließen Des Displays

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Anschließen des Standfußes Legen Sie den Monitor mit der Vorderseite nach unten auf ein weiches Tuch. Montieren Sie das Ständerteil am Produkt in der in der Abbildung gezeigten Richtung.

  • Seite 6: So Entfernen Sie Den Ständer

    Anschließen des Displays So entfernen Sie den Ständer: Legen Sie ein Kissen oder ein weiches Legen Sie den Monitor flach auf das Kissen bzw. das weiche Tuch. Tuch auf eine ebene Fläche. Kopfteil Ständersockel Halten Sie das Produkt wie abgebildet und heben Sie den Ständer leicht an. Halten Sie das Produkt wie abgebildet und drehen Sie den Ständersockel in Pfeilrichtung Ziehen Sie den Ständer heraus.
  • Seite 7 Anschließen des Displays So entfernen Sie den Ständersockel: Typ A Suchen Sie die zwei kurzen und zwei langen Halten Sie den Ständer wie abgebildet. Verriegelungen unten am Ständersockel. Drücken Sie die beiden langen Halten Sie die Verriegelungen weiter gedrückt und halten Sie das Ständerteil mit der Verriegelungen wie abgebildet anderen Hand.
  • Seite 8 Anschließen des Displays So entfernen Sie den Ständersockel: Typ B Suchen Sie die vier Verriegelungen Halten Sie den Ständer wie abgebildet. unten am Ständersockel. Drücken Sie die vier Verriegelungen einzeln jeweils nach außen. Legen Sie den Ständersockel auf eine ebene Das Ständerteil und der Ständersockel Fläche und ziehen Sie das Ständerteil mit der sind jetzt voneinander getrennt.

  • Seite 9: Positionieren Des Monitors

    Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Positionieren des Monitors Stellen Sie die Position des Bildschirms auf unterschiedliche Weise ein, um einen höchstmöglichen Komfort zu erreichen.

  • Seite 10: Verwenden Des Computers

    Anschließen des Displays Verwenden des Computers Stellen Sie den Monitor an einem geeigneten, gut belüfteten Ort in der Nähe Ihres Computers auf. Schließen Sie das Signalkabel an. Ziehen Sie die Rändelschrauben nach dem Anbringen fest, um die Verbindung zu sichern. Schließen Sie das Netzkabel an eine geeignete und leicht z ugängliche Netzsteckdose in der Nähe des Displays an.
  • Seite 11 Anschließen des Displays 20,1-Zoll-Monitor Signalkabel Digitales signal Analoges signal Netzkabel D-sub Variiert je nach Modell. Stecker für Netzsteckdose HINWEIS Dies ist eine vereinfachte Darstellung der Rückansicht. Die Rückansicht zeigt ein allgemeines Modell. Ihr Display kann Stecker für PC-Ausgang von dieser Darstellung abweichen. Digitales signal DVI (Diese Funktion ist in einigen Ländern nicht verfügbar.) Mac-Adapter...

  • Seite 12: Seitlich Angebrachte Anschlüsse

    Verwendung der Lautsprecher - Diese Funktion ist nur für die Lautsprechermodelle L194WTM und L204WTM verfügbar. Seitlich angebrachte Anschlüsse Kopfhörer-/Ohrhörer-Eingang Schaltet die Lautsprecher beim Einstecken der Kopfhörer automatisch stumm. Hinten Audioeingang Zur Verbindung mit der *LINE OUT- Buchse der PC-Soundkarte. *LINE OUT AUDIO Ausgang zur Verbindung mit dem Lautsprecher mit eingebautem Verstärker (Aktivlautsprecher).

  • Seite 13: Bedienelemente Auf Der Vorderseite

    Bedienelemente Bedienelemente auf der Vorderseite Hinten Bedienelement Funktion Mit dieser Taste öffnen bzw. schließen Sie die MENU-Taste Bildschirmanzeige. OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Drücken und halten Sie die Taste MENU für mehrere Sekunden.Daraufhin wird die Meldung "OSD GESPERRT"...
  • Seite 14 Bedienelemente Bedienelement Funktion Mit dieser Taste nehmen Sie eine Auswahl in der AUTO/SET-Taste Bildschirmanzeige vor. AUTOMATISCHE BILDANPASSUNG Wenn Sie die Bildschirmeinstellungen ändern möchten, drücken Sie stets die Taste AUTO/SET, bevor Sie in die Bildschirmanzeige (OSD) gehen. Damit wird das angezeigte Bild für die momentan gewählte Bildschirm- auflösung (Anzeigemodus) automatisch ideal eingestellt.

  • Seite 15: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)

    Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD).

  • Seite 16: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. Hauptmenü Untermenü Beschreibung HELLIGKEIT Einstellen der Helligkeit bzw. BILD KONTRAST des Kontrasts der Bildschirmdarstellung GAMMA sRGB 6500K Einstellen der VOREIN FARBSTEUERUNG Bildschirmfarben 9300K GRÜN...
  • Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
  • Seite 18 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BILD Einstellen der Helligkeit des HELLIGKEIT Bildschirms. KONTRAST Einstellen des Bildschirmkontrastes. GAMMA Legen Sie den gewünschten Gamma- Wert fest. -50/0/50 Auf dem Monitor zeigen hohe Gamma- Werte weißliche Bilder, niedrige MENU : Beenden Gamma-Werte dagegen Bilder mit : Verkleinern...

  • Seite 19: Installation

    Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung GLEICHLAUF Verringern vertikaler Balken oder Streifen, TAKT die im Hintergrund des Bildschirms sichtbar sind. Die horizontale Bildschirmgröße ändert sich ebenfalls. Einstellen der Fokussierung des Bildschirms. TAKTRATE Mit dieser Funktion können Sie horizontale Störungen eliminieren und eine deutlichere bzw.
  • Seite 20 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die OSD-Anzeige wird angezeigt, wenn Sie die Taste auf der Vorderseite des Monitors drücken. Menüname Symbole Untermenüs FLATRON F-ENGINE Bildschirm, wenn Bildschirm, wenn nicht angewendet angewendet Wenn Sie F-ENGINE ausführen, werden zwei Töne wie abgebildet angezeigt.

  • Seite 21: Falsche Bilddarstellung Auf Dem Display

    Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO/SET, um die dem Display. Darstellung des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein.
  • Seite 22 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und and der Stechdose. Leuchtet die • Drücken Sie den Ein-/Ausschalter. Betriebsanzeige? Ist das Gerät •...
  • Seite 23 Fehleranalyse Falsche Bilddarstellung auf dem Display Die Bildschirmfarbe ist • Überprüfen Sie, ob das Signalkabel richtig monochrom oder nicht angeschlossen ist. Befestigen Sie es ggf. mit einem normal. Schraubendreher. • Achten Sie darauf, dass die Grafikkarte vorschriftsmäßig in den Steckplatz eingesetzt ist. •...

  • Seite 24: Technische Daten

    Technische Daten L194WT/L194WTQ/L194WTX 19 Zoll (48,2 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 19 Zoll Bilddiagonale 0,2835 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green)
  • Seite 25 Technische Daten L194WTM 19 Zoll (48,2 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 19 Zoll Bilddiagonale 0,2835 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green)
  • Seite 26 Technische Daten L204WT/L204WTQ/L204WTX 20,1 Zoll (51,1 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 20,1 Zoll Bilddiagonale 0,258 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch)
  • Seite 27 Technische Daten L204WTM 20,1 Zoll (51,1 cm) Flachbildschirm Aktivmatrix-TFT LCD Display Antireflextionsbeschichtung 20,1 Zoll Bilddiagonale 0,258 mm Pixelabstand Horizontale Freq. Analog : 30 - 83 kHz (Automatisch) Sync-Eingang Digital : 30 - 83 kHz (Automatisch) Vertikale Freq. 56 - 75 Hz (Automatisch) Eingangsform Separat TTL, Positiv/Negativ SOG (Sync On Green)

  • Seite 28: Voreingestellte Modi (Auflösung)

    Technische Daten Voreingestellte Modi (Auflösung) 19-Zoll-Monitor Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 640 x 350 31,469 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 832 x 624 49,725 1024 x 768 48,363...

  • Seite 29: Signalanschlussbelegungen

    Technische Daten Anzeige LED-Farbe Modus Ein-Modus Blau Ruhezustand Bernsteinfarben Ausgeschaltet Signalanschlussbelegungen DVI-D-Anschluss Signal (DVI-D) Signal (DVI-D) Hot-Plug-Erkennung T. M. D. S. Data2- T. M. D. S. Data2+ T. M. D. S. Data0- T. M. D. S. Data2/4-Abschirmung T. M. D. S. Data0+ T.

  • Seite 30: Installieren Der Halterung Für Die Wandmontage

    Installieren der Halterung für die Wandmontage Dieses Produkt erfüllt die Anforderungen für Wandhalterungen sowie für das Wechselgerät. Legen Sie ein Kissen oder ein weiches Legen Sie den Monitor flach auf das Kissen bzw. das weiche Tuch. Tuch auf eine ebene Fläche. Kopfteil Ständersockel Halten Sie das Produkt wie abgebildet und heben Sie den Ständer leicht an.
  • Seite 31 Installieren der Halterung für die Wandmontage Ziehen Sie den Ständer heraus. Installieren der Halterung für die Wandmontage. Wandmontageplatte (separat erhältlich) Das Produkt kann als Standgerät eingesetzt werden oder mithilfe einer Montageplatte an der Wand angebracht werden. Weitere Informationen erhalten Sie im Installationshandbuch, das der Wandmontageplatte beigefügt ist.
  • Seite 32 Digitally yours...
