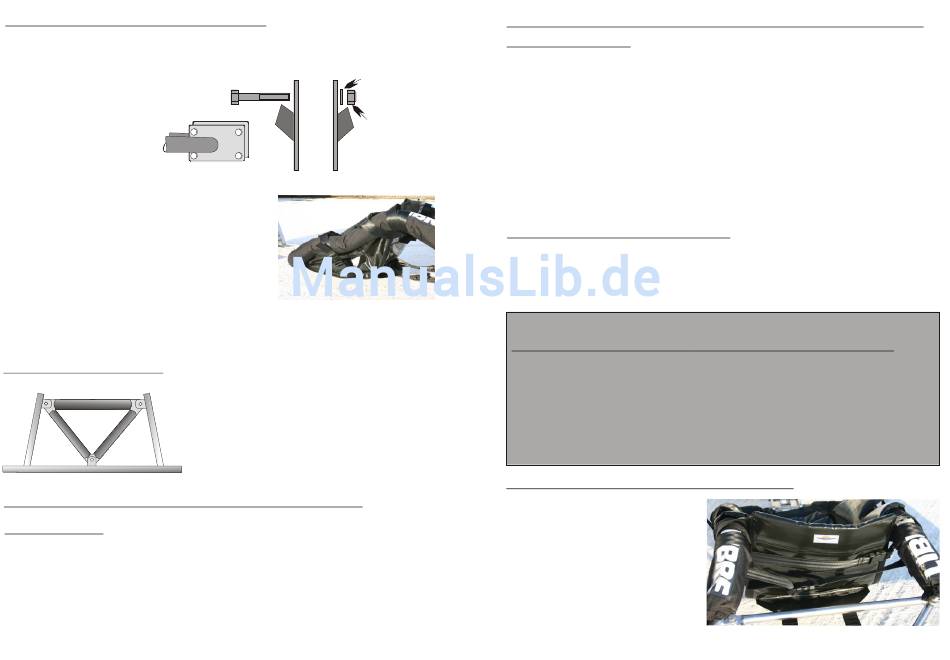

Schritt 2 Montage der Seitenteile
Als erstes verbinden Sie beide Frontplatten der Seitenteile lose mit
den 4 dafür vorgesehenen Schrauben M10 x 130.
Damit später die Deichselstange gut zwischen die beide
Klemmplatten passt,
sollten die vier M10 Muttern
nur ein paar Gewindegänge
aufgeschraubt werden.
Nachdem Sie die beiden Seitenteile mit
einander verbunden haben, nehmen Sie
jetzt den Sitz zur Hand und öffnen alle
daran vorhandenen Verschlüsse. Nun legen
Sie den Sitz zwischen die beiden Seitenteile,
legen die Haltebänder 1 und 2 um die
Holme und schließen die Verschlüsse
wieder. Die am vorderen Teil des Sitzes angebrachte feste Schlaufe
wird nun über die beiden Klemmplatten gestülpt,
um den Sitz zu fixieren.
Dreiecksversteifung:
Bei der Montage der Versteifung
ist darauf zu achten, dass das Dreieck
unterhalb der Laschen montiert wird.
Dazu sind die drei M10 x 35mm
Bitte auch jetzt die Schrauben nur handfest anziehen.
Hinterachse:
Verbinden Sie nun beide Seitenteile,
mittels der 4 M10 x 55 Schrauben und den Sprengringen,
lose mit der Hinterachse. Auch hier sollten die Schrauben nur
handfest angeschraubt werden, dies erleichtert den Anbau der
Dreiecksversteifung und des zusammengebauten Vorbaus.
4
Sprengring 10mm
M10 x 130
Mutter M10
2
1
Schrauben, die Sprengringe und
die M10 Muttern zu verwenden.
Schritt 3 Montage von Sitzgestell und Deichselstange
mit Vordergabel
Wenn Sie die vorhergehenden Montageschritte durchgeführt haben,
können Sie nun den bereits montierten Vorbau einfach zwischen die
beiden Klemmplatten der Sitzrohre schieben.
Dies sollte, wenn noch alle Schrauben nur handfest angezogen sind,
leicht möglich sein.
Kommt es dabei zu Verspannungen, sollten Sie überprüfen, ob nicht
doch einige Schrauben schon festgezogen sind.
Haben Sie den Vorbau mit dem Sitzgestell verbunden, können jetzt
alle Schrauben, bis auf die vier M10x 130 Schrauben der
Klemmplatten, fest angezogen werden.
Schritt 4 Montage der Räder
Der nächste Schritt erfolgt nun mit der Montage der Räder.
Bei der Montage von Cat Kat Felgen auf der Hinterachse
ist darauf zu achten, dass zwischen Radlager und Kontermutter
mindestens 3 Unterlegscheiben verbaut werden.
!!WICHTIG!! Bei der Befestigung der Räder
Um ein Lösen der Räder während der Fahrt zu verhindern,
müssen die M20 Radschrauben nach dem Festziehen
mit der mitgelieferten Kontermutter gegen die Hinterachse
gekontert werden.
Schritt 5 Einstellung der Sitzposition
Im nächsten Schritt steht Ihr
Buggy auf eigenen Rädern
und Sie können das
Gurtbänder der Rückenlehne
doppelt um die beiden
Seitenteile schlingen und hinter
der Rückenlehne stramm
festzurren.
