Libre Protask Aufbau- Und Bedienungsanleitung Seite 3

Mit Hilfe der seitlichen Gurtbänder
1 und 2 werden nun die Sitzhöhe und
Position des Sitzes nach Ihren
Wünschen eingestellt.
Schlaufen Sie beide hinteren Gurte 3
ohne Spannung um die Hinterachse. 2
Jetzt können Sie das erste mal im
super bequemen Sitz des Protask
Platz nehmen.
Schritt 6 Längenverstellung der Deichselstange
Haben Sie Ihre Sitzposition wie in Schritt 5 beschrieben eingestellt,
dann bleibt Ihnen nur noch die genaue Länge der Deichselstange
einzustellen.
Dies geschieht durch Verschieben der Deichsel zwischen den
Spannplatten der Seitenrohre. Haben Sie Ihre Länge ermittelt,
müssen Sie nur noch die 4 M10 x 130 Schrauben fest ziehen - fertig.
Reifendruck
Der richtige Reifendruck erhöht den Fahrkomfort und bestimmt die
Geschwindigkeit Ihres Buggys auf unterschiedlichen Untergründen.
Besonders im weichen Sand sind Sie wesentlich schneller mit dem
richtigen Luftdruck.
Als Anhalt empfehlen wir Ihnen folgenden Luftdruck:
Vorne: 0,4 Bar - 0,6 Bar
Pflege
Vermeiden Sie den Sandeintritt in die Gewindebohrungen der Hinter-
achse, der Muttern und Schrauben. Dies führt zum Festfressen von
Schrauben und Muttern und zerstört deren Gewindegänge.
Sollte einmal Sand in die Gewinde gelangen, lässt sich dieser am
besten mit einer ausrangierten Zahnbürste entfernen.
Alle Gewinde, Radlager und die Kugellager sollten zum Schutz vor
Korrosion mit einem seewasserfesten Fett, Rostschutzspray oder
technischer Vaseline bestrichen werden.
Lackschäden können mit handelsüblicher Lackfarbe ohne
Vorbehandlung behoben werden.
Nach Salzwasserfahrten sollte Ihr Buggy mit Süßwasser gewaschen
und alle Lager neu gefettet werden.
6
1
2
2
1
Hinten: 0,4 Bar bis 0,8 Bar

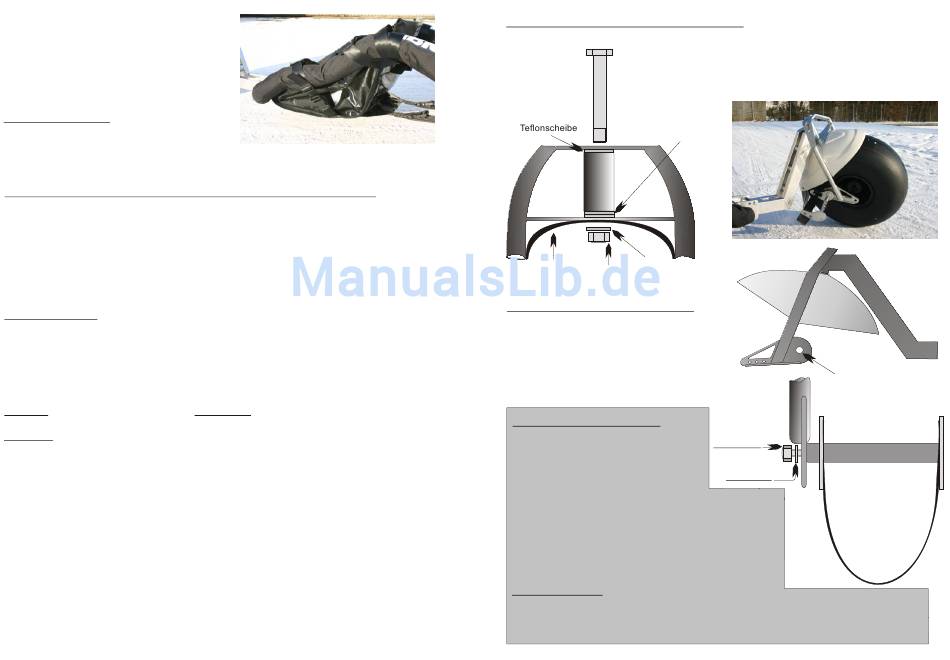

Schritt 1 Montage des Vorbaus
M12x136mm
3
Schutzblech
Montage der Fussrasten
Die Positionierung der Fußhalteschlaufen
ist abhängig von den persönlichen
Vorlieben des Piloten.
Sie können in der Höhe angepasst werden.
Bitte beachten Sie:
Lockere Schrauben können
sich verbiegen oder auch
brechen!!!. Achten Sie stets,
auch im laufenden Betrieb,
auf festen Sitz der Stopmutter M12.
Bitte beachten Sie auch hier, dass die
12mm U-Scheibe zwischen Schutzblech
und Stopmutter M12 vorgesehen ist.
Achtung!!!
Die Muttern dürfen nicht zu stark angezogen werden,
da die Edelstahlgewinde sonst zerstört werden.
Bitte beachten Sie beim Zusammenbau
die Anordnung von Deichselstange und Gabel die
Anordnung der verschiedenen U - Scheiben / bzw
Teflonscheiben.
2x Teflonscheibe
U-scheibe 12mm
Stopmutter M12
M16 Mutter
Sprengring
Bohrungen zur
Fußrastenpositionierung
3
