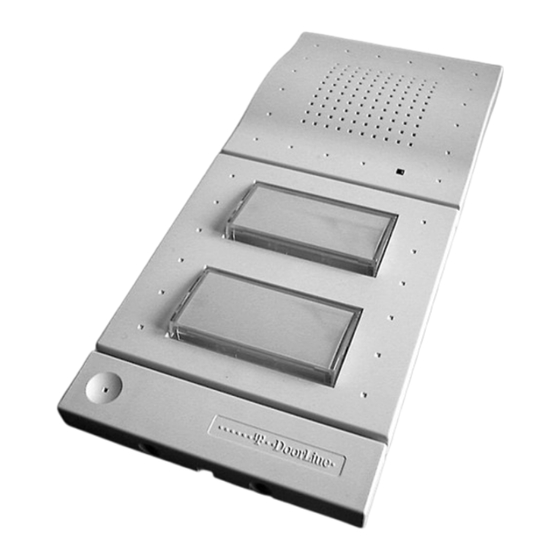

DoorLine T01/T02
DoorLine T01/T02
DoorLine T01/T02
DoorLine T01/T02
Montage und Bedienung
Montage und Bedienung
Montage und Bedienung
Montage und Bedienung
! §===============
Deutsche
Telekom
"

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für T-Mobile DoorLine T01

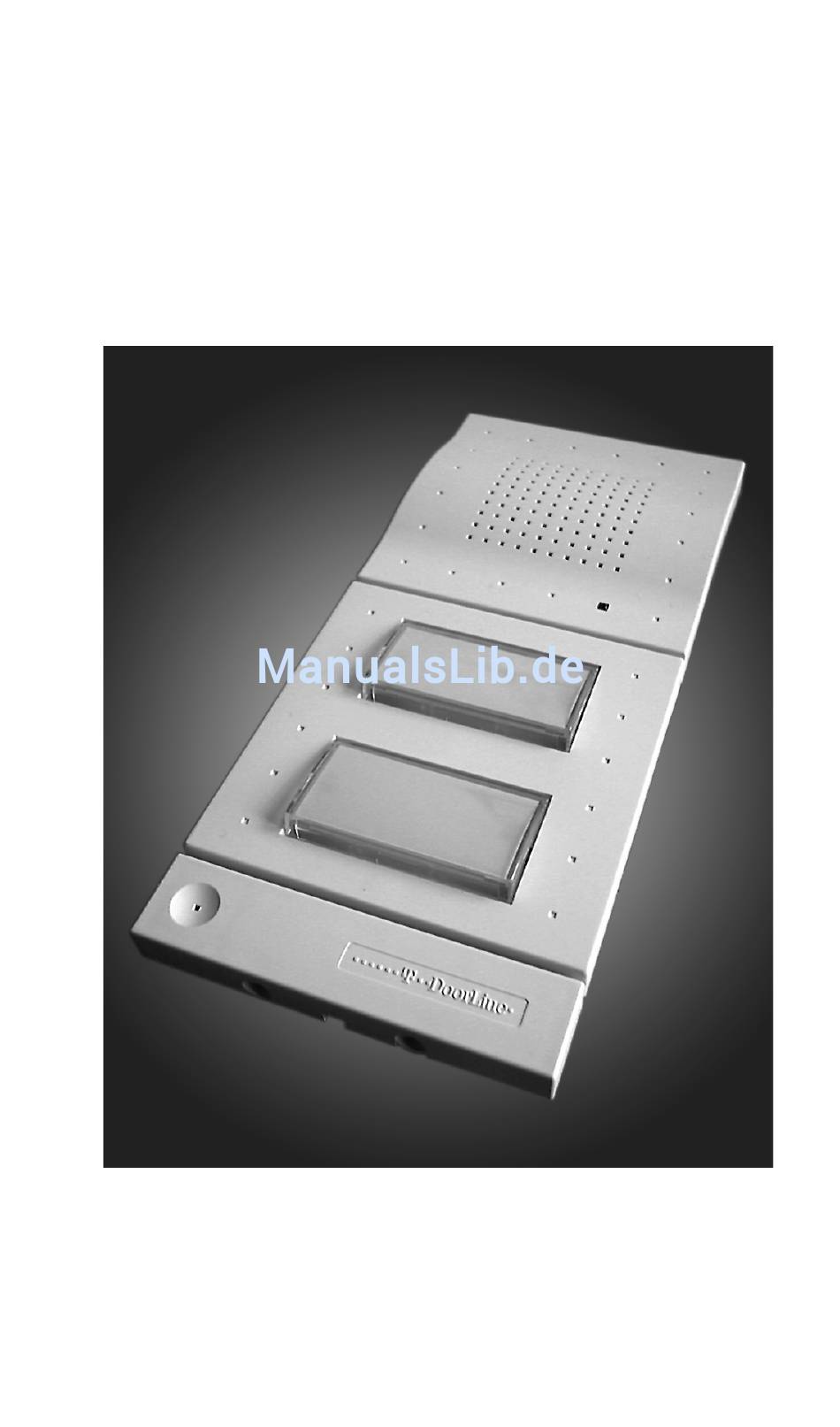

  • Seite 1 DoorLine T01/T02 DoorLine T01/T02 DoorLine T01/T02 DoorLine T01/T02 Montage und Bedienung Montage und Bedienung Montage und Bedienung Montage und Bedienung ! §=============== " Deutsche Telekom...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Torstelle DoorLine T01/T02 Begriffserläuterungen Voraussetzungen zur Installation Gebrauchsbestimmung Reinigen der DoorLine T01/T02 Montage und Installation Montageort Montage 4.2.1 Auswahl des Montageortes 4.2.2 Demontage des Unterputz-Gehäuses 4.2.3 Unterputz-Montage 4.2.3.1 Unterputz-Demontage 4.2.4 Aufputz-Montage 4.2.4.1 Aufputz-Demontage Drehen des Klingel-Tastenmoduls Namensschild-Beschriftung Installation 4.5.1...
  • Seite 3: Torstelle Doorline T01/T02

    Torstelle DoorLine T01/T02 Die Torstelle DoorLine T01/T02 ist für den Anschluß an eine Telekommunikationsanlage (TK-Anlage) der Deutschen Telekom AG vorgesehen. An welche TKAnl die DoorLine T01/T02 ange- schlossen werden kann, ersehen Sie aus der Übersichtstabelle. Die DoorLine T01/T02 unterstützt das Wahlverfahren MFV.
  • Seite 4: Begriffserläuterungen

    Schäden aus nicht bestimmungsgemäßem Gebrauch der DoorLine T01/T02 ist ausgeschlossen. Reinigen der DoorLine T01/T02 Wischen Sie die DoorLine T01/T02 mit einem leicht feuchten Tuch ab oder verwenden Sie ein Antistatiktuch. Benutzen Sie niemals Lösungsmittel. Verwenden Sie niemals ein trockenes Tuch, die elektrische Aufladung könnte zu Defekten der Elektronik führen.
  • Seite 5: Montage Und Installation

    Montage und Installation Montageort Die DoorLine T01/T02 ist vorgesehen für die Montage im Außenbereich und ist vor Spritzwasser geschützt (Feuchtigkeitsschutz nach IP 53, Spritzwasser im Winkel bis 60° zur Senkrechten). Montage Die DoorLine T01/T02 eignet sich zur Aufputz- und Unterputz- Montage.
  • Seite 6: Auswahl Des Montageortes

    Blendenteiles mit dem Torxschlüssel herausdrehen. • Mit einem mittelgroßen Schraubendreher oder dem Torxschlüssel gegen den Rasthaken drücken, so daß das Unterputz-Gehäuse entriegelt und die Blende gleichzeitig nach oben abgezogen werden kann. Rasthaken Unterputz- Gehäuse Torxschlüssel - 4 - DoorLine T01/T02...
  • Seite 7: Unterputz-Montage

    • Die Torstelle oben in das Unterputz-Gehäuse einhaken und gleichzeitig mit festem Druck nach oben und zur Wand hin einrasten. • Stellen Sie sicher, daß die Dichtung an der Wand abschließt. Anschließend die beiden Torxschrauben mit dem beiliegenden Schlüssel wieder einschrauben. DoorLine T01/T02 - 5 -...
  • Seite 8: 4.2.3.1 Unterputz-Demontage

    4.2.3.1 Unterputz-Demontage • Lösen der beiden Torxschrauben • Einen mittelgroßen Schraubendreher oder den Torxschlüssel in die hierfür vorgesehene Aussparung an der Unterseite der Torstellen-Blende einführen und diese vom Unterputz-Gehäuse abhebeln. Anschließend Torstelle abnehmen. 4.2.4 Aufputz-Montage • Den der Verpackung beigelegten Aufputz-Rahmen heraus- nehmen und in gewünschter Position (senkrecht oder waagerecht) am Montageort fixieren (Mindestabstand beachten, siehe Punkt 4.2.1 Auswahl des Montageortes).
  • Seite 9: 4.2.4.1 Aufputz-Demontage

    Die Taster 1 und 2 erzeugen den jeweiligen Torstellenruf 1 oder 2. Wie Sie Ihre TK-Anlage entsprechend konfigurieren, entnehmen Sie bitte deren Bedienungsanleitung. Montagevarianten und Tastenbelegungen mit zwei Tasten Taster 1 Taster 2 Taster 1 Taster 2 Taster 2 Taster 1 DoorLine T01/T02 - 7 -...
  • Seite 10: Namensschild-Beschriftung

    Montagevarianten und Tastenbelegung mit einer Taste Taster 2 Taster 2 Taster 1 Auf der Rückseite der Torstellen-Blende befinden sich 4 Schrauben. Diese 4 Schrauben herausdrehen und das Klingel-Tastenmodul abnehmen. Nun können die Abgleicharbeiten vorgenommen werden (siehe Punkt 4.5.2 Abgleich). Das Klingel-Tastenmodul in gewünschter Position auflegen und wieder mittels der 4 Schrauben befestigen.
  • Seite 11: Installation

    Wird das Kabel im Boden verlegt, sollte ein Erdkabel verwendet oder das Fernmeldekabel in einem wasserdichten Rohr verlegt werden. Achten Sie bitte darauf, daß Sie vor dem Anschließen der Torstelle an die TK-Anlage den Netzstecker der TK-Anlage und den des Klingeltrafos für den Türöffner ziehen. DoorLine T01/T02 - 9 -...
  • Seite 12: Klemmenbelegung

    Tasten beleuchtet sind. Zum Abgleich finden Sie hinter der Klingel- Tastenblende das Ohne Funktion Abgleich- Potentiometer des Abgleichpotentiometer Sprechkreises für den Sprechkreis. Entfernen Sie hierzu das Klingel-Tastenmodul (siehe Punkt 4.3 Drehen des Klingel-Tastenmoduls). - 10 - DoorLine T01/T02...
  • Seite 13: Inbetriebnahme

    Zum Abgleich des Sprechkreises muß die DoorLine T01/T02 an der Wand montiert sein. Drehen Sie bei bestehender Verbindung (siehe auch Bedienungsanleitung TK-Anlage) das Abgleichpotentiometer nach rechts auf „laut“ und dann nach links „leise“ bis der Rückkopplungston (Pfeifton) verstummt. Der Einstellbereich beträgt maximal 270°. Bei Überdrehen des Potentiometers wird die Lautstärke zurückgesetzt.
  • Seite 14: Wenn Einmal Etwas Nicht Funktioniert

    Funktion, kein Betriebsstrom Installation überprüfen, keine Anschlüsse an den Tastenbeleuchtung Klemmen auf richtige Anschlußreihenfolge überprüfen Tastenbeleuchtung DoorLine T01/T02 Programmierung der TK- vorhanden, keine nicht an der TK- Anlage nach deren Funktion Anlage angemeldet Bedienungsanleitung Tastenbeleuchtung Klingeltastenmodul Programmierung der TK-...
  • Seite 15: Technische Daten

    Tasten 1 Tastenrahmen mit einer Taste 1 Aufputz-Rahmen 1 4-poliger Steckverbinder 1 Torx-Schraubendreher 2 Flossen-Dübel S6 2 Schrauben 4 x 30 1 Kabeltülle 1 Montage- und Bedienungsanleitung 2 Torxschrauben 4 Spreizklemmen 4 Schrauben für Spreizklemmen DoorLine T01/T02 - 13 -...
  • Seite 16 Herausgeber: Deutsche Telekom AG Änderungen vorbehalten. MatNr: 665 517 548-1 Stand: 12.99 Gedruckt auf umweltfreundlichem Recyclingpapier.
