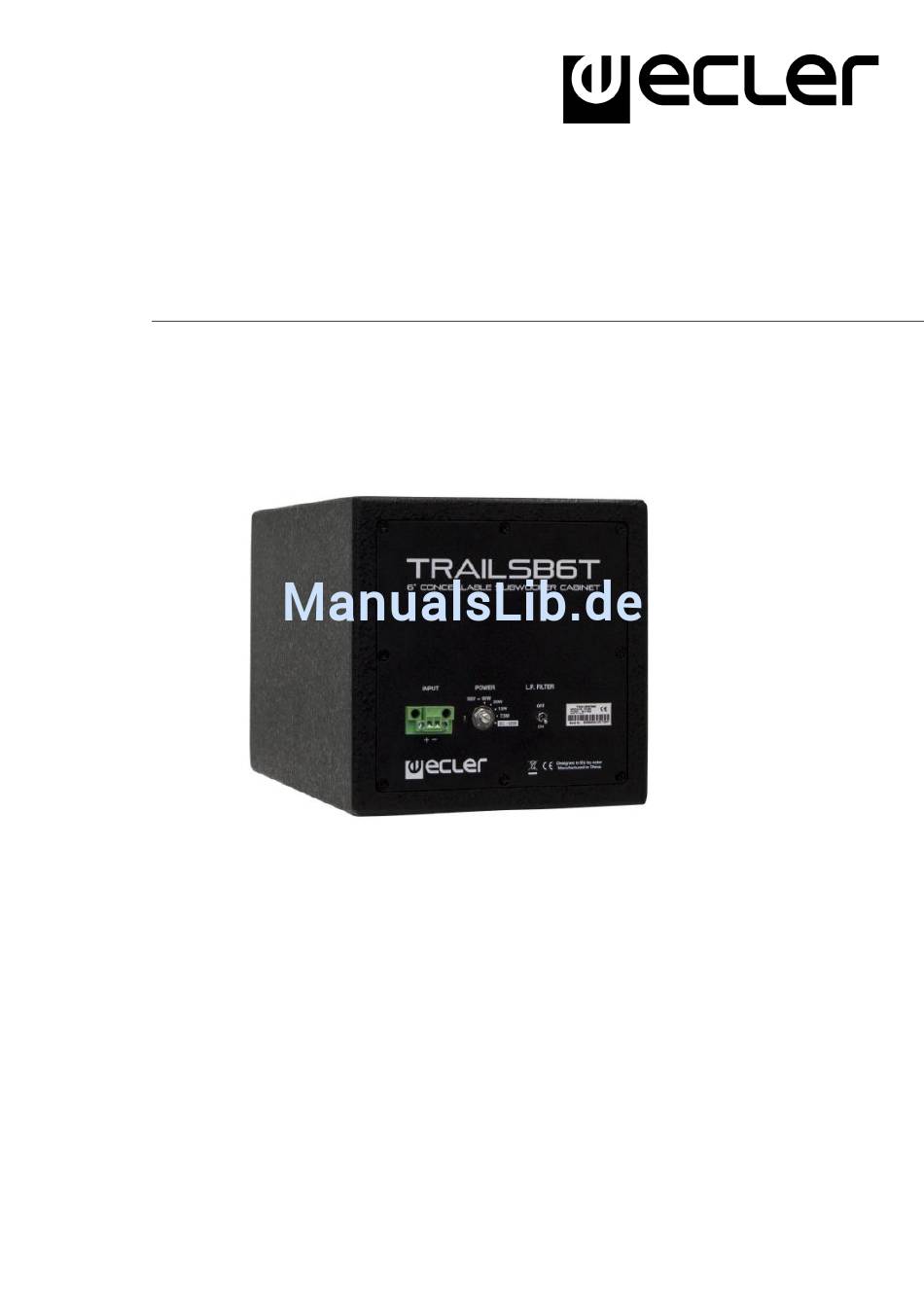

- Seite 1 TRAILSB6T LAUTSPRECHERBOXEN Versteckt einbaubarer Subwoofer BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ................3 WICHTIGE SICHERHEITSHINWEISE ..............4 WICHTIGER HINWEIS ..................6 EINFÜHRUNG ....................6 DIE WICHTIGSTEN MERKMALE ............... 6 ANSCHLUSS ....................7 EINBAUORT UND MONTAGE ................8 6.1 Einbau in abgehängten Decken ..............9 6.2 Vorgehensweise für die Oberflächenmontage ..........10 6.3 Vorgehensweise für den Einbau hinter einer Trennwand ...... -
Seite 3: Wichtige Vorbemerkung
1. WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Benutzer darauf hinweisen, dass mit dem Gerät wichtige Gebrauchs- und Wartungs-(Service-)anleitungen in dieser Gebrauchsanweisung geliefert wurden. -
Seite 4: Wichtige Sicherheitshinweise
2. WICHTIGE SICHERHEITSHINWEISE Lesen Sie diese Anweisung durch. Bewahren Sie diese Anweisung gut auf. Beachten Sie alle Warnhinweise. Befolgen Sie alle Anweisungen. Benutzen Sie das Gerät nicht in der Nähe von Wasser. Reinigen Sie es nur mit einem trockenem Tuch. Blockieren Sie keine Lüftungsöffnungen. - Seite 5 Dieses Produkt darf unter keinen Umständen als unsortierter WARNUNG: Siedlungsabfall entsorgt werden. Gehe nächsten Abfallverwertungszentrum für elektrische und elektronische Geräte. NEEC AUDIO BARCELONA, S.L. übernimmt keine Haftung für Schäden, die Personen, Tieren oder Gegenständen durch die Nichtbeachtung der obigen Warnungen entstehen können.
-
Seite 6: Wichtiger Hinweis
Herzlichen Glückwunsch! Sie haben das Ergebnis eines wohldurchdachten Designs und einer sorgfältigen Herstellung erworben. Wir bedanken uns für das Vertrauen, das Sie mit der Wahl unseres versteckt einbaubaren Subwoofers TRAILSB6T in uns gesetzt haben. Um eine optimale Betriebsfähigkeit und Leistung zu erzielen, ist es SEHR WICHTIG, dass Sie vor dem Anschluss des Geräts die in dieser Anleitung enthaltenen... -
Seite 7: Anschluss
6. ANSCHLUSS Der TRAILSB6T ist sowohl für niederohmigen als auch für hochohmigen Betrieb ausgelegt. Hierfür hat er an seiner Rückseite einen Umschalter mit 5 Positionen zur Einstellung der gewünschten Arbeitsweise. Die ersten 4 Positionen sind für hochohmigen, die fünfte für niederohmigen Betrieb. -
Seite 8: Einbauort Und Montage
• Soll das Gerät an einer Wand oder Decke montiert werden, so ist darauf zu achten, dass die Oberfläche solide und tragfähig ist. • Einbau in abgehängten Decken: Der TRAILSB6T kann mit Profilen von 60cm Breite in abgehängte Decken eingebaut werden. -
Seite 9: Einbau In Abgehängten Decken
Schutzgitters eine Öffnung von 68mm in die abgehängte Decke schneiden. • Befestigen Sie die Beschläge mit Hilfe der mitgelieferten Schrauben am TRAILSB6T. Sie können dafür die Löcher benutzen, die sich in den Halterungen für die Anbringung des Befestigungsrohrs in der gewünschten Position befinden. -
Seite 10: Vorgehensweise Für Die Oberflächenmontage
6.2 Vorgehensweise für die Oberflächenmontage • Schrauben Sie den unteren Beschlag in der gewünschten Höhe an der Wand fest. Denken Sie dabei daran, dass der untere Teil des TRAILSB6T auf diesem Winkel ruhen wird. Siehe Abbildung 2. • Überprüfen Sie, ob das System stabil ist, und nehmen Sie die erforderlichen Anschlüsse und Einstellung vor, bevor Sie die obere Halterung anbringen. -
Seite 11: Vorgehensweise Für Den Einbau Hinter Einer Trennwand
Befestigungsrohrs in die Trennwand. • Schrauben Sie den unteren Beschlag in der gewünschten Höhe an der Wand fest. Denken Sie dabei daran, dass der untere Teil des TRAILSB6T auf diesem Winkel ruhen wird und dass Sie das Befestigungsrohr durch die Öffnung in der Trennwand einführen müssen. -
Seite 12: Technische Daten
Connection type Euroblock Dimensions (WxDxH) 200x200x320 mm / 7.9x7.9x12.6 in Weight 6.5 kg / 14.3 lb 9. LIEFERUMFANG • TRAILSB6T • Montagezubehör: 4 Metallbeschläge und 16 Schrauben zu deren Befestigung am Lautsprecher • Befestigungsrohr • Schutzgitter für Befestigungsrohr • Euroblock-Anschluss •... - Seite 13 Aufgrund von Produktionstoleranzen können sich bei allen angegebenen Produktmerkmalen Änderungen ergeben. NEEC AUDIO BARCELONA S.L. behält sich Änderungen oder Verbesserungen in Fertigung und Design vor, welche die angegebenen Daten betreffen können. Motors, 166‐168 08038 Barcelona ‐ Spanien ‐ (+34) 932238403 information@ecler.es www.ecler.com...
