Renusol InterSole SE Installationsanweisung

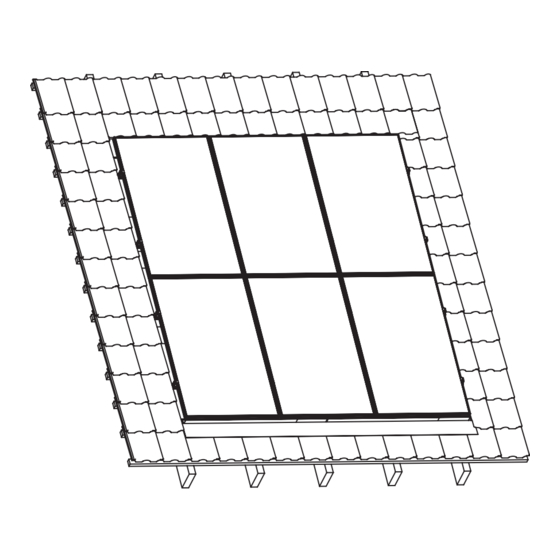

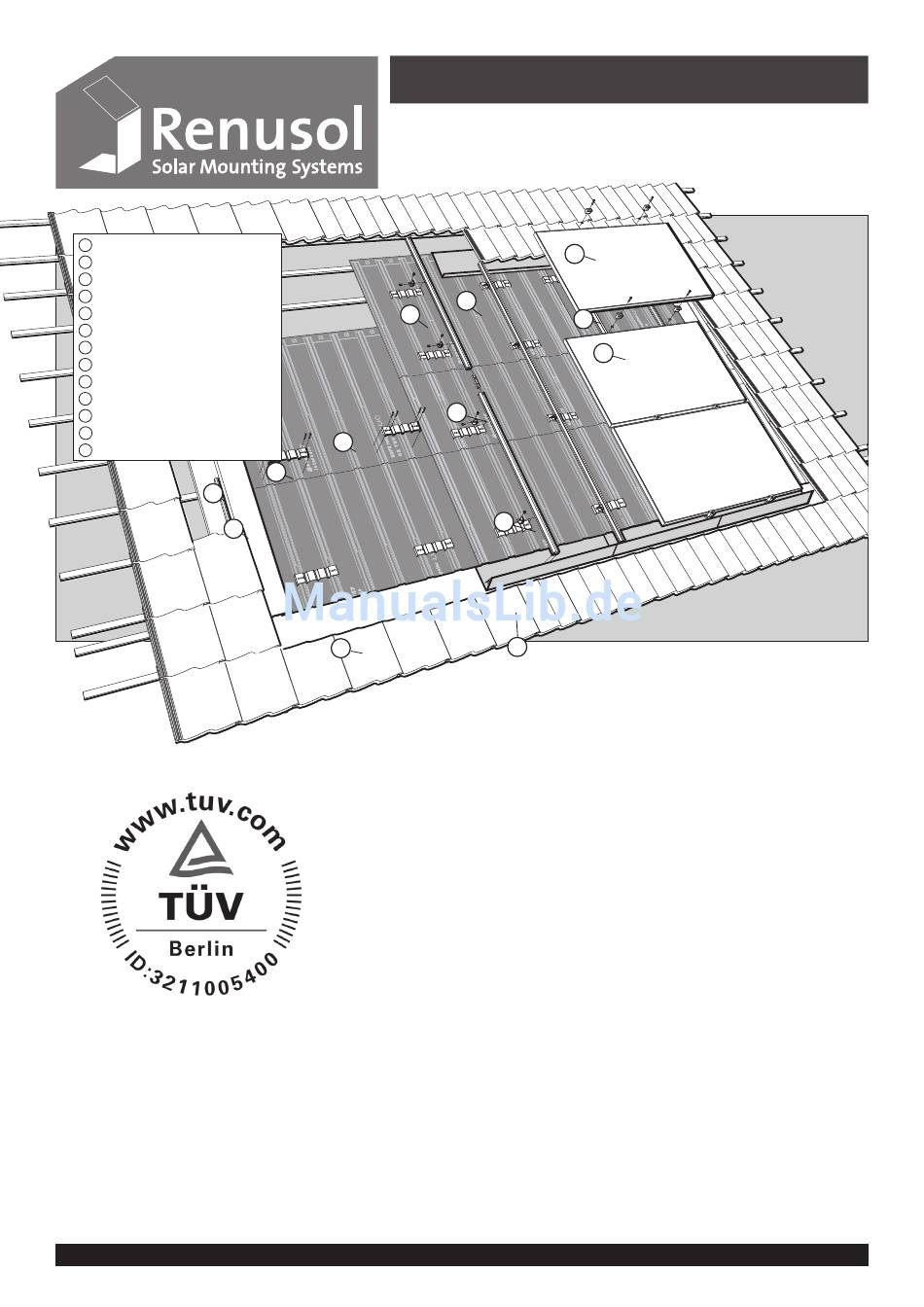

A InterSole
B
Anker
C Abschlussrinne aus Metall
D Kompriband
E Wasserfeste Schürze z.B. Ubiflex
F Montagewinkel
G Schienenverbinder
H Schiene
I Endklemme
J Solarmodule
K Zwischenklemme
L Untere Esthétivette
M Obere Esthétivette
C
D
Renusol GmbH
Deutschland - Köln
Tel.: +49-221-788 707-0
Fax.: +49-221-788 707-99
info@renusol.com
www.renusol.com
Es gelten die Allgemeinen Geschäfts-, sowie Garantiebedingungen von Renusol GmbH.
F
A
B
E
integrieren. Die Dachpfannen werden entfernt und durch Inter-
Sole-Platten (HDPE) ersetzt, welche die Wasserdichtigkeit des
Daches gewährleisten. Die InterSolen werden wie Dachpfannen in
die Latten eingehängt. Auf die InterSole wird ein speziell angefer-
tigter Aluminium-Anker angelegt und mittels Schrauben durch die
InterSole hindurch an die Dachlatten oder Dachbalken fest
geschraubt. Die Anker tragen die Aluminiumschienen, auf welchen
die Module befestigt werden. Gleichzeitig dienen sie dem Installa-
teur als Stufen.
Das System wurde bei BDA (Niederlande) und vom TÜV geprüft.
Die InterSole SE eignet sich hervorragend für Schrägdächer mit
einem Winkel von 15° bis 70° (ohne Esthétivette 20°-70°). Das Sys-
tem soll entworfen und installiert werden laut EN 1991-1-4:2004 Euro-
code 1: Actions on structures und DIN1055:2004.
Wir empfehlen Ihnen, ein Gutachten erstellen zu lassen, um Ihr
System best möglich an die örtlichen Bedingungen anzupassen
und um alle gültigen Vorschriften zu erfüllen.
Gewährleistung nur bei Verwendung des original InterSole
Komplettsystems.
Prüfen Sie unter www.renusol.com den aktuellen Stand der Installationsanleitung.
Installationsanweisung
InterSole SE
I
M
J
K
G
H
L
