AUFBAUANLEITUNG AIRFrame 1
Montage / Aufpumpen des Kajaks

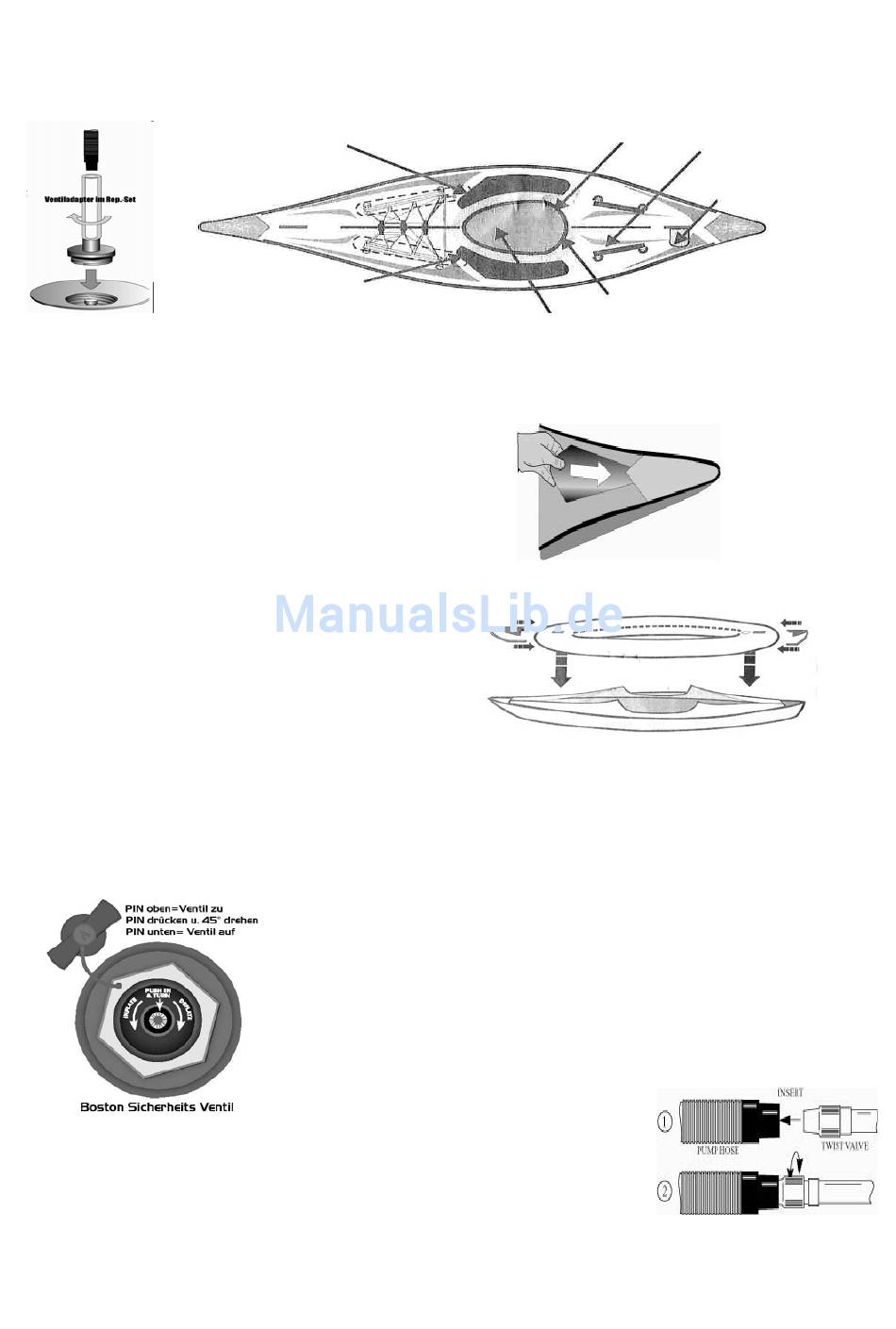

Die nachfolgende Zeichnung zeigt die generelle Montage der AIRFrame Kajaks. Ihr Kajak wurde vom Hersteller bereits vormontiert.
Sie müssen nur noch den verstellbaren Sitz befestigen.
Adapter nur bis 05/2006 Modell
Das Ventiladapter für die Hauptkammern finden Sie im Rep.-Set in der Sitztasche. (nur bei Modelle bis 05/2006 nötig)
Beim aktuellen Boston Sicherheitsventil können Sie jede handelsübliche Pumpe ohne Adapter direkt anschliessen.
1. Vor dem Aufpumpen schieben Sie die ABS Platten in die an Bug
und Heck vorgesehenen silbernen Decktaschen der Außenhaut bis
diese kompl. unter der Abdeckung liegen.
Wichtig bei der Demontage: Entfernen Sie die ABS Platten bevor
Sie das Kajak zusammenlegen. Achten Sie auch beim Tranport in
der Tasche das diese nicht geknickt werden.
2. Ausrichten und Aufpumpen. Gerade bei der
Erstmontage sollten Sie sicherstellen, dass der PVC
Innenschlauch zur Nylon-Schutzhülle und zur Aussenhaut
richtig ausgerichtet ist.
Bringen Sie das Hauptventil der 1.Hauptkammer in Position
(so wie bei der 2.Hauptkammer bereits vormontiert)
Vergewissern Sie sich, daß die vormontierten Alu-Rahmen in
den Spitzen aufrecht stehen und sich an Bug und Heck
befinden.
Wenn sich später die Luftkammern nicht in der richtigen Position befinden oder das Kajak nicht symetrisch wirkt sollten Sie:
- wieder Luft ablassen - den Reißverschluss der grauen Nylon Schutzhülle kompl. öffnen - die 2.Hauptkammer wieder
teilweise aufpumpen - den inneren PVC Schlauch neu ausrichten - Reißverschluss kompl. schließen und die Luftkammern
wieder mit Betriebsdruck füllen. Niemals die Reißverschlüsse der Hülle öffnen, wenn das Kajak noch aufgeblasen ist.
Befüllen Sie das Kajak in der angegebenen Reihenfolge der 7 Luftkammern. Fehler in der Reihenfolge können Schäden an
Ihrem Kajak verursachen. Überpumen Sie nicht max. 0,12 bar = 1.75 psi (s. allgemeine Hinweise)
Nr. 3 "Boden". Öffnen Sie dabei das Drehventil zum Befüllen mit Luft und drehen Sie es zu
wenn die Kammer voll ist. Befüllen Sie das Kajak, bis es sich fest anfühlt.
Achtung: Nicht überfüllen max. 0,07 bar 1,00 PSI
Befüllen Sie jetzt die Deckschläuche und Süllrandprofile der Kammern 4 - 7. Befestigen Sie
vorab die Velcro- (Klett)verschlüsse der Süllrandprofile so, dass diese fest geschlossen
sind. Mit den Kammern 6 - 7 erreichen Sie die gewünschte Deckhöhe. Vergewissern Sie sich,
daß alle Ventile richtig und fest geschlossen sind. Gehen Sie sicher, daß die Ventilschläuche
nicht beim Sitzen stören.
Toll Free - 866-262-9076 - email info@advancedelements.com - www.advancedelements.com
6+7 Deckkammer
6+7 Deckkammer
Befüllen Sie die 1. Hauptkammer. Schrauben Sie die Schmetterlingskappe am Ventil auf
und prüfen Sie, daß der blaue Pin im Ventil oben=geschlossen ist. Befüllen Sie die 1.
Hauptkammer zu 50% oder bis die graue Nylon-Schutzhülle sich zu füllen beginnt.
Befüllen Sie die 2. Hauptkammer, wie 1.Kammer bis sie sich fest anfühlt. Schließen Sie die
Schmetterlingsklappen der Kammern 1 und 2 fest. Die Kammern 1 und 2 sind getrennte
Kammern deren jeweiliger Gegendruck die graue Nylon-Schutzhülle stabilisiert. Beide
Kammern sollten gleichmäßig mit Luft befüllt sein, zu Ihrer Sicherheit, falls eine Kammer auf
dem Wasser an Druck verliert.
Legen Sie die Bodenkammer mittig in die äußere Hülle,
das Ventil zeigt dabei nach oben. Befüllen Sie Kammer
Advanced Elements, Inc.
P.O. Box 5128, Concord, CA 94524
4+5 Süllrandkammer
2. Hauptkammer max
1. Hauptkammer max 0,12bar
4+5 Süllrandkammer
3. Boden max 0,07bar
1. Montage der ABS Platten
1. Lage PVC Innenschlauch
2. Lage Nylon-Schutzhülle mit RV
3. Lage Aussenhaut
0,12bar
Drehventil Kammer 3-7
