Inhaltszusammenfassung für Gardenline 77768

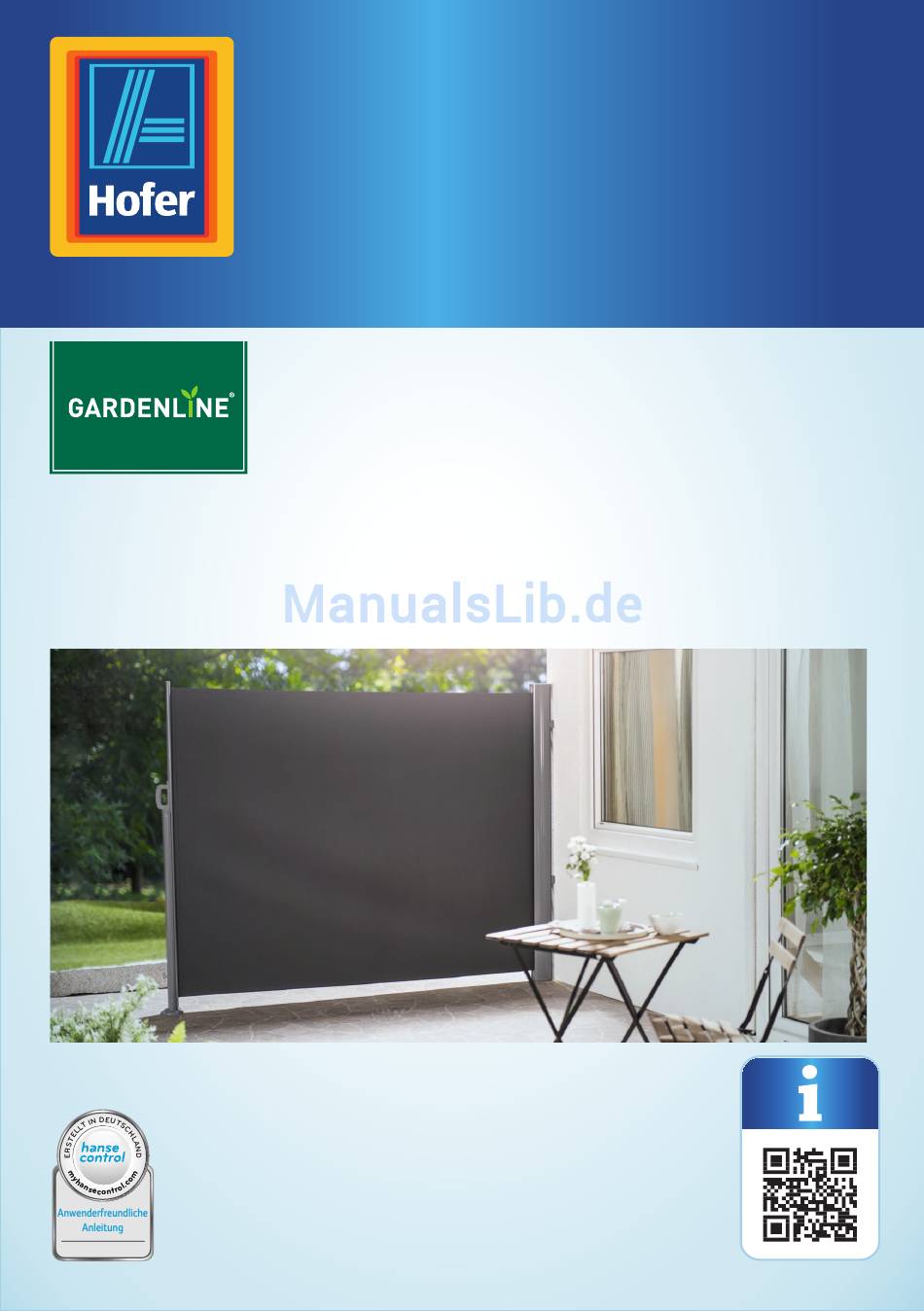

- Seite 1 Montageanleitung Da bin ich mir sicher. SEITENMARKISE ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ........................ 3 Lieferumfang/Produktteile ................... 5 QR-Codes ......................... 6 Allgemeines ......................7 Montageanleitung lesen und aufbewahren............7 Zeichenerklärung ....................... 7 Sicherheit ....................... 8 Bestimmungsgemäßer Gebrauch ................8 Sicherheitshinweise ....................8 Verwendung......................11 Markise und Lieferumfang prüfen ................11 Prüfung des Einbauortes ..................11 Windwiderstandsklassen ..................12 Montagematerial .......................13 Montage ........................14... -
Seite 3: Übersicht
Übersicht Übersicht... - Seite 4 Übersicht...
-
Seite 5: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Feststellschiene Seitenmarkise Feststellschienenhalterung Untere Konsole (Wandhalterung) Wandkonsole, 2× Obere Konsole (Wandhalterung) Ankerbolzen, 4× Standfuß Wandhalterung Wandgehäuse Tuch Griff Schraube, 8× (ohne Abbildung) Dübel, 8× (ohne Abbildung) -
Seite 6: Qr-Codes
QR-Codes QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone- Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 7: Allgemeines
Allgemeines Allgemeines Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu dieser Seitenmarkise (im Folgenden nur „Markise“ genannt). Sie enthält wichtige Informationen zur Monta- ge und Handhabung. Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinwei- se, sorgfältig durch, bevor Sie die Markise montieren und einsetzen. Die Nichtbe- achtung dieser Montageanleitung kann zu schweren Verletzungen oder zu Schä- den an der Markise führen. -
Seite 8: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Die Markise ist ausschließlich als Sicht- und Sonnenschutz im Außenbereich konzi- piert. Sie ist ausschließlich für den Privatgebrauch bestimmt und nicht für den ge- werblichen Bereich geeignet. Verwenden Sie die Markise nur wie in dieser Montageanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... - Seite 9 Sicherheit − Stellen Sie sicher, dass die Markise aus der Verpackung ent- nommen worden ist, wenn Sie die Markise unter Anwendung von Tragseilen an einer höheren Stelle montieren. Stellen Sie ebenfalls sicher, dass die Tragseile der Belastung standhalten und so befestigt werden, dass sie nicht wegrutschen können. Die Markise sollte gleichmäßig und in horizontaler Position an- gehoben werden.
- Seite 10 Sicherheit VORSICHT! Quetschgefahr! Es besteht Quetschgefahr zwischen Frontschiene, beweglichen Profilen und dem Gehäuse. − Achten Sie darauf, dass Kleidung oder Körperteile nicht von der Markise erfasst und eingezogen werden. HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Markise kann zu Beschädigun- gen der Markise führen. −...
-
Seite 11: Verwendung
Verwendung − Verwenden Sie nur vom Hersteller zugelassene Ersatzteile. − Beim Demontieren der Markise müssen die vorgespannten Teile (z. B. Rückzugsysteme) vollständig entspannt sein. Verwendung Markise und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Mes- ser oder anderen spitzen Gegenständen öffnen, kann die Markise schnell beschädigt werden. -
Seite 12: Windwiderstandsklassen
Prüfung des Einbauortes 1. Prüfen Sie vor der Montage, ob die Wand an der Montagestelle über eine ausrei- chende Tragfähigkeit verfügt. Besondere Vorsicht ist geboten, wenn die Markise an einer isolierten Wand oder Decke montiert werden soll, da die steigenden Ansprüche an die Wärmeisolierung die Aufnahmefähigkeit der Zugkraft von An- kerbolzen und anderer Befestigungselemente reduziert. -
Seite 13: Montagematerial
Prüfung des Einbauortes Mit Hilfe der nachstehenden Tabelle können verschiedene Windstärken durch die Beobachtung von Baumbewegungen identifiziert werden: Windwider- Beaufort- Windgeschwin- Auswirkung standsklasse stärke digkeit 1–3 bis zu 19 km/h Blätter und kleine Zweige be- wegen sich ständig 20–27 km/h Kleine Äste beginnen, sich zu bewegen, loses Papier wird an- gehoben. -
Seite 14: Montage
Montage Porenbeton Wand z. B. Mauerwerkset TOX Wallix Gasbeton/PB2 Wand/isoliert z. B. TOX Thermo Proof Plus Hohlwand Wand/isoliert z. B. TOX Thermo Proof Plus Montage WARNUNG! Verletzungsgefahr! Bei der Montage besteht Verletzungsgefahr! − Stellen Sie sicher, dass der Monteur über ausreichende Kennt- nisse in den folgenden Bereichen verfügt: •... -
Seite 15: Markise Montieren
Montage 1 Markise montieren Schritt 1.1 Konsolen montieren Achten Sie darauf, dass die Montage- stelle gerade ist, um einen festen Sitz der Konsolen zu gewährleisten. 1. Nehmen Sie die Markise aus der Verpackung. 2. Wählen Sie die Montagestelle aus. 3. Markieren Sie die Bohrlöcher für die Wandkonsolen wie abgebildet (siehe Schritt 1). -
Seite 16: Schritt 2.1 Wandmontage
Montage 2 Markisenhalterung montieren Sie können die Markisenhalterung entweder an einer gegenüberliegen Wand (siehe Kap. 2.1) oder mithilfe des Standfußes im Boden montieren (siehe Kap. 2.2 und 2.3) Schritt 2.1 Wandmontage 1. Montieren Sie die untere und obere Konsole für eine wand- montierte Halterung (z. -
Seite 17: Standfußmontage
Montage Schritt 2.2 Standfußmontage Der Abstand zwischen den Bohrungen (Mitte zu Mitte) muss 62 mm betragen. Die Bohrlöcher müssen 70 mm tief sein. Der Abstand von der Wand darf 160 cm nicht überschreiten. Der Boden muss auf gleicher Höhe mit der wandmon- tierten Markise sein. -
Seite 18: Verwendung Der Feststellschiene
Montage 3 Markise verwenden Schritt 3.1 Verwendung der wandmontierten Halterung Markise ausziehen: 1. Ziehen Sie den Griff horizontal in Richtung der gegenüberliegenden Wand. 2. Hängen Sie den Haken in den Griff in der oberen Konsole ein und schieben Sie die Markise nach unten in die untere Konsole 3. -
Seite 19: Feststellschienenhalterung Verwenden
Reinigung und Wartung Schritt 3.3 Feststellschienenhalterung verwenden Sie können die Feststellschiene demon- tieren und an der Markise befestigen, wenn Sie diese nicht nutzen. 1. Schrauben Sie die Feststell- schiene gegen den Uhrzeigersinn aus dem montierten Standfuß 2. Klicken Sie die Feststellschiene in die Feststellschienenhalterung Reinigung und Wartung HINWEIS! -
Seite 20: Gestell Reinigen
Reinigung und Wartung 3. Befeuchten Sie das Tuch mit einem Gartenschlauch. 4. Mischen Sie milde Seife mit lauwarmem Wasser und reinigen Sie das Tuch mit ei- ner weichen Bürste von beiden Seiten. 5. Lassen Sie die Seifenlauge zehn Minuten einwirken und spülen Sie das Tuch an- schließend gründlich mit einem Gartenschlauch ab. -
Seite 21: Fehlersuche
Ermitteln Sie die quietschende Stelle während des Betriebs. geschmiert werden. und schmieren Sie diese (siehe Kap. „Reinigung und Wartung“). Technische Daten Modell: 77768 Höhe der Markise: 1 600 mm Max. Ausfahrweite (Standfußmontage): 1 600 mm Max. Ausfahrweite (Montage mit Wandhalterung):... -
Seite 22: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Kar- ton zum Altpapier, Folien in die Wertstoffsammlung. Markise entsorgen − Entsorgen Sie die Markise entsprechend den in Ihrem Land gültigen Gesetzen und Bestimmungen. - Seite 23 Da bin ich mir sicher. VERTRIEBEN DURCH: J.G.SCHÜTTE NONFOOD GMBH & CO. KG BORNSTR. 16/17 28195 BREMEN GERMANY KUNDENDIENST 77768 +49 421-3042-237 www.jgs.de JAHRE MODELL: GARANTIE 77768 05/2018...
