Inhaltszusammenfassung für Audiolab 8200AP
- Seite 1 8200AP Bedienungsanleitung Seite 1...
-
Seite 2: Inhaltsverzeichnis
Audio- und Video- Anschlüsse ………………………………. Weitere Anschlüsse …………………………………………… Anschluss-Skizze ……..……………………………………….. Fernbedienung ………………………………………………… Einrichten des 8200AP ……………………………………….. Hauptmenü - Einstellen der Lautsprechergrößen ………… Hauptmenü - Einstellen der Lautsprecherabstände ……… Hauptmenü – Einstellen der Lautsprecherpegel ....Hauptmenü – Setupoptionen für den Analogbetrieb .. -
Seite 3: Aufstellung Und Sicherheitshinweise
Warnung: Die Batterie (Batterie oder Batterien oder Batteriepack) soll nicht extremer Hitze wie Aufstellung und Sicherheitshinweise direktem Sonnenschein, Feuer oder ähnlichem ausgesetzt werden. Verwenden Sie nur vom Hersteller zugelassene Zubehörteile und Ergänzungen. Verwenden Sie nur einen Wagen/Ständer/Stativ/Konsole oder Tisch gemäss der Beschreibung des Herstellers, oder welche gemeinsam mit dem Gerät ver- kauft wurden. -
Seite 4: Einführung - Spieler Und Formate
Es wurde so konstruiert, dass es keine Erdungsverbindung zur Elektrischen Erdung benötigt. Der 8200AP ist HDMI 1.4 konform und wird Ihnen unter den meisten Umständen erlauben, all die oben genannten Formate zu genießen. Netzanschluss: Die Netzspannung der Geräte von Audiolab ist an der Rückseite angegeben. -
Seite 5: Die Audioformate Des Audiolab 8200Ap
Die Audioformate des Audiolab 8200AP SPDIF Digitaleingänge – Optisch und Koaxial. Der 8200AP verfügt über vier verschiedene Eingangstypen: Stereo Analog, 7.1 Analog, SPDIF digital (optisch und koaxial) sowie HDMI. Dekodierungsoptionen Kodiertes Format Standard in Fettschrift Alle diese Eingänge (mit der Ausnahme von 7.1 Analog) verfügen über Verarbeitungsoptionen. -
Seite 6: Vorbereitungen
Lautsprecheraufstellung. Wenn Sie verschiedene Verstärker benutzen: Der 8200AP ist ein 7.1 Kanal Prozessor. Er erlaubt Ihnen den Anschluss von sieben Kanälen: Einige Endverstärker invertieren die Phase – in einem gemischten System ist es gut möglich, Vorne Links, Vorne Mitte, Vorne Rechts, Surround Links, Surround Rechts, Hinten Links und dass sogar, wenn die Lautsprecher richtig angeschlossen sind, einer oder mehrere mit fal- Hinten Rechts, plus ein Subwooferkanal. - Seite 7 Finden Sie nähere Informationen in der Bedienungsanleitung des Subwoofers. Verstärkung und Wirksamkeit. Der 8200AP kann über einen großen Bereich im Lautstärkepegel angepasst werden, sodass Unterschiede im Verstärkungsfaktor (der Endverstärker) und Wirkungsgrad (der Lautsprecher) vollkommen ausgeglichen werden können. Alle Verstärker von Audiolab verfügen unabhängig von ihrer Ausgangsleistung über die gleichen Verstärkungfaktoren.
-
Seite 8: Bedienungselemente Und Anschlüsse

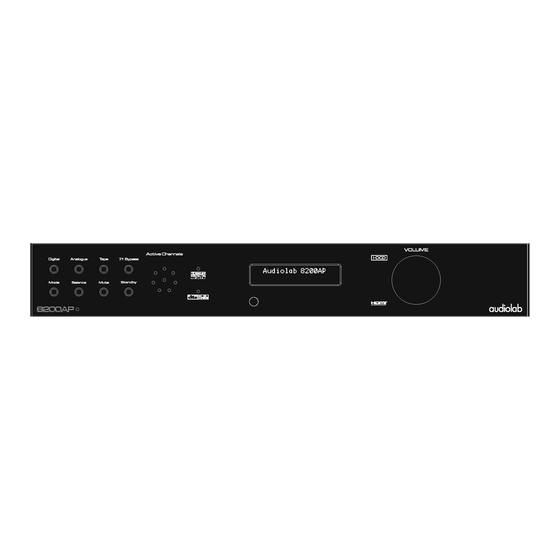

2. Bedienungselemente und Anschlüsse Digitaler Eingangswähler Analoger Eingangswähler Tonband- Eingangswähler Externer 7.1 (Bypass) Eingang Anzeige der Aktiven Kanäle Anzeige für Dolby/dts Modus Anzeigefenster Lautstärkeregler Sensor für die Fernbedienung Power Taste Mute Taste Standby Anzeige Balancetaste Betriebsartenwähler Netzsicherung Netzschalter Ein/Aus Externer 7.1 Anschluss Trigger- Ausgang HDMI Ausgang HDMI Eingänge... -
Seite 9: Audio- Und Videoanschlüsse
Stereo- Analogeingänge: VCR, SAT, TV und AUX. Diese sind elektrisch Ihr 8200AP verfügt über vier optische Eingänge: OPT1, OPT2 und identisch und könnenfür jede analoge Stereo Audioquelle verwendet OPT4. Diese sollten mittels eines hochwertigen optischen Kabels werden. mit den TOSLINK Ausgängen der Quellenkomponenten verbunden werden. -
Seite 10: Weitere Anschlüsse
RS232 Befehle verwendet werden. Kontaktieren Sie da- zu bitte Audiolab bezüglich weiterer Informationen. Schalten Sie den 8200AP ein. Wird der 8200AP nun in den Standby-Modus versetzt und wieder zurück, dann schaltet sich Netzanschluss. jetzt auch der 8200X7 in den Standby-Modus und wieder zurück. -
Seite 11: Anschlussskizze
Audio / Video Verbindungen 5. Anschlussskizze Sie benötigen eine Quelle für Audio-Visuelle Signale wie einen DVD Spieler, welcher die Daten an Ihren 8200AP liefert. CD Spieler und herkömmliche DVD Spieler sollten mittels der (optischen oder koaxialen) SPDIF Digitaleingänge angeschlos- sen werden. Sie benötigen dazu ein einzelnes Digitalkabel mit Cinchsteckern für die koaxialen Anschlüsse oder ein optisches... -
Seite 12: Fernbedienung
Richten Sie die FB auf den FB- Empfänger aus und drücken Ein- und Ausschalten der Stummschaltung (Mute) Sie die gewünschte Taste. Die FB sollte sich in einem Ab- stand von maximal 15 m vom 8200AP befinden, und zwi- schen den beiden Komponenten muss Sichtverbindung be- stehen. -
Seite 13: Einrichten Des 8200Ap
Netz getrennt wird, vorausgesetzt, sie wurden abgespeichert. Leistung erbringen, bis Sie es voll eingerichtet haben. Auch kann es sein, dass die voreinge- Sie müssen Ihr Fernsehgerät mit dem OSD Ausgang des 8200AP verbinden, um die On- stellten Konfigurationen nicht mit ihrem System übereinstimmen. -
Seite 14: Hauptmenü - Einstellen Der Lautsprechergrößen
Drücken Sie die ▲▼ Tasten, um „Speaker Sizes“ zu wählen. 7b. Einrichten des 8200AP - 2 Drücken Sie ENTER. Drücken Sie die ▲▼ Tasten, um „Surround“ zu wählen. Drücken Sie OK. Drücken Sie die ▲▼ Tasten, um „Speaker Sizes“ zu wählen. -
Seite 15: Hauptmenü - Einstellen Der Lautsprecherpegel
30 dB. Dieser Masterpegel kann mit dem Lautstärkeregler an der Vorderseite des 8200AP auf der DVD und die Lautstärke auf. Im obigen Beispiel empfängt der 8200AP ein DTS ko- oder mittels Fernbedienung auf Ihr System abgestimmt werden. Verstellen Sie die Lautstär- diertes Material im 5.1 Modus. -
Seite 16: Hdmi Setup
SPDIF Ausgang mit einem Digitaleingang des 8200AP verbinden. Sie können jetzt Mittenkanal und den linken / rechten Frontlautsprecher auszurichten, von „no sound“ (kein DVDs anschauen oder AUDIO oder AV Inhalte per 8200AP streamen. (siehe Seite 9 be- Ton) in der Mitte bis hin zu „Full“ (voller) Konzentration auf die Mitte. -
Seite 17: Hauptmenü - Einstellen Der Hdmi Eingangsoptionen
Wird dieser Datenstrom entfernt, dann verstummt nach einer gewissen Zeit auch der Spieler. Wählt man „Bypass“, dann wird der EDID vom Monitor auf den 8200AP kopiert und vom Mo- nitor verarbeitbarer Ton wird an den Monitor weitergeleitet. Dieser Zeitabstand kann auf entweder Fast oder Slow eingestellt werden. „Slow“ erhöht die Zeit, welche der Prozessor eingeschaltet bleibt, nachdem ein Signal unterbrochen wurde oder stoppt. -
Seite 18: Einführung In Die Bedienung
Name ist im Speicher festgehalten. Ein- und Ausschalten. Trigger Ausgang. Es gibt am 8200AP drei Trigger, und jeder davon kann so eingestellt werden, dass er bei un- Überzeugen Sie sich, dass Ihr(e) Endverstärker ausgeschaltet ist (sind). -
Seite 19: Analoge Eingänge Und Bildschirmanzeigen
Tape Taste an der Vorderseite des 8200AP abhören. Der 7.1 Eingang leitet die 7.1 analogen Eingänge an der Rückseite direkt zum Lautstärkereg- ler des 8200AP. Wenn Sie diesen Eingang wählen, dann hören Sie ein Relais arbeiten, wenn ieser Eingang gewählt wird, und alle Bearbeitungsfunktionen sind deaktiviert. -
Seite 20: Lautstärke- Und Balanceregler
Lautstärke zurück, wenn er das nächste Mal eingeschaltet überhaupt möglich ist. Dies sollten Sie stets beachten, wird. Betrug die letzte Lautstärke über – 20 dB, dann schaltet der 8200AP bei einem Pegel- wenn Sie über zusätzliches Processing nachdenken. -
Seite 21: Forced Stereo
8200AP betriebsbereit und die Anzeige ausgeschaltet ist, dann bleibt nur das Standby-Licht Einstellen der Größe der Frontlautsprecher an, um anzuzeigen, dass das Gerät aktiv ist. Wenn Sie den 8200AP auf Standby schalten, während die Anzeige ausgeschaltet ist, wird Drücken Sie die ◄► Tasten, um zwischen Large und Small zu wechseln. - Seite 22 Drücken Sie die ◄► Tasten, um Frequenzen von 40 Hz. Bis 120 Hz. in Schritten von 10 Hz. Wenn Sie über zwei Rücklautsprecher verfügen: Sie werden aufgefordert, den Abstand einzustellen. jedes Lautsprechers zum Hörplatz einzugeben. Wenn Sie Small wählen: Wenn Sie nur einen (Center Back) Lautsprecher haben: Drücken Sie die ◄►...
-
Seite 23: Update Der Firmware
Update der Firmware Falls Sie den Pegel einstellen, aber den Subwoofer noch nicht im Setup Menü einge- Dieses Menü sollte nur verwendet werden, wenn Teile der Firmware des 8200AP aktualisiert stellt haben: Befolgen Sie den Ablauf wie auf Seite 14 beschrieben. -
Seite 24: Behebung Von Problemen
Der Ton kommt nur von einigen der Lautsprecher 10. Behebung von Problemen Ist der 8200AP so eingestellt, dass er alle Lautsprecher in Ihrer Anlage verwendet? Ist eine passende Surround Sound Quelle angewählt und spielt sie? Liefert der Spieler Mehrkanaldaten, wenn sie eine Digitalquelle spielen? ... -
Seite 25: Digitaleingänge
0 dBu (775 mV) Lautstärkeregelung - 90 dB bis + 15 dB mit 1 dB Schritten Audiolab behält sich das Recht vor, Design und Daten ohne Ankündigung zu ändern. Kanalungleichlauf < 0,1 dB Die Daten können von Land zu Land variieren. -
Seite 26: Produkteigenschaften
Getrennte Stromversorgungen für Analogen und Digitalen Bereich 10 Geregelte Stromversorgungen Jitterreduktionsschaltkreis für neu getaktete HDMI AudioUhr Q-SET = Easy System Setup via Display an der Vorderseite Triggerausgänge Produkteigenschaften: Audio Verarbeitungsmodi: Dolby Digital: Dolby Digital EX: ... - Seite 27 IAD GmbH. International Audio Distribution Johann- Georg- Halske- Str. 11 41 352 Korschenbroich Deutschland Tel.: 0049-2161-61783-0 Fax: 0049-2161-61783-50 E-Mail: info@iad-gmbh.de Code: AH11-MNL0007 Satz- und Druckfehler vorbehalten. Seite 27...
