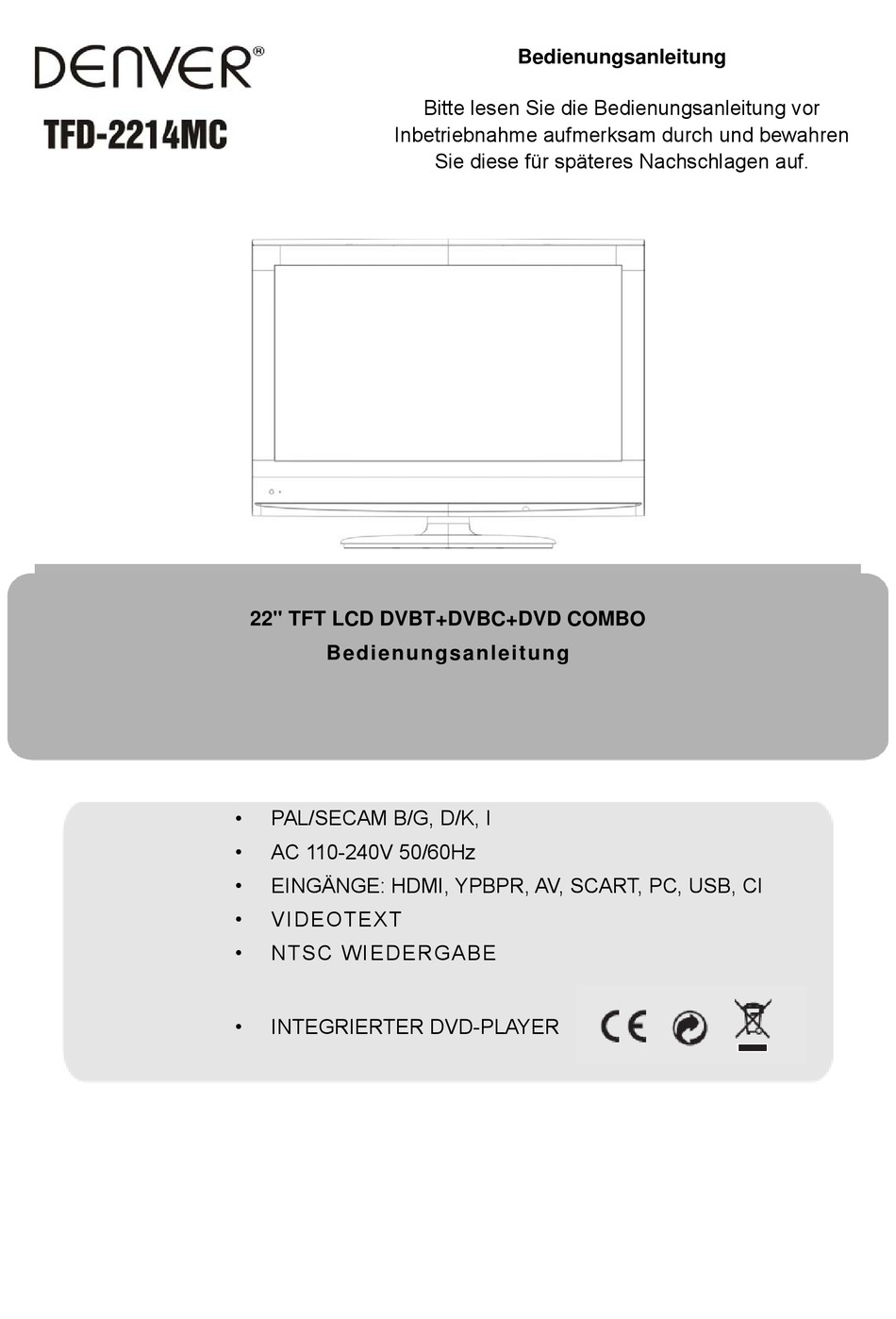

Bedienungsanleitung
Bitte lesen Sie die Bedienungsanleitung vor
Inbetriebnahme aufmerksam durch und bewahren
Sie diese für späteres Nachschlagen auf.
22" TFT LCD DVBT+DVBC+DVD COMBO
Bedienungsanleitung
PAL/SECAM B/G, D/K, I
AC 110-240V 50/60Hz
EINGÄNGE: HDMI, YPBPR, AV, SCART, PC, USB, CI
VIDEOTEXT
NTSC WIEDERGABE
INTEGRIERTER DVD-PLAYER
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Denver TFD-2214MC
Inhaltszusammenfassung für Denver TFD-2214MC
- Seite 1 Bedienungsanleitung Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme aufmerksam durch und bewahren Sie diese für späteres Nachschlagen auf. 22" TFT LCD DVBT+DVBC+DVD COMBO Bedienungsanleitung PAL/SECAM B/G, D/K, I AC 110-240V 50/60Hz EINGÄNGE: HDMI, YPBPR, AV, SCART, PC, USB, CI VIDEOTEXT NTSC WIEDERGABE INTEGRIERTER DVD-PLAYER...
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt Wichtige Sicherheitshinweise Warn- und Vorsichtshinweise Bedienelemente (TV) Bedienelemente (DVD) Geräterückseite Anschlüsse Fernbedienung 10-11 Allgemeine Bedienungshinweise 12-21 Ersteinstellungen (DVD) 22-23 Störungserkennung... -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE WA R N U N G STROMSCHLAGGEFAHR NICHT ÖFFNEN WA R N U N G : ZUR VERMEIDUNG VON STROMSCHLAG GERÄTEGEHÄUSE NICHT ÖFFNEN. ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN TEILE IM INNERN DES GERÄTS. REPARATUR UND WARTUNG NUR DURCH FACHPERSONAL. -
Seite 5: Warn- Und Vorsichtshinweise
WARN- UND VORSICHTSHINWEISE Vorsicht Führen Sie keine Fremdkörper in die Öffnungen des Geräts ein. Verschütten Sie keine Flüssigkeiten auf dem Gerät. Vorsicht Führen Sie keine Fremdkörper in die Öffnungen des Geräts ein, das kann zu Feuer und Stromschlag führen. Vorsicht Stellen Sie das Gerät nicht auf eine unstabile Fläche. -
Seite 6: Bedienelemente (Tv)
B E D I E N E L E M E N T E ( T V ) Frontansicht Fernseher 1. Sensor Fernbedienung 2. LED-Statusanzeige 3. Ein/Stand-by 4. QUELLE 5. MENÜ 6. Kanalwahl+ 7. Kanalwahl - 8. Lautstärke + 9. Lautstärke - Fernseher einschalten Stellen Sie den Fernseher korrekt auf und schließen Sie das Netzteil am Netzteileingang DC 12 V auf der Rückseite an. -
Seite 8: Bedienelemente (Dvd)
BEDIENELEMENTE (DVD) 1. DVD-Slot 2. Wiedergabe/Pause 3. Stopp 4. Öffnen/Schließen Schalten Sie den Fernseher ein und stellen Sie den Signaleingang auf DVD ein. Setzen Sie eine DVD in das Laufwerk ein, sie wird automatisch eingezogen. Hinweise: 1. Bringen Sie auf Discs keine Aufkleber an. 2. -
Seite 9: Geräterückseite
GERÄTERÜCKSEITE KOPFHÖRER SPDIF PC-A IN HDMI YPbPr VIDEO SCART DC IN 12 V NETZTEILEINGANG HINWEIS: Vorsicht beim Anschluss anderer Geräte Beim Anschluss externer Geräte an diesem Fernseher lesen Sie bitte die Bedienungsanleitungen der externen Geräte ebenfalls aufmerksam durch. Schalten Sie alle Geräte vor dem Anschluss aus. Achten Sie stets auf einen korrekten Anschluss. -
Seite 10: Anschlüsse
Anschlüsse PC-Anschluss Schließen Sie einen PC über D-SUB Kabel und Audiokabel am Fernseher an.Video und Audio vom Computer werden auf den Fernseher übertragen. Das Format VGA 1280x800 bei 60 Hz gibt Ihnen die beste Bildqualität. LINKE SEITE Audio cable (stereo mini plugs) Audiokabel (Stereo-Miniklinke) To audio output jack An Audioausgang D-Sub cable (analog RGB) - Seite 11 Fernsehers an. Schließen Sie die Audioausgänge des DVD-Players über AV-Kabel an den Audioeingängen (Cinch/RCA rot und weiß) des Fernsehers an. Nehmen Sie den Anschluss in der gleichen Reihe vor, wie der Videoanschluss und achten Sie auf die Farbcodierung. Bitte beachten Sie: Die YPbPr-Anschlüsse auf DVD-Playern sind manchmal als YCbCr oder Y, B- Y und R-Y markiert.
-
Seite 12: Left Side
Anschluss eines DVD-Players über HDMI-Kabel Nehmen Sie den Anschluss mit einem HDMI-Kabel am HDMI-Port des DVD-Players und des Fernsehers vor. LINKE SEITE Antennenanschluss und Kopfhörer Benutzen Sie ein RF-Kabel zum Anschluss des Antenneneingangs an Ihrer Hausantenne, am Digital- oder Satellitenempfänger. Stereo-Kopfhörer schließen Sie über die Kopfhörerbuchse am Fernseher an. -
Seite 13: Fernbedienung
Fernbedienung STANDBY: LCD-Fernseher ein und ausschalten (Stand-by-Modus). AUTO: Automatische Bildschirmkonfiguration als PC-Monitor. MUTE: Stummschaltung. Mit erneutem Tastendruck oder VOL+ Stummschaltung wieder aufheben. 0-9: Zifferntasten zur Direkteingabe eines Fernsehkanals. Im Videotext Eingabe von Seitenzahlen. -/--: Eingabe mehrstelliger Kanalnummern, beispielsweise - für 1, -- für 11, --- für 111, ---- für 1111. - Seite 14 • : Skip+ zum nächsten Kapitel. • : Zeitverschiebung oder schneller Rücklauf. • : Zeitverschiebung oder schneller Vorlauf. ROT/GRÜN/GELB/BLAU: Farbtasten zur Navigation.
- Seite 15 Fernbedienung (DVD-Player) : Disc ausgeben. : Skip+/- zum nächsten/vorherigen Kapitel (DVD). : Schneller Vorlauf/Rücklauf mit 5 verschiedenen Geschwindigkeiten. Mit Rückkehr zur Normalwiedergabe. REPEAT: Wiederholung Titel (DVD) oder alle Tracks (CD). : Wiedergabe starten und unterbrechen (Pause). : Wiedergabe beenden. TITLE: DVD: Titelmenü aufrufen, mit navigieren und mit OK Auswahl bestätigen.
-
Seite 16: Eingangsquelle Wählen
EINGANGSQUELLE WÄHLEN Mit INPUT zeigen Sie das Menü der Eingangsquellen an. Mit ▼ / ▲ wählen Sie die gewünschte Eingangsquelle. Mit OK bestätigen Sie Ihre Eingabe. ALLGEMEINE BEDIENUNGSHINWEISE Mit MENU zeigen Sie das Hauptmenü an. Mit ◄ / ► wählen Sie das einzustellende Menü. Mit OK oder ▼... - Seite 17 Weitere Einzelheiten zur Kanalsuche finden Sie auf den Seiten 19-20. Einstellungsassistent (4) Mit MENU oder EXIT beenden Sie die Kanalsuche.
- Seite 18 Videomenü Mit MENU auf der Frontblende oder mit MENU auf der Fernbedienung rufen Sie das Hauptmenü auf. Mit ◄ / ► wählen Sie im Hauptmenü VIDEO, mit OK oder ▼ rufen Sie das Menü auf. 1. Mit ▼ / ▲ /◄ / ► wählen Sie den einzustellenden Menüpunkt. 2.
- Seite 19 wählen Sie zwischen Aus, Gering, Mittel und Hoch. Audiomenü Mit MENU auf der Frontblende oder mit MENU auf der Fernbedienung rufen Sie das Hauptmenü auf. Mit ◄ / ► wählen Sie im Hauptmenü AUDIO, mit OK oder ▼ rufen Sie das Menü auf. 1.
- Seite 20 1. Mit ▼ / ▲ /◄ / ► wählen Sie den einzustellenden Menüpunkt. 2. Mit OK rufen Sie den Menüpunkt auf, mit ◄ / ► nehmen Sie die Einstellung vor oder drücken Sie ▼ / ▲ zur Auswahl. 3. Nach der Einstellung drücken Sie MENU oder EXIT zum Speichern und zur Rückkehr in das vorherige Menü.
- Seite 21 Netzwerk: Mit ▼ / ▲ / ◄ / ► wählen Sie Netzwerk, mit OK rufen Sie die Einstellung auf und mit ▼ / ▲ wählen Sie zwischen Alle, Row Ridge, Crystal Palace, Digital Finland und Winter Hill. Mit der ROTEN Taste auf der Fernbedienung benennen Sie einen Kanal um. Mit ▼ / ▲ wählen Sie die Schriftzeichen.
- Seite 22 Manuelle Suche: Mit ▼ / ▲ / ◄ / ► wählen Sie Manuelle Suche, mit OK rufen Sie die Funktion auf. Kanalnummer: Mit ◄ / ► wählen Sie Kanalnummer, mit ▼ / ▲ nehmen Sie die Einstellung vor. Farbsystem: Mit ◄ / ► wählen Sie Farbsystem, mit ▼ / ▲ wählen Sie zwischen Auto, SECAM und PAL.
-
Seite 23: Setup Menu
SETUP MENU Mit MENU auf der Frontblende oder mit MENU auf der Fernbedienung rufen Sie das Hauptmenü auf. Mit ◄ / ► wählen Sie im Hauptmenü SETUP, mit OK oder ▼ rufen Sie das Menü auf 1. Mit ▼ / ▲ /◄ / ► wählen Sie den einzustellenden Menüpunkt. 2. - Seite 24 Uhrzeit: Mit ▼ / ▲ wählen Sie Uhrzeit, mit OK rufen Sie die Einstellung auf. Datum: Mit ▼ / ▲ wählen Sie Jahr, mit ▼ / ▲ stellen Sie das Jahr ein. Wählen Sie Monat und Tagesdatum auf die gleiche Weise. Zeit: Mit ◄...
- Seite 25 Formatierung ab. Weitere Informationen finden Sie unter USB. Bildformat: Mit ▼ / ▲ / ◄ / ► wählen Sie Bildformat, mit OK rufen Sie die Einstellung auf, mit ▼ / ▲ wählen Sie zwischen Auto, 16:9 Breitbild, 16:9 Zoom, 16:9 Untertitel und 4:3. Kindersicherung: Mit ▼...
- Seite 26 1. Mit ▼ / ▲ /◄ / ► wählen Sie den einzustellenden Menüpunkt. 2. Mit OK rufen Sie den Menüpunkt auf, mit ◄ / ► nehmen Sie die Einstellung vor oder drücken Sie ▼ / ▲ zur Auswahl. 3. Nach der Einstellung drücken Sie MENU oder EXIT zum Speichern und zur Rückkehr in das vorherige Menü.
- Seite 27 1. Mit ▼ / ▲ /◄ / ► wählen Sie den einzustellenden Menüpunkt. 2. Mit OK rufen Sie den Menüpunkt auf, mit ◄ / ► nehmen Sie die Einstellung vor oder drücken Sie ▼ / ▲ zur Auswahl. 3. Nach der Einstellung drücken Sie MENU oder EXIT zum Speichern und zur Rückkehr in das vorherige Menü.
- Seite 28 Untertitelmodus: Mit ▼ / ▲ / ◄ / ► wählen Sie Untertitelmodus, mit OK rufen Sie die Einstellung auf, mit ▼ / ▲ wählen Sie zwischen Normal und Hörgeschädigte. Untertitelsprache: Mit ▼ / ▲ / ◄ / ► wählen Sie Untertitelsprache, mit OK rufen Sie die Einstellung auf und mit ▼...
- Seite 29 Foto Mit ▼ / ▲ wählen Sie Foto, mit OK zeigen Sie den Ordner mit den Fotodateien an. Mit▼ / ▲ / ◄ / ► wählen das gewünschte Foto. Mit OK zeigen Sie das Foto an. Mit ◄ / ► wählen Sie , mit OK springen Sie zum vorherigen Bild.
- Seite 30 USB Source Mit ▼ / ▲ wählen Sie Intervall, mit ◄ / ► wählen Sie 3s, 5s oder 10s. Hiermit stellen Sie die Intervallzeit der Diashow ein. Mit ▼ / ▲ wählen Sie Übergangseffekt, mit ◄ / ► wählen Sie zwischen Überblenden, Einfach, Irrgarten, Sepia, Mono oder Verschieben.
-
Seite 31: Ersteinstellungen (Dvd)
ERSTEINSTELLUNGEN (DVD) ALLGEMEINE HINWEISE FÜR ERSTEINSTELLUNGEN Mit SETUP rufen Sie das Einstellungsmenü auf. AUDIOEINSTELLUNGEN Mit den Navigationstasten wählen Sie einen Menüpunkt. Mit erneutem Tastendruck auf SETUP kehren Sie zum Fernsehbildschirm zurück. Folgende Menüpunkte können eingestellt werden: Hier stellen Sie den Lautsprecherausgang ALLGEMEIN: Aufrufen der ALLGEMEINEN ein. -
Seite 32: Passworteinstellungen
ERSTEINSTELLUNGEN (DVD) PRÄFERENZEINSTELLUNGEN olgende Menüpunkte können eingestellt werden: TV-TYP: Auswahl des Farbsystems. AUDIO: Auswahl der Filmsprache (sofern vorhanden). UNTERTITEL: Auswahl der Untertitelsprache (sofern vorhanden). DISCMENÜ: Auswahl der Menüsprache (sofern vorhanden). KINDERSICHERUNG [nur DVD]: Kontrolle über für Kinder ungeeignete DVDs. Einige DVDs sind mit einem Bewertungsschlüssel codiert. -
Seite 33: Störungserkennung
PASSWORT BESTÄTIGEN: Bestätigen Sie das NEUE Passwort durch erneute Eingabe. Bei falscher Bestätigung bleibt die Markierung hier stehen. Bei korrekter Eingabe springt die Markierung auf OK. OK: Drücken Sie ENTER zur Bestätigung, wenn die Markierung hier steht. Hinweis: Mit der Änderung des Passwortes wird ebenfalls das Passwort für die Kindersicherung geändert. - Seite 34 LED-Statusanzeige leuchtet, aber kein Bild Überprüfen Sie Einstellung des Monitors: Kontrast, Helligkeit. Überprüfen Sie die Verkabelung. Punkte auf dem Bildschirm Einige Pixeldefekte, rote grüne oder blaue Punkte auf dem Bildschirm sind völlig normal.
- Seite 35 Städte und Gemeinden haben Sammelstellen eingerichtet, an denen elektrische und elektronische Altgeräte sowie Batterien kostenfrei zum Recycling abgegeben werden können, alternativ erfolgt auch Abholung. Weitere Informationen erhalten Sie bei der Umweltbehörde Ihrer Gemeinde. ALLE RECHTE VORBEHALTEN. COPYRIGHT DENVER ELECTRONICS A/S...
