tepro MAYFIELD Bedienungsanleitung Seite 6

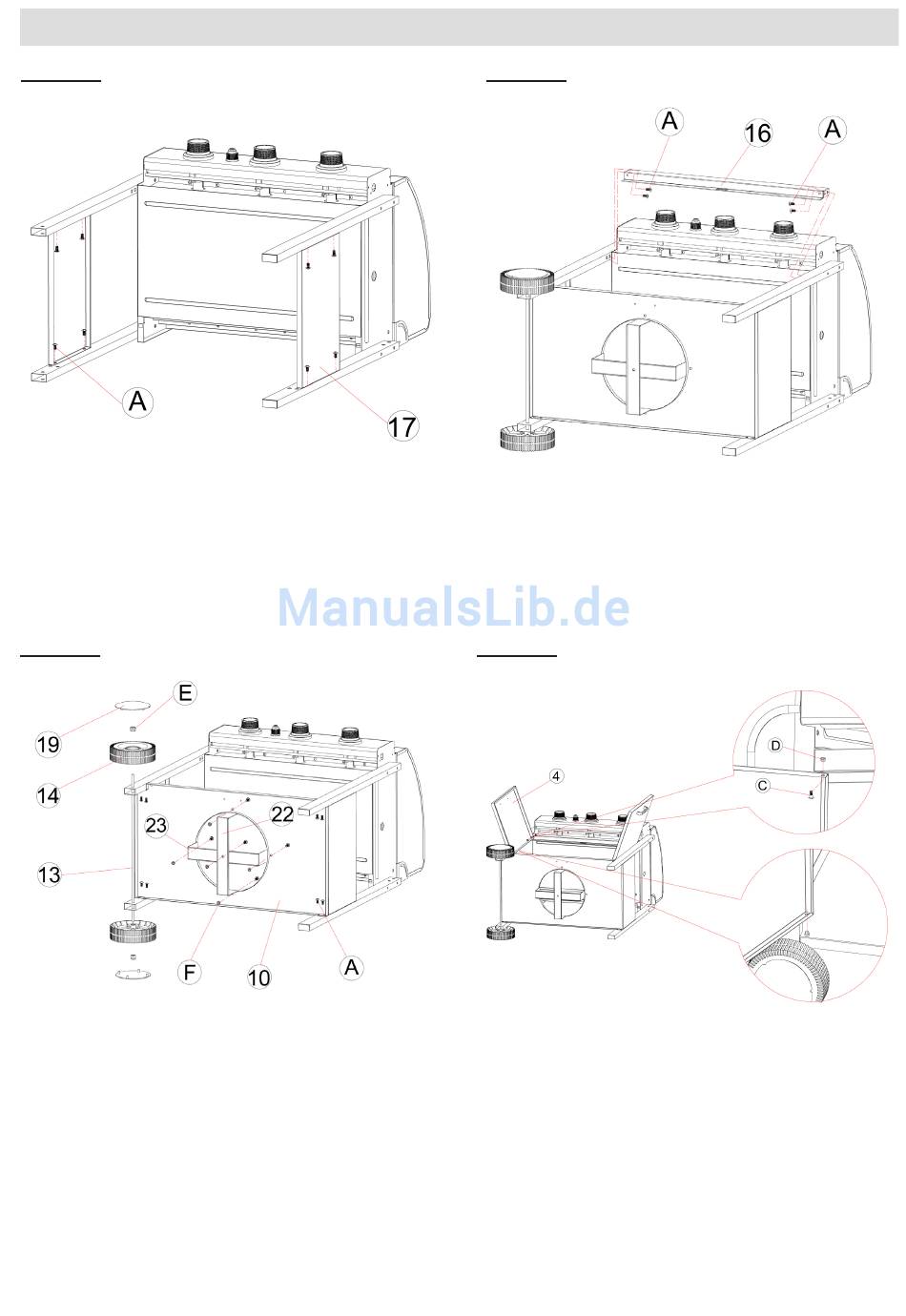

Schritt 2
Befestigen Sie die Seitenabdeckungen (17) mit Schrauben (A)
zwischen den Standbeinen (5+6) und Radbeinen (7+8).
Schritt 3
Befestigen Sie die Bodenplatte (10) mit Schrauben (A) zwischen
den Standbeinen.
Stecken Sie die Radachse (13) unten durch die Löcher in den
kurzen Radbeinen (7+8).
Stecken Sie die Räder (14) auf die Enden der Radachse.
Sichern Sie die Räder mit den Radmuttern (E).
Stecken Sie die Radkappen (19) auf die Räder.
Befestigen Sie die Gasflaschenträger (22 + 23) mit
Schrauben (A) und Muttern (F) an der Bodenplatte (10).
6
Schritt 4
Befestigen Sie den Querträger (16) mit Schrauben (A) oben,
zwischen den vorderen Standbein und Radbein (5+7).
Schritt 5
Setzen Sie die linke Tür (4) unten links auf den Bolzen in der
Bodenplatte.
Schieben Sie die Tür oben unter den Querträger (16).
Befestigen Sie die Tür mit einer Stufenschraube (C) und einer
Mutter (D) .
Wiederholen Sie die Schritte mit der rechten Tür, auf der rechten
Seite.
