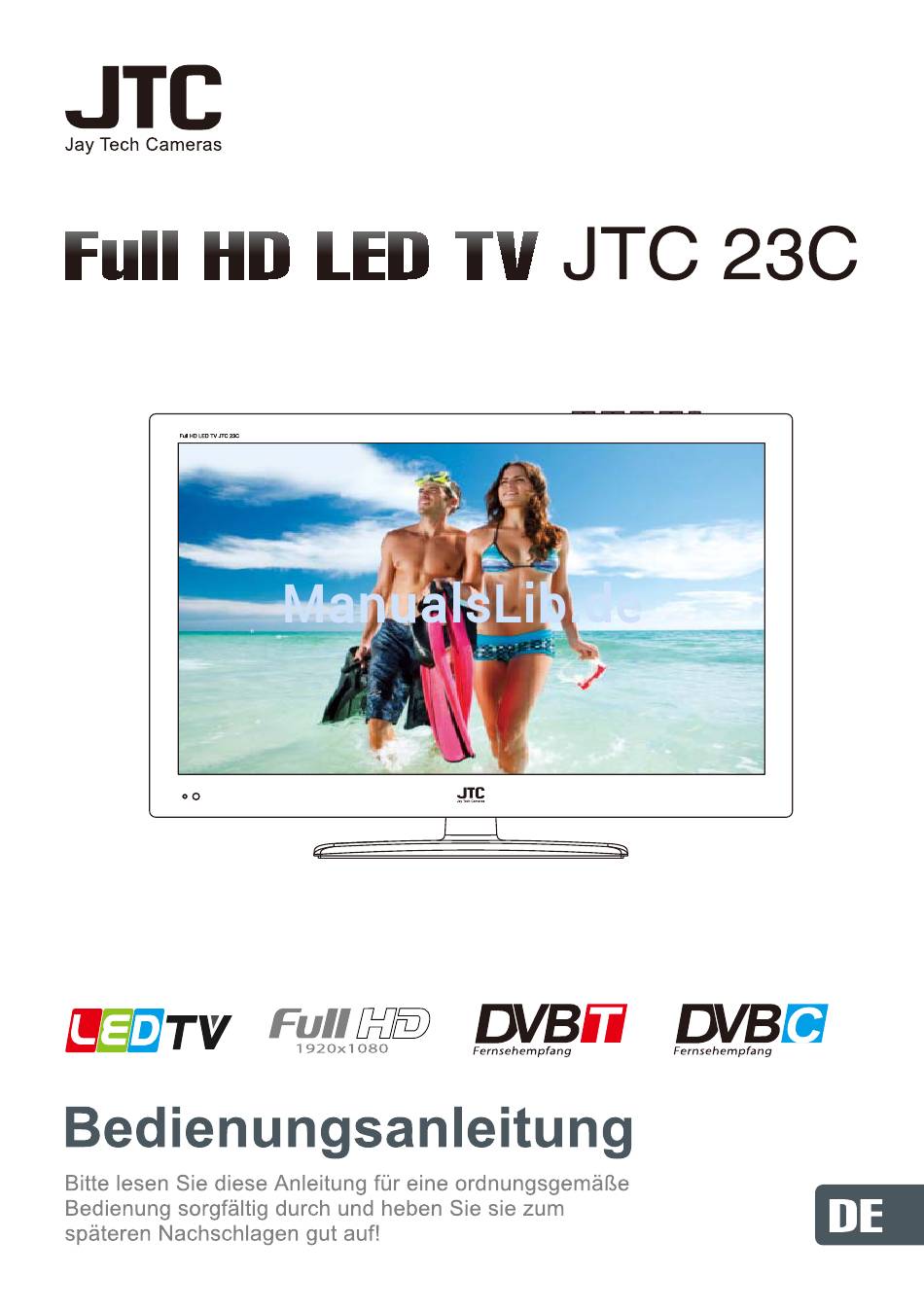

Inhaltszusammenfassung für Jay Tech Cameras 23C
-
Seite 2: Wichtige Anweisungen
WICHTIGE ANWEISUNGEN SICHERHEITSANWEISUNGEN WARNUNG! ZUR REDUZIERUNG DES RISIKOS VON FEUER, ELEKTRISCHEN SCHLÄ GEN ODER SCHWEREN VERLETZUNGEN: Dieses Produkt darf keinen Tropfen oder Spritzern ausgesetzt werden, und es dürfen keine mit Flüssigkeit gefüllten Behälter wie etwa Vasen auf das Gerät gestellt werden. ... -
Seite 3: Verwendung Und Umgang Mit Batterien
ACHTUNG! ZUR REDUZIERUNG DES RISIKOS VON VERLETZUNGEN ODER GERÄ TE- BZW. SACHSCHÄ DEN: Dieses Produkt ist ausschließlich für den nicht-gewerblichen, nicht-industriellen persönlichen Gebrauch als Fernsehgerät vorgesehen. Verwenden Sie das Produkt zu keinem anderen Zweck. Setzen Sie das Produkt keinen starken Stöß en, extremen Temperaturen oder langanhaltender Sonneneinstrahlung aus. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS Erste Schritte WICHTIGE ANWEISUNGEN ....................1 ZUBEHÖ R ........................... 2 MERKMALE ........................4 ALLGEMEINE TEILE ......................5-6 FERNBEDIENUNG ......................7-8 VORBEREITUNG DER FERNBEDIENUNG ............... 9 GRUNDLEGENDE VERBINDUNGEN ................. 10-14 BEDIENUNG GRUNDLEGENDE BEDIENUNG ................. 15-24 HAUPTMENÜ ....................... 25-41 DTV-MODUS ......................27-39 ATV-UND ANDERE MODI .................... -
Seite 5: Merkmale
MERKMALE 58 cm (23") TFT-DISPLAY Dieses Gerät verfügt über ein eingebautes 58 cm (23") TFT-Displayfenster für klare Sicht und mit geringer Strahlung. AUTOMATISCHE SENDERSUCHE DIGITALFERNSEHEMPFANG (DVB-T & DVB-C) UNTERSTÜ TZT H.264 (HIGH-DEFINITION) VIDEO EPG (Elektronische Programmzeitschrift) ... -
Seite 6: Allgemeine Teile
ALLGEMEINE TEILE Hauptgerät 1. TFT-Bildschirm 2. Betriebsanzeige: Ansicht von vorne Im Bereitschaftsmodus leuchtet die Anzeige rot; wird das Gerät eingeschaltet, leuchtet die Anzeige blau. 3. Fernbedienungssensor 4. Ständerhalterung 5. VOLUME +/-: Zum Erhöhen/Verringern der Lautstärke oder zur Bewegung nach links/rechts. 6. - Seite 7 Ansicht von hinten Stromversorgungs-Eingang HDMI-Eingang VGA-Eingang PC-Audioeingang Koaxialausgang SCART-Eingang AV-Eingang YPbPr-Eingang HF-Eingang - Zum Anschließen der externen Antenne. 10. Kopfhöreranschluss 11. CI-Eingang 12. USB-Eingang - Zur Wiedergabe von Multimedia-Dateien. 13. Integrierte Lautsprecher...
-
Seite 8: Fernbedienung
FERNBEDIENUNG POWER: Versetzt das Gerät in den Standby-Modus; ein erneutes Drücken schaltet es ein. MUTE: Stellt den Ton stumm. AUTO: Passt den Bildschirm automatisch an (im PC/VGA-Modus). ZAHLENTASTEN (0-9): Zum Eingeben von Zahleninformationen wie Sendernummer usw. -/--: Um die Ziffer zu wechseln. : Zur Rückkehr zum vorhergehenden Sender oder zur vorhergehenden Eingangsquelle. - Seite 9 23. FAV: Zum Aufrufen der Lieblingssenderlistenseite. 24. FAV-: Zum Wiedergeben des vorhergehenden Lieblingssenders. 25. EPG: Zum Aufrufen der elektronischen Programmzeitschrift. 26. FAV+: Zum Wiedergeben des nächsten Lieblingssenders. 27. TEXT: Zum Aufrufen von Videotext. 28. HOLD: Zum Anhalten des Videotexts. 29. SUBTITLE: Zum Ö ffnen der Untertitel. Ein erneutes Drücken schließ t die Untertitel. 30.
-
Seite 10: Vorbereitung Der Fernbedienung
VORBEREITUNG DER FERNBEDIENUNG EINSETZEN DER BATTERIEN Setzen Sie die Batterien wie in den folgenden Abbildungen dargestellt ein. Achten Sie darauf, dass die Pole + und - wie im Batteriefach angegeben ausgerichtet sind (Abb.1). LEBENSDAUER DER BATTERIEN Die Batterien halten normalerweise ein Jahr; die genaue Lebensdauer hängt jedoch davon ab, wie häufig die Fernbedienung benutzt wird. -
Seite 11: Grundlegende Verbindungen
GRUNDLEGENDE VERBINDUNGEN Achten Sie darauf, dass alle Kabel vom Hauptgerät getrennt sind, bevor Sie über eine Verbindung zur Netzstromquelle herstellen. Lesen Sie vor dem Anschließ en anderer Geräte die Anleitung durch. ANSCHLIESSEN AN DEN NETZSTROM Hauptgerät Zur Steckdose ANSCHLIESSEN EINER AUSSENANTENNE AM GERÄ... -
Seite 12: Hdmi-Verbindung
HDMI-VERBINDUNG Schließ en Sie das Gerät ü ber ein HDMI-Kabel (nicht mitgeliefert) an anderen Geräten zum Empfangen hochauflö sender Multimedia- HDMI-Kabel Signale an. (nicht enthalten) Rü ckseite von DVD-/Videoplayer PC/VGA-VERBINDUNG Audiokabel VGA-Kabel (nicht enthalten) (nicht enthalten) Verbinden Sie das Gerät mithilfe eines VGA-Kabels (nicht mitgeliefert) und eines Audiokabels mit einem Fernseher oder PC;... -
Seite 13: Scart-Verbindung
SCART-VERBINDUNG SCART-Kabel (nicht enthalten) Rü ckseite von DVD-/Videoplayer Koaxialverbindung Verbinden Sie das Gerät ü ber ein Koaxialkabel (nicht mitgeliefert) mit dem Verstärker oder anderen Audiodekodierern zur Ausgabe koaxialer Audiosignale. -
Seite 14: Composite-Av-Verbindung
COMPOSITE-AV-VERBINDUNG Verwenden Sie zur Herstellung der grundlegenden Verbindungen das AV-Kabel Audio-L/R- (weiß/rot) und das (nicht enthalten) CVBS-Kabel (gelb), um das Gerät mit anderen Geräten zu verbinden. Rü ckseite von DVD-/Videoplayer YPbPr-VERBINDUNG Audiokabel (nicht enthalten) YPbPr-Kabel (nicht enthalten) Rü ckseite von DVD-/Videoplayer... -
Seite 15: Usb-Verbindung
USB-Verbindung Stecken Sie ein USB-Speichergerät (nicht enthalten) zur Wiedergabe von Film- / Musik- / Foto- / Multimedia-Dateien ein. EINE CI-KARTE EINFÜ HREN Legen Sie Ihre CI-Karte (Conditional Access Module), um spezielle digitale Kanäle in Ihrem Gebiet zu beobachten. KOPFHÖ RER AN DAS GERÄ T ANSCHLIESSEN Kopfhö... -
Seite 16: Grundlegende Bedienung
GRUNDLEGENDE BEDIENUNG Drücken Sie die POWER-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um das Gerät einzuschalten (die Betriebsanzeige leuchtet blau); drücken Sie sie erneut, um das Gerät auszuschalten (Standby-Modus)(die Betriebsanzeige leuchtet rot). Drücken Sie die SOURCE-Taste an der Oberseite des Geräts oder auf der Fernbedienung, um das Gerät in den DTV- oder TV-Modus zu setzen. -
Seite 17: Ruhezeiteinstellung (Sleep Timer)
RUHEZEITEINSTELLUNG (SLEEP TIMER) Drücken Sie zum direkten Aufrufen des Schlaftimers wiederholt die SLEEP TIMER-Taste an der Fernbedienung. Verfügbare Optionen: Off (Aus), 10min (10 Min.), 20min (20 Min.), 30min (30 Min.), 60min (60 Min.), 90min (90 Min.), 120min (120 Min.), 180min (180 Min.), 240min (240 Min.). - Seite 18 Drücken Sie zur Auswahl des gewünschten Senders die Aufwärts- / Abwärtsnavigationstaste. Mit der Links- / Rechtsnavigationstaste wechseln Sie zwischen der linken und rechten Spalte. Mit der roten Taste wechseln Sie zwischen Wochen- und Tagesmodus. Mit der gelben Taste zeigen Sie die Programmzeitschrift des vorherigen Tages an. Mit der blauen Taste zeigen Sie die Programmzeitschrift des nächsten Tages an.
-
Seite 19: Untertitel
SCHNELLAUSWAHL Drücken Sie beim Betrachten eines verfügbaren Kanals zum Aufrufen der Channel List(Senderliste)-Menüseite die OK-Taste an der Fernbedienung. Wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Sender. Drücken Sie zum Bestätigen der Auswahl die OK-Taste. TELETEXT Drücken Sie zur Anzeige der Teletext-Informationen die TEXT-Taste an der Fernbedienung;... -
Seite 20: Medienwiedergabe
MEDIENWIEDERGABE Drücken Sie zum Umschalten des Gerätes in den MEDIA-Modus die SOURCE-Taste am Fernseher oder an der Fernbedienung. Stecken Sie vor folgenden Vorgängen ein USB-Speichergerät ein. Drücken Sie zum Bewegen des Cursors die Aufwärts- / Abwärts- / Links- / Rechtsnavigationstaste. Mit der EXIT-Taste kehren Sie zum vorherigen Menü... - Seite 21 Hinweis: Bei Auswahl von Fotodateien können Sie den Cursor mit der EXIT-Taste zu TITLE (Titel) bewegen; drücken Sie dann zur Anzeige der Dateien im Miniaturbildmodus die Rechtsnavigationstaste. Wählen Sie mit den Navigationstasten die gewünschte Datei. Drücken Sie zum Aufrufen des Dialogfensters die rote Taste, wählen Sie zum Löschen der hervorgehobenen Datei Yes (Ja);...
- Seite 22 2. MUSIK Wählen Sie mit der Links- / Rechtsnavigationstaste Music (Musik) im Hauptmenü, drücken Sie zum Aufrufen OK. Wählen Sie mit den Navigationstasten die gewünschte Datei. Drücken Sie zum Aufrufen des Dialogfensters die rote Taste, wählen Sie zum Löschen der hervorgehobenen Datei Yes (Ja); wählen Sie zum Abbrechen des Vorgangs No (Nein).
- Seite 23 Wählen Sie mit der Links- / Rechtsnavigationstaste die gewünschte Option in der Werkzeugleiste, drücken Sie zum Bestätigen der Auswahl/Aufrufen des Untermenüs die OK-Taste. Drücken Sie zum Schließ en der Bildschirmanzeige die blaue Taste an der Fernbedienung; durch Betätigen einer beliebigen Fernbedienungstaste blenden Sie sie wieder ein.
- Seite 24 Während der Filmwiedergabe: Drücken Sie zum Einblenden der Werkzeugleiste die OK-Taste an der Fernbedienung; mit der EXIT-Taste blenden Sie sie aus. Wählen Sie mit der Links- / Rechtsnavigationstaste die gewünschte Option in der Werkzeugleiste, drücken Sie zum Bestätigen der Auswahl/Aufrufen des Untermenüs die OK-Taste.
- Seite 25 Mit der grünen Taste können Sie alle Dateien zur Wiedergabeliste hinzufügen bzw. daraus entfernen. Mit der OK-Taste können Sie alle die hervorgehobene Datei zur Wiedergabeliste hinzufügen bzw. daraus entfernen. Drücken Sie zum Start der Wiedergabe die -Taste. Während der eBook-Anzeige: Mit der roten Taste an der Fernbedienung können Sie die aktuelle Seite zur Lesezeichenliste hinzufügen bzw.
-
Seite 26: Hauptmenü
HAUPTMENÜ Es gibt verschiedene Einstellungsmenüs. Sobald die Anfangsprogrammierung abgeschlossen ist, bleibt sie auch nach Umschalten des Fernsehers in den Bereitschaftsmodus im Speicher erhalten, bis sie geändert wird. Allgemeine Vorgehensweise bei Grundeinstellungen Drücken Sie zum Aufrufen des Hauptmenüs die MENU-Taste am Fernseher oder an der Fernbedienung. - Seite 27 Setup 3 (Einrichtung 3) Drücken Sie zur Auswahl der gewünschten Menüsprache die Aufwärts- / Abwärtsnavigationstaste. Mit der OK-Taste bestätigen Sie die Auswahl und wechseln zur nächsten Seite. Setup 4 (Einrichtung 4) Drücken Sie zur Auswahl der gewünschten Auto-Abschaltzeit die Aufwärts- / Abwärtsnavigationstaste.
-
Seite 28: Dtv-Modus
DTV-Modus Drücken Sie zur Auswahl der DTV-Eingangsquelle die SOURCE-Taste am Gerät bzw. an der Fernbedienung. 1. Picture (Bild) 1.1 Picture Mode (Bildmodus) Verfügbare Optionen: Standard (Standard), Mild (Sanft), User (Benutzer), Dynamic (Dynamisch). 1.2 Brightness (Helligkeit) Der Helligkeitswert des Bildes lässt sich auf 0 bis 100 einstellen. 1.3 Contrast (Kontrast) Der Kontrastwert des Bildes lässt sich auf 0 bis 100 einstellen. -
Seite 29: Sound Mode (Tonmodus)
1.7 Colour Temperature (Farbtemperatur) Mit diesem Element kann die Farbtemperatur optimal eingestellt werden. Verfügbare Optionen: Standard (Standard), Cold (Kalt), Warm (Warm). 1.8 Aspect Ratio (Seitenverhältnis) Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Option. Verfügbare Optionen: Auto, 4:3, 16:9, Full (Vollbild), Zoom1, Zoom2. - Seite 30 2.3 Treble (Hö hen) Mit diesem Element kann der Pegel höherer Töne auf 0 bis 100 eingestellt werden. Hinweis: Die Werte Bass (Bässe) und Treble (Höhen) sind nur im Modus User (Benutzer) einstellbar. 2.4 Balance (Balance) Mit diesem Element kann die Audioausgabe am linken und rechten Lautsprecher auf -50 bis 50 eingestellt werden.
- Seite 31 Drücken Sie zur Auswahl des gewünschten Programmes die Aufwärts- / Abwärtsnavigationstaste. a) Drücken Sie die rote Taste an der Fernbedienung, geben Sie das Kennwort über die Zifferntasten ein wenn "Lock Channel" ist auf. Mit der roten Taste können Sie eine Löschmarkierung zum hervorgehobenen Programm hinzufügen bzw.
- Seite 32 Umbenennen: Wählen Sie mit der Aufwärts- / Abwärts- / Links- / Rechtsnavigationstaste die gewünschte Option, drücken Sie zur Eingabe die OK-Taste. Mit der roten Taste an der Fernbedienung fügen Sie ein Leerzeichen ein. Mit der grünen Taste an der Fernbedienung schalten Sie zwischen Groß - und Kleinbuchstaben um.
-
Seite 33: Auto Search (Auto-Suche)
Drücken Sie zur Auswahl des gewünschten Programmes die Aufwärts- / Abwärtsnavigationstaste. a) Mit der roten Tasten an der Fernbedienung fügen Sie den hervorgehobenen Sender zur Favorite 1(Lieblingssender 1)-Liste hinzu bzw. entfernen ihn. b) Mit der grünen Tasten an der Fernbedienung fügen Sie den hervorgehobenen Sender zur Favorite 2(Lieblingssender 2)-Liste hinzu bzw. - Seite 34 3.6 DTV Manual Search (DTV manuelle Suche) Wenn TV Connection (TV-Verbindung) Air (Luft) ist: a) Channel (Sender) Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste das gewünschte Programm. b) Frequency (KHz) (Frequenz (kHz)) Rufen Sie das Untermenü...
- Seite 35 Wenn TV Connection (TV-Verbindung) Cable (Kabel) ist: a) Frequency (kHz) (Frequenz (kHz)) Dieses Element kann nicht vom Benutzer angepasst werden. b) Symbol Rate (KS/s) (Symbolrate (KS/s)) Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf. Bewegen Sie den Cursor mit der Links- / Rechtsnavigationstaste; drücken Sie zur Eingabe des gewünschten Wertes die Zifferntasten an der Fernbedienung.
-
Seite 36: Atv Manual Search (Atv Manuelle Suche) (Nur Bei Atv-Eingangsquelle)
3.7 ATV Manual Search (ATV manuelle Suche) (nur bei ATV-Eingangsquelle) 3.7.1 Current Channel (Aktueller Sender) Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste das gewünschte Programm. 3.7.2 Frequency (Frequenz) Dieses Element kann nicht vom Benutzer angepasst werden. 3.7.3 Search (Suche) Dieses Element dient dem Start der Suche. - Seite 37 4. Feature (Funktion) 4.1 Lock (Sperre) Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf. Geben Sie das Kennwort über die Zifferntasten an der Fernbedienung ein. Drücken Sie zur Auswahl des gewünschten Elements die Aufwärts- / Abwärtsnavigationstaste. Hinweis: Das werkseitige Standardkennwort lautet „0000“. 4.1.1 Lock Channel (Sender sperren) Mit diesem Element schalten Sie die Sendersperrfunktion ein/aus.
-
Seite 38: Language (Sprache)
4.1.3 Change Pin Code (Kennwort ändern) Rufen Sie das Untermenü mit der OK- bzw. Rechtsnavigationstaste auf. Geben Sie das alte Kennwort, das neue Kennwort und die Bestätigung des neuen Kennwortes ein. Anschließ end wird das neue Kennwort automatisch gespeichert. 4.2 Language (Sprache) Rufen Sie das Untermenü... -
Seite 39: Sleep Timer (Schlaftimer)
4.3.2 Time (Zeit) Nach Abschluss der automatischen Suche bezieht dieses Gerät die Zeit vom Signal und speichert sie automatisch. 4.3.3 Time Zone (Zeitzone) Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste den gewünschten Wert. 4.3.4 DST (Sommerzeit) Mit diesem Element schalten Sie die Sommerzeit-Funktion ein/aus. -
Seite 40: Osd Timer (Osd-Timer)
5. Setup (Einrichtung) 5.1 OSD Timer (OSD-Timer) Rufen Sie mit der OK- bzw. Rechtsnavigationstaste das Untermenü auf, wählen Sie mit der Aufwärts- / Abwärtsnavigationstaste die gewünschte Option. Verfügbare Optionen: 5/10/15/20/25/30 Sekunden und Never (Niemals). 5.2 Auto SCART (Auto-SCART) Mit diesem Element schalten Sie die Auto-SCART-Funktion ein/aus. Falls Auto-SCART aktiviert ist, können Sie Programme über SCART automatisch sehen, wenn das SCART-Kabel (nicht mitgeliefert) angeschlossen ist. -
Seite 41: Atv-Und Andere Modi
ATV- und andere Modi Drücken Sie zur Auswahl der gewünschten Eingangsquelle die SOURCE-Taste am Gerät bzw. an der Fernbedienung. Bitte beachten Sie zur Menübedienung dieser Modi die Menübedienung des DTV-Modus. PC-Modus Schließ en Sie einen Computer an diesem Fernseher an. Schalten Sie Ihren Computer und den Fernseher ein. - Seite 42 3. V Position (V-Position) Dieses Element dient der Einstellung des Wertes der vertikalen Position. Verfügbarer Bereich: -16 bis 16. 4. Phase Dieses Element dient dazu, das Bild an das Fernsehgerät anzupassen. Verfügbarer Bereich: 0 bis 100. 5. Clock (Takt) Dieses Element dient zur Einstellung der Signalübertragungsgeschwindigkeit. Verfügbarer Bereich: -50 bis +50.
-
Seite 43: Wartung
WARTUNG Drücken Sie unbedingt die POWER-Taste, um das Gerät in den Standby-Modus zu versetzen, und trennen Sie das Netzteil vom Gerät, bevor Sie dieses warten. Wischen Sie das Gerät mit einem trockenen, weichen Tuch ab. Sollte die Oberfläche extrem verschmutzt sein, reinigen Sie es mit einem Tuch, das in eine schwache wässrige Seifenlösung getaucht und gründlich ausgewrungen wurde, und wischen Sie es anschließ... -
Seite 44: Wandmontage
Wandmontage Wenden Sie sich an einen Experten, wenn Sie Ihren Fernseher an der Wand montieren möchten. Wir übernehmen keine Verantwortung für jegliche Schäden am Produkt oder Verletzungen, falls Sie das Fernsehgerät eigenhändig montieren. Montieren Sie den Fernseher nicht an der Wand, während er eingeschaltet ist. Dies kann aufgrund von Stromschlaggefahr Verletzungen verursachen. -
Seite 45: Standfuß Montageanleitung
Standfuß Montageanleitung Um Ihr Fernsehgerät aufstellen zu können, müssen Sie vor Inbetriebnahme den Standfuß an das TV Gehäuse montieren. Schritt 1 Legen Sie das TV Gehäuse auf ein weiches Tuch oder Kissen, um dieses nicht zu beschädigen. Schritt 2 Richten Sie den Stand und die Unterseite des HINWEIS: Sicherstellen, dass die Orientierung des trapezförmigen Kopfes auf Ständer ist... -
Seite 46: Fehlersuche
ALLGEMEINE FEHLERSUCHE Prüfen Sie die folgenden Punkte, bevor Sie von einer Störung des Geräts ausgehen: Symptom Gegenmaßnahme Kein Strom Stecken Sie das Netzkabel fest in die Steckdose. Kein Bild Prüfen Sie, ob alle Geräte richtig verbunden sind. ● Prüfen Sie, ob alle Geräte richtig verbunden sind. ●... -
Seite 47: Service-Abwicklung
SERVICE-ABWICKLUNG Sollten Sie Grund zu Beanstandung haben oder Ihr Gerät weist einen Defekt auf, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Firma JAY-tech GmbH in Verbindung, um eine Serviceabwicklung zu vereinbaren. Servicezeit: Mo - Do von 8.00 Uhr bis 17.00 Uhr Freitag von 8.00 Uhr bis 14.00 Uhr Telefon-Nr.:...
