Bevor Sie mit dem Aufstellen des Pools beginnen, nehmen Sie sich bitte kurz Zeit um sich mit den Einzelheiten
vertraut zu machen, dies erleichtert Ihnen den Aufbau des Pools, plus Zubehör.
1
2
3
4
5
6
ALLGEMEIN
1 V-FÖRMIGER CLIP (VORINSTALLIERT IN 3,11 & 12)
2 DICHTUNG FÜR SCHLAUCHANSCHLUSS (VORINSTALLIERT IN 3 & 9)
3 SAUGKÖRPER (V-FÖRMIGER CLIP & DICHTUNG FÜR SCHLAUCHANSCHLUSS INKLUDIERT)
4 SCHMUTZBEUTEL
5 DECKEL FÜR SAUGKÖRPER
6 KOPF DES SAUGERS (BÜRSTE INKLUSIVE)
7 BÜRSTE
8 FLACHE SAUGDÜSE
9 ADAPTER (DICHTUNG FÜR SCHLAUCHANSCHLUSS INKLUDIERT)
10 TELESKOPSTANGE ALUMINUM
11 BÜRSTENKOPF (FEDER INKLUSIVE)
12 SKIMMERNETZ (FEDER INKLUSIVE)
13 SCHLAUCH DES SAUGERS
HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle Abweichungen zum Produkt können vorhanden sein.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF

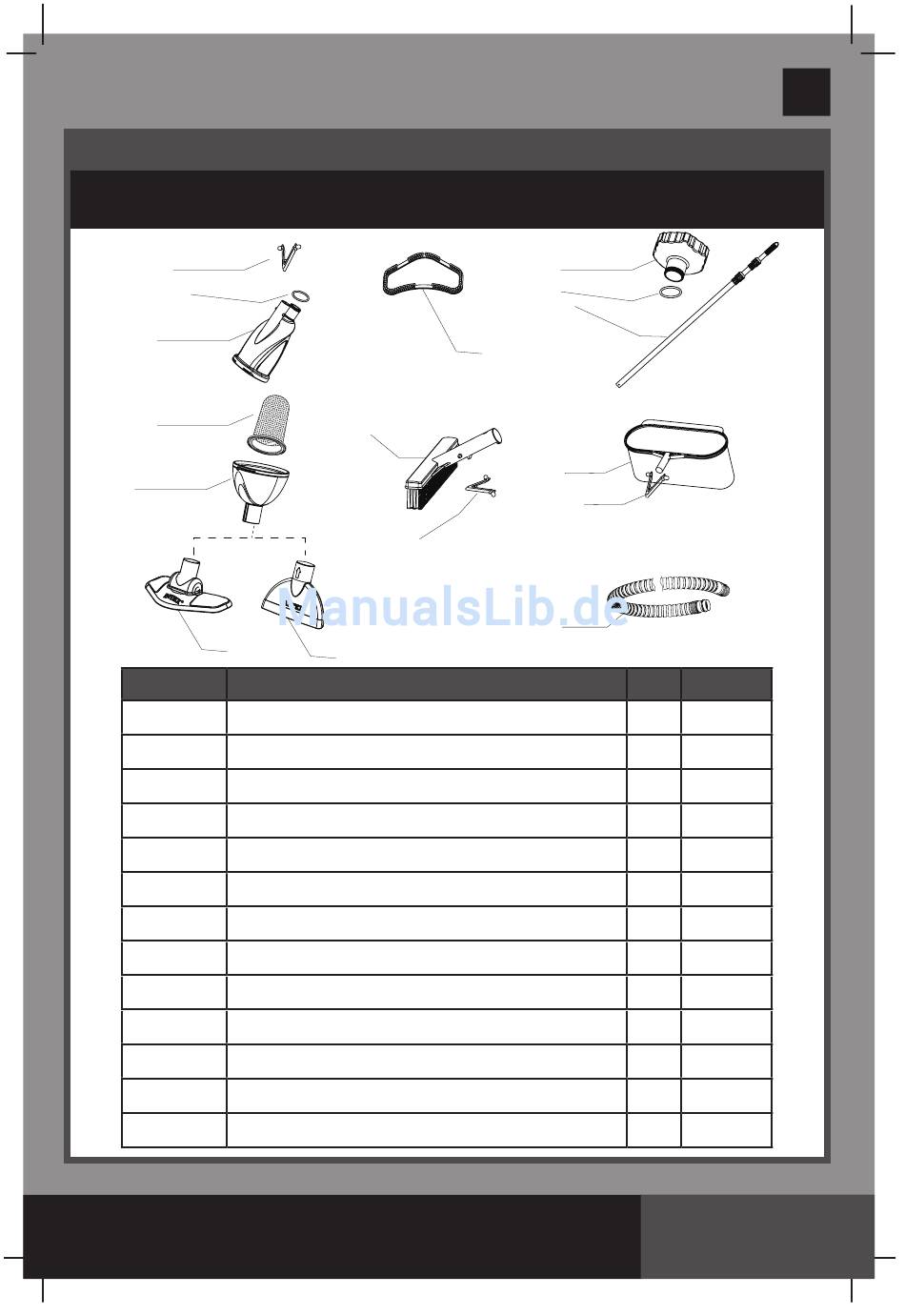

TEILEREFERENZ
7
11
1
8
BESCHREIBUNG
Deutsch
9
2
10
12
1
13
MENGE ERSATZTEILNUMMER
3 10794
2 10134
1 11431
1 10788
1 11443
1 11445
1 11446
1 11444
1 11447
1 10798
1 11073
1 10796
1 10797
