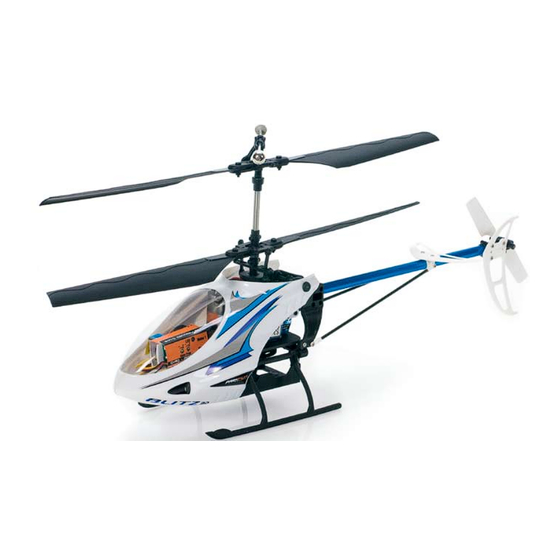

parkfun Blitz 3D Anleitung
Inhaltsverzeichnis
Quicklinks
ANLEITUNG
INDOOR-HUBSCHRAUBERMODELL.
WARNUNG
Dieses ferngesteuerte Modell ist kein Spielzeug. Begleitung eines Erwachsenen wird empfohlen.
Bitte lesen Sie vor dem Gebrauch aufmerksam diese Anleitung. Wenn Sie mit dem funkfernge-
steuerten Fliegen von Modellen nicht vertraut sind, so bitten Sie einen erfahrenen Piloten um
Unterstützung.
Sie sollten die laufenden Rotor-Blätter nie berühren.
Benutzen Sie dieses Modell nur im Freien!
Änderungen, Fehler und Druckfehler vorbehalten
Inhaltsverzeichnis
Verwandte Anleitungen für parkfun Blitz 3D
Inhaltszusammenfassung für parkfun Blitz 3D
- Seite 1 ANLEITUNG INDOOR-HUBSCHRAUBERMODELL. WARNUNG Dieses ferngesteuerte Modell ist kein Spielzeug. Begleitung eines Erwachsenen wird empfohlen. Bitte lesen Sie vor dem Gebrauch aufmerksam diese Anleitung. Wenn Sie mit dem funkfernge- steuerten Fliegen von Modellen nicht vertraut sind, so bitten Sie einen erfahrenen Piloten um Unterstützung.
-
Seite 2: Zuerst Lesen
Methoden bei Installation, Betrieb, Verwendung und Wartung der Fernsteuerungsanlagen können von der Firma PARKFUN überwacht werden. Daher übernimmt die Fa.PARKFUN keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der fehlerhaften Verwendung und dem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. -
Seite 3: Vorsichtsmaßnahmen
• Verwenden Sie nur die für den Sonic 185 empfohlenen Akkus (siehe erförderlichen Akku unter Zubehör) WENN SIE LITHIUM-POLYMER-AKKUS VERWENDEN: Auf Grund der hohen Energiedichte dieser Akkus, sollten Sie immer extrem umsichtig damit umgehen. Deswegen kann PARKFUN nie haftbar sein für Haftungs- und Nachfolgeschäden beim Betrieb SICHERHEITSINFORMATIONEN und BENÜTZUNGSVORKEHRUNGEN für Li-Po-AKKUS Lithium-Polymer Gebote: Verwenden Sie immer ein korrekt spezifiziertes Lithium-Polymer-Ladegerät (zwingend) - Seite 4 PACKUNGSINHALT des BAUSATZES PF-120-**-** EXTRA BODYSETS 1 Model BLITZ 3D 100% vormontiert und mit eingebauter Elektronik. 1 Long Ranger bodyset finished & painted 1 47G ARMY bodyset finished & painted Electronics accessories 1 Professioneller FM 4-Kanalsender 1 Li-Po-Akku 1 Li-Po-Ladegerät mit Balancer 1 Netzteil 230V 1 USB Schnittstellenkabel für Flugsimulator...
-
Seite 5: Technische Daten
TECHNISCHE DATEN: Rotor Ø ca: 345mm Länge: 400mm Höhe ca.: 175mm Fluggewicht ca. 240g E-motor: Dual180 type 4CH/2 micro servos Stromversorgung: LiPo Akku, 7,4V - 900 mAh Weiter benötigt: 8 Nickeleisen-Akkus (AA/LR-6 Typ) SENDER: Senderantenne Handgriff LED-Lampe Höhenruder-Einstellung (Feinabreg- lung) Modus 1 Gas-Einstellung Modus 2 POWER Höhenruder / Seitenruder-Knüppel Modus 1... -
Seite 6: Den Li-Po-Akku Laden
DEN LI-PO-AKKU LADEN • Verbinden Sie das 230- V-Netzteil mit dem Li-Po-Ladegerät. • Stecken Sie das Netzteil in eine geeignete Steckdose. Jetzt leuchtet die ROTE LED-Lampe • Verbinden Sie den Li-Po-Akku mit dem Ladegerät; die ORANGE LED-Lampe leuchtet • Sobald der Akku vollständig geladen ist, wird die GRÜNE LED-Lampe leuchten. SENDER-AKKUS •... -
Seite 7: Überprüfung Der Bedienung
ÜBERPRÜFUNG DER BEDIENUNG MODUS 1 MODUS 2 HÖHENRUDER HÖHENRUDER POWER POWER QUERRUDER QUERRUDER POWER POWER POWER POWER Überprüfen Sie, ob die Bedienungselemente bewegen, wie in der Abbildung aufgeführt wird. Nötigenfalls können Sie die Bewegungen mit den Umpolungsknöpfen unten am Sender entsprechend anpassen. Für Anwender des beson- deren 2-in-1-Flightbox ist bei der Umstellung von Flugzeug auf Hubschrauber extra Aufmerksamkeit erforderlich. -
Seite 8: Elektronische Ausstattungen
ELEKTRONISCHE AUSSTATTUNGEN CONTROLLER AKKU SERVOS EMPFÄNGER MOTOREN QUARZ Die elektronische Ausstattung ist bereits werkseitig installiert. Bitte überprüfen Sie diese Komponenten auf fehlerfreie Installation, da diese durch den Transport verrutschen können. ERSTMALIGE INBETRIEBNAHME Testen Sie die Elektronik, um sicherzustellen, das sie korrekt funktioniert. Der Hubschrauber muß nun für eine optimale Funktionsweise „getrimmt“... -
Seite 9: Knüppelbewegungen
KNÜPPELBEWEGUNGEN MODUS 1 MODUS 2 BEWEGUNG POWER POWER SEITENRUDER POWER POWER HÖHENRUDER POWER POWER QUERRUDER POWER POWER... - Seite 10 LERNEN ZU FLIEGEN LIFT POWER POWER 50 cm MODUS 1 MODUS 2 Stellen Sie das Modell auf den Boden und stellen Sie sich hinter dem Modell. Entfernen Sie sich un- gefähr 2 Meter vom Modell. Vermehren Sie langsam die Hauptrotordrehzahl, bis das Modell scheint, zu beginnen aufwärts aufzuheben.
-
Seite 11: Ersatzteilzusammenstellungen
ERSATZTEILZUSAMMENSTELLUNGEN PF-120-SP-001 PF-120-SP-002 PF-120-SP-003 PF-120-SP-004 PF-120-SP-005 Main rotor blades 4pcs Flybar set Landing skids Outer shaft & gear set Inner shaft PF-120-SP-006 PF-120-SP-007 PF-120-SP-008 PF-120-SP-009 PF-120-SP-010 Gear set Swashplate set Rotor head set Main rotor blade grip set Shaft retaining PF-120-SP-011 PF-120-SP-012 PF-120-SP-013... - Seite 12 USB FLUGSIMULATOR Installation des Flugsimulators • Bringen Sie die CD ein. • Wenn die Installation nicht automatisch anfängt, so öffnen Sie den Ordner der Installations-CD und klicken Sie mit einem Doppenklick die Installationsdatei an (fmsbeta70.exe). • Befolgen Sie die Anweisungen auf dem Bildschirm. •...
- Seite 13 Declaration of conformity EC-R&TTE Product: BLITZ 3D model with 4CH radio transmitter Intended Purpose: Radio equipment for remote controlling of models On request Equipment class: Complies with the essential requirements of chapter 3 and the other relevant provisions of the FTEG (Article 3 of the R&TTE directive), when used for its intended purpose...
- Seite 14 FREQUENZBÄNDER BANDS Channel Frequencies 35 MHz-Band 35.010 • • • • • • • • • • • • • 35.020 • • • • • • • • • • • • • 35.030 • • • • • •...
-
Seite 15: Andere Produkte
ANDERE PRODUKTE FUSION PF-200-**-** SCOUT PF-205-**-** SONIC 185 PF-210-**-**... - Seite 16 www.parkfun-rc.com...
