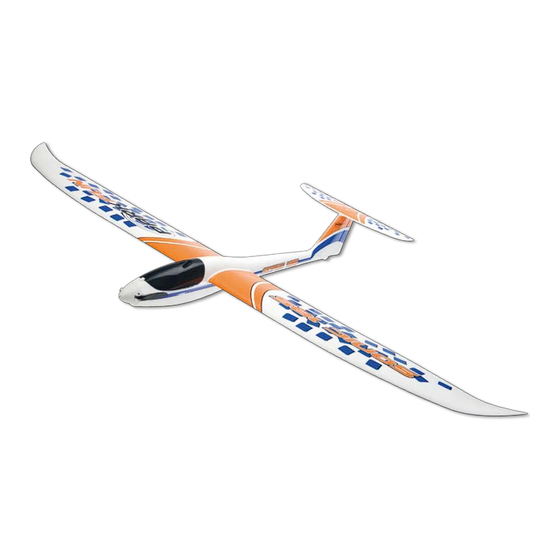

parkfun Sonic 185 Anleitung
Inhaltsverzeichnis
Quicklinks
ANLEITUNG
ELEKTRISCH ANGETRIEBENER SPORTSEGLER
WARNUNG
Dieses ferngesteuerte Modell ist kein Spielzeug. Begleitung eines Erwachsenen wird empfohlen.
Bitte lesen Sie vor dem Gebrauch aufmerksam diese Anleitung. Wenn Sie mit dem funkfernge-
steuerten Fliegen von Modellen nicht vertraut sind, so bitten Sie einen erfahrenen Piloten um
Unterstützung.
Sie sollten die laufenden Rotor-Blätter nie berühren.
Benutzen Sie dieses Modell nur im Freien!
Änderungen, Fehler und Druckfehler vorbehalten
PF-210-**-**
Inhaltsverzeichnis
Verwandte Anleitungen für parkfun Sonic 185
Inhaltszusammenfassung für parkfun Sonic 185
- Seite 1 ANLEITUNG ELEKTRISCH ANGETRIEBENER SPORTSEGLER WARNUNG Dieses ferngesteuerte Modell ist kein Spielzeug. Begleitung eines Erwachsenen wird empfohlen. Bitte lesen Sie vor dem Gebrauch aufmerksam diese Anleitung. Wenn Sie mit dem funkfernge- steuerten Fliegen von Modellen nicht vertraut sind, so bitten Sie einen erfahrenen Piloten um Unterstützung.
-
Seite 2: Zuerst Lesen
Methoden bei Installation, Betrieb, Verwendung und Wartung der Fernsteuerungsanlagen können von der Firma PARKFUN überwacht werden. Daher übernimmt die Fa.PARKFUN keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der fehlerhaften Verwendung und dem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. -
Seite 3: Vorsichtsmaßnahmen
• Laden Sie den Akku immer mit einem für Li-Ionen- oder Li-Po-Akkus geeigneten Ladegerät • Ladegerät und Akkus beim Laden oder Entladen niemals unbeaufsichtigt lassen • Verwenden Sie nur die für den Sonic 185 empfohlenen Akkus (siehe erförderlichen Akku unter Zubehör) WENN SIE LITHIUM-POLYMER-AKKUS VERWENDEN: Auf Grund der hohen Energiedichte dieser Akkus, sollten Sie immer extrem umsichtig damit umgehen. - Seite 4 PACKUNGSINHALT des BAUSATZES PF-210-**-** 1 Modellflugzeug FUSION 100% vormontiert und mit eingebauter Elektronik. Electronics accessories 1 Professioneller FM 4-Kanalsender 1 Li-Po-Akku 1 Li-Po-Ladegerät mit Balancer 1 Netzteil 230V 1 USB Schnittstellenkabel für Flugsimulator 1 kostenlose FMS-Flugsimulator-Software...
-
Seite 5: Technische Daten
TECHNISCHE DATEN: Spannbreite: 1850Mm Länge: 1090Mm Gewicht: 980g E-Motor: Bürstenlos, 200W 4CH/4 mikro Servos Akkkupack: Li-Po-Akku 7,4V - 1800 mAh Weiter benötigt: 8 Nickeleisen-Akkus (AA/LR-6 Typ) SENDER: Senderantenne Handgriff LED-Lampe Höhenruder-Einstellung (Feinabre- glung) Modus 1 Gas-Einstellung Modus 2 POWER Höhenruder / Seitenruder-Knüppel Modus 1 Gas / Seitenruder-Knüppel Modus 2 Seitenruder-Einstellung Kanalumpohlungsschalter... -
Seite 6: Den Li-Po-Akku Laden
DEN LI-PO-AKKU LADEN • Verbinden Sie das 230- V-Netzteil mit dem Li-Po-Ladegerät. • Stecken Sie das Netzteil in eine geeignete Steckdose. Jetzt leuchtet die ROTE LED-Lampe • Verbinden Sie den Li-Po-Akku mit dem Ladegerät; die ORANGE LED-Lampe leuchtet • Sobald der Akku vollständig geladen ist, wird die GRÜNE LED-Lampe leuchten. SENDER-AKKUS •... - Seite 7 STUFE 1 • Bringen Sie das Seitenleitwerk am Heck an und verwenden Sie die Schrauben zum Befestigen. STUFE 2 • Schieben Sie das Rohr in eine Flachehälfte. • Schieben Sie diese Flachehälfte in den Rumpf. • Schieben Sie die sonstige Flachehälfte auf das Rohr. •...
- Seite 8 STUFE 4 • Bringen Sie die Ruderhörner an der Unterfläche und an der Höhenflosse an und klemmen Sie diese mit der Kunststoffhalteschelle an der andere Seite fest. • Befestigen Sie die Steuerstange mit der Schraube. • Ziehen Sie die Mutter auf den Ruderhörnchen nicht zu fest an, ein wenig Spielraum ist erforder- lich ! •...
-
Seite 9: Überprüfung Des Schwerpunktes
ÜBERPRÜFUNG DES SCHWERPUNKTES 55-65mm Der Schwerpunkt (Center of Gravity - CG) bestimmt, wie das Flugzeug von der Erdanziehungskraft beeinflusst wird. Ein Schwerpunkt, der sich zu viel vorne oder zu viel hinten befindet, macht das Flugzeug instabil. Versetzen Sie den Akku, bis das Flugzeug waagerecht hängt. ÜBERPRÜFUNG DER BEWEGUNGEN 10mm 10mm... -
Seite 10: Knüppelbewegungen
KNÜPPELBEWEGUNGEN MODUS1 MODUS2 MOVEMENT POWER POWER SEITENRUDER POWER POWER airplane action control plane movement HÖHENRUDER POWER POWER airplane action control plane movement QUERRUDER airplane action Aileron movement POWER POWER airplane action... - Seite 11 SICHERES FLIEGEN LERNEN ±15M • Vergewissern Sie sich, daß die verwendete Frequenz frei ist.. • Vor Sie mit das Fliegen anfängen sollten Sie die Richtung des Winds überprüfen. • Einen anfangende Pilot soll einen Tag mit wenigem oder keinem Wind wählen. • Sender und dann erst Empfangsanlage einschalten. Zuerst Empfangsanlage ausschalten, danach erst den Sender. • Die Antenne völlig ausziehen. • Nach dem Flug, trennen Sie den Akku und untfernen Sie ihn. • Lassen Sie immer den Akku abkühlen vor der Wiederaufladung. • Vor den Flug, immer die Luftschrauben,check the propeller, the rudder planes und die algemeine Lage des Modells überprüfen. • Replace broken or damaged parts immediately with original spares. ±15M 20 ~30° ±15M Wählen Sie einen offene Gelände weg von den Fleigen Sie nie bei kraftige Wind, Regen oder Überprufen Sie die Reichweite der Steurung b ei Gebäuden, von Straßen, von Hochspannung, von Sturm.
-
Seite 12: Überprüfung Der Bedienung
Flugzeug fliegen zu machen, ohne dass Sie zu oft die Knüppel bewegen müssen. TEILE PF-210-SP-001 SONIC 185 FUSELAGE (NO ELECTRONICS) PF-210-SP-002 SONIC 185 WING SET (INCL WING JOINER) PF-210-SP-003 SONIC 185 ELEVATOR PANEL PF-210-SP-004 SONIC 185 RUDDER PANEL... - Seite 13 USB FLUGSIMULATOR Installation des Flugsimulators • Bringen Sie die CD ein. • Wenn die Installation nicht automatisch anfängt, so öffnen Sie den Ordner der Installations-CD und klicken Sie mit einem Doppenklick die Installationsdatei an (fmsbeta70.exe). • Befolgen Sie die Anweisungen auf dem Bildschirm. •...
- Seite 14 Declaration of conformity EC-R&TTE Product: SONIC airplane with 4CH radio transmitter Intended Purpose: Radio equipment for remote controlling of models On request Equipment class: Complies with the essential requirements of chapter 3 and the other relevant provisions of the FTEG (Article 3 of the R&TTE directive), when used for its intended purpose Harmonised standards applied HONG KONG, 04 March 2008 S.
- Seite 15 RADIO CONTROL FREQUENCIES ADMITTED IN FOLLOWING COUNTRIES BANDS Channel Frequencies 35 MHz-Band 35.010 • • • • • • • • • • • • • 35.020 • • • • • • • • • • • • • 35.030 •...
- Seite 16 www.parkfun-rc.com...
