Bedienungsanleitung

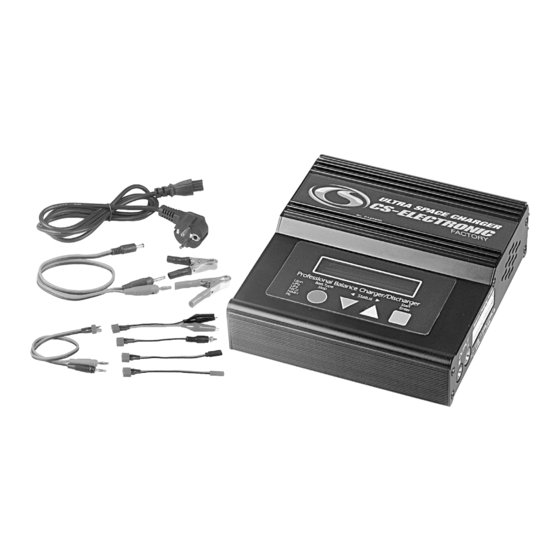

CS-Ultra Space Charger 12/230V
NiCd-, NiMH- und Li-Akku-Ladegerät für Netz- und Batteriebetrieb
Technische Daten:
Betriebsspannung:
l
Ladestrom:
l
Entladestrom:
l
Zellenzahl NiCd, NiMH:
l
Zellenzahl Lithium-Akkus:
l
Bleibatterien:
l
Benutzerprofile:
l
Delta-Peak Abschaltung:
l
Temperatur-Abschaltung:
l
Gewicht:
l
Abmessung:
l
Enthaltenes Zubehör:
l
Best.-Nr. C140200
11 - 18 V/100 - 240 V 50 - 60 Hz
0,1 - 5,0 A
0,1 - 1,0 A
1 - 15
1 - 6 in Serie
2 - 20 V
5 speicherbar
Ja
Temperatursensor
als Zubehör erhältlich
640 g
L137 mm x B147 mm x H46 mm
240V Netzkabel, 12V Batterieanschlusskabel mit
Krokodilklemmen, Ladekabel, Deutsche Anleitung.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für CS CS-Ultra Space

Inhaltszusammenfassung für CS CS-Ultra Space

  • Seite 1 Bedienungsanleitung CS-Ultra Space Charger 12/230V Best.-Nr. C140200 NiCd-, NiMH- und Li-Akku-Ladegerät für Netz- und Batteriebetrieb Technische Daten: Betriebsspannung: 11 - 18 V/100 - 240 V 50 - 60 Hz Ladestrom: 0,1 - 5,0 A Entladestrom: 0,1 - 1,0 A Zellenzahl NiCd, NiMH:...

  • Seite 2: Inhaltsverzeichnis

    Maßstäbe für morgen setzt. 2. Einsatzbereich Intelligent und Sicher laden steht beim neuen CS-Ultra Space Charger im Vordergrund. Da- bei lassen sich alle erdenklichen und gängigen Akkutypen durch die einfache Menü-Führung perfekt vollladen. Egal ob Lipo,LiIon, LiFe, NiCd, NiMH oder Pb, Empfänger ,- Starter- oder Raceakkus, alles wird analysiert und durch neueste Mikroprozessor-Technology gesteuert geladen.

  • Seite 3: Besondere Leistungsmerkmale Des Cs-Ultra

    Lebensdauer enorm. Dabei wird der angehängte Akku analysiert und das Programm gleicht die Spannung an einen definierten Zustand für die Lagerung automatisch an. So entscheidet der CS-Ultra Space Charger selbst, ob der Akku nachgeladen oder entladen werden muss. Maximale Sicherheit mit Delta-Peak Der automatische Ladevorgang wird auf dem Prinzip der Delta.-Peak-Spannungserkennung...

  • Seite 4: Optionales Zubehör

    Optionales Zubehör No. C140201 C140202 EHR-Adapter Temperatur- für Akkus mit Sensor EHR-Balancer Stecker 4. Anschluss / Bedienelemente Rote Taste (BATT. TYPE/STOPP) Auswahl der Akku- typen und Grundein- stellung Stoppt jeglichen Balancer-Ein- Ladevorgang gang mit JST- XHR Steckern 1S-6S Ausgang für Lade- kabel (4-mm- Bananenstecker) Grüne Taste (START/...

  • Seite 5: Anschluss Von Lithium-Akkus Im Balance-Ladeprogramm

    Diese Einstellung ist immer erforderlich, wenn Sie unterschiedliche Lithium Akkus laden. Laden Sie immer nur einen Typ, so bleibt die Einstellung gespeichert. Sollten Sie den CS-Ultra Space Charger nur für andere Akkutypen wie NiMH, NiCd oder Bleiakkus benötigen, können Sie die Werkseinstellung auf LiPo belassen!
  • Seite 6 LiPo/LiIo/LiFe , CHK Time 10min Die CHK Time ist die Zeit in der der Ultra Space Charger Ihre Angabe der Anzahl der Zellen bei Lithium-Akkus automatisch bei einem Lade- oder Entladevorgang zur Sicherheit überprüft. Wenn ein mehrzelliger Akku tiefentladen ist, kann man die Anzahl der Zellen oft nicht fest- stellen.
  • Seite 7 Waste Time CHG/DCHG 1min: Dies ist die Einstellung der Ruhepause zwischen den Zyklen beim Formatierungsladen von NiCd und NiMH Akkus. Da der Akku dabei sehr warm wird, fügt das Ladegerät deshalb zwischen den Lade-/ und Entladevorgängen eine Pause ein, damit sich der Akku abkühlen kann.

  • Seite 8: Programm Struktur

    12-V-Auto-Batterie im mobilen Einsatz diese vor einer Tiefentladung zu schützen. Werkseinstellung 10,0 V ändern: Enter Taste drücken und mit den Pfeiltasten den blinkenden Wert verändern. Speichern mit erneutem Enter drücken. Damit ist das Ende der Grundeinstellungen des CS-Ultra Space Chargers erreicht. 6. Programm Struktur...

  • Seite 9: Lader-Vorbereitung

    7. Lader-Vorbereitung Verbinden Sie den CS-Ultra Space Charger mit der gewünschten Spannungsquelle von 110- 240 V AC, einem Netzteil mit mindestens 11 - 15 V DC oder einer 12-V-Autobatterie. Mit der roten Taste Batt.-Type wählen sie den gewünschten Akkutyp oder stoppen eine Funktion.

  • Seite 10: Nimh Akkuzellen Laden / Entladen / Formatierungsladen

    9. NiMH Akkuzellen Laden / Entladen / Formatierungsladen Wählen Sie mit der roten Batt. Type Taste „ PROGRAM SELECT NiMH Batt” aus und bestätigen dies mit der grünen Enter-Taste. Wählen Sie nun mit der gelben Pfeil-Taste das gewünschte Pro- gramm. Laden (NiMH CHARGE) Entladen (NiMH DISCHARGE), Entladeschlussspannung 0,9V / Zelle beachten!

  • Seite 11: Li-Ion Akkuzellen - Laden / Balance-Laden / Schnell-Laden / Lager-Automatic / Entladung

    Schnell-Laden / Lager-Automatic / Entladung Um die erforderlichen Grund-Parameter von Lithium-Ionen Akkus zu beachten, muss zuerst der CS-Ultra Space Charger unter USER SET Programm umgestellt werden. Wählen Sie mit der roten Batt. Type Taste „ USER SET PROGRAM ” aus und bestätigen dies mit der grünen Enter-Taste.
  • Seite 12 bestätigen dies durch START/ENTER drücken. Wählen Sie mit der roten Batt. Type Taste „ PROGRAM SELECT LiIo Batt” aus und bestätigen dies mit der grünen Enter-Taste. Wählen Sie nun mit der gelben Pfeil-Taste das gewünschte Programm. Laden (LiIo CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung haben Balance-Laden (LiIo BALANCE), wird empfohlen! Schnell-Laden (LiIo FAST CHG), nur wenn’s wirklich schnell...

  • Seite 13: Life Akkuzellen - Laden / Balance-Laden / Schnell-Laden / Lager-Automatic / Entladung

    Um die erforderlichen Grund-Parameter von Lithium-Ferrit Akkus zu beachten, muss zuerst der CS-Ultra Space Charger unter USER SET Programm umgestellt werden. Wählen Sie mit der roten Batt. Type Taste „ USER SET PROGRAM ” aus und bestätigen dies mit der grünen Enter-Taste.

  • Seite 14: Pb- (Blei) Akkus - Laden / Entladen

    muss die Taste Batt. Type/Stop gedrückt werden und danach die korrekte Volt- bzw. Zellenanzahl eingestellt werden. Wenn der Ladevorgang unterbrochen werden soll, muss die Taste Batt. Type/Stop gedrückt werden. Der vollgeladene Akku wird durch ein blinkendes „Full“ im Display angezeigt. Zusatz-Information in den verschiedenen Programmen: Sie können sich während Lade- oder Entladevorgängen weitere Informationen anzeigen lassen.

  • Seite 15: Akku-Benutzerprofil Anlegen

    14. Akku-Benutzerprofil anlegen Um die Handhabung oft verwendeter Akkus zu vereinfachen, können die Parameter des Akkus als Benutzerprofil abgespeichert werden. Dafür stehen 5 Speicherplätze zur Verfügung. Wählen Sie mit der roten Batt. Type Taste „ PROGRAM SELECT SAVE DATA” aus und bestätigen dies mit der grünen Enter-Taste. Der blinkende Wert (1) gibt den Speicherplatz 1 vor.

  • Seite 16: Temperatur Sensor Anschließen / Laden

    16. Temperatur Sensor anschließen / Laden Zur Ladung von NiCd- und NiMh-Akkuzellen kann ein Tem- peratursensor zur Temperaturüberwachung verwendet wer- den. Schließen Sie den original CS-Sensor auf der linken Gehäuseseite an und positionieren das Sensor-Gehäuse auf eine der zu ladenden Akkuzellen.
  • Seite 17 Akkus, die nach Herstellerangaben nicht ausdrücklich für die Ströme geeignet sind, die das Ladegerät beim Ladevorgang verwendet. Bevor Sie einen Akku laden, denken Sie bitte immer an die folgenden Punkte: Haben Sie das richtige Programm für den Typ von Akku gewählt, welchen Sie laden wollen. Haben Sie den richtigen Strom für das Laden oder Entladen eingestellt.

  • Seite 18: Fehler Und Warnmeldungen

    Sie die Spannung des Lithium-Akkus. Die Spannung des Akkupacks wurde falsch ausgewählt. Das Ladegerät funktioniert nicht richtig. Bitte rufen Sie den Service von CS-ELECTRONIC an. Die Spannung ist niedriger als eingestellt. Die Spannung ist höher als eingestellt. Prüfen Sie die Anzahl der...

  • Seite 19: Service

    Sie das Gerät reparieren. 19. Service Sollten trotz sachgerechter Handhabung und ausreichender Pflege Probleme auftreten, senden Sie den CS-Ultra Space Charger mit kurzer und präziser Beschreibung des Pro- blems, Mangels oder der Beschädigung an CS-ELECTRONIC GmbH, Johann-Karg-Str. 30, D-85540 Haar bei München.

  • Seite 20: Hinweise Zum Umweltschutz

    Die von CS-ELECTRONIC angegebenen Werte über Gewicht, Größe oder Sonstiges sind als Richtwert zu verstehen. CS-ELECTRONIC übernimmt keine formelle Verpflichtung für derartige spezifische Angaben, da sich durch technische Veränderungen, die im Interesse des Produktes vorgenommen werden, andere Werte ergeben können.
