thomann TPC25 Bedienungsanleitung Seite 21

Konfiguration der Trennfre‐
quenz für CH1 und CH2

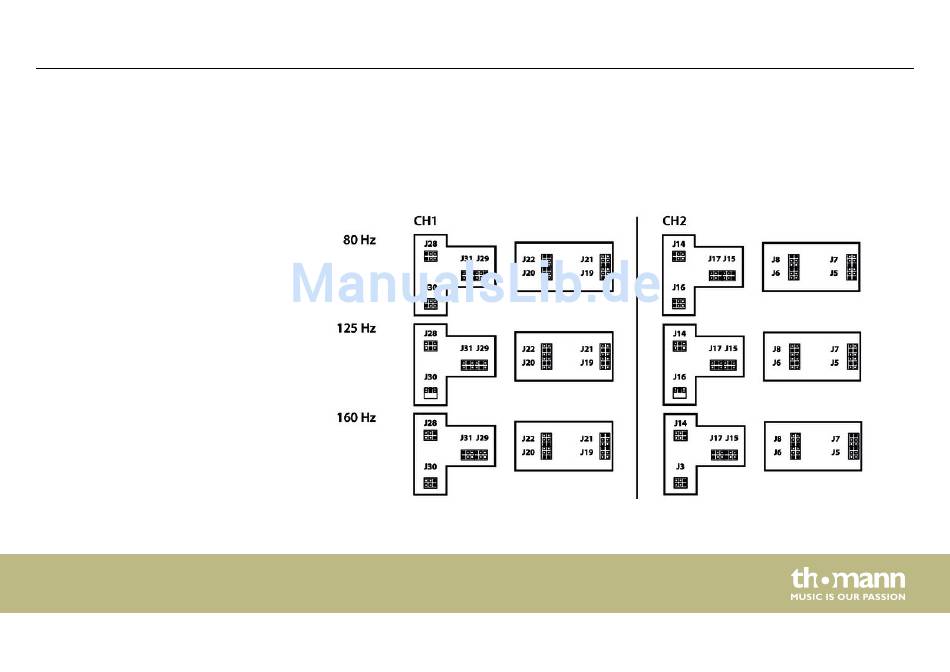

Stellen Sie die Trennfrequenz für die Kanäle CH1 und CH2 wie in der Abbildung gezeigt auf
80 Hz, 125 Hz oder 160 Hz ein. Die schwarzen Balken markieren die Positionen der Jumper. Bei‐
spiel: um die Trennfrequenz von Kanal CH1 auf 80 Hz zu setzen, stecken Sie Jumper 28 und 30
links, Jumper 29 und 31 rechts, Jumper 20 und 22 oben und Jumper 19 und 21 unten (alle
Angaben in Leserichtung).
TPC25
Installation und Inbetriebnahme
21
