Seite 1 Digitaler Videorecorder Benutzerhandbuch UD04213B...
Seite 2 Eigentum von Hangzhou Hikvision Digital Technology Co., Ltd. oder seinen Tochtergesellschaften (nachstehend als „Hikvision“ bezeichnet). Diese Bedienungsanleitung darf ohne die vorherige schriftliche Zustimmung von Hikvision auf keine Weise ganz oder teilweise reproduziert, verändert, übersetzt oder verbreitet werden. Sofern nicht anderweitig vereinbart, bietet Hikvision keine ausdrückliche oder implizierte Gewährleistung oder Garantie bezüglich der...
Seite 3 Digitaler Videorecorder – Benutzerhandbuch Behördliche Informationen FCC-Hinweise Bitte beachten Sie, dass Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich vom Hersteller zugelassen sind, zum Verlust der allgemeinen Betriebserlaubnis führen können. FCC-Einhaltung: Dieses Gerät wurde getestet und entspricht den Beschränkungen für ein Digitalgerät der Klasse A entsprechend Abschnitt 15 der FCC-Bestimmungen.
Seite 4 Digitaler Videorecorder – Benutzerhandbuch Modelle Diese Bedienungsanleitung gilt für die in der nachstehenden Liste aufgeführten Modelle. Serie Modell DS-7100HGHI-F1/N DS-7104HGHI-F1/N DS-7108HGHI-F1/N DS-7116HGHI-F1/N DS-7200HGHI-F1/N DS-7204HGHI-F1/N DS-7208HGHI-F1/N DS-7216HGHI-F1/N DS-7100HGHI-E1 DS-7104HGHI-E1 DS-7108HGHI-E1 DS-7116HGHI-E1 DS-7200HGHI-E1 DS-7204HGHI-E1 DS-7208HGHI-E1 DS-7216HGHI-E1 DS-7200HGHI-E2 DS-7208HGHI-E2 DS-7216HGHI-E2 DS-7100HGHI-F1 DS-7104HGHI-F1 DS-7108HGHI-F1...
Seite 5 Digitaler Videorecorder – Benutzerhandbuch DS-7300HQHI-F4/N DS-7304HQHI-F4/N DS-7308HQHI-F4/N DS-7316HQHI-F4/N DS-8100HQHI-F8/N DS-8104HQHI-F8/N DS-8108HQHI-F8/N DS-8116HQHI-F8/N DS-7200HUHI-F1/N DS-7204HUHI-F1/N DS-7208HUHI-F1/N DS-7200HUHI-F2/N DS-7204HUHI-F2/N DS-7208HUHI-F2/N DS-7216HUHI-F2/N DS-7600HUHI-F/N DS-7604HUHI-F1/N DS-7608HUHI-F2/N DS-7616HUHI-F2/N DS-7300HUHI-F4/N DS-7304HUHI-F4/N DS-7308HUHI-F4/N DS-7316HUHI-F4/N DS-8100HUHI-F8/N DS-8104HUHI-F8/N DS-8108HUHI-F8/N DS-8116HUHI-F8/N DS-9000HUHI-F8/N DS-9004HUHI-F8/N DS-9008HUHI-F8/N DS-9016HUHI-F8/N DS-9000HUHI-F16/N DS-9008HUHI-F16/N DS-9016HUHI-F16/N...
Seite 6: Beschreibung Der Symbole
Digitaler Videorecorder – Benutzerhandbuch Beschreibung der Symbole Die in diesem Dokument verwendeten Symbole sind wie folgt definiert. Symbol Beschreibung Liefert zusätzliche Informationen zur Unterstreichung oder Ergänzung wichtiger HINWEIS Punkte im Text. Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Schäden am Gerät, Datenverlust, WARNUNG Leistungsminderung oder unerwarteten...
Seite 7: Sicherheitshinweise
Digitaler Videorecorder – Benutzerhandbuch Sicherheitshinweise Die korrekte Konfiguration aller Passwörter und andere Sicherheitseinstellungen liegen in  Verantwortung des Installateurs und/oder Endbenutzers. Bei der Verwendung des Produkts müssen die elektrischen Sicherheitsbestimmungen des  Landes oder der Region strikt eingehalten werden. Siehe technische Daten für detaillierte Informationen.
Seite 8: Schlüsselmerkmale
Digitaler Videorecorder – Benutzerhandbuch Schlüsselmerkmale Allgemein  Anschlussmöglichkeit für Turbo-HD- und Analogkameras;  Unterstützt das UTC-(Zitronat)-Protokoll für den Anschluss von Kameras über Audiokabel;  Anschlussmöglichkeit für AHD-Kameras (DVR-F-Modelle);  Anschlussmöglichkeit für HDCVI-Kameras;  Anschlussmöglichkeit für IP-Kameras; HINWEIS Der IP-Kameraanschluss wird nicht vom DVR-Modell DS-7100 unterstützt. ...
Seite 9 Digitaler Videorecorder – Benutzerhandbuch Lokale Überwachung  HDMI-Ausgang mit einer Auflösung von max. 4K (3840 × 2160) bei DS-7116HQHI-F1/N, DS-7216HQHI-F1/N, DS-7216HQHI-F2/N, DS-7208HUHI-F1/N, DS-7208HUHI-F2/N, DS-7216HUHI-F2/N, DS-7608HUHI-F2/N, DS-7616HUHI-F2/N, DS-7300HQHI-F4/N und DS-8100HQHI-F8/N.  Bei den DVR-Modellen DS-7608/7616HUHI-F/N und DS-7300/8100HQHI-F/N können die HDMI- und VGA-Schnittstellen für die gleichzeitige oder unabhängige Ausgabe konfiguriert werden.
Seite 10 Digitaler Videorecorder – Benutzerhandbuch  Die DVR-Modelle DS-7208/7216HUHI-F/N unterstützen einen erweiterten VCA-Modus, um auf allen Kanälen die Linienüberschreitungserkennung und Einbrucherkennung zu aktivieren und die Ausgabe mit einer Auflösung von 2K/4K zu deaktivieren. Nachdem Sie diese Funktion aktiviert haben, können Sie sie auch wieder deaktivieren. Dann wird die Linienüberschreitungserkennung und Einbrucherkennung nur von 2 Kanälen unterstützt.
Seite 11 Digitaler Videorecorder – Benutzerhandbuch  Unterstützt POS-ausgelöste Aufnahmen (DVR-Modelle DS-7300/8100HQHI-F/N und DS-7300/8100/9000HUHI-F/N)  8 Aufnahmezeiträume mit unterschiedlichen Aufzeichnungsarten  Unterstützt Kanal-Null-Codierung  Gleichzeitige Aufnahme von Haupt-Stream und Sub-Stream konfigurierbar  Vor- und Nachaufnahme bei Bewegungserkennungsaufnahme möglich; Voraufnahme bei geplanter und manueller Aufnahme ...
Seite 12 Digitaler Videorecorder – Benutzerhandbuch  Alarm bei Videoverlust, Bewegungserkennung, Videosabotage, ungewöhnlichen Signalen, Auflösungsunterschied von Videoeingangssignal und -aufnahme, nicht autorisierte Anmeldung, Netzwerkunterbrechung, IP-Konflikten, Aufnahme-/Erfassungsausnahmen, Festplattendefekt, voller Festplatte usw.  Alarm löst Vollbildüberwachung, Audioalarm, Benachrichtigung der Überwachungszentrale, Senden von E-Mail und Alarmausgabe aus ...
Seite 13 Digitaler Videorecorder – Benutzerhandbuch  Unterstützung von Zugriff über Hik-Connect  TCP, UDP und RTP für Unicast  Automatisches/Manuelles Port-Mapping über UPnPTM  Remote-Suche, Wiedergabe, Download, Sperre/Freigabe von Aufnahmedateien und Wiederaufnahme unterbrochener Datenübertragungen  Einstellen der Parameter, Import/Export von Geräteparametern über Fernzugriff ...
Seite 14: Inhaltsverzeichnis
Digitaler Videorecorder – Benutzerhandbuch Inhalt Schlüsselmerkmale ......................7 Einleitung ..........................20 Kapitel 1 Frontblende ........................20 IR-Fernbedienung ......................34 USB-Maus ......................... 38 Eingabemethode ......................39 Geräterückseite ........................ 39 Erste Schritte ........................49 Kapitel 2 Ein- und Ausschalten des DVR ..................49 Aktivierung des Geräts .....................
Seite 15 Digitaler Videorecorder – Benutzerhandbuch Live-Ansicht einstellen ..................... 82 Manuelle Videoqualitätsdiagnose ................... 85 PTZ-Steuerungen ......................... 86 Kapitel 4 PTZ-Einstellungen konfigurieren ..................86 Konfigurieren von PTZ-Voreinstellungen, Touren und Mustern ........88 4.2.1 Voreinstellungen anpassen ..................88 4.2.2 Voreinstellungen aufrufen ..................89 4.2.3 Touren anpassen .....................
Seite 16 Digitaler Videorecorder – Benutzerhandbuch 6.1.5 Wiedergabe nach Smart-Suche ................135 6.1.6 Wiedergabe nach Systemprotokollen ..............138 6.1.7 Wiedergabe von Teilzeiträumen ................139 6.1.8 Externe Datei wiedergeben ................... 140 6.1.9 Fotos wiedergeben ....................141 Zusatzfunktionen der Wiedergabe ................. 142 6.2.1 Bild-für-Bild-Wiedergabe ..................142 6.2.2 Digital-Zoom ......................
Seite 17 Digitaler Videorecorder – Benutzerhandbuch 10.7 Erkennung von herumlungernden Personen ............... 182 10.8 Erkennung von Menschenansammlungen ..............182 10.9 Erkennung schneller Bewegungen ................183 10.10 Parkerkennung ......................183 10.11 Erkennung von unbeaufsichtigtem Gepäck ............... 184 10.12 Erkennung von entfernten Gegenständen ..............184 10.13 Audioausnahmeerkennung ..................
Seite 18 Digitaler Videorecorder – Benutzerhandbuch 13.1 Array konfigurieren ...................... 213 13.1.1 RAID aktivieren ....................214 13.1.2 One-Touch-Konfiguration ..................215 13.1.3 Array manuell erstellen ..................216 13.2 Array wiederherstellen ....................218 13.2.1 Automatische Array-Wiederherstellung ............. 219 13.2.2 Array manuell wiederherstellen ................220 13.3 Array löschen ........................
Seite 19 DS-7200HGHI-F1 ....................273 18.1.6 DS-7200HGHI-F2 ....................275 18.1.7 DS-7100HQHI-F1/N ..................... 277 18.1.8 DS-7200HQHI-F1/N ..................... 279 18.1.9 DS-7200HQHI-F2/N ..................... 282 18.1.10 DS-7100HGHI-F1/N ................... 285 18.1.11 DS-7200HGHI-F1/N ................... 287 18.1.12 DS-7200HUHI-F1/N ................... 289 18.1.13 DS-7200HUHI-F2/N ................... 291 18.1.14 DS-7600HUHI-F/N ..................... 293 18.1.15 DS-7300HUHI-F4/N ...................
Seite 20 Version 3.4.51 ..................... 317 18.4.8 Version 3.4.50 ..................... 317 18.4.9 Version 3.4.4 ....................... 318 18.4.10 Version 3.4.3 ..................... 318 18.4.11 Version 3.4.2 ..................... 318 18.5 Liste der kompatiblen Hikvision IP-Kameras ..............319 18.6 Liste der kompatibler IP-Kameras von Drittanbietern ..........320...
Seite 21: Kapitel 1 Einleitung
Digitaler Videorecorder – Benutzerhandbuch Kapitel 1 Einleitung Frontblende Frontblende 1: Abbildung 1–1 Frontblende beim Modell DS-7100 Frontblende 2: Abbildung 1–2 Frontblende beim Modell DS-7200HGHI Tabelle 1–1 Beschreibung der Frontblende Symbol Beschreibung Leuchtet rot, wenn der DVR eingeschaltet ist. Leuchtet rot, wenn Daten von der Festplatte gelesen oder auf die Festplatte geschrieben werden.
Seite 22 Digitaler Videorecorder – Benutzerhandbuch Frontblende 3: Abbildung 1–3 Frontblende beim Modell DS-7200HQHI-F/N Tabelle 1–2 Beschreibung der Frontblende Bezeichnung Funktionsbeschreibung Leuchtet grün, wenn der Ein-/Ausschalter auf der Rückseite POWER eingeschaltet ist. Blinkt rot, wenn Daten von der Festplatte gelesen oder auf sie STATUS geschrieben werden.
Seite 23 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Umschalten zwischen Ziffern- und Buchstabeneingabe und SHIFT mehrfach belegten Tasten. Eingabe Ziffer „1“; 1/MENU Hauptmenü aufrufen. Eingabe Ziffer „2“; Eingabe Buchstaben „ABC“; In einem Listenfeld werden mit der Taste F1 alle vorhandenen Elemente ausgewählt. 2/ABC/ Schaltet das PTZ-Lampe im PTZ-Steuerungsmodus ein oder aus.
Seite 24 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Eingabe Ziffer „7“; Eingabe Buchstaben „PQRS“; 7/PQRS/ Zugriff auf das Aufzeichnungsfenster für die manuelle Aufnahme. Aktiviert/deaktiviert die Aufnahme manuell. Eingabe Ziffer „8“; 8/TUV/ Eingabe Buchstaben „TUV“; PTZ-Steuermenü aufrufen. Eingabe Ziffer „9“; 9/WXYZ/ Eingabe Buchstaben „WXYZ“; PREV Mehrkanalanzeige in der Live-Ansicht.
Seite 25 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Universal Serial Bus (USB) Ports für zusätzliche Geräte wie USB-Port USB-Maus und USB-Festplattenlaufwerk (HDD). IR-Empfänger Empfänger für die IR-Fernbedienung. Frontblende 5: Abbildung 1–5 Frontblende bei den Modellen DS-7300HQHI-F/N und DS-7300HUHI-F/N Tabelle 1–4 Beschreibung der Frontblende Bezeichnung Funktionsbeschreibung POWER...
Seite 26 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Eingabe Ziffer „2“; Eingabe Buchstaben „ABC“; In einem Listenfeld werden mit der Taste F1 alle vorhandenen Elemente ausgewählt. 2/ABC/F1 Schaltet das PTZ-Lampe im PTZ-Steuerungsmodus ein oder aus. Kann verwendet werden, um aus einem Bild herauszuzoomen.
Seite 27 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Zugriff auf das Aufzeichnungsfenster für die manuelle Aufnahme. Aktiviert/deaktiviert die Aufnahme manuell. Eingabe Ziffer „8“; 8/TUV/PTZ Eingabe Buchstaben „TUV“; PTZ-Steuermenü aufrufen. Eingabe Ziffer „9“; 9/WXYZ/ Eingabe Buchstaben „WXYZ“; PREV Mehrkanalanzeige in der Live-Ansicht. Eingabe Ziffer „0“; Eingabemethode im Bearbeitungs-Textfeld umschalten.
Seite 28 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Verschieben der aktiven Auswahl in einem Menü aufwärts und abwärts. Durchlaufen verschiedener Kanäle im Live-Ansichtsmodus. 30-Sekunden-Sprung vorwärts/rückwärts in Videodateien JOG SHUTTLE im Wiedergabemodus. Steuerung der Bewegung der PTZ-Kamera im PTZ-Steuermodus. Verschieben der aktiven Auswahl in einem Menü aufwärts und abwärts.
Seite 29 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Blinkt blau, wenn die Netzwerkverbindung Tx/Rx ordnungsgemäß funktioniert. Leuchtet blau, wenn das Gerät scharfgeschaltet ist; zu diesem Zeitpunkt wird ein Alarm ausgelöst, wenn ein Ereignis erkannt wird. GUARD Erlischt, wenn das Gerät unscharf geschaltet wird. Der Scharf-/Unscharf-Status kann durch Gedrückt halten von ESC für mehr als 3 Sekunden im Live- Ansichtsmodus umgeschaltet werden.
Seite 30 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Stoppt/startet die automatische Umschaltung im automatischen Umschaltungsmodus. Verschieben der aktiven Auswahl in einem Menü aufwärts und abwärts. Durchlaufen verschiedener Kanäle im Live-Ansichtsmodus. JOG SHUTTLE 30-Sekunden-Sprung vorwärts/rückwärts in Videodateien im Wiedergabemodus. Steuerung der Bewegung der PTZ-Kamera im PTZ-Steuermodus.
Seite 31 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Funktionsbeschreibung Erzeugung der Videoclips zur Sicherung im Wiedergabemodus. Aufrufen und Verlassen des Ordners des USB-Geräts und der eSATA-Festplatte. Umschalten zwischen Haupt- und Spotausgang. MAIN/SPOT/ ZOOM- Verkleinerung des Bildes im PTZ-Steuermodus. Auswahl eines Elements in der Liste, wenn in einem Listenfeld verwendet.
Seite 32 Digitaler Videorecorder – Benutzerhandbuch Frontblende 7: Abbildung 1–7 Frontblende beim Modell DS-9000HUHI-F8/N Frontblende 8: Abbildung 1–8 Frontblende beim Modell DS-9000HUHI-F16/N Tabelle 1–6 Beschreibung der Frontblende Bezeichnung Funktionsbeschreibung ALARM Leuchtet rot, wenn ein Melderalarm erkannt wird. Leuchtet blau, um anzuzeigen, dass der DVR ordnungsgemäß READY funktioniert.
Seite 33 Digitaler Videorecorder – Benutzerhandbuch Blinkt blau, wenn die Netzwerkverbindung ordnungsgemäß MODEM funktioniert. Leuchtet blau, wenn das Gerät scharfgeschaltet ist; zu diesem Tx/Rx Zeitpunkt wird ein Alarm ausgelöst, wenn ein Ereignis erkannt wird. Erlischt, wenn das Gerät unscharf geschaltet wird. Der Scharf-/ Unscharf-Status kann durch Gedrückt halten von ESC für mehr GUARD als 3 Sekunden im Live-Ansichtsmodus umgeschaltet werden.
Seite 34 Digitaler Videorecorder – Benutzerhandbuch Einstellen der Brennweite im PTZ-Steuermenü. A/FOCUS+ Umschalten zwischen Eingabemethoden (Groß- und Kleinschreibung, Symbole und Zahlen). Bearbeiten der Textfelder. Beim Bearbeiten der Textfelder wird ebenfalls das Schriftzeichen vor dem Cursor gelöscht. Abhaken des Kästchens im Kästchenfeld. EDIT/IRIS+ Einstellen der Irisblende der Kamera im PTZ-Steuermodus.
Seite 35: Ir-Fernbedienung
Digitaler Videorecorder – Benutzerhandbuch Navigation zwischen Feldern und Menüpunkten in den Menüs. Im Wiedergabemodus dienen die Tasten „Aufwärts“ und „Abwärts“ dazu, die Geschwindigkeit der Videowiedergabe zu erhöhen oder zu verringern. NAVIGATIONSTASTEN Die Tasten „Links“ und „Rechts“ dienen dazu, die nächste oder vorhergehende Aufzeichnungsdatei auszuwählen.
Seite 36 Digitaler Videorecorder – Benutzerhandbuch HINWEIS Die Batterien (2 × AAA) müssen vor der Verwendung eingesetzt werden. Abbildung 1–9 Fernbedienung Die Tasten entsprechen in ihrer Funktionsweise weitgehend denen auf der Gerätevorderseite. Siehe Tabelle 1–7 Dazu gehören: Tabelle 1–7 Beschreibung der IR-Fernbedienungstasten Bezeichnung Beschreibung Schaltet das Gerät ein/aus.
Seite 37 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Beschreibung Im Wiedergabemodus wird mit ihr das Steuerungsmenü ein- und ausgeblendet. Ruft das Einstellungsmenü für manuelle Aufnahmen auf. In den PTZ-Steuerungseinstellungen können Sie diese Taste drücken, um dann durch Druck auf eine Zifferntaste eine PTZ-Voreinstellung REC-Taste aufzurufen.
Seite 38 Digitaler Videorecorder – Benutzerhandbuch Bezeichnung Beschreibung Rückkehr in das vorherige Menü. ESC-Taste Drücken, um die Scharf-/Unscharfschaltung des Geräts im Live-Ansicht-Modus zu aktivieren/deaktivieren. Dient dazu, den Ganztag-Wiedergabemodus zu aktivieren. PLAY-Taste Aktiviert ferner die automatische Suchfunktion im PTZ-Steuerungsmenü. Wechselt zwischen Einzel- und Mehrfachbildschirmmodus. PREV-Taste Im PTZ-Steuermodus dient sie dazu, in Verbindung mit der Taste A/FOCUS+ die Bildschärfe einzustellen.
Seite 39: Usb-Maus
Digitaler Videorecorder – Benutzerhandbuch USB-Maus Dieser DVR kann auch mit einer handelsüblichen 3-Tasten-USB-Maus (Links/Rechts/Scroll-Rad) bedient werden. Zur Steuerung mit einer USB-Maus gehen Sie wie folgt vor: Schritt 1: Schließen Sie die USB-Maus an einem der USB-Ports auf der Frontblende des DVR an. Schritt 2: Die Maus wird automatisch erkannt.
Seite 40: Eingabemethode
Digitaler Videorecorder – Benutzerhandbuch Eingabemethode Abbildung 1–10 Virtuelle Tastatur Tastenbelegung der virtuellen Tastatur: Tabelle 1–9 Beschreibung der Tasten der virtuellen Tastatur Symbol Beschreibung Symbol Beschreibung Ziffern Englische Buchstaben … … Groß-/Kleinschreibung Rückschritt Tastatur umschalten Leertaste Position des Cursors Eingabe Symbole Reserviert Geräterückseite HINWEIS...
Seite 41 Digitaler Videorecorder – Benutzerhandbuch Tabelle 1–10 Beschreibung der Rückseite Menüpunkt Beschreibung VIDEO IN BNC-Schnittstelle für Turbo-HD- und analogen Videoeingang. HDMI HDMI-Videoausgang. DB15-Schnittstelle zur VGA-Ausgabe. Anzeige des lokalen Videoausgangs und Menüs. AUDIO OUT Cinchanschluss. AUDIO IN Cinchanschluss. Netzwerkanschluss Anschluss für Netzwerk. USB-Schnittstelle Universeller serieller Bus (USB)-Port für zusätzliche Geräte.
Seite 42 Digitaler Videorecorder – Benutzerhandbuch Tabelle 1–11 Beschreibung der Rückseite Menüpunkt Beschreibung VIDEO IN BNC-Schnittstelle für Turbo-HD- und analogen Videoeingang. HDMI HDMI-Videoausgang. DB15-Schnittstelle zur VGA-Ausgabe. Anzeige des lokalen Videoausgangs und Menüs. AUDIO OUT Cinchanschluss AUDIO IN Cinchanschluss Netzwerkanschluss Anschluss für Netzwerk. USB-Schnittstelle Universeller serieller Bus (USB)-Port für zusätzliche Geräte.
Seite 43 Digitaler Videorecorder – Benutzerhandbuch HDMI HDMI-Videoausgang. USB-Schnittstelle Universeller serieller Bus (USB)-Port für zusätzliche Geräte. Netzwerkanschluss Anschluss für Netzwerk. RS-485-Anschluss Anschluss für RS-485-Geräte. Spannungsversorgung 12-V-Gleichstromversorgung. Ein-/Ausschalter Schalter zum Ein- und Ausschalten des Geräts. Masse Masse VIDEO OUT Cinchanschluss für Videoausgabe. ALARM Anschluss für Alarmeingang und -ausgang.
Seite 44 Digitaler Videorecorder – Benutzerhandbuch Menüpunkt Beschreibung USB-Schnittstelle Universeller serieller Bus (USB)-Port für zusätzliche Geräte. Netzwerkanschluss Anschluss für Netzwerk. RS-485-Anschluss Anschluss für RS-485-Geräte. Spannungsversorgung 12-V-Gleichstromversorgung. Ein-/Ausschalter Schalter zum Ein- und Ausschalten des Geräts. Masse Masse VIDEO OUT Cinchanschluss für Videoausgabe. Alarmeingang/-ausgang Anschlüsse für Alarmeingangs und -ausgang.
Seite 45 BNC-Schnittstelle für Turbo-HD- und analogen Videoeingang. VIDEO OUT Cinchanschluss für Videoausgabe. HINWEIS Ein CVBS-Ausgang steht bei den DVR-Modellen DS-7100/7200HGHI-E1, DS-7200HGHI-E2, DS-7100/7200HGHI-F1, DS-7200HGHI-F2, DS-7100HQHI-F1/N und DS-7100HGHI-F1/N nicht zur Verfügung. AUDIO IN Cinchanschluss USB-Schnittstelle Universeller serieller Bus (USB)-Port für zusätzliche Geräte. HDMI HDMI-Videoausgang.
Seite 46 Digitaler Videorecorder – Benutzerhandbuch Rückseite 9: Abbildung 1–19 Rückseite des DS-7300HUHI-F4/N HINWEIS Auf der Rückseite des DS-7304HUHI-F4/N und DS-7308HUHI-F4/N stehen 4 bzw. 8 Videoeingänge zur Verfügung. Rückseite 10: Abbildung 1–20 Rückseite des DS-8100HUHI-F8/N HINWEIS Auf der Rückseite des DS-8104HUHI-F8/N und DS-8108HUHI-F8/N stehen 4 bzw. 8 Videoeingänge zur Verfügung.
Seite 47 BNC-Schnittstelle für Turbo-HD- und analogen Videoeingang. VIDEO OUT Cinchanschluss für Videoausgabe. HINWEIS Ein CVBS-Ausgang steht bei den DVR-Modellen DS-7100/7200HGHI-E1, DS-7200HGHI-E2, DS-7100/7200HGHI-F1, DS-7200HGHI-F2, DS-7100HQHI-F1/N und DS-7100HGHI-F1/N nicht zur Verfügung. AUDIO IN Cinchanschluss USB-Schnittstelle Universeller serieller Bus (USB)-Port für zusätzliche Geräte. HDMI1/VGA Gleichzeitige HDMI1/VGA-Ausgabe Anzeige des lokalen Videoausgangs und Menüs.
Seite 48 Digitaler Videorecorder – Benutzerhandbuch Rückseite 12: Abbildung 1–22 Rückseite des DS-9000HUHI-F16/N HINWEIS Auf der Rückseite des DS-9008HUHI-F16/N stehen 8 Videoausgänge zur Verfügung. Tabelle 1–16 Beschreibung der Rückseite Menüpunkt Beschreibung VIDEO IN BNC-Schnittstelle für Turbo-HD- und analogen Videoeingang. VIDEO OUT Cinchanschluss für Videoausgabe. HINWEIS Ein CVBS-Ausgang steht bei den DVR-Modellen DS-7100/ 7200HGHI-E1, DS-7200HGHI-E2, DS-7100/7200HGHI-F1,...
Seite 49 Digitaler Videorecorder – Benutzerhandbuch Menüpunkt Beschreibung Anschluss für RS-485-Geräte. Die Anschlussstifte „T+“ und „T-“ werden mit „R+“ bzw. „R-“ am PTZ-Empfänger verbunden. D+, D- Pin verbindet mit Ta-, Tb-Pin des Controllers. Bei der RS-485- und Gerätekaskadierung werden „D+“ und „D-“ des ersten DVR mit Alarmschnittstelle „D+“...
Seite 50: Kapitel 2 Erste Schritte
Digitaler Videorecorder – Benutzerhandbuch Kapitel 2 Erste Schritte Ein- und Ausschalten des DVR Zweck Der korrekte Ein- und Ausschaltvorgang ist kritisch, um die Lebensdauer des DVR zu verlängern. Bevor Sie beginnen Vergewissern Sie sich, dass die Spannung der externen Spannungsversorgung den Anforderungen des DVR entspricht und dass der Masseanschluss korrekt arbeitet.
Seite 51: Aktivierung Des Geräts
Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–2 Abschaltaufforderung DVR neu starten Im Menü „Herunterfahren“ (Abbildung 2–1) können Sie den DVR auch neu starten. Schritt 1: Rufen Sie das Menü Shutdown durch Anklicken von Menu > Shutdown auf. Schritt 2: Klicken Sie auf die Schaltfläche Logout, um sich abzumelden oder auf die Schaltfläche Reboot, um den DVR neu zu starten.
Seite 52 Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Klicken Sie auf OK, um das Passwort zu speichern und das Gerät zu aktivieren. HINWEIS  Passwörter in Klartext werden unterstützt. Klicken Sie auf das Symbol , um das Passwort in Klartext anzuzeigen. Wenn Sie noch einmal auf das Symbol klicken, wird das Passwort wieder unsichtbar.
Seite 53: Entsperrmuster Zur Anmeldung Verwenden
Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–6 GUID exportieren Schritt 5: Nach dem Export der GUID erscheint folgendes Mitteilungsfenster. Klicken Sie auf Yes, um das Passwort zu duplizieren oder auf No, um den Vorgang abzubrechen. Abbildung 2–7 Passwort duplizieren Entsperrmuster zur Anmeldung verwenden HINWEIS Dieses Kapitel bezieht sich nur auf alle DVR-F-Modelle.
Seite 54 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–8 Entsperrmuster einstellen Schritt 1: Zeichnen Sie mit der Maus ein Muster zwischen den 9 Punkten auf dem Bildschirm. Lassen Sie die Maustaste los, wenn das Muster gezeichnet ist. Abbildung 2–9 Muster zeichnen HINWEIS  Verbinden Sie mindestens 4 Punkte zu einem Muster. ...
Seite 55: Anmelden Über Entsperrmuster
Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–10 Bestätigung des Musters HINWEIS Weichen die beiden Muster voreinander ab, müssen Sie das Muster erneut einstellen. Abbildung 2–11 Rücksetzen des Musters 2.3.2 Anmelden über Entsperrmuster HINWEIS  Nur der Admin-Benutzer hat die Berechtigung, das Gerät zu entsperren. ...
Seite 56 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–12 Entsperrmuster zeichnen Schritt 2: Zeichnen Sie das zuvor definierte Entsperrmuster, um den Menümodus aufzurufen. HINWEIS  Sie können sich mit einem Rechtsklick auf der Maus im normalen Modus anmelden.  Sollten Sie Ihr Muster einmal vergessen, so wählen Sie die Option Forget My Pattern oder Switch User, um das normale Dialogfenster zur Anmeldung aufzurufen.
Seite 57: Basiskonfiguration Mit Installationsassistent
Digitaler Videorecorder – Benutzerhandbuch Basiskonfiguration mit Installationsassistent 2.4.1 Konfiguration des Signaleingang-Assistenten HINWEIS Bei DVR-E-Modellen es kein Fenster zur Konfiguration der Signaleingänge. Zweck Nach dem Hochfahren und Anmelden wechseln alle DVR-F-Modelle zum Signaleingang-Assistenten. Sie können auch auf Menu > Camera > Signal Input Status klicken, um die Signaleingänge zu konfigurieren.
Seite 58 Digitaler Videorecorder – Benutzerhandbuch Auswahl der Sprache: Schritt 1: Wählen Sie Ihre Sprache aus der Auswahlliste aus. Schritt 2: Klicken Sie auf die Schaltfläche Apply. Abbildung 2–16 Spracheinstellung Hinweise zum Einstellungsassistenten: Schritt 1: Der Startassistent führt Sie durch einige wichtige Geräteeinstellungen. Wenn Sie den Startassistenten gerade nicht verwenden wollen, klicken Sie auf Exit.
Seite 59 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–18 Ändern des Passworts HINWEIS Passwörter in Klartext werden unterstützt. Klicken Sie auf das Symbol , um das Passwort in Klartext anzuzeigen. Wenn Sie noch einmal auf das Symbol klicken, wird das Passwort wieder unsichtbar. Schritt 3: Wenn Sie auf die Schaltfläche Next klicken, wird der nachfolgende Hinweis angezeigt.
Seite 60 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–21 Allgemeine Netzwerkkonfiguration HINWEIS  2 selbstanpassende 10M/100M/1000M-Netzwerkanschlüsse für die Modelle DS-8100HQHI-F/N und DS-7300/8100/9000HUHI-F/N. Bei den Modellen DS-8100HQHI-F/N sind drei Modi konfigurierbar: Mehrfachadresse, Lastausgleich, Netzwerkfehlertoleranz. Bei den Modellen DS-7300/8100/9000HUHI-F/N sind nur Mehrfachadresse und Netzwerkfehlertoleranz konfigurierbar. 1 selbstanpassender 10M / 100M / 1000M- oder 1 selbstanpassender 10M / 100M-Netzwerkanschluss für andere Modelle.
Seite 61 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–22 Hik-Connect-Konfiguration Schritt 6: Klicken Sie auf die Schaltfläche Next, um das Fenster Weiterführende Netzwerkparameter aufzurufen. Sie können DDNS aktivieren und andere Ports je nach Erfordernis festlegen. Abbildung 2–23 Weiterführende Netzwerkparameter festlegen Schritt 7: Klicken Sie bei den Modellen DS-7300/8100/9000HUHI-F/N auf die Schaltfläche Next. Anschließend öffnet sich das Fenster „RAID-Konfiguration“.
Seite 62 Digitaler Videorecorder – Benutzerhandbuch Schritt 8: Klicken Sie nach der Konfiguration der weiterführenden Netzwerkparameter auf die Schaltfläche Next, die das Fenster HDD-Verwaltung aufruft, wie unten dargestellt. Abbildung 2–25 HDD-Verwaltung Schritt 9: Zur Initialisierung der HDD klicken Sie auf Init. Bei der Initialisierung werden sämtliche auf der Festplatte gespeicherten Daten gelöscht.
Seite 63: Anmeldung Und Abmeldung
Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–26 IP-Kameraverwaltung Schritt 12: Klicken Sie nach Abschluss der IP-Kameraeinstellungen auf Next, um das Fenster Aufnahmeeinstellungen aufzurufen. Schritt 13: Klicken Sie auf das Symbol , um die Daueraufzeichnung oder die Aufzeichnung nach Bewegungserkennung für alle Kanäle des Gerätes zu aktivieren. Abbildung 2–27 Aufnahmeeinstellungen Schritt 14: Klicken Sie auf OK, um den Einstellungsassistenten abzuschließen.
Seite 64: Benutzer-Abmeldung
Digitaler Videorecorder – Benutzerhandbuch Schritt 1: Wählen Sie User Name in der Auswahlliste aus. Abbildung 2–28 Anmeldungsfenster Schritt 2: Geben Sie das Password ein. Schritt 3: Klicken Sie auf OK, um sich anzumelden. HINWEIS  Passwörter in Klartext werden unterstützt. Klicken Sie auf das Symbol , um das Passwort in Klartext anzuzeigen.
Seite 65: Passwort Zurücksetzen
Digitaler Videorecorder – Benutzerhandbuch Menu > Shutdown Abbildung 2–31 Abmeldung Schritt 2: Klicken Sie auf Logout. HINWEIS Nachdem Sie sich vom System abgemeldet haben, ist keine Menübedienung auf dem Bildschirm mehr möglich. Sie müssen einen Benutzernamen und ein Passwort eingeben, um das System zu entsperren.
Seite 66 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–33 Passwort zurücksetzen Schritt 3: Geben Sie das neue Passwort ein und bestätigen Sie es. Schritt 4: Klicken Sie auf OK, um das neue Passwort zu speichern. Anschließend öffnet sich ein Hinweisfenster, wie unten dargestellt. Abbildung 2–34 GUID-Datei importiert Schritt 5: Klicken Sie auf OK und das Hinweisfenster unten öffnet sich, um Sie daran zu erinnern, dass Sie das Passwort des Geräts auf die IP-Kameras duplizieren müssen, die über das...
Seite 67: Ip-Kameras Hinzufügen Und Verbinden
Digitaler Videorecorder – Benutzerhandbuch IP-Kameras hinzufügen und verbinden 2.7.1 IP-Kamera aktivieren HINWEIS Der IP-Kameraanschluss wird nicht vom DVR-Modell DS-7100 unterstützt. Zweck Vergewissern Sie sich, dass die hinzuzufügende IP-Kamera aktiv ist, bevor Sie die Kamera hinzufügen. Schritt 1: Öffnen Sie in der Live-Ansicht per Rechtsklick das Kontextmenü und wählen Sie die Option Add IP Camera aus oder klicken Sie auf Menu >...
Seite 68: Online-Ip-Kameras Hinzufügen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–37 Kamera aktivieren Schritt 3: Stellen Sie das Passwort der Kamera zur Aktivierung ein. Use Admin Password: Wenn Sie ein Kontrollkästchen markieren, werden die Kamera(s) mit demselben Administratorpasswort wie der entsprechende DVR konfiguriert. Create New Password: Wird das Admin-Passwort nicht verwendet, müssen Sie das neue Passwort für die Kamera einstellen und bestätigen.
Seite 69 Digitaler Videorecorder – Benutzerhandbuch Bevor Sie beginnen Achten Sie darauf, dass die Netzwerkverbindung gültig und korrekt ist. Ausführliche Hinweise zur Überprüfung und Konfigurierung des Netzwerks finden Sie in Kapitel 12 Netzwerkeinstellungen. OPTION 1:  Schritt 1: Öffnen Sie in der Live-Ansicht per Rechtsklick das Kontextmenü und wählen Sie die Option Add IP Camera aus oder klicken Sie auf Menu >...
Seite 70 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–40 Auswahl mehrerer Kanäle OPTION 2:  Schritt 1: Klicken Sie im Fenster IP Camera Management auf Sie auf die Schaltfläche Custom Adding, um das Fenster Add IP Camera (Custom) aufzurufen. Abbildung 2–41 Menü Add IP Camera (Custom) Schritt 2: Sie können IP Address, Protocol, Management Port und andere Informationen der hinzuzufügenden IP-Kamera bearbeiten.
Seite 71 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–42 Erfolgreich hinzugefügte IP-Kameras Schlagen Sie bitte in Kapitel 18.1 Spezifikationen die Anzahl der anschließbaren IP-Kameras für die verschiedenen Modelle nach. Tabelle 2–1 Erklärung der Symbole Symbol Beschreibung Symbol Beschreibung Bearbeitung der allgemeinen Erkannte IP-Kamera hinzufügen. Parameter der Kamera Die Kamera ist nicht angeschlossen.
Seite 72: Angeschlossene Ip-Kameras Bearbeiten
Digitaler Videorecorder – Benutzerhandbuch 2.7.3 Angeschlossene IP-Kameras bearbeiten Zweck Nachdem Sie die IP-Kameras hinzugefügt haben, werden im Fenster die Basisinformationen der Kamera aufgeführt. Diese Grundeinstellungen von IP-Kameras sind konfigurierbar. Schritt 1: Klicken Sie auf das Symbol , um die Parameter zu bearbeiten. Konfigurierbar sind IP-Adresse, Protokoll und andere Parameter.
Seite 73: Signaleingangskanal Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Sie können die Netzwerkinformationen und das Passwort der Kamera bearbeiten. Abbildung 2–45 Passwortkonfiguration der Kamera Schritt 5: Klicken Sie auf OK, um die Einstellungen zu speichern und das Menü zu verlassen. Signaleingangskanal konfigurieren HINWEIS Bei DVR- E-Modellen gibt es kein Signalkonfigurationsfenster.
Seite 74 Digitaler Videorecorder – Benutzerhandbuch Abbildung 2–46 Konfiguration des Signaleingangstyps Schritt 3: Klicken Sie auf Apply, um die Einstellungen zu speichern. HINWEIS  Der AHD-Signaleingang wird nur von einem DVR-F-Modell unterstützt.  Bei DVR-E-Modellen es kein Fenster zur Konfiguration der Signaleingänge. Jeweils zwei Videokanäle werden der Reihe nach gruppiert, z.B.
Seite 75 Digitaler Videorecorder – Benutzerhandbuch  Bei DVR-F-Modellen können Sie im Textfeld Max. IP Camera Number die max. Anzahl der zugänglichen IP-Kameras anzeigen. Bei DVR-Modellen DS-7300/8100/9000HUHI-F/N und DS-7300/8100HQHI-F/N fügt das Deaktivieren eines analogen Kanals einen IP-Kanal hinzu. Bei den Modellen DS-7300/8100HUHI-F/N und DS-7300/8100HQHI-F/N sind die verfügbaren IP-Kanäle X+2 (X bezieht sich auf den deaktivierten analogen Kanal oder die Kanäle des DVR).
Seite 76: Kapitel 3 Live-Ansicht
Digitaler Videorecorder – Benutzerhandbuch Kapitel 3 Live-Ansicht Einleitung zur Live-Ansicht Die Live-Ansicht zeigt Ihnen das Videobild aller Kameras in Echtzeit. Beim Einschalten wechselt der DVR automatisch in die Live-Ansicht. Da dies auch die oberste Menüebene darstellt, kommen Sie durch wiederholtes Betätigen der Taste „ESC“ (je nach Menü) stets wieder zurück zur Live-Ansicht. Live-Ansicht-Symbole In der Live-Ansicht werden rechts oben auf dem Bildschirm für jeden Kanals die Symbole angezeigt, die Aufschluss über den Aufzeichnungs- und Alarmstatus des betreffenden Kanals geben.
Seite 77 Digitaler Videorecorder – Benutzerhandbuch Playback: Wiedergabe der Videoaufzeichnungen des aktuellen Tages.  Aux/Main Monitor: Der DVR prüft die Anschlüsse am Ausgang, um die Haupt- und  Zusatzausgänge festzulegen. Wenn der Zusatzausgang aktiviert ist, können Sie in der Live-Ansicht einige Basisvorgänge für den Zusatzausgang durchführen, während dies für den Hauptausgang nicht möglich ist.
Seite 78: Verwendung Der Maus In Der Live-Ansicht
Digitaler Videorecorder – Benutzerhandbuch Bei DVR-Modellen DS-7200HQHI-F/N und DS-7200/7604HUHI-F/N mit CVBS-Ausgang ist der VGA/HDMI-Ausgang der Hauptausgang und der CVBS-Ausgang ist der Zusatzausgang. Die Prioritätsbeziehungen sind in Tabelle 3–5 dargestellt. Bei den DVR-Modellen HGHI-F/N, HGHI-F, DS-7100HQHI-F/N gibt es keinen CVBS-Ausgang. Der VGA/HDMI-Ausgang ist der Hauptausgang.
Seite 79: Haupt- / Zusatzausgang-Umschaltung
Digitaler Videorecorder – Benutzerhandbuch Start/Stop Automatische Umschaltung der Bildschirme aktivieren/deaktivieren. Auto-Switch HINWEIS Die Verweildauer der Live-Ansicht-Konfiguration muss zuvor unter Automatische Umschaltung starten eingestellt werden. Start Recording Startet die Aufzeichnung aller Kanäle. In der Auswahlliste kann zwischen Dauer- und Bewegungserkennungsaufnahme gewählt werden. Add IP Camera Verknüpfung zum Fenster „IP-Kameraverwaltung“...
Seite 80: Schnelleinstellungs-Werkzeugleiste Im Live-Ansichtsmodus
Digitaler Videorecorder – Benutzerhandbuch  Bei einem DVR mit CVBS-Ausgang funktioniert der CVBS-Ausgang nur als Zusatz- oder Live-Ansicht-Ausgang. Schritt 1: Klicken Sie mit dem Mausrad den HDMI1/VGA-, HDMI2-, HDMI/VGA-, HDMI- oder VGA-Ausgangsbildschirm doppelt an. Das folgende Mitteilungsfenster wird angezeigt. Abbildung 3–2 Umschaltung zwischen Haupt- und Zusatzausgang Schritt 2: Klicken Sie mit dem Mausrad den Bildschirm erneut doppelt an, um zum Zusatzausgang umzuschalten oder auf Cancel, um den Vorgang abzubrechen.
Seite 81 Digitaler Videorecorder – Benutzerhandbuch Tabelle 3–8 Beschreibung der Symbole der Schnelleinstellungs-Werkzeugleiste Symbole Beschreibung Symbole Beschreibung Symbole Beschreibung Manuelle Aufnahme aktivieren/ Sofort-Wiedergabe Stumm/Ton an deaktivieren PTZ-Steuerung Digital-Zoom Bildeinstellungen Live-Ansicht Gesichtserkennung Informationen schließen Fotoaufnahme HINWEIS Die Bilderfassung ist nur für die Modelle DS-7300/8100/9000HUHI-F/N verfügbar. Bei der Sofortwiedergabe werden nur die letzten fünf Minuten der Aufzeichnung wiedergegeben.
Seite 82 Digitaler Videorecorder – Benutzerhandbuch Abbildung 3–5 Bildeinstellungen Wenn Sie auf das Symbol klicken, wird die Gesichtserkennung aktiviert. Das Dialogfenster wird angezeigt, wie in Abbildung 3–6 dargestellt. Klicken Sie auf Yes und das Vollbild der Live-Ansicht des Kanals wird aktiviert. Klicken Sie auf , um den Vollbildmodus zu verlassen.
Seite 83: Kanal-Null-Codierung
Digitaler Videorecorder – Benutzerhandbuch Kanal-Null-Codierung HINWEIS Dieses Kapitel gilt nicht für die DVR-Modelle DS-7100/7200HGHI-E1/E2. Zweck Manchmal benötigen Sie eine Remote-Ansicht vieler Kanäle in Echtzeit vom Webbrowser oder von der CMS-Software (Client-Management-System), um die Bandbreite zur verringern, ohne die Bildqualität zu beeinträchtigen. Die Kanal-Null-Codierung wird als Option unterstützt. Schritt 1: Rufen Sie das Einstellungsmenü...
Seite 84 Digitaler Videorecorder – Benutzerhandbuch Abbildung 3–9 Live-Ansicht – Allgemein (1) Abbildung 3–10 Live-Ansicht – Allgemein (2) In diesem Menü können folgende Einstellungen vorgenommen werden: Video Output Interface: Wählen Sie den Ausgang, dessen Einstellungen bearbeitet werden  sollen. Wählen Sie bei den DVR-Modellen DS-7300/8100/9000HUHI-F/N die Optionen VGA/HDMI1, HDMI2, Main CVBS als Videoausgangsschnittstelle aus.
Seite 85 Digitaler Videorecorder – Benutzerhandbuch 1) Klicken Sie auf die Registerkarte View und wählen Sie in der Auswahlliste das Video Output Interface aus. Abbildung 3–11 Liveansicht – Kamerareihenfolge 2) Klicken Sie ein Fenster an, um es auszuwählen und klicken Sie dann in der Liste doppelt auf den Namen der Kamera, die angezeigt werden soll.
Seite 86: Manuelle Videoqualitätsdiagnose
Digitaler Videorecorder – Benutzerhandbuch Manuelle Videoqualitätsdiagnose Zweck Die Videoqualität der analogen Kanäle kann manuell ermittelt und als Liste mit Diagnoseergebnissen angezeigt werden. Schritt 1: Rufen Sie das Fenster Manual Video Quality Diagnostics auf. Menu > Manual > Manual Video Quality Diagnostics Abbildung 3–12 Videoqualitätsdiagnose Schritt 2: Markieren Sie die Kontrollkästchen der zu diagnostizierenden Kanäle.
Seite 87: Kapitel 4 Ptz-Steuerungen
Digitaler Videorecorder – Benutzerhandbuch Kapitel 4 PTZ-Steuerungen PTZ-Einstellungen konfigurieren Zweck Folgen Sie den Anleitungen zum Einstellen der PTZ-Parameter. Die PTZ-Parameter müssen konfiguriert werden, bevor Sie die PTZ-Kamera steuern können. Schritt 1: Rufen Sie das Fenster PTZ-Einstellungen auf. Menu > Camera > PTZ Abbildung 4–1 PTZ-Einstellungen Schritt 2: Wählen Sie in der Auswahlliste Camera die gewünschte Kamera für die PTZ-Einstellung aus.
Seite 88 Digitaler Videorecorder – Benutzerhandbuch Abbildung 4–2 PTZ – Allgemeine Einstellungen Schritt 4: Wählen Sie in der Auswahlliste die Parameter der PTZ-Kamera aus. HINWEIS  Alle Parameter müssen genau den Parametern der PTZ-Kamera entsprechen.  Für die angeschlossene Coaxitron-Kamera / Dome können Sie als PTZ-Protokoll „UTC (Coaxitron)“...
Seite 89: Konfigurieren Von Ptz-Voreinstellungen, Touren Und Mustern
Digitaler Videorecorder – Benutzerhandbuch Schritt 6: Klicken Sie auf OK, um die Einstellungen zu speichern. Schritt 7: Optional: Markieren Sie das Kontrollkästchen Enable Omnicast Control, um die PTZ-Steuerung der ausgewählten Kamera über Omnicast VMS von Genetec zu aktivieren. Konfigurieren von PTZ-Voreinstellungen, Touren und Mustern Bevor Sie beginnen Vergewissern Sie sich, dass Voreinstellungen, Touren und Muster durch die PTZ-Protokolle unterstützt werden.
Seite 90: Voreinstellungen Aufrufen
Digitaler Videorecorder – Benutzerhandbuch Klicken Sie auf die Schaltfläche Clear, um die Punktinformation der Voreinstellung zu löschen oder auf die Schaltfläche Clear All, um die Punktinformationen aller Voreinstellungen zu löschen. 4.2.2 Voreinstellungen aufrufen Zweck Diese Funktion ermöglicht der Kamera das Anfahren einer bestimmten Position, beispielsweise ein Fenster, wenn ein Ereignis eintritt.
Seite 91: Touren Anpassen
Digitaler Videorecorder – Benutzerhandbuch 4.2.3 Touren anpassen Zweck Touren können eingestellt werden, um die PTZ-Kamera unterschiedliche Positionen anfahren zu lassen und dort für eine bestimmte Zeit zu verweilen, bevor Sie den nächsten Eckpunkt ansteuert. Die Eckpunkte entsprechen den Voreinstellungen. Die Voreinstellungen können wie oben unter Benutzerdefinierte Voreinstellungen beschrieben konfiguriert werden.
Seite 92: Touren Aufrufen
Digitaler Videorecorder – Benutzerhandbuch die Geschwindigkeit fest, wie schnell die PTZ-Steuerung von einem Key Point zum nächsten weitergeht. Schritt 5: Klicken Sie auf Add, um den nächsten Eckpunkt für die Tour einzugeben oder klicken Sie auf OK, um den Eckpunkt für die Tour zu speichern. Sie können alle Eckpunkte löschen, indem Sie für die gewählte Tour auf Clear klicken oder klicken Sie auf Clear All zum Löschen aller Eckpunkte für alle Touren.
Seite 93: Muster Anpassen
Digitaler Videorecorder – Benutzerhandbuch 4.2.5 Muster anpassen Zweck Muster können durch die Aufnahme der Bewegung der PTZ-Kamera eingestellt werden. Sie können das Muster aufrufen, um die PTZ-Bewegung dem vordefinierten Pfad folgen zu lassen. Schritt 1: Rufen Sie das Fenster PTZ-Einstellungen auf. Menu >...
Seite 94: Lineare Suchbegrenzung Anpassen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 4–10 PTZ-Menü – Allgemeine Einstellungen Schritt 3: Klicken Sie zum Aufrufen auf Call Pattern. Schritt 4: Klicken Sie zum Beenden auf Stop Pattern. 4.2.7 Lineare Suchbegrenzung anpassen Zweck Die Lineare Suche kann aktiviert werden, um die Suche in horizontaler Richtung innerhalb des vordefinierten Bereichs auszulösen.
Seite 95: Lineare Suche Aufrufen
Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Fahren Sie die Kamera mit den Navigationstasten in die gewünschte Position, an welcher das Limit gesetzt werden soll und klicken Sie auf Left Limit oder Right Limit, um die Position mit der entsprechenden Begrenzung zu verknüpfen. HINWEIS Die Hochgeschwindigkeits-Kuppelkamera startet einen linearen Scan vom linken Limit und Sie müssen das linke Limit auf der linken Seite des rechten Limits einstellen.
Seite 96: One-Touch-Parken
Digitaler Videorecorder – Benutzerhandbuch 4.2.9 One-Touch-Parken Zweck Für einige Modelle der Hochgeschwindigkeits-Kuppelkamera kann der Start einer vordefinierten Parkaktion (Suche, Voreinstellung, Tour usw.) automatisch nach einem inaktiven Zeitraum (Parkzeit) konfiguriert werden. Schritt 1: Klicken Sie unten rechts im Fenster PTZ-Einstellungen auf die Schaltfläche PTZ. Alternativ drücken Sie PTZ auf der Frontblende oder klicken Sie auf das PTZ-Steuersymbol der Schnelleinstellungsleiste, um das PTZ-Einstellungsmenü...
Seite 97: Ptz-Steuermenü
Digitaler Videorecorder – Benutzerhandbuch PTZ-Steuermenü Das PTZ-Steuermenü kann auf zweierlei Weise aufgerufen werden. OPTION 1: Klicken Sie im Fenster PTZ-Einstellungen unten rechts auf die Schaltfläche PTZ neben der Schaltfläche Back. OPTION 2: Drücken in der Live-Ansicht die PTZ-Steuerungstaste auf der Frontblende oder der Fernbedienung. Alternativ können Sie auf das PTZ-Steuerungssymbol in der Schnelleinstellungsleiste klicken oder die PTZ-Steuerungsoption im Kontextmenü...
Seite 98 Digitaler Videorecorder – Benutzerhandbuch Schlagen Sie in Tabelle 4–1 für die Beschreibung der Symbole des PTZ-Bedienfelds nach. Tabelle 4–1 Beschreibung der Symbole im PTZ-Menü Symbol Beschreibung Symbol Beschreibung Symbol Beschreibung Navigationstasten und Zoom+, Fokus+, Zoom-, Fokus-, Auto-Zyklus-Taste Irisblende+ Irisblende- Geschwindigkeit der Licht ein/aus Wischer ein/aus PTZ-Bewegung...
Seite 99: Kapitel 5 Aufnahme- Und Fotoeinstellungen
Digitaler Videorecorder – Benutzerhandbuch Kapitel 5 Aufnahme- und Fotoeinstellungen HINWEIS Das erfasste Bild wird nur von den DVR-Modellen DS-7300/8100/9000HUHI-F/N unterstützt. Konfigurieren der Codierungsparameter Bevor Sie beginnen Schritt 1: Vergewissern Sie sich, dass die Festplatte bereits installiert ist. Sollte das nicht der Fall sein, installieren und initialisieren Sie eine Festplatte.
Seite 100 Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–3 Aufnahmeparameter Schritt 2: Legen Sie die Parameter für die Aufzeichnung fest. 1) Wählen Sie die Registerkarte Record zum Konfigurieren aus. 2) Wählen Sie eine Kamera in der Kameraliste aus. 3) Zeigen Sie die Camera Resolution an. HINWEIS Sie können bei DVR-F-Modellen Informationen anzeigen, einschließlich Eingangssignaltyp, Auflösung und Bildrate (z.B.
Seite 101 Digitaler Videorecorder – Benutzerhandbuch 1080p-Signaleingang umschalten, wenn eine 3 MP-Kamera mit dem Kanal verbunden ist, der eine Auflösung von bis zu 1080p unterstützt. Wenn das 3 MP-Signal auf 1080p umgeschaltet wurde, wird PAL auf 1080p / 25 Hz und NTSC auf 1080p / 30 Hz umgeschaltet. ...
Seite 102  H.264+ oder H.265+ wird nicht gleichzeitig mit SVC unterstützt.  Bei angeschlossener IP-Kamera muss H.264 oder H.265+ von der Kamera unterstützt werden und diese mit dem HIKVISION-Protokoll zum DVR hinzugefügt werden.  Sie müssen nach dem Aktivieren von H.264+ oder H.265+ das Gerät neu starten, um die neuen Einstellungen zu übernehmen.
Seite 103 Digitaler Videorecorder – Benutzerhandbuch Record Audio: Aktivieren Sie diese Funktion, um den Ton aufzuzeichnen. Andernfalls wird das Video ohne Ton aufgenommen. Video Stream: Main stream, Sub-stream und Dual-stream sind für die Aufnahme auswählbar. Bei Auswahl von sub-stream können Sie länger mit dem gleichen Speicherplatz aufnehmen. HINWEIS ...
Seite 104 Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–6 Sub-Stream-Codierung 2) Wählen Sie eine Kamera in der Kameraauswahlliste aus. 3) Konfigurieren Sie die Parameter. 4) Klicken Sie auf Apply, um die Einstellungen zu speichern. 5) Optional: Falls die Parameter auch mit anderen Kameras verwendet werden können, klicken Sie auf Copy, um die Einstellungen auf andere Kanäle zu übertragen.
Seite 105: Aufnahme- Und Fotoaufnahmeplanung Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch HINWEIS Das Intervall ist der Zeitraum zwischen zwei Aufnahmen. In diesem Menü konfigurieren Sie alle erforderlichen Parameter. Aufnahme- und Fotoaufnahmeplanung konfigurieren HINWEIS  Die DS-7100-Modelle unterstützen die ausgelösten Aufzeichnungsarten „Kontinuierlich“, „Bewegung“ und „Ereignis“. Andere Modelle unterstützen die ausgelösten Aufzeichnungsarten „Kontinuierlich“, „Alarm“, „Bewegung“, „Bewegung | Alarm“, „Bewegung &...
Seite 106 Digitaler Videorecorder – Benutzerhandbuch Alarm: Aufnahmen werden durch Alarm ausgelöst. M/A: Aufnahmen werden entweder durch Bewegungserkennung oder Alarm ausgelöst. M&A: Aufnahmen werden durch Bewegungserkennung und Alarm ausgelöst. POS: Aufnahmen werden durch POS und Alarm ausgelöst HINWEIS Die POS-Aufzeichnung wird nur von den DVR-Modellen DS-7300/8100HQHI-F/N und DS-7300/ 8100/9000HUHI-F/N unterstützt.
Seite 107 Digitaler Videorecorder – Benutzerhandbuch HINWEIS  Bis zu 8 Zeiträume können für jeden Tag konfiguriert werden. Die Zeiträume dürfen sich nicht überschneiden.  Um die ausgelöste Aufzeichnung „Ereignis“, „Bewegung“, „Alarm“, „b | a“ (Bewegung oder Alarm), „b & a“ (Bewegung und Alarm) und „POS“ zu aktivieren, müssen Sie auch die Einstellungen „Bewegungserkennung“, „Alarmeingang“...
Seite 108 Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–12 Zeichnen des Aufnahmezeitplans Abbildung 5–13 Zeichnen des Erfassungszeitplans 2) Klicken Sie mit der Maus auf den Zeitplan und ziehen Sie sie dann. 3) Klicken Sie auf einen Bereich außerhalb des Zeitplans, um den Vorgang zu beenden und um das Zeichnen zu beenden.
Seite 109: Bewegungserkennungsaufnahme Und Fotoaufnahme Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Bewegungserkennungsaufnahme und Fotoaufnahme konfigurieren Zweck Folgen Sie den Schritten zur Einstellung der Bewegungserkennungsparameter. Sollten im Live-Ansichtsmodus Bewegungsereignisse eintreten, können diese vom DVR analysiert und entsprechende Maßnahmen eingeleitet werden. Bei aktivierter Bewegungserkennung stehen verschiedene Möglichkeiten zur Verfügung: Start der Aufzeichnung auf bestimmten Kanälen, Wechsel zur Vollbildüberwachung, Auslösung einer akustischen Warnung, Benachrichtigung der Überwachungszentrale, E-Mail senden usw.
Seite 110: Alarmausgelöste Aufnahme Und Fotoaufnahme Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–15 Bewegungserkennung – Erfassungsbereich definieren 4) Klicken Sie auf . Daraufhin erscheint das Mitteilungsfeld für Kanalinformationen. Abbildung 5–16 Bewegungserkennungseinstellungen 5) Wählen Sie die Kanäle, für welche die Aufnahme durch ein Bewegungserkennungsereignis ausgelöst werden soll. 6) Klicken Sie auf Apply, um die Einstellungen zu speichern. 7) Klicken Sie auf OK, um eine Menüebene höher zurückzukehren.
Seite 111 Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–17 Alarmeinstellungen Schritt 2: Klicken Sie auf die Registerkarte Alarm Input. Abbildung 5–18 Alarmeinstellungen – Alarmeingang 1) Wählen Sie die Alarmeingangsnummer und konfigurieren Sie die Alarmparameter. 2) Wählen Sie N.O (Arbeitskontakt) oder N.C (Ruhekontakt) als Alarmtyp. 3) Aktivieren Sie das Kontrollkästchen vor Enable.
Seite 112: Konfigurieren Einer Ereignisgesteuerten Aufzeichnung Und Erfassung
Digitaler Videorecorder – Benutzerhandbuch Wiederholen Sie die Schritte 1 bis 8 oben, um weitere Alarmeingangsparameter zu konfigurieren. Um die Einstellungen auch für andere Alarmeingänge zu übernehmen, klicken Sie auf Copy und wählen die gewünschte Alarmeingangsnummer. Abbildung 5–20 Alarmeingang kopieren Schritt 3: Konfigurieren des Aufnahmezeitplans. Bei Auswahl von „Alarm“...
Seite 113 Digitaler Videorecorder – Benutzerhandbuch  Die DVR-Modelle HQHI, ausschließlich der Modelle 7100, unterstützen 2-Kanal-VCA (Linienüberschreitungs- und Einbrucherkennung). Kanäle mit Ton unterstützen die Audioausnahmeerkennung.  Andere Modelle unterstützen 1-Kanal-VCA (Linienüberschreitungs- und Einbrucherkennung). Kanäle mit Ton unterstützen die Audioausnahmeerkennung.  Bei den analogen Kanälen kollidieren die Linienüberschreitungserkennung und Einbrucherkennung mit anderer VCA-Erkennung wie zum Beispiel Erkennung plötzlicher Szenenänderungen, Gesichtserkennung und Fahrzeugerkennung sowie Wärmekarte- und Personenzählungsfunktionen.
Seite 114: Konfigurieren Der Manuellen Aufzeichnung Und Kontinuierlichen Erfassung
Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–22 Auslösekamera des VCA-Alarms einstellen HINWEIS Die PTZ-Verknüpfungsfunktion ist nur für die VCA-Einstellungen von IP-Kameras verfügbar. Schritt 5: Rufen Sie das Fenster Einstellungen des Aufnahmeplans (Menu > Record > Schedule > Record Schedule) auf und wählen Sie dann die Option Event als Aufzeichnungsart aus. Zu Einzelheiten siehe Schritt 2 in Kapitel 5.2 Aufnahme- und Fotoaufnahmeplanung konfigurieren.
Seite 115: Feiertagsaufnahme Und -Fotoaufnahme Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Klicken Sie auf das Statussymbol vor der Kameranummer, um es zu zu ändern. Alternativ können Sie auf das Statussymbol vor Analog klicken, um die manuelle Aufzeichnung für alle Kanäle zu aktivieren. Schritt 3: Deaktivieren Sie die manuelle Aufnahme. Klicken Sie auf das Statussymbol , um es zu zu ändern.
Seite 116 Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–25 Feiertagseinstellungen bearbeiten 2) Markieren Sie das Kontrollkästchen Enable. 3) Wählen Sie in der Auswahlliste den gewünschten Modus aus. Es gibt drei Modi für das Datumformat, die Sie für die Feiertagsplanung konfigurieren können. By Month, By Week und By Date sind auswählbar. 4) Stellen Sie das Start- und Enddatum ein.
Seite 117: Redundante Aufnahme Und Fotoaufnahme Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch  In der Zeittabelle des Kanals werden sowohl der Urlaubszeitplan als auch der normale Tageszeitplan angezeigt.  Wiederholen Sie Schritte 4 oben, um den Urlaubszeitplan für einen anderen Kanal einzurichten. Um die Einstellungen auch für andere Kanäle zu übernehmen, klicken Sie auf Copy und wählen dann den gewünschten Kanal.
Seite 118: Konfigurieren Einer Hdd-Gruppe
Digitaler Videorecorder – Benutzerhandbuch 3) Klicken Sie auf OK, um eine Menüebene höher zurückzukehren. Schritt 3: Rufen Sie das Aufnahmeeinstellungsmenü auf. Menu > Record > Parameters 1) Wählen Sie die Registerkarte Record aus. 2) Wählen Sie die zu konfigurierende Kamera aus. 3) Klicken Sie auf More Settings.
Seite 119 Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Konfigurieren Sie die HDD-Gruppe. 1) Wählen Sie eine Gruppennummer für die HDD-Gruppe. 2) Klicken Sie zum Speichern der Einstellungen auf Apply. 3) Klicken Sie auf OK, um eine Menüebene höher zurückzukehren. Schritt 5: Wiederholen Sie die obigen Schritte zur Konfiguration weiterer HDD-Gruppen. Schritt 6: Wählen Sie die Kanäle deren Aufnahmedateien Sie in der HDD-Gruppe speichern möchten.
Seite 120: Dateischutz
Digitaler Videorecorder – Benutzerhandbuch 5.10 Dateischutz Zweck Sie können die Aufnahmedateien sperren oder als HDD-Eigenschaft „Nur Lesen“ auswählen, um zu verhindern, dass sie überschrieben werden. Dateischutz durch Sperren der Aufnahmedateien Schritt 1: Rufen Sie das Fenster Export-Einstellungen auf. Menu > Export Abbildung 5–31 Export Schritt 2: Wählen Sie die zu suchenden Kanäle durch Abhaken der Kontrollkästchen zu Schritt 3: Konfigurieren Sie Aufzeichnungsmodus, Aufzeichnungsart, Dateityp sowie Start- und...
Seite 121 Digitaler Videorecorder – Benutzerhandbuch Schritt 5: Schützen Sie die Aufnahmedateien. 1) Suchen Sie die zu schützenden Aufnahmedateien und klicken Sie auf das Symbol , das sich zu ändert und damit anzeigt, dass die Datei geschützt ist. HINWEIS Aufnahmedateien, deren Aufnahme noch nicht beendet ist, können nicht geschützt werden. 2) Klicken Sie auf , um es zum Entsperren der Datei zu zu ändern;...
Seite 122: Aktivieren Und Deaktivieren Von H.264+ Für Analogkamera Mit Einer Taste
Digitaler Videorecorder – Benutzerhandbuch  Falls nur eine HDD vorhanden und auf „Nur Lesen“ eingestellt ist, kann der DVR keine Dateien aufzeichnen. Nur der Live-Ansichtsmodus ist verfügbar.  Wenn Sie die HDD auf „Nur Lesen“ einstellen und der DVR Dateien speichern will, erfolgt der Speichervorgang auf der nächsten Lesen/Schreiben-HDD.
Seite 123 Digitaler Videorecorder – Benutzerhandbuch HINWEIS Falls H.264+ bereits für alle Analogkameras aktiviert wurde und wenn Sie auf Enable klicken, öffnet sich das folgende Hinweisfenster, um Sie daran zu erinnern, dass H.264+ bereits für alle Analogkameras aktiviert ist. Abbildung 5–38 Hinweisfenster Aufgabe 2: Deaktivieren von H.264+ für alle Analogkameras mit einer Taste Schritt 1: Rufen Sie das Menü...
Seite 124: Konfigurieren Von 1080P Lite
Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–42 Hinweisfenster 5.12 Konfigurieren von 1080P Lite Zweck Wenn der Modus „1080p lite“ aktiviert ist, wird die Codierungsauflösung 1080p lite (Echtzeit) unterstützt. Ist dies nicht der Fall, wird bis zu 1080p (nicht Echtzeit) unterstützt. HINWEIS Dieser Abschnitt gilt für die DVR-Modelle HQHI und HGHI.
Seite 125 Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–45 Mitteilung Schritt 4: Klicken Sie auf Yes, um das Gerät neu zu starten und um die neuen Einstellungen zu übernehmen. Aufgabe 2: Deaktivieren des Modus „1080P Lite“ Schritt 1: Rufen Sie das Menü Record auf. Menu >...
Seite 126 Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Klicken Sie auf Yes, um das Gerät neu zu starten und den Modus 1080p lite zu aktivieren. Alternativ können Sie zum Abbrechen auf No klicken. HINWEIS  Dias Mitteilungsfenster öffnet sich nur in der Live-Ansicht. Wenn Sie das Hauptmenü aufrufen, öffnet sich das Fenster nicht.
Seite 127 Digitaler Videorecorder – Benutzerhandbuch Abbildung 5–50 Mitteilung Schritt 3: Klicken Sie auf Yes, um das Fenster für den Neustart des Geräts zu öffnen und deaktivieren Sie den Modus „1080p lite“.
Seite 128: Kapitel 6 Wiedergabe
Digitaler Videorecorder – Benutzerhandbuch Kapitel 6 Wiedergabe Aufnahmedateien wiedergeben 6.1.1 Sofort-Wiedergabe Zweck Wiedergabe der Videoaufnahmedateien eines bestimmten Kanals im Live-Ansichtsmodus. Kanalumschaltung wird unterstützt. Sofort-Wiedergabe nach Kanal Wählen Sie im Live-Ansichtsmodus einen Kanal und klicken Sie in der Schnelleinstellungs-Werkzeugleiste auf HINWEIS Im Sofortwiedergabemodus werden nur Aufnahmedateien wiedergegeben, die während der letzten fünf Minuten auf diesem Kanal aufgenommen wurden.
Seite 129: Wiedergabe Nach Zeit
Digitaler Videorecorder – Benutzerhandbuch Klicken Sie mit der rechten Maustaste auf einen Kanal in der Live-Ansicht und wählen Sie die Menüoption Playback aus, wie in der folgenden Abbildung dargestellt: Abbildung 6–2 Kontextmenü in der Live-Ansicht Wiedergabe nach Zeit Zweck Wiedergabe von Videodateien, die während eines bestimmten Zeitraums aufgenommen wurden. Gleichzeitige Mehrkanal-Wiedergabe und Kanalumschaltung werden unterstützt.
Seite 130: Wiedergabemenü
Digitaler Videorecorder – Benutzerhandbuch HINWEIS Gibt es an diesem Tag Aufnahmedateien für diese Kamera, so wird im Kalender das Symbol für diesen Tag als angezeigt. Anderenfalls wird es als angezeigt. Wiedergabemenü Wählen Sie zur Wiedergabe main stream oder sub stream aus der Auswahlliste aus. Sie können auch die Symbolleiste im unteren Bereich des Fensters Playback verwenden, um den Fortschritt der Wiedergabe zu steuern, wie in der folgenden Abbildung dargestellt.
Seite 131: Wiedergabe Nach Ereignissuche
Digitaler Videorecorder – Benutzerhandbuch Taste Bedienung Taste Bedienung Taste Bedienung Rückwärts-Wiedergabe/ Stopp Digital-Zoom Pause 30 Sekunden 30 Sekunden vorwärts Pause/Wiedergabe rückwärts Schneller Vorlauf Vorheriger Tag Zeitlupe vorwärts Vollbild Verlassen Nächster Tag Die Zeitachse Speichern der Clips Fortschrittsbalken vergrößern / verkleinern POS-Dateneinblendung aktivieren / deaktivieren HINWEIS...
Seite 132 Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–6 Videosuche nach Bewegungserkennung Schritt 4: Klicken Sie auf Search, um eine Liste mit passenden Aufnahmedateien aufzurufen. Schritt 5: Wählen Sie eine Datei und klicken Sie dann auf die Schaltfläche , um die zugehörige Aufnahmedatei wiederzugeben. Klicken Sie auf die Schaltfläche Back, um zum Suchfenster zurückzukehren.
Seite 133: Wiedergabe Nach Kennzeichnern
Digitaler Videorecorder – Benutzerhandbuch Die Symbolleiste im unteren Bereich des Fensters Playback kann zur Steuerung der Wiedergabe verwendet werden. Abbildung 6–8 Menü der Wiedergabe nach Ereignis Für die Wiedergabe ereignisgesteuerter Aufnahmedateien kann die Vor- und Nachwiedergabe konfiguriert werden. Pre-play: Der Wiedergabezeitraum vor dem eigentlichen Ereignis. Beispiel: Wenn Sie als Vorwiedergabezeit 5 Sekunden festgelegt haben und um „10:00“...
Seite 134 Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–9 Menü der Wiedergabe nach Zeit Klicken Sie auf , um einen Standardkennzeichner hinzuzufügen. Klicken Sie auf , um einen benutzerdefinierten Kennzeichner und eine Bezeichnung hinzuzufügen. Abbildung 6–10 Markierung hinzuzufügen HINWEIS Einer einzelnen Videodatei können max. 64 Kennzeichner hinzugefügt werden. Schritt 3: Kennzeichnerverwaltung.
Seite 135 Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–11 Kennzeichnerverwaltungsmenü Schritte Schritt 1: Wählen Sie im Fenster Playback in der Auswahlliste Tag aus. Schritt 2: Wählen Sie die Kanäle, geben Sie die Start- und Endzeit ein und klicken Sie dann auf Search, um das Fenster Search Result aufzurufen. HINWEIS Sie können im Textfeld ein Schlüsselwort zur Suche des Kennzeichners auf Ihren...
Seite 136: Wiedergabe Nach Smart-Suche
Digitaler Videorecorder – Benutzerhandbuch HINWEIS  Vor-Wiedergabe und Nach-Wiedergabe können konfiguriert werden.  Klicken Sie auf oder , um den vorherigen oder nächsten Kennzeichner zu wählen. Eine Beschreibung der Schaltflächen auf der Symbolleiste enthält Tabelle 6-1. 6.1.5 Wiedergabe nach Smart-Suche Zweck Die intelligente Wiedergabefunktion bietet einen einfachen Weg, sich durch weniger effektive Informationen zu arbeiten.
Seite 137 Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–14 Smart-Wiedergabefenster Schritt 4: Wählen Sie ein Datum im Kalender aus und klicken Sie auf die Schaltfläche , um die Wiedergabe zu starten. Eine Beschreibung der Schaltflächen auf der Symbolleiste der Smart-Wiedergabe enthält Tabelle 6–2. Tabelle 6–2 Erläuterung der Symbolleiste der Smart-Wiedergabe Taste Bedienung...
Seite 138 Digitaler Videorecorder – Benutzerhandbuch Linienüberschreitungserkennung  Wählen Sie und klicken Sie auf das Bild, um den Startpunkt und Endpunkt der Linie zu bestimmen. Einbrucherkennung  Klicken Sie auf und bestimmen Sie 4 Punkte zum Einstellen von vier Seiten der Region für die Einbrucherkennung.
Seite 139: Wiedergabe Nach Systemprotokollen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–16 Filter einstellen HINWEIS Die Ergebnisfilterfunktion wird nur von der IP-Kamera unterstützt. 6.1.6 Wiedergabe nach Systemprotokollen Zweck Wiedergabe der Aufnahmedatei(en), die Kanälen nach der Suche nach Systemprotokollen zugeordnet sind. Schritt 1: Rufen Sie das Fenster Log Information auf. Menu >...
Seite 140: Wiedergabe Von Teilzeiträumen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–18 Ergebnis der Systemprotokollsuche Schritt 3: Wählen Sie ein Protokoll mit einer Aufnahmedatei aus und klicken Sie dann auf die Schaltfläche , um das Fenster Playback aufzurufen. HINWEIS Gibt es keine Aufnahmedatei zum Zeitpunkt des Protokolls, so wird die Nachricht „No result found“ angezeigt.
Seite 141: Externe Datei Wiedergeben
Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Wählen Sie oben links auf der Seite in der Auswahlliste die Option Sub-periods aus, um das Fenster Sub-periods Playback aufzurufen. Schritt 3: Wählen Sie ein Datum und starten Sie die Wiedergabe der Videodatei. Schritt 4: Wählen Sie die Bildschirmteilungsnummer in der Auswahlliste aus. Bis zu 16 Bildschirme sind konfigurierbar.
Seite 142: Fotos Wiedergeben
Digitaler Videorecorder – Benutzerhandbuch Schritt 3: Wählen Sie und klicken auf zur Wiedergabe. Abbildung 6–21 Menü der externen Dateiwiedergabe 6.1.9 Fotos wiedergeben HINWEIS Die Wiedergabe über Bild wird nur von den DVR-Modellen DS-7300/8100/9000HUHI-F/N unterstützt. Zweck Die auf der Festplatte des Geräts gespeicherten Fotos können gesucht und angezeigt werden. Schritt 1: Rufen Sie das Fenster Playback auf.
Seite 143: Zusatzfunktionen Der Wiedergabe
Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–22 Ergebnis der Bildwiedergabe Schritt 6: Die Werkzeugleiste im unteren Teil des Wiedergabemenüs dient der Steuerung der Wiedergabe. Abbildung 6–23 Werkzeugleiste der Bildwiedergabe Tabelle 6–3 Detaillierte Beschreibung der Werkzeugleiste der Bildwiedergabe Taste Funktion Taste Funktion Taste Funktion Taste...
Seite 144: Digital-Zoom
Digitaler Videorecorder – Benutzerhandbuch 6.2.2 Digital-Zoom Schritt 1: Klicken Sie auf in der Wiedergabesteuerung, um das Digital-Zoom-Menü aufzurufen. Schritt 2: Ziehen Sie mit der Maus ein rotes Rechteck auf. Das Bild wird daraufhin 16-fach vergrößert. Abbildung 6–24 Bereich für Digital-Zoom zeichnen Schritt 3: Rechtsklicken Sie auf das Bild, um das Digital-Zoom-Menü...
Seite 145 Digitaler Videorecorder – Benutzerhandbuch Abbildung 6–25 Fenster „4-Kanal Synchrone Wiedergabe“ Schritt 3: Klicken Sie auf , um die Aufnahmedateien rückwärts wiederzugeben.
Seite 146: Kapitel 7 Sicherung
Digitaler Videorecorder – Benutzerhandbuch Kapitel 7 Sicherung Aufnahmedateien sichern Bevor Sie beginnen Installieren Sie im DVR bitte das oder die Backup-Geräte. 7.1.1 Sicherung durch normale Video-/Bildsuche Zweck Aufgenommene Dateien oder Bilder können auf verschiedenen Medien wie USB Flash-Laufwerken, USB-HDDs, USB-Brennern, SATA-Brennern und e-SATA-HDDs gesichert werden. Sicherung mit USB-Sticks und USB-Festplatten Schritt 1: Rufen Sie das Fenster Export auf.
Seite 147 Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Die entsprechenden Videodateien werden im Tabellen- oder Listenmodus angezeigt. Klicken Sie auf , um die Aufnahmedatei wiederzugeben, falls Sie sie überprüfen möchten. Markieren Sie das Kontrollkästchen vor den zu sichernden Aufnahmedateien. HINWEIS Die Größe der aktuell gewählten Dateien wird unten links im Fenster angezeigt. Abbildung 7–2 Ergebnis der normalen Videosuche zur Sicherung Schritt 5: Wählen Sie die zu exportierenden Videodateien aus Tabelle oder Liste aus und klicken Sie auf die Schaltfläche Export, um das Fenster Export aufzurufen.
Seite 148: Sicherung Durch Ereignissuche
Digitaler Videorecorder – Benutzerhandbuch Schritt 7: Wählen Sie den Sicherungstyp. Schritt 8: Klicken Sie auf die Schaltfläche Export im Fenster Export, um den Sicherungsvorgang zu starten. 1) Klicken Sie im Hinweisfenster auf die Optionsschaltfläche, um die Videodateien, Protokolle oder den Player auf das Sicherungsgerät zu exportieren. 2) Bestätigen Sie mit OK.
Seite 149: Sicherung Von Videoclips
Digitaler Videorecorder – Benutzerhandbuch Abbildung 7–6 Ereignissuche zur Sicherung Schritt 4: Definieren Sie die Suchbedingungen und klicken Sie dann auf die Schaltfläche Search, um das Fenster „Suchergebnis“ aufzurufen. Die entsprechenden Videodateien werden im Tabellen- oder Listenmodus angezeigt. Schritt 5: Die entsprechenden Videodateien werden in einer Tabelle oder Liste angezeigt. Abbildung 7–7 Ergebnis der Ereignissuche Schritt 6: Exportieren Sie die Videodateien.
Seite 150: Speichermedien Verwalten
Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Während der Wiedergabe verwenden Sie oder in der Wiedergabe-Symbolleiste, um das Beschneiden von Aufnahmedateien zu starten oder zu beenden. Schritt 3: Klicken Sie auf , um das Fenster für die Dateiverwaltung zu öffnen. Abbildung 7 -8 Fenster „Videoclip-Export“ Schritt 4: Exportieren Sie die Videoclips im Wiedergabemodus.
Seite 151 Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Speichermedium verwalten. Klicken Sie auf New Folder, wenn Sie einen neuen Ordner im Speichermedium erstellen möchten. Wählen Sie eine Aufnahmedatei oder einen Ordner im Speichermedium und klicken Sie auf falls Sie löschen möchten. Klicken Sie auf Erase, wenn Sie die Dateien auf einer überschreibbaren CD/DVD löschen möchten. Klicken Sie auf die Schaltfläche Format, um das Sicherungsgerät zu formatieren.
Seite 152: Kapitel 8 Alarmeinstellungen
Digitaler Videorecorder – Benutzerhandbuch Kapitel 8 Alarmeinstellungen Bewegungserkennungseinstellungen Schritt 1: Rufen Sie das Fenster Motion Detection der Kameraverwaltung auf und wählen Sie eine Kamera aus, für die Sie die Bewegungserkennung einrichten wollen. Menu > Camera > Motion Abbildung 8–1 Bewegungserkennungseinstellungsmenü Schritt 2: Erkennungsbereich und -empfindlichkeit festlegen.
Seite 153 Digitaler Videorecorder – Benutzerhandbuch Schritt 3: Klicken Sie auf die Registerkarte Trigger Channel und wählen Sie einen oder mehrere Kanäle aus, bei denen im Alarmfall die Aufzeichnung gestartet oder zur Vollbildüberwachung gewechselt wird. Abbildung 8–3 Auslösekamera der Bewegungserkennung einstellen Schritt 4: Stellen Sie die Scharfschaltplanung des Kanals ein. Wählen Sie die Registerkarte Arming Schedule, um die Scharfschaltplanung des Kanals einzustellen.
Seite 154: Melderalarme Einstellen
Digitaler Videorecorder – Benutzerhandbuch Melderalarme einstellen Zweck Festlegen der Reaktionsmaßnahmen bei einem externen Sensoralarm. Schritt 1: Rufen Sie die Alarmeinstellungen der Systemkonfiguration auf und wählen Sie einen Alarmeingang. Menu > Configuration > Alarm Klicken Sie auf die Registerkarte Alarm Input, um das Fenster Alarmeingangseinstellungen aufzurufen.
Seite 155 Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Wählen Sie die Registerkarte Arming Schedule, um die Scharfschaltplanung des Kanals einzustellen. Wählen Sie einen Tag der Woche, bis zu acht Zeiträume können innerhalb eines Tages eingestellt werden. HINWEIS Zeiträume dürfen nicht wiederholt werden oder sich überschneiden. Abbildung 8–7 Scharfschaltplanung des Alarmeingangs einstellen Schritt 5: Wählen Sie die Registerkarte Linkage Action, um die Alarmreaktionsmaßnahmen des Alarmeingangs festzulegen (siehe Kapitel 8.7 Alarmreaktionen einstellen).
Seite 156: Videoverlusterkennung
Digitaler Videorecorder – Benutzerhandbuch Abbildung 8–8 PTZ-Verknüpfung des Alarmeingangs einstellen Schritt 7: Wiederholen Sie die Schritte oben, um die Reaktionsmaßnahmen für einen weiteren Alarmeingang festzulegen oder kopieren Sie sie einfach. Abbildung 8–9 Einstellungen des Alarmeingangs kopieren Videoverlusterkennung Zweck Erkennen Sie den Videoverlust eines Kanals und lösen Sie Alarmreaktionen aus. Schritt 1: Rufen Sie das Fenster Video Loss-der Kameraverwaltung auf und wählen Sie den zu überwachenden Kanal aus.
Seite 157 Digitaler Videorecorder – Benutzerhandbuch Abbildung 8–10 Videoverlusteinstellungsmenü Schritt 2: Legen Sie die Reaktionsmaßnahmen bei Videoverlust fest. Markieren Sie das Kontrollkästchen Enable Video Loss Alarm. Klicken Sie auf , um die Reaktionsmaßnahme bei Videoverlust festzulegen. Schritt 3: Stellen Sie die Scharfschaltplanung des Kanals ein. Wählen Sie die Registerkarte Arming Schedule, um die Scharfschaltplanung des Kanals einzustellen.
Seite 158: Videosabotageerkennung
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Wählen Sie die Registerkarte Linkage Action aus, um die Reaktionsmaßnahme bei Videoverlust festzulegen (siehe Kapitel 8.7 Alarmreaktionen einstellen). Schritt 5: Klicken Sie auf OK, um die Videoverlusteinstellungen des Kanals zu beenden. Wiederholen Sie die Schritte oben, um Aktivierungszeitpläne für weitere Wochentage einzurichten. Mit der Schaltfläche Copy können Sie den Zeitplan für andere Tage übernehmen.
Seite 159: Konfigurieren Der Ganztägigen Videoqualitätsdiagnose
Digitaler Videorecorder – Benutzerhandbuch Abbildung 8–13 Aktivierungsplan für Videosabotage einrichten 3) Wählen Sie die Registerkarte Linkage Action, um die Alarmreaktionsmaßnahmen bei Videosabotage festzulegen (siehe Kapitel 8.7 Alarmreaktionen einstellen). Wiederholen Sie die Schritte, um Aktivierungsplan für weitere Wochentage einzurichten. Alternativ verwenden Sie Copy, um eine Scharfschaltplanung zu anderen Tagen zu kopieren. 4) Klicken Sie auf die Schaltfläche OK, um die Videosabotageeinstellungen für den Kanal abzuschließen.
Seite 160 Digitaler Videorecorder – Benutzerhandbuch Abbildung 8–14 Fenster „Videoqualitätsdiagnose“ Schritt 2: Markieren Sie das Kontrollkästchen Enable Video Quality Diagnostics. HINWEIS Zum Aktivieren der Videoqualitätsdiagnose muss die Funktion von der ausgewählten Kamera unterstützt werden. Schritt 3: Konfigurieren und aktivieren Sie den Diagnosegrenzwert: Unscharfes Bild, ungewöhnlicher Helligkeit und Farbstich.
Seite 161: Verwalten Von Ausnahmen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 8–15 Aktivierungsplan für Videoqualitätsdiagnose einrichten 3) Wählen Sie die Registerkarte Linkage Action, um den Aktivierungszeitplan für die Reaktionsmaßnahmen festzulegen. (Siehe Kapitel 8.7 Alarmreaktionen einstellen). Wiederholen Sie die Schritte, um Aktivierungsplan für weitere Wochentage einzurichten. Alternativ verwenden Sie Copy, um eine Scharfschaltplanung zu anderen Tagen zu kopieren.
Seite 162 Digitaler Videorecorder – Benutzerhandbuch Schritt 1: Rufen Sie das Fenster Exceptions auf und definieren Sie die verschiedenen Ausnahmen. Menu > Configuration > Exceptions Abbildung 8–16 Fenster „Ausnahmenkonfiguration“ Schritt 2: Markieren Sie das Kontrollkästchen Enable Event Hint, damit das Symbol (Ereignis/Ausnahme) angezeigt wird, wenn ein Ausnahmeereignis eintritt. Klicken Sie auf das Symbol , um den anzuzeigenden ausführlichen Ereignishinweis auszuwählen.
Seite 163: Alarmreaktionen Einstellen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 8–18 Ereignisdetails Schritt 3: Konfigurieren Sie die verknüpften Alarmaktionen. Für Einzelheiten siehe Kapitel 8.7 Alarmreaktionen einstellen. Schritt 4: Klicken Sie auf Apply, um die Einstellungen zu speichern. Alarmreaktionen einstellen Zweck Die Alarmreaktionsmaßnahmen werden aktiviert, wenn ein Alarm oder eine Ausnahme eintritt (inkl.
Seite 164 Digitaler Videorecorder – Benutzerhandbuch HINWEIS Das Alarmsignal wird automatisch im Erkennungsmodus übertragen, wenn der Remote-Alarm-Host konfiguriert wird. Für Einzelheiten zur Alarmhostkonfiguration siehe Kapitel 12.2.6 Weitere Einstellungen konfigurieren. E-Mail senden Senden einer E-Mail mit Alarmeingangsinformationen an einen oder mehrere Benutzer, wenn ein Alarm erkannt wurde.
Seite 165 Digitaler Videorecorder – Benutzerhandbuch Abbildung 8–20 Aktivierungsplan für einen Alarmausgang einrichten Schritt 3: Wiederholen Sie die Schritte, um Aktivierungsplan für weitere Wochentage einzurichten. Klicken Sie auf die Schaltfläche Copy, um einen Aktivierungsplan auf andere Tage zu übertragen. Klicken Sie auf die Schaltfläche OK, um die Aktivierungszeitplaneinstellungen für den Alarmausgang abzuschließen.
Seite 166: Kapitel 9 Pos-Konfiguration
Digitaler Videorecorder – Benutzerhandbuch Kapitel 9 POS-Konfiguration HINWEIS Dieses Kapitel gilt nur für die DVR-Modelle DS-7300/8100HQHI-F/N und DS-7300/8100/ 9000HUHI-F/N. POS-Einstellungen konfigurieren Schritt 1: Rufen Sie das Fenster POS settings auf. Menu > Configuration > POS > POS Settings Schritt 2: Wählen Sie das POS-Gerät im Aufklappmenü. Bis zu 8 POS-Geräte sind auswählbar. Schritt 3: Markieren Sie das Kontrollkästchen, um die POS-Funktion zu aktivieren.
Seite 167 Digitaler Videorecorder – Benutzerhandbuch Abbildung 9–2 POS-Datenschutzinformationen filtern 2) Bearbeiten Sie im Textfeld die Privacy Information, um die Einblendung der eingegebenen Informationen zu verbergen. Bis zu 3 Datenschutzinformationen können bearbeitet und es können nicht mehr als 32 Zeichen für jede Information eingegeben werden. 3) Klicken Sie auf OK, um die Einstellungen zu speichern.
Seite 168: Udp-Anschluss
Digitaler Videorecorder – Benutzerhandbuch Abbildung 9–5 NUCLEUS-Einstellungen 2) Bearbeiten Sie die Mitarbeiter, die Schicht und die Anschlussinformationen. Es können nicht mehr als 32 Zeichen eingegeben werden. 3) Klicken Sie auf OK, um die Einstellungen zu speichern. HINWEIS  Wenn Sie NUCLEUS-Protokoll auswählen, ist der standardmäßige Verbindungstyp RS-232 und alle anderen POS-Protokolle werden auf NUCLEUS geändert.
Seite 169: Multicast-Anschluss
Digitaler Videorecorder – Benutzerhandbuch  USB->RS232-Verbindung Konfigurieren Sie die Portparameter des USB-zu-RS-232-Konverters einschließlich der Seriennummer des Ports, Baudrate, Datenbit, Stoppbit, Parität und Ablaufsteuerung. HINWEIS Bei der Verwendung des USB->RS232-Konvertermodus müssen der Port des USB-nach-RS-232-Konverters und von POS übereinstimmen, z.B. POS1 muss an Port 1 des Konverters angeschlossen werden.
Seite 170: Sniff-Anschluss
Digitaler Videorecorder – Benutzerhandbuch Abbildung 9–10 Multicast-Einstellungen  Sniff-Anschluss Verbinden des DVR und des POS-Geräts über „Sniff“. Konfigurieren Sie die Quell- und Zieladresse. Abbildung 9–11 Sniff-Einstellungen Schritt 7: Stellen Sie die anderen Parameter der Schriftzeicheneinblendung ein. 1) Wählen Sie das Schriftzeichen-Codierformat im Aufklappmenü. 2) Wählen Sie den Overlay-Modus der Zeichen zur Anzeige im Laufschrift- oder Seitenmodus.
Seite 171: Overlay-Kanal Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch HINWEIS Sie können die Größe und Position der Textbox auf dem Live-Ansichtsbildschirm im Fenster der POS-Einstellungen durch Ziehen des Rahmens anpassen. Schritt 8: Klicken Sie auf Apply, um die Einstellungen zu übernehmen. Schritt 9: Optional: Klicken Sie auf die Schaltfläche Copy, um die aktuellen Einstellungen auf andere POS-Geräte zu übertragen.
Seite 172: Pos-Alarm Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 9–14 Overlay-Kanaleinstellungen Schritt 3: Alternativ klicken Sie auf , um alle POS-Menüpunkte der Reihe nach auf den ersten 8 Kanälen einzublenden. wird verwendet, um alle POS-Overlay-Einstellungen zu löschen. Schritt 4: Klicken Sie auf Apply, um die Einstellungen zu speichern. POS-Alarm konfigurieren Zweck Stellen Sie die POS-Alarmparameter zum Auslösen bestimmter Kanäle zum Aufnahmestart oder...
Seite 173 Digitaler Videorecorder – Benutzerhandbuch Abbildung 9–15 Auslösekanäle der POS-Kameras einstellen Schritt 4: Klicken Sie auf die Registerkarte Trigger Channel und wählen Sie einen oder mehrere Kanäle aus, bei denen im POS-Alarmfall die Aufzeichnung gestartet oder zur Vollbildüberwachung gewechselt wird. Schritt 5: Stellen Sie die Scharfschaltplanung des Kanals ein. Wählen Sie die Registerkarte Arming Schedule, um die Scharfschaltplanung des Kanals einzustellen.
Seite 174 Digitaler Videorecorder – Benutzerhandbuch Schritt 7: Wählen Sie die Registerkarte PTZ Linking und stellen Sie die PTZ-Verknüpfung des POS-Alarms ein. Stellen Sie die PTZ-Verknüpfungsparameter ein und klicken Sie auf OK, um die Einstellungen des Alarmeingangs zu beenden. HINWEIS Vergewissern Sie sich, dass die PTZ- oder Hochgeschwindigkeits-Kuppelkamera die PTZ-Verknüpfung unterstützt.
Seite 175: Kapitel 10 Vca-Alarm
Digitaler Videorecorder – Benutzerhandbuch Kapitel 10 VCA-Alarm Zweck Der DVR kann den VCA-Alarm (Linienüberschreitung, Einbruch, plötzlicher Szenenwechsel und Audioausnahmen) von einer analogen Kamera empfangen. Die VCA-Erkennung muss zuerst aktiviert und im Fenster der Kameraeinstellungen konfiguriert werden. Alle weiteren VCA-Funktionen müssen von der angeschlossenen IP-Kamera unterstützt werden. HINWEIS ...
Seite 176: Fahrzeugerkennung
Digitaler Videorecorder – Benutzerhandbuch Abbildung 10–1 Gesichtserkennung Schritt 3: Wählen Sie den VCA-Erkennungstyp Face Detection aus. Schritt 4: Klicken Sie auf , um das Gesichtserkennungseinstellungsmenü aufzurufen. Konfigurieren Sie Auslösekanal, Scharfschaltplanung und Verknüpfungsaktion für den Gesichtserkennungsalarm. Bitte beachten Sie für weitere Informationen die Schritte 3 bis 5 in Kapitel 8.1 Bewegungserkennungseinstellungen.
Seite 177 Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Wählen Sie die Kamera zur VCA-Konfiguration. Markieren Sie das Kontrollkästchen Save VCA Picture, um ein von der VCA-Erkennung erfasstes Bild zu speichern. Schritt 3: Wählen Sie den VCA-Erkennungstyp Vehicle Detection aus. Schritt 4: Markieren Sie das Kontrollkästchen „Enable“, um diese Funktion zu aktivieren. Abbildung 10–3 Fahrzeugerkennung einstellen Schritt 5: Klicken Sie auf , um den Auslösekanal, Scharfschaltplanung und...
Seite 178: Linienüberschreitungserkennung
Digitaler Videorecorder – Benutzerhandbuch HINWEIS Siehe Bedienungsanleitung der Netzwerkkamera für detaillierte Anleitungen für die Fahrzeugerkennung. 10.3 Linienüberschreitungserkennung Zweck Diese Funktion kann zur Erkennung von Personen, Fahrzeugen und Gegenständen verwendet werden, die eine virtuelle Linie überqueren. Die Überschreitungsrichtung der Linie kann als bidirektional, von links nach rechts oder von rechts nach links eingestellt werden.
Seite 179 Digitaler Videorecorder – Benutzerhandbuch Sensitivity: Bereich [1-100]. Je höher der Wert, desto einfacher wird der Erkennungsalarm ausgelöst. 3) Klicken Sie auf OK, um die Regeleinstellungen zu speichern und zum Fenster „Linienüberschreitungserkennungs-Einstellungen“ zurückzukehren. Abbildung 10–5 Set Linienüberschreitungserkennungregeln einstellen Schritt 7: Klicken Sie auf und stellen Sie im Vorschaufenster zwei Punkte ein, um eine virtuelle Linie zu zeichnen.
Seite 180: Einbrucherkennung
Digitaler Videorecorder – Benutzerhandbuch 10.4 Einbrucherkennung Zweck Die Einbrucherkennungsfunktion erkennt Personen, Fahrzeuge oder andere Objekte, die in einen vordefinierten virtuellen Bereich eintreten und sich dann darin aufhalten. Bestimmte Aktionen können ausgeführt werden, wenn der Alarm ausgelöst wurde. Schritt 1: Rufen Sie das VCA-Einstellungsmenü auf. Menu >...
Seite 181: Bereichszutrittserkennung
Digitaler Videorecorder – Benutzerhandbuch 4) Klicken Sie auf OK, um die Regeleinstellungen zu speichern und in das Einstellungsmenü für die Linienüberschreitungserkennung zurückzukehren. Schritt 7: Klicken Sie auf und zeichnen Sie vier Seiten im Vorschaufenster, indem Sie vier Eckpunkte des Erkennungsbereichs definieren, dann rechtsklicken Sie, um die Zeichnung zu beenden.
Seite 182 Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Wählen Sie die Kamera zur VCA-Konfiguration. Markieren Sie das Kontrollkästchen Save VCA Picture, um ein von der VCA-Erkennung erfasstes Bild zu speichern. Schritt 3: Wählen Sie den VCA-Erkennungstyp Region Entrance Detection aus. Schritt 4: Markieren Sie das Kontrollkästchen „Enable“, um diese Funktion zu aktivieren. Schritt 5: Klicken Sie auf , um den Auslösekanal, den Aktivierungsplan und die Verknüpfungsaktionen für den Bereichszutrittserkennungsalarm zu konfigurieren.
Seite 183: Bereichsausgangserkennung
Digitaler Videorecorder – Benutzerhandbuch 10.6 Bereichsausgangserkennung Zweck Die Bereichsausgangserkennungsfunktion erkennt Personen, Fahrzeuge oder andere Objekte, die einen vordefinierten virtuellen Bereich verlassen. Bestimmte Aktionen können ausgeführt werden, wenn der Alarm ausgelöst wurde. HINWEIS  Siehe Kapitel 10.5 Bereichszutrittserkennung für Schritte zur Konfiguration der Bereichsausgangserkennung.
Seite 184: Erkennung Schneller Bewegungen
Digitaler Videorecorder – Benutzerhandbuch 10.9 Erkennung schneller Bewegungen Zweck Der Alarm Erkennung schneller Bewegungen wird ausgelöst, wenn sich Personen, Fahrzeuge oder andere Objekte schnell in vordefinierten virtuellen Bereich bewegen, und eine Reihe von Aktionen kann unternommen werden, wenn der Alarm ausgelöst wurde. HINWEIS ...
Seite 185: Erkennung Von Unbeaufsichtigtem Gepäck
Digitaler Videorecorder – Benutzerhandbuch 10.11 Erkennung von unbeaufsichtigtem Gepäck Zweck Die Funktion Erkennung von unbeaufsichtigtem Gepäck erkennt Objekte, die im vordefinierten Bereich zurückbleiben, wie Gepäck, Handtasche, Gefahrstoffe usw. Eine Reihe von Aktionen kann ausgeführt werden, wenn der Alarm ausgelöst wurde. HINWEIS ...
Seite 186: Audioausnahmeerkennung
Digitaler Videorecorder – Benutzerhandbuch 10.13 Audioausnahmeerkennung Zweck Die Audioausnahmeerkennungsfunktion erkennt anormale Geräusche in der Überwachungsszene, wie das plötzliche Erhöhen/Verringern der Lautstärke. Bestimmte Aktionen können ausgeführt werden, wenn der Alarm ausgelöst wurde. HINWEIS Die Audioausnahmeerkennung wird von allen analogen Kanälen unterstützt. Schritt 1: Rufen Sie das VCA-Einstellungsmenü...
Seite 187: Defokussierungserkennung
Digitaler Videorecorder – Benutzerhandbuch 2) Haken Sie das Kontrollkästchen Sudden Increase of Sound Intensity Detection zur Erkennung eines starken Anstiegs der Lautstärke in der Überwachungsszene ab. Sie können die Erkennungsempfindlichkeit und den Grenzwert des starken Anstiegs der Lautstärke einstellen. Sensitivity: Bereich [1-100], je kleiner der Wert, desto größer muss die Veränderung sein, um die Erkennung auszulösen.
Seite 188: Pir-Alarm
Digitaler Videorecorder – Benutzerhandbuch  Bei Analogkameras kann die Linienüberschreitungs- und Einbrucherkennung mit anderen VCA-Erkennungen in Konflikt stehen, wie plötzliche Szenenänderungs-, Gesichts- und Fahrzeugerkennung. Sie können nur eine Funktion aktivieren. Wenn Sie die Linienüberschreitungs- oder Einbrucherkennung und die Erkennung plötzlicher Szenenänderungen aktiviert haben und die Einstellungen übernehmen, öffnet sich das folgende Mitteilungsfenster, um Sie daran zu erinnern, dass nicht genügend Ressourcen vorhanden sind.
Seite 189: Kapitel 11 Vca-Suche
Digitaler Videorecorder – Benutzerhandbuch Kapitel 11 VCA-Suche Mit der konfigurierten VCA-Erkennung unterstützt das Gerät die VCA-Suche nach Ergebnissen von Verhalten, Gesichter, Kfz-Kennzeichen, Personenzählung und Wärmekarte. HINWEIS Das DVR-Modell DS-7100 unterstützt keine VCA-Suche. 11.1 Gesichtssuche Zweck Wenn ein erkanntes Gesichtsbild erfasst und auf der Festplatte gespeichert wurde, können Sie das Fenster Face Search zum Suchen des Bilds aufrufen und die zum Bild zugehörigen Videodateien gemäß...
Seite 190 Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Laden Sie die Bilder von Ihrem lokalen Speichergerät hoch, um die erkannten Gesichtsbilder abzugleichen. Schritt 5: Legen Sie die Ähnlichkeitsgrad für die Quellbilder und die erfassten Bilder fest. Schritt 6: Klicken Sie auf Search, um die Suche zu starten. Die Suchergebnisse der Gesichtserkennung werden in Listen oder Tabellen angezeigt.
Seite 191: Verhaltenssuche
Digitaler Videorecorder – Benutzerhandbuch Abbildung 11–3 Dateien exportieren 11.2 Verhaltenssuche Zweck Die Verhaltensanalyse erkennt eine Reihe verdächtiger Verhaltensformen basierend auf VCA-Erkennung. Bestimmte Verknüpfungsmethoden werden aktiviert, wenn der Alarm ausgelöst wurde. Schritt 1: Rufen Sie das Menü Behavior Search auf. Menu > VCA Search > Behavior Search Schritt 2: Wählen Sie die Kameras für die Verhaltenssuche aus.
Seite 192: Kennzeichensuche
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Wählen Sie in der Auswahlliste den VCA-Erkennungstyp aus, einschließlich Linienüberschreitungserkennung-, Einbruchserkennung, Erkennung von unbeaufsichtigtem Gepäck, Erkennung von entfernten Gegenständen, Bereichszugangserkennung, Erkennung Bereich verlassen, Parkerkennung, Erkennung herumlungernder Personen, Erkennung Menschenansammlung und Erkennung schneller Bewegungen. Schritt 5: Klicken Sie auf Search, um die Suche zu starten. Die Suchergebnisse der Bilder werden in einer Liste oder Tabelle angezeigt.
Seite 193: Personenzählung
Digitaler Videorecorder – Benutzerhandbuch Schritt 1: Rufen Sie das Menü Plate Search auf. Menu > VCA Search > Plate Search Schritt 2: Wählen Sie die Kamera(s) für die Kfz-Kennzeichensuche aus. Schritt 3: Geben Sie Startzeit und Endzeit zur Suche nach entsprechenden Kennzeichenbildern ein. Abbildung 11–6 Kennzeichensuche Schritt 4: Wählen Sie das Land zur Suche des Standorts des Kfz-Kennzeichens im Aufklappmenü.
Seite 194: Wärmekarte
Digitaler Videorecorder – Benutzerhandbuch Bei den DVR-Modellen DS-7300/8100/9000HUHI-F/N ist die Personenzählung für eine Analogkamera mit 1 Kanal geeignet. Die Personenzählungsfunktion steht mit der Linienüberschreitungserkennung, Einbruchserkennung, Erkennung plötzlicher Szenenänderungen, Gesichtserkennung, Fahrzeugerkennung und der Wärmekarte in Konflikt. Sie können für die Analogkamera nur eine Funktion aktivieren. Schritt 1: Rufen Sie das Fenster People Counting auf.
Seite 195 Digitaler Videorecorder – Benutzerhandbuch HINWEIS Bei den DVR-Modellen DS-7300/8100/9000HUHI-F/N ist die Wärmekarte für eine Analogkamera mit 1 Kanal verfügbar. Die Wärmekartefunktion steht mit der Linienüberschreitungserkennung, Einbruchserkennung, Erkennung plötzlicher Szenenänderungen, Gesichtserkennung, Fahrzeugerkennung und der Personenzählung in Konflikt. Sie können für die Analogkamera nur eine Funktion aktivieren.
Seite 196: Kapitel 12 Netzwerkeinstellungen
Digitaler Videorecorder – Benutzerhandbuch Kapitel 12 Netzwerkeinstellungen 12.1 Allgemeine Einstellungen konfigurieren Zweck Die Netzwerkeinstellungen müssen korrekt konfiguriert werden, bevor Sie den DVR über ein Netzwerk bedienen können. Schritt 1: Rufen Sie das Netzwerkeinstellungsmenü auf. Menu > Configuration > Network Abbildung 12–1 Fenster „Netzwerkeinstellungen (1)“ HINWEIS 2 selbstanpassende 10M/100M/1000M-Netzwerkanschlüsse für die Modelle DS-8100HQHI-F/N und DS-7300/8100/9000HUHI-F/N.
Seite 197: Erweiterte Einstellungen Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch  Multi-Adressenmodus: Die Parameter der beiden NIC-Karten können unabhängig voneinander konfiguriert werden. Wählen Sie LAN1 oder LAN2 im Feld NIC-Typ für die Parametereinstellungen. Wählen Sie eine NIC-Karte als Standardroute. Ist das System am Extranet angeschlossen, werden die Daten über die Standardroute weitergeleitet. ...
Seite 198: Hik-Connect Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Geben Sie User Name und Password für den PPPoE-Zugriff ein. HINWEIS Benutzername und Passwort müssen von Ihrem Internet-Dienstanbieter zugeordnet werden. Schritt 5: Klicken Sie auf Apply, um die Einstellungen zu speichern. Schritt 6: Nach erfolgreicher Konfiguration werden Sie aufgefordert, das Gerät neu zu starten, um die neuen Einstellungen zu übernehmen.
Seite 199 Digitaler Videorecorder – Benutzerhandbuch Abbildung 12–4 Wartungsbedingungen 1) Erstellen Sie den Verifizierungscode und geben Sie ihn in das Textfeld Verification Code ein. 2) Haken Sie das Kontrollkästchen The Hik-Connect service will require internet access. Please read Service Terms and Privacy Statement before enabling the service. 3) Scannen Sie den QR-Code im Menü, um die Wartungsbedingungen und die Datenschutzbestimmungen zu lesen.
Seite 200: Ddns Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 12–5 Hik-Connect-Einstellungsmenü Schritt 6: Klicken Sie auf Apply, um die Einstellungen zu speichern. Nach der Konfiguration können Sie den DVR über ein Smartphone verwalten, auf dem die Hik-Connect-App installiert ist oder über die Hik-Connect-Website (www.hik-connect.com). HINWEIS Weitergehende Informationen entnehmen Sie bitte der Hilfedatei auf der offiziellen Website (www.hik-connect.com) und dem Benutzerhandbuch des Hik-Connect Mobile Client zum...
Seite 201: Ntp-Server Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 12–6 DynDNS-Einstellungsmenü PeanutHull: Geben Sie Benutzername und Passwort ein, die Sie auf der  PeanutHull-Website registriert haben. Abbildung 12–7 PeanutHull-Einstellungsmenü NO-IP:  Geben Sie die Kontoinformationen in den entsprechenden Feldern ein. Siehe DynDNS-Einstellungen. 1) Geben Sie die Server Address für NO-IP ein. 2) Im Textfeld Device Domain Name geben Sie die Domain ein, die Sie von der NO-IP-Website (www.no-ip.com) erhalten haben.
Seite 202: Nat Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Zweck Sie können auf Ihrem Gerät einen NTP (Network Time Protocol)-Server konfigurieren, um sicherzustellen, dass Systemdatum und -uhrzeit stets korrekt sind. Schritt 1: Rufen Sie das Netzwerkeinstellungsmenü auf. Menu > Configuration > Network Schritt 2: Klicken Sie auf die Registerkarte NTP, um das Fenster NTP-Einstellungen aufzurufen. Abbildung 12–9 Fenster „NTP-Einstellungen“...
Seite 203 Digitaler Videorecorder – Benutzerhandbuch Mehrfachadresse eingestellt ist, muss sich die Standardroute des Geräts im gleichen Netzwerksegment befinden, wie jene der LAN-IP-Adresse des Routers. Schritt 1: Rufen Sie das Netzwerkeinstellungsmenü auf. Menu > Configuration > Network Schritt 2: Klicken Sie auf die Registerkarte NAT, um das Fenster UPnP™-Einstellungen aufzurufen. Abbildung 12–10 UPnP™-Einstellungsmenü...
Seite 204 Digitaler Videorecorder – Benutzerhandbuch  External Port zeigt die Portnummer für Port-Mapping im Router an.  Der Wert der RTSP-Portnummer muss 554 oder zwischen 1024 und 65535 sein, während der Wert der anderen Ports zwischen 1 und 65535 und eindeutig sein muss. Werden mehrere Geräte für die UPnP™-Einstellungen unter dem gleichen Router konfiguriert, dann muss der Wert der Portnummer für jedes Gerät eindeutig sein.
Seite 205: Weitere Einstellungen Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch 12.2.6 Weitere Einstellungen konfigurieren Schritt 1: Rufen Sie das Netzwerkeinstellungsmenü auf. Menu > Configuration > Network Schritt 2: Wählen Sie die Registerkarte More Settings aus, um das Fenster More Settings aufzurufen. Abbildung 12–14 Einstellungsmenü Mehr Schritt 3: Konfigurieren Sie den Remote-Alarm-Host, den Server-Port, den HTTP-Port, den Multicast- und den RTSP-Port.
Seite 206: Https-Port Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch HINWEIS Der Server-Port muss auf den Bereich 2000 - 65535 eingestellt werden und wird zum Zugriff auf die Remote-Client-Software verwendet. Der HTTP-Port wird für Remote-IE-Zugang verwendet.  Output Bandwidth Limit: Markieren Sie das Kontrollkästchen, um die Funktion zur Begrenzung der Ausgabebandbreite aktivieren.
Seite 207 Digitaler Videorecorder – Benutzerhandbuch Abbildung 12–15 HTTPS-Einstellungen OPTION 1: Selbst unterzeichnetes Zertifikat erstellen 1) Klicken Sie auf Create, um das nachstehende Dialogfenster zu erstellen. Abbildung 12–16 Selbst unterzeichnetes Zertifikat erstellen 2) Geben Sie Land, Hostname/IP, Gültigkeit und die anderen Informationen ein. 3) Klicken Sie auf OK, um die Einstellungen zu speichern.
Seite 208: E-Mail Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Schritt 6: Haken Sie das Kontrollkästchen zur Aktivierung der HTTPS-Funktion ab. Schritt 7: Klicken Sie auf Save, um die Einstellungen zu speichern. 12.2.8 E-Mail konfigurieren Zweck Das System kann so konfiguriert werden, dass bei einem Ereignis (z.B. Alarm, Bewegungserkennung usw.) eine E-Mail-Benachrichtigung an alle angegebenen Empfänger geschickt wird.
Seite 209 Digitaler Videorecorder – Benutzerhandbuch Password: Passwort des Absenderkontos, der auf dem SMTP-Server registriert ist. SMTP Server: SMTP-Server IP-Adresse oder Hostname (z.B. smtp.263xmail.com). SMTP Port: SMTP-Port. Der Standard-TCP/IP-Port für SMTP ist 25. Enable SSL (optional): Markieren Sie dieses Kontrollkästchen, um SSL zu aktivieren, falls der SMTP-Server dies erfordert.
Seite 210: Netzwerkverkehr Prüfen
Digitaler Videorecorder – Benutzerhandbuch 12.2.9 Netzwerkverkehr prüfen Zweck Zur Überprüfung des Netzwerkverkehrs können Sie Echtzeitinformationen des DVR wie Verbindungsstatus, MTU, Sende- / Empfangsrate usw. abrufen Schritt 1: Rufen Sie das Fenster Netzwerkverkehr auf. Menu > Maintenance > Net Detect Abbildung 12–20 Netzwerkverkehrsmenü Schritt 2: Sie können Informationen zur Sende- und Empfangsrate im Menü...
Seite 211: Netzwerkpaket Exportieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 12–21 Fenster „Netzwerkerkennung“ Schritt 3: Wählen Sie eine NIC zur Überprüfung auf Netzwerkverzögerung und Paketverlust aus. Schritt 4: Geben Sie die Zieladresse im Textfeld Destination Address ein. Schritt 5: Klicken Sie auf die Schaltfläche Test, um auf Netzwerkverzögerung und Paketverlust zu überprüfen.
Seite 212: Überprüfen Des Netzwerkstatus
Digitaler Videorecorder – Benutzerhandbuch Abbildung 12–23 Hinweisfenster „Paketexport“ HINWEIS Bis zu 1 M Daten können jedes Mal exportiert werden. 12.3.3 Überprüfen des Netzwerkstatus Zweck Sie können ebenfalls den Netzwerkstatus überprüfen und die Netzwerkparameter in diesem Menü schnell einstellen. Schritt 1: Rufen Sie das Fenster Netzwerkverkehr auf. Menu >...
Seite 213: Netzwerkstatistiken Überprüfen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 12–26 Konfiguration der Netzwerkparameter 12.3.4 Netzwerkstatistiken überprüfen Zweck: Durch Überprüfen der Netzwerkstatistik können Sie Echtzeitinformationen über das Gerät abrufen. Schritt 1: Rufen Sie das Fenster Network Statistics auf. Menu > Maintenance> Net Detect Schritt 2: Klicken Sie auf die Registerkarte Network Stat., um das Fenster Network Statistics zu öffnen.
Seite 214: Kapitel 13 Raid
Digitaler Videorecorder – Benutzerhandbuch Kapitel 13 RAID HINWEIS Dieses Kapitel gilt nur für die DVR-Modelle DS-7300/8100/9000HUHI-F/N. 13.1 Array konfigurieren Zweck RAID (Redundant Array of Independent Disks) ist eine Speichertechnologie, die mehrere Laufwerkskomponenten in einem logischen Gerät kombiniert. Eine RAID-Einrichtung speichert Daten auf mehreren Festplatten, um ausreichend Redundanz zu liefern, damit die Daten bei Ausfall eines Laufwerks wiederhergestellt werden können.
Seite 215: Raid Aktivieren
Digitaler Videorecorder – Benutzerhandbuch Start Festplattenmodus- Dialog aufrufen RAID aktivieren Festplattendialog aufrufen One-Touch- Manuelle Erstellung Erstellung Array-Typ auswählen Erstellen des Arrays Erstellen des Arrays abgeschlossen abgeschlossen RAID1, RAID5 und Initialisierung des Arrays RAID0 RAID 10 abgeschlossen Festplatten- Initialisierung informationen- des Arrays Dialog aufrufen Automatische Initialisierung der Festplatte...
Seite 216: One-Touch-Konfiguration
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Starten Sie das Gerät neu, damit RAID aktiviert wird. 13.1.2 One-Touch-Konfiguration Zweck Mit der One-Touch-Konfiguration können Sie ein Laufwerk-Array schnell erstellen. Standardmäßig ist der zu erstellende Array-Typ RAID 5. Bevor Sie beginnen 1. Die RAID-Funktion muss aktiviert sein, siehe Kapitel 13.1.1 für Details. 2.
Seite 217: Array Manuell Erstellen
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Bearbeiten Sie den Arraynamen im Textfeld Array Name und klicken Sie auf die Schaltfläche OK, um die Konfiguration des Arrays zu starten. HINWEIS Installieren Sie 4 oder mehr Festplatten für die One-Touch-Konfiguration, so wird standardmäßig ein Hot-Spare-Laufwerk eingestellt.
Seite 218 Digitaler Videorecorder – Benutzerhandbuch Abbildung 13–7 Festplatteneinstellungsmenü Schritt 2: Klicken Sie auf die Schaltfläche Create, um das Fenster Create Array zu aufzurufen. Abbildung 13–8 Array-Erstellungsmenü Schritt 3: Bearbeiten Sie den Array Name. Legen Sie den RAID Level auf RAID 0, RAID 1, RAID 5, RAID6 oder RAID 10 fest.
Seite 219: Array Wiederherstellen
Digitaler Videorecorder – Benutzerhandbuch HINWEIS Entspricht die Anzahl der gewählten Festplatten nicht den Anforderungen des RAID-Levels, wird ein Fenster mit einer Fehlermeldung angezeigt. Abbildung 13–9 Fehlermeldung Schritt 5: Klicken Sie auf die Registerkarte Array, um das erfolgreich erstellte Array anzuzeigen. Abbildung 13–10 Array-Einstellungsmenü...
Seite 220: Automatische Array-Wiederherstellung
Digitaler Videorecorder – Benutzerhandbuch Abbildung 13–11 Festplatteneinstellungsmenü Schritt 2: Wählen Sie ein Laufwerk und klicken Sie auf , um es als das Hot-Spare-Laufwerk einzustellen. HINWEIS Nur der globale Hot-Spare-Modus wird unterstützt. 13.2.1 Automatische Array-Wiederherstellung Zweck Wenn das sich virtuelle Laufwerk im Status Degraded befindet, kann das Gerät das Array automatisch mit dem Hot-Spare-Laufwerk wiederherstellen, um eine hohe Sicherheit und Zuverlässigkeit der Daten zu gewährleisten.
Seite 221: Array Manuell Wiederherstellen
Digitaler Videorecorder – Benutzerhandbuch 13.2.2 Array manuell wiederherstellen Zweck Wenn das Hot-Spare-Laufwerk nicht konfiguriert wurde, können Sie das Array an manuell wiederherstellen, wenn sich das virtuelle Laufwerk im Status Degraded befindet. Schritt 1: Rufen Sie das Array-Einstellungsmenü auf. Laufwerk 3 ist verloren. Menu >...
Seite 222: Array Löschen
Digitaler Videorecorder – Benutzerhandbuch 13.3 Array löschen HINWEIS Mit dem Löschen des Arrays löschen Sie alle auf dem Laufwerk gespeicherten Daten. Schritt 1: Rufen Sie das Array-Einstellungsmenü auf. Menu > HDD > RAID > Array Abbildung 13–15 Array-Einstellungsmenü Schritt 2: Wählen Sie ein Array und klicken Sie auf , um das Array zu löschen.
Seite 223: Firmware Überprüfen Und Bearbeiten
Digitaler Videorecorder – Benutzerhandbuch 13.4 Firmware überprüfen und bearbeiten Zweck Sie können die Informationen zur Firmware anzeigen und die Aufgabengeschwindigkeit im Hintergrund im Firmwaremenü einstellen. Schritt 1: Rufen Sie das Fenster Firmware auf, um die Firmware-Informationen zu überprüfen, einschließlich Version, maximale physikalische Festplattengröße, maximale Array-Anzahl, Auto-Neuaufbaustatus usw.
Seite 224: Kapitel 14 Festplattenverwaltung
Digitaler Videorecorder – Benutzerhandbuch Kapitel 14 Festplattenverwaltung 14.1 Festplatten initialisieren Zweck Ein neu installiertes Festplattenlaufwerk (HDD) muss zunächst initialisiert werden, bevor Sie es mit Ihrem DVR benutzen können. Schritt 1: Rufen Sie das HDD-Informationsmenü auf. Menu > HDD > General Abbildung 14–1 HDD-Informationsmenü...
Seite 225: Netzwerk-Hdd Verwalten
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Wählen Sie OK, um die Initialisierung zu starten. Abbildung 14–3 Initialisierung starten Schritt 5: Nachdem die HDD initialisiert ist, ändert sich ihr Status von Uninitialized zu Normal. Abbildung 14–4 HDD-Status ändert sich zu Normal HINWEIS Die Initialisierung der Festplatte löscht alle darauf gespeicherten Daten.
Seite 226 Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–6 HDD-Informationsmenü Schritt 2: Klicken Sie auf die Schaltfläche Add, um das Fenster Add NetHDD aufzurufen, wie in Abbildung 14–7 dargestellt. Abbildung 14–7 HDD-Informationsmenü Schritt 3: Fügen Sie die zugeordnete Netzwerk-HDD hinzu. Schritt 4: Wählen Sie als type die Option NAS oder IP SAN aus. Schritt 5: Konfigurieren Sie die NAS- oder IP SAN-Einstellungen.
Seite 227 Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–8 NAS-Laufwerk hinzufügen IP SAN hinzufügen:  1) Geben Sie die IP-Adresse der Netzwerk-HDD im Textfeld ein. 2) Klicken Sie auf die Schaltfläche Search, um die verfügbaren IP SAN-Laufwerke zu ermitteln. 3) Wählen Sie das IP SAN-Laufwerk aus der nachstehend angezeigten Liste. 4) Klicken Sie auf OK, um das gewählte IP SAN-Laufwerk hinzuzufügen.
Seite 228: Hdd-Gruppe Verwalten
Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–10 Hinzugefügte Netzwerk-HDD initialisieren 14.3 HDD-Gruppe verwalten 14.3.1 HDD-Gruppen einstellen Zweck Mehrere HDDs können in Gruppen verwaltet werden. Das Video spezifizierter Kanäle kann auf eine bestimmte HDD-Gruppe über die HDD-Einstellungen aufgenommen werden. Schritt 1: Rufen Sie das Menü Storage Mode auf. Menu >...
Seite 229: Hdd-Eigenschaft Einstellen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–13 Fenster „Lokale HDD-Einstellungen“ Schritt 7: Wählen Sie die Gruppennummer für die aktuelle HDD. HINWEIS Die Standard-Gruppennummer für alle HDDs ist 1. Schritt 8: Bestätigen Sie die Einstellungen mit OK. Abbildung 14–14 HDD-Gruppeneinstellungen bestätigen Schritt 9: Klicken Sie im Dialogfenster auf Yes, um die Einstellungen zu beenden. 14.3.2 HDD-Eigenschaft einstellen Zweck...
Seite 230: Quotenmodus Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Wählen Sie die HDD in der Liste aus und klicken Sie auf , um das Fenster Local HDD Settings aufzurufen, wie in Abbildung 14–15 dargestellt. Abbildung 14–15 Konfigurieren der HDD-Eigenschaften Schritt 3: Stellen Sie die HDD-Eigenschaft auf R/W, Read-only oder Redundancy ein. Schritt 4: Klicken Sie auf OK, um die Einstellungen zu speichern und das Menü...
Seite 231 Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–16 Fenster „Speichermoduseinstellungen“ Schritt 4: Wählen Sie eine Kamera, für die Sie eine Quote konfigurieren möchten. Schritt 5: Geben Sie im Textfeld Max. Record Capacity (GB) die Speicherkapazität ein. Schritt 6: Sie können die Quoteneinstellungen der aktuellen Kamera auf andere Kameras kopieren. Klicken Sie auf die Registerkarte Copy aus, um das Fenster Kamera kopieren aufzurufen, wie in Abbildung 14–17 dargestellt.
Seite 232: Cloud-Speicher Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch 14.5 Cloud-Speicher konfigurieren Zweck Der Cloud-Speicher erleichtert das Hoch- und Herunterladen von aufgenommenen Dateien zu jeder Zeit und an jedem Ort, wodurch die Effizienz in hohem Grade gesteigert werden kann. HINWEIS Cloudspeicherung ist nur bei den DVR-Modellen HQHI-F/N und HUHI-F/N möglich. Schritt 1: Rufen Sie das Fenster Cloud Storage auf.
Seite 233 Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–19 Aufnahmeplanung HINWEIS Die POS-Aufzeichnung wird nur von den DVR-Modellen DS-7300/8100HQHI-F/N und DS-7300/8100/9000HUHI-F/N unterstützt. Schritt 8: Laden Sie die ereignis-ausgelösten Aufnahmedateien in den Cloud-Speicher hoch. 1) Kehren Sie zum Cloud-Speicherfenster zurück und wählen Sie die Kamera aus, die Sie im Fenster „Aufnahmezeitplan“...
Seite 234: Klonen Eines Laufwerks Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch  Bitte konfigurieren Sie den ereignis-ausgelösten Aufnahmezeitplan und aktivieren Sie den entsprechende Ereignistyp. Schritt 9: Optional: Klicken Sie auf die Schaltfläche Copy, um die Cloud-Speichereinstellungen zu anderen Kameras zu übertragen. Sie können auch das Kontrollkästchen der Analog- / IP-Kamera markieren, um alle Kameras auszuwählen.
Seite 235 Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–22 Konfigurationsmenü zum Klonen des Laufwerks Schritt 3: Vergewissern Sie sich, dass die Nutzung des eSATA-Laufwerks auf Export eingestellt ist. Sollte das nicht der Fall sein, klicken Sie zum Einstellen auf Set. Wählen Sie Export und klicken Sie auf OK.
Seite 236: Hdd-Status Überprüfen
Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–25 Fortschritt des Klonens des Laufwerks überprüfen 14.7 HDD-Status überprüfen Zweck Sie können den Status der im DVR installierten Festplatten prüfen, sodass im Fallen eines Festplattenfehlers die sofortige Überprüfung und Wartung gestartet werden kann. HDD-Status im HDD-Informationsmenü überprüfen Schritt 1: Rufen Sie das HDD-Informationsmenü...
Seite 237: Überprüfung Der S.m.a.r.t.-Informationen
Digitaler Videorecorder – Benutzerhandbuch 14.8 Überprüfung der S.M.A.R.T.-Informationen Zweck S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem für HDDs zur Erkennung und Meldung verschiedener Indikatoren der Zuverlässigkeit, in der Hoffnung, Ausfälle vorherzusehen. Schritt 1: Rufen Sie das Fenster HDD Detect auf. Menu >...
Seite 238: Hdd-Fehleralarme Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Schritt 3: Wählen Sie eine Festplatte aus und klicken Sie dann auf die Schaltfläche Detect, um die Überprüfung zu starten. Abbildung 14–29 Erkennung defekter Sektoren Schritt 4: Klicken Sie auf die Schaltfläche Pause, um den Erkennungsvorgang anzuhalten und auf Resume, um mit der Überprüfung fortzufahren.
Seite 239 Digitaler Videorecorder – Benutzerhandbuch Abbildung 14–30 Konfigurieren des HDD-Fehleralarms Schritt 4: Ist Trigger Alarm Output gewählt, dann können Sie ebenfalls den auszulösenden Alarmausgang in der nachstehenden Liste wählen. Schritt 5: Klicken Sie auf Apply, um die Einstellungen zu speichern.
Seite 240: Kapitel 15 Kamera Einstellungen
Digitaler Videorecorder – Benutzerhandbuch Kapitel 15 Kamera Einstellungen 15.1 OSD-Einstellungen konfigurieren Zweck Sie können die OSD (On-screen Display)-Einstellungen der Kamera konfigurieren, einschließlich Datum / Uhrzeit, Kameraname usw. Schritt 1: Rufen Sie das Menü OSD Configuration auf. Menu > Camera > OSD Schritt 2: Wählen Sie die Kamera der zu konfigurierende OSD-Einstellungen.
Seite 241: Datenschutzabdeckung Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 15–2 Einstellungen auf andere Kameras übertragen 2) Wählen Sie die gewünschte(n) Kamera(s), für die Sie die Einstellungen übernehmen wollen. Sie können auch das Kontrollkästchen Analog markieren, um alle Kameras auszuwählen. 3) Klicken Sie auf die Schaltfläche OK, um die Einstellungen Copy abzuschließen und zum Fenster OSD Configuration zurückzukehren.
Seite 242: Videoparameter Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Schritt 4: Ziehen Sie im Fenster eine Zone mit der Maus. Die Zonen sind mit verschiedenfarbigen Rahmen markiert. HINWEIS Sie können bis zu vier Privatzonen einrichten und deren Größe individuell anpassen. Schritt 5: Um eine eingerichtete Privatzonen wieder zu löschen, klicken Sie rechts im Fenster auf die gewünschte Option Zone1-4 löschen oder auf Clear All.
Seite 243 Digitaler Videorecorder – Benutzerhandbuch Abbildung 15–5 Fenster „Bildeinstellungen (Analogkamera)“ Abbildung 15–6 Fenster „Bildeinstellungen (IP-Kamera)“ Schritt 3: Wählen Sie die Kamera zum Einstellen der Bildparameter. Schritt 4: Es gibt zwei Perioden für unterschiedliche Bildeinstellungen. Wählen Sie den Periodennamen in der Auswahlliste aus. HINWEIS Die Zeitperioden dürfen sich nicht überschneiden.
Seite 244: Konfigurieren Der Kamera-Parametereinstellungen
Digitaler Videorecorder – Benutzerhandbuch Schritt 7: Klicken Sie auf Copy, um die Bildeinstellungen der aktuellen Kamera auf andere Kameras zu übertragen. Schritt 8: Klicken Sie auf Apply, um die Einstellungen zu speichern. 15.3.2 Konfigurieren der Kamera-Parametereinstellungen HINWEIS Dieser Abschnitt gilt für die DVR-F-Modelle. Schritt 1: Rufen Sie das Menü...
Seite 245 Digitaler Videorecorder – Benutzerhandbuch  Die Tag-zu-Nacht-Empfindlichkeit, die Nacht-zu-Tag-Empfindlichkeit und IR-Lichthelligkeitsfunktionen müssen von der angeschlossenen Analogkamera unterstützt werden. Sie können die Parameter nicht einstellen, wenn die angeschlossene Analogkamera sie nicht unterstützt oder kein Videosignal vorhanden ist.  Die Parameter werden in der angeschlossenen Analogkamera und nicht im DVR gespeichert.
Seite 246: Kapitel 16 Dvr-Verwaltung Und -Instandhaltung
Digitaler Videorecorder – Benutzerhandbuch Kapitel 16 DVR-Verwaltung und -Instandhaltung 16.1 Systeminformationen anzeigen Schritt 1: Rufen Sie das Fenster System Information auf. Menu > Maintenance > System Info Schritt 2: Klicken Sie auf die Registerkarten Device Info, Camera, Record, Alarm, Network und HDD, um die entsprechenden Systeminformationen des Geräts aufzurufen.
Seite 247 Digitaler Videorecorder – Benutzerhandbuch Abbildung 16–2 Protokollsuchmenü Schritt 2: Stellen Sie die Bedingungen der Protokollsuche zur Verfeinerung der Suche ein, Start Time, End Time, Major Type und Minor Type. Schritt 3: Klicken Sie auf Search, um die Suche der Protokolldateien zu starten. Schritt 4: Aufgefundene Protokolldateien werden in der nachstehend dargestellten Liste angezeigt.
Seite 248 Digitaler Videorecorder – Benutzerhandbuch Abbildung 16–4 Fenster „Protokollinformationen“ Schritt 6: Zum Export der Protokolldateien klicken Sie auf Export zum Aufrufen des Exportmenüs, wie in Abbildung 16–5 dargestellt. Abbildung 16–5 Protokolldateien exportieren Schritt 7: Wählen Sie in der Auswahlliste unter Device Name das Backup-Gerät aus. Schritt 8: Klicken Sie auf Export, um die Protokolldateien zum ausgewählten Backup-Gerät zu exportieren.
Seite 249: Ip-Kamerainformationen Importieren/Exportieren
Digitaler Videorecorder – Benutzerhandbuch 16.3 IP-Kamerainformationen importieren/exportieren Zweck Die Informationen der hinzugefügten IP-Kamera können in eine Excel-Datei geschrieben und zur Sicherung auf das lokale Gerät exportiert werden, einschließlich IP-Adresse, Verwaltungs-Port, Admin-Passwort usw. Die exportierte Datei kann auf Ihrem PC bearbeitet werden, indem Inhalte hinzugefügt oder gelöscht werden und die Einstellung durch Import der Excel-Datei auf andere Geräte kopiert wird.
Seite 250: System Aktualisieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 16–6 Import / Export der Konfigurationsdatei Schritt 2: Klicken Sie auf Export, um die Konfigurationsdateien zu dem gewählten lokalen Speichermedium zu exportieren. Schritt 3: Zum Import einer Konfigurationsdatei wählen Sie die Datei im gewählten Speichermedium und klicken Sie auf Import. Nachdem der Importvorgang für die Konfigurationsdateien abgeschlossen ist, wird der DVR automatisch neu gestartet.
Seite 251: Über Ftp Aktualisieren
Digitaler Videorecorder – Benutzerhandbuch Abbildung 16–7 Fenster „Lokale Aktualisierung“ Schritt 4: Wählen Sie die Update-Datei auf dem Speichermedium. Schritt 5: Klicken Sie auf Upgrade, um die Aktualisierung zu starten. Schritt 6: Nach Abschluss des Aktualisierungsvorgangs muss der DVR neu gestartet werden, um die neue Firmware zu aktivieren.
Seite 252: Standardeinstellungen Wiederherstellen
Digitaler Videorecorder – Benutzerhandbuch 16.6 Standardeinstellungen wiederherstellen Schritt 1: Rufen Sie das Menü Default auf. Menu > Maintenance > Default Abbildung 16–9 Standardeinstellungen wiederherstellen Schritt 2: Wählen Sie den Rücksetztyp unter einer der drei folgenden Optionen. Restore Defaults: Rücksetzung aller Parameter, außer den Netzwerk- (einschließlich IP-Adresse, Subnetzmaske, Gateway, MTU, NIC-Arbeitsmodus, Standardroute, Server-Port usw.) und Benutzerkontoparametern, zu den werksseitigen Standardeinstellungen.
Seite 253: Kapitel 17 Sonstiges
Digitaler Videorecorder – Benutzerhandbuch Kapitel 17 Sonstiges 17.1 Allgemeine Einstellungen konfigurieren Zweck Hier können Sie Ausgabeauflösung, Systemzeit, Mauszeigergeschwindigkeit und anderes mehr konfigurieren. Schritt 1: Rufen Sie das Fenster Allgemeine Einstellungen auf. Menu > Configuration > General Schritt 2: Wählen Sie die Registerkarte General auf. Abbildung 17–1 Fenster „Allgemeine Einstellungen“...
Seite 254 Digitaler Videorecorder – Benutzerhandbuch Abbildung 17–3 Fenster „Allgemeine Einstellungen“ (für unabhängige VGA- und HDMI-Ausgabe) Schritt 3: Konfigurieren Sie die folgenden Einstellungen: Language: Die Standardsprache ist Englisch.  Output Standard: Wählen Sie als Ausgabestandard NTSC oder PAL  VGA/HDMI Resolution: Wählen Sie die Ausgabeauflösung; diese Einstellung muss mit der ...
Seite 255: Rs-232 Serielle Schnittstelle Wiederherstellen
Digitaler Videorecorder – Benutzerhandbuch HINWEIS Wenn bei dem DVR-F-Modellen das Kontrollkästchen Enable Password markieren, öffnet sich bei jedem Anmelden am DVR ein Entsperrmusterfenster. Wenn Sie das Kontrollkästchen Enable Password deaktivieren, öffnet sich beim Anmelden am DVR kein Entsperrmusterfenster. Schritt 4: Klicken Sie auf Apply, um die Einstellungen zu speichern. 17.2 RS-232 serielle Schnittstelle wiederherstellen HINWEIS...
Seite 256: Weitere Einstellungen Konfigurieren
Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Wählen Sie die Registerkarte DST Settings. Abbildung 17–5 Sommerzeiteinstellungsmenü Haken Sie das Kontrollkästchen vor Auto DST Adjustment ab. Alternativ haken Sie das Kontrollkästchen Enable DST manuell ab, dann wählen Sie den Zeitraum für die Sommerzeit. 17.4 Weitere Einstellungen konfigurieren Schritt 1: Rufen Sie das Fenster Allgemeine Einstellungen auf.
Seite 257 Digitaler Videorecorder – Benutzerhandbuch Abbildung 17–9 Fenster „Weitere Einstellungen (4)“ Schritt 3: Konfigurieren Sie die folgenden Einstellungen: Device Name: Geben Sie den Namen für den DVR ein.  Device No.: Geben Sie die Seriennummer des DVR ein. Die Gerätenummer kann im Bereich ...
Seite 258: Benutzerkonten Verwalten
Digitaler Videorecorder – Benutzerhandbuch Bei den DVR-Modellen HGHI-F/N, HGHI-F, DS-7104/7108/7204/7208HQHI-F/N und  DS-7200/7604HUHI-F/N sind Auto und HDMI/VGA auswählbar. Codiermodus: Bei den DVR-Modellen DS-7100/7200HGHI-E können Sie den Codiermodus  auswählen. Im Nicht-Echtzeit-Modus beträgt die maximale Bildrate (Menu>Record>Parameters) lediglich 15 fps. Haupt-CVBS-Skalierung: Markieren Sie das Kontrollkästchen, um die ...
Seite 259: Benutzer Hinzufügen
Digitaler Videorecorder – Benutzerhandbuch 17.5.1 Benutzer hinzufügen Schritt 1: Rufen Sie das Menü User Management auf. Menu > Configuration > User Abbildung 17–12 Benutzerverwaltungsmenü Schritt 2: Klicken Sie auf die Registerkarte Add, um das Fenster Add User aufzurufen. Abbildung 17–13 Menü Benutzer hinzufügen Schritt 3: Geben Sie die Informationen für den neuen Benutzer ein, einschließlich Benutzername, Passwort, Bestätigen, Stufe und Benutzer-MAC-Adresse.
Seite 260 Digitaler Videorecorder – Benutzerhandbuch Level: Stellen Sie die Benutzerebene auf Operator oder Guest ein. Unterschiedliche Benutzerebenen haben unterschiedliche Betriebsberechtigungen. Operator: Die Benutzerebene Operator hat standardmäßig die Berechtigung zum  Gegensprechen in der Remote-Konfiguration und alle Betriebsberechtigungen in der Kamerakonfiguration. Guest: Standardmäßig hat ein Gast in der Remote-Konfiguration keine Befugnis für die ...
Seite 261 Digitaler Videorecorder – Benutzerhandbuch 2) Stellen Sie die Betriebsberechtigung für den Benutzer auf Local Configuration, Remote Configuration oder Camera Configuration ein. Lokale Konfiguration Local Log Search: Suchen und Anzeigen von Protokollen und Systeminformationen des  Geräts. Local Parameters Settings: Konfiguration von Parametern, Rücksetzung zu den ...
Seite 262: Benutzer Löschen
Digitaler Videorecorder – Benutzerhandbuch Remote Manual Operation: Manuelle Aufzeichnung starten/stoppen, Bilderfassung  und Alarmausgabe der gewählten Kamera(s) über Fernzugriff. Local Playback: Lokale Wiedergabe von Aufnahmedateien der gewählten Kamera(s).  Remote Playback: Wiedergabe von Aufnahmedateien der gewählten Kamera(s) über  Fernzugriff. Local PTZ Control: Lokale Steuerung von PTZ-Bewegungen der gewählten Kamera(s).
Seite 263 Digitaler Videorecorder – Benutzerhandbuch Schritt 2: Wählen Sie den zu bearbeitenden Benutzer in der Liste, wie in Abbildung 17–16 dargestellt. , um das Fenster Edit User aufzurufen, wie in Schritt 3: Klicken Sie auf das Symbol Abbildung 17–17 dargestellt. Abbildung 17–17 Fenster „Benutzer bearbeiten“ Schritt 4: Bearbeiten Sie die entsprechenden Parameter.
Seite 264 Digitaler Videorecorder – Benutzerhandbuch Schritt 5: Bearbeiten des Entsperrungsmusters für das Benutzerkonto admin. 1) Haken Sie das Kontrollkästchen Enable Unlock Pattern ab, um die Verwendung des Entsperrmusters zur Anmeldung bei dem Gerät zu verwenden. 2) Zeichnen Sie mit der Maus ein Muster zwischen den 9 Punkten auf dem Bildschirm. Lassen Sie die Maustaste los, wenn das Muster gezeichnet ist.
Seite 265 Digitaler Videorecorder – Benutzerhandbuch HINWEIS Sie müssen ein richtiges Altpasswort des admin vor dem Exportieren der GUID eingeben. Schritt 8: Klicken Sie auf OK, um die Einstellungen zu speichern und das Menü zu verlassen. Schritt 9: Optional: Sie können für das Benutzerkonto Bediener oder Gast auch auf die Schaltfläche im Fenster User Management klicken, um die Berechtigungen zu bearbeiten.
Seite 266: Kapitel 18 Anhang
Digitaler Videorecorder – Benutzerhandbuch Kapitel 18 Anhang 18.1 Spezifikationen 18.1.1 DS-7100HGHI-E1 Modell DS-7104HGHI-E1 DS-7108HGHI-E1 DS-7116HGHI-E1 Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analog- und Turbo BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt HD-Videoeingang Coaxitron-Anschluss Video-/ Unterstützte 720p25, 720p30, CVBS Audioeingang Kameratypen Audiokompression G.711u...
Seite 267 Digitaler Videorecorder – Benutzerhandbuch Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, waltung Netzwerkprotokolle SMTP, NFS, iSCSI, UPnP™, HTTPS SATA 1 SATA-Schnittstelle Festplatte Kapazität Bis zu 6 TB Kapazität je Laufwerk Netzwerkanschluss 1, 10 / 100 Mbit/s selbstanpassender Ethernetanschluss Externer Anschluss USB-Port...
Seite 268: Ds-7200Hghi-E1
Digitaler Videorecorder – Benutzerhandbuch 18.1.2 DS-7200HGHI-E1 Modell DS-7204HGHI-E1 DS-7208HGHI-E1 DS-7216HGHI-E1 Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analog- und Turbo BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt HD-Videoeingang Coaxitron-Anschluss Unterstützte 720p25, 720p30, CVBS Kameratypen Video-/ Audioeingang 1-CH 2-CH IP-Videoeingang Auflösung bis zu Auflösung bis zu 1080p 720p Audiokompression...
Seite 269 Digitaler Videorecorder – Benutzerhandbuch Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, waltung Netzwerkprotokolle SMTP, NFS, iSCSI, UPnP™, HTTPS SATA 1 SATA-Schnittstelle Festplatte Kapazität Bis zu 6 TB Kapazität je Laufwerk Netzwerkanschluss 1, 10 / 100 Mbit/s selbstanpassender Ethernetanschluss Externer Anschluss USB-Port...
Seite 270: Ds-7200Hghi-E2
Digitaler Videorecorder – Benutzerhandbuch 18.1.3 DS-7200HGHI-E2 Modell DS-7208HGHI-E2 DS-7216HGHI- E2 Videokompression H.264+ / H.264 8-CH 16-CH Analog- und Turbo BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt HD-Videoeingang Coaxitron-Anschluss Unterstützte 720p25, 720p30, CVBS Kameratypen Video-/Audioeingang 2-CH IP-Videoeingang Auflösung bis zu 1080p Audiokompression G.711u Audio- /...
Seite 271 Digitaler Videorecorder – Benutzerhandbuch SATA 2 SATA-Schnittstellen Festplatte Kapazität Bis zu 6 TB Kapazität je Laufwerk 1, 10 / 100 Mbit/s selbstanpassender Netzwerkanschluss Ethernetanschluss Externer Anschluss USB-Port 2 × USB2.0 Spannungsversorgung 12 V DC Leistungsaufnahme ≤ 12 W ≤ 20 W (ohne HDD) Betriebstemperatur -10 °C bis +55 °C...
Seite 272: Ds-7100Hghi-F1
Digitaler Videorecorder – Benutzerhandbuch 18.1.4 DS-7100HGHI-F1 Modell DS-7104HGHI-F1 DS-7108HGHI-F1 DS-7116HGHI-F1 Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30 Video-/ AHD-Eingang 1080p25, 1080p30, 720p25, 720p30 Audioeingang HDCVI-Eingang 1080p25, 1080p30, 720p25, 720p30 CVBS-Eingang...
Seite 273 Digitaler Videorecorder – Benutzerhandbuch Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, waltung Netzwerkprotokolle SMTP, NFS, iSCSI, UPnP™, HTTPS SATA 1 SATA-Schnittstelle Festplatte Kapazität Bis zu 6 TB Kapazität je Laufwerk Netzwerkanschluss 1, RJ45 10 / 100 Mbit/s selbstanpassender Ethernetanschluss Externer...
Seite 274: Ds-7200Hghi-F1
Digitaler Videorecorder – Benutzerhandbuch 18.1.5 DS-7200HGHI-F1 Modell DS-7204HGHI-F1 DS-7208HGHI-F1 DS-7216HGHI-F1 Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30 AHD-Eingang 1080p25, 1080p30, 720p25, 720p30 Video-/ HDCVI-Eingang 1080p25, 1080p30, 720p25, 720p30 Audioeingang CVBS-Eingang...
Seite 275 Digitaler Videorecorder – Benutzerhandbuch Video-Bitrate 32 Kbit/s bis 4 Kbit/s Audioausgang 1-CH, RCA (linear, 1 kΩ) Audio-Bitrate 64 Kbit/s Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, waltung Netzwerkprotokolle SMTP, NFS, iSCSI, UPnP™, HTTPS...
Seite 276: Ds-7200Hghi-F2
Digitaler Videorecorder – Benutzerhandbuch 18.1.6 DS-7200HGHI-F2 Modell DS-7208HGHI-F2 DS-7216HGHI-F2 Videokompression H.264+ / H.264 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30 AHD-Eingang 1080p25, 1080p30, 720p25, 720p30 Video-/Audioeingang HDCVI-Eingang 1080p25, 1080p30, 720p25, 720p30 CVBS-Eingang Unterstützung 2-CH...
Seite 277 Digitaler Videorecorder – Benutzerhandbuch Video-Bitrate 32 Kbit/s bis 4 Kbit/s Audioausgang 1-CH, RCA (linear, 1 kΩ) Audio-Bitrate 64 Kbit/s Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 8-CH 16-CH Remote-Verbindungen Netzwerkverwaltung TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, Netzwerkprotokolle NTP, SADP, SMTP, NFS, iSCSI, UPnP™, HTTPS SATA 2 SATA-Schnittstellen Festplatte...
Seite 278: Ds-7100Hqhi-F1/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.7 DS-7100HQHI-F1/N Modell DS-7104HQHI-F1/N DS-7108HQHI-F1/N DS-7116HQHI-F1/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss 3 MP, 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60 Hinweis: Der 3 MP-Signaleingang ist nur für den ersten Kanal von Turbo HD-Eingang DS-7104HQHI-F1/N, die ersten beiden Kanäle von DS-7108HQHI-F1/ N und die ersten vier Kanäle von DS-7116HQHI-F1/N verfügbar.
Seite 279 Digitaler Videorecorder – Benutzerhandbuch Für 1080p-Stream-Zugriff: 1080p / 720p bei 12 fps; VGA / WD1 / 4CIF / CIF bei 25 fps (P) / 30 fps (N) Für 720p Stream-Zugriff: 720p / VGA / WD1 / 4CIF / CIF bei 25 fps (P) / 30 fps (N) Wenn der Modus 1080p Lite aktiviert wurde: 1080p lite / 720p / VGA / WD1 / 4CIF / CIF bei 25 fps (P) / 30 fps (N) Sub-Stream:...
Seite 280: Ds-7200Hqhi-F1/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.8 DS-7200HQHI-F1/N Modell DS-7204HQHI-F1/N DS-7208HQHI-F1/N DS-7216HQHI-F1/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC-Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss 3 MP, 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60 Hinweis: Der 3 MP-Signaleingang ist nur für den ersten Kanal von Turbo HD-Eingang DS-7204HQHI-F1/N, die ersten beiden Kanäle von DS-7208HQHI-F1/N und die ersten vier Kanäle von...
Seite 281 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7204HQHI-F1/N DS-7208HQHI-F1/N DS-7216HQHI-F1/N Wenn der Modus 1080p Lite nicht aktiviert wurde: 3 MP / 1080p / 720p / VGA / WD1 / 4CIF / CIF; Kodierauflösung Wenn der Modus 1080p Lite aktiviert wurde: 1080p lite / 720p / VGA / WD1 / 4CIF / CIF Haupt-Stream: Wenn der Modus 1080p Lite nicht aktiviert wurde: Für 3 MP-Stream-Zugriff:...
Seite 282 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7204HQHI-F1/N DS-7208HQHI-F1/N DS-7216HQHI-F1/N Serielle Schnittstelle RS-485 (Halbduplex) Spannungsversorgung 12 V DC Leistungsaufnahme ≤ 15 W ≤ 20 W ≤ 30 W (ohne HDD) Betriebstemperatur -10 °C bis +55 °C Allgemein Betriebsluftfeuchtigkeit 10% bis 90% Abmessungen 315 ×...
Seite 283: Ds-7200Hqhi-F2/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.9 DS-7200HQHI-F2/N Modell DS-7208HQHI-F2/N DS-7216HQHI-F2/N Videokompression H.264+ / H.264 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss 3 MP, 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60 Hinweis: Der 3 MP-Signaleingang ist nur für die Turbo HD-Eingang ersten beiden Kanäle von DS-7208HQHI-F2/N und die ersten vier Kanäle von...
Seite 284 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7208HQHI-F2/N DS-7216HQHI-F2/N VGA: 1-Kanal, 2K (2560 x 1440) / 60 Hz, 1920 x 1080 / 60 Hz, 1280 x 1024 / 60 Hz, 1280 x 720 / 60 Hz, 1024 x 768 / 60 Hz Wenn der Modus 1080p Lite nicht aktiviert wurde: Kodierauflösung...
Seite 285 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7208HQHI-F2/N DS-7216HQHI-F2/N TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, Netzwerkprotokolle NTP, SADP, NFS, iSCSI, UPnP™, HTTPS SATA 2 SATA-Schnittstellen Festplatte Kapazität Bis zu 6 TB Kapazität je Laufwerk 1, RJ45 10M/100M/ 1, RJ45 10 / 100 Mbit/s 1000M Netzwerkanschluss selbstanpassender...
Seite 286: Ds-7100Hghi-F1/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.10 DS-7100HGHI-F1/N Modell DS-7104HGHI-F1/N DS-7108HGHI-F1/N DS-7116HGHI-F1/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30 AHD-Eingang 1080p25, 1080p30, 720p25, 720p30 Video-/ Audioeingang...
Seite 287 Digitaler Videorecorder – Benutzerhandbuch Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, SMTP, waltung Netzwerkprotokolle NFS, iSCSI, UPnP™, HTTPS SATA 1 SATA-Schnittstelle Festplatte Kapazität Bis zu 6 TB Kapazität je Laufwerk Netzwerkanschluss 1, RJ45 10 / 100 Mbit/s selbstanpassender Ethernetanschluss Externer...
Seite 288: Ds-7200Hghi-F1/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.11 DS-7200HGHI-F1/N Modell DS-7204HGHI-F1/N DS-7208HGHI-F1/N DS-7216HGHI-F1/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC-Schnittstelle (1,0 Vp-p, 75 Ω) Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30 AHD-Eingang 1080p25, 1080p30, 720p25, 720p30 Video-/ HDCVI-Eingang 1080p25, 1080p30, 720p25, 720p30 Audioeingang CVBS-Eingang Unterstützung...
Seite 289 Digitaler Videorecorder – Benutzerhandbuch Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, SMTP, waltung Netzwerkprotokolle NFS, iSCSI, UPnP™, HTTPS SATA 1 SATA-Schnittstelle Festplatte Kapazität Bis zu 6 TB Kapazität je Laufwerk Netzwerkanschluss 1, RJ-45 10 / 100 Mbit/s selbstanpassender Ethernetanschluss Externer...
Seite 290: Ds-7200Huhi-F1/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.12 DS-7200HUHI-F1/N Modell DS-7204HUHI-F1/N DS-7208HUHI-F1/N Videokompression H.264+ / H.264 4-CH 8-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60, Turbo HD-Eingang 3 MP Video-/ AHD-Eingang 1080p25, 1080p30, 720p25, 720p30 Audioeingang HDCVI-Eingang 1080p25, 1080p30, 720p25, 720p30...
Seite 291 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7204HUHI-F1/N DS-7208HUHI-F1/N Sub-Stream: WD1 / 4CIF bei 12 fps; CIF / QVGA / QCIF bei 25 fps (P) / 30 fps (N) Video-Bitrate 32 Kbit/s bis 10 Kbit/s Audioausgang 1-CH, RCA (linear, 1 kΩ) Audio-Bitrate 64 Kbit/s Dual-Stream Unterstützung...
Seite 292: Ds-7200Huhi-F2/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.13 DS-7200HUHI-F2/N Modell DS-7204HUHI-F2/N DS-7208HUHI-F2/N DS-7216HUHI-F2/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60, 3 MP AHD-Eingang 1080p25, 1080p30, 720p25, 720p30 Video-/ Audioeingang HDCVI-Eingang...
Seite 293 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7204HUHI-F2/N DS-7208HUHI-F2/N DS-7216HUHI-F2/N Video-Bitrate 32 Kbit/s bis 10 Kbit/s Audioausgang 1-CH, RCA (linear, 1 kΩ) Audio-Bitrate 64 Kbit/s Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, waltung Netzwerkprotokolle NFS, iSCSI, UPnP™, HTTPS, ONVIF...
Seite 294: Ds-7600Huhi-F/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.14 DS-7600HUHI-F/N Modell DS-7604HUHI-F1/N DS-7608HUHI-F2/N DS-7616HUHI-F2/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 3 MP, 1080p25, 1080p30, 720p60, 720p50, 720p30, 720p25 AHD-Eingang 720p30, 720p25, 1080p25, 1080p30 HDCVI-Eingang 720p30, 720p25, 1080p25, 1080p30 CVBS-Eingang...
Seite 295 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7604HUHI-F1/N DS-7608HUHI-F2/N DS-7616HUHI-F2/N Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, NFS, iSCSI, waltung Netzwerkprotokolle UPnP™, HTTPS, ONVIF SATA 1 SATA-Schnittstelle 2 SATA-Schnittstellen Festplatte Kapazität Bis zu 6 TB Kapazität für jede Festplatte.
Seite 296: Ds-7300Huhi-F4/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.15 DS-7300HUHI-F4/N Modell DS-7304HUHI-F4/N DS-7308HUHI-F4/N DS-7316HUHI-F4/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60, 3 MP AHD-Eingang 720p30, 720p25, 1080p25, 1080p30 HDCVI-Eingang 720p30, 720p25, 1080p25, 1080p30 Video-/...
Seite 297 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7304HUHI-F4/N DS-7308HUHI-F4/N DS-7316HUHI-F4/N Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, NFS, waltung Netzwerkprotokolle iSCSI, UPnP™, HTTPS, ONVIF, SNMP SATA 4 SATA-Schnittstellen Festplatte eSATA Unterstützung...
Seite 298: Ds-8100Huhi-F8/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.16 DS-8100HUHI-F8/N Modell DS-8104HUHI-F8/N DS-8108HUHI-F8/N DS-8116HUHI-F8/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60, 3 MP AHD-Eingang 720p30, 720p25, 1080p25, 1080p30 HDCVI-Eingang 720p30, 720p25, 1080p25, 1080p30 Video-/...
Seite 299 Digitaler Videorecorder – Benutzerhandbuch Modell DS-8104HUHI-F8/N DS-8108HUHI-F8/N DS-8116HUHI-F8/N Audio-Bitrate 64 Kbit/s Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, NFS, waltung Netzwerkprotokolle iSCSI, UPnP™, HTTPS, ONVIF, SNMP SATA 8 SATA-Schnittstellen Festplatte...
Seite 300: Ds-9000Huhi-F8/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.17 DS-9000HUHI-F8/N Modell DS-9004HUHI-F8/N DS-9008HUHI-F8/N DS-9016HUHI-F8/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang BNC Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss Turbo HD-Eingang 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60, 3 MP AHD-Eingang 720p30, 720p25, 1080p25, 1080p30 HDCVI-Eingang 720p30, 720p25, 1080p25, 1080p30 Video-/...
Seite 301 Digitaler Videorecorder – Benutzerhandbuch Modell DS-9004HUHI-F8/N DS-9008HUHI-F8/N DS-9016HUHI-F8/N Audio-Bitrate 64 Kbit/s Dual-Stream Unterstützung Streamtyp Video, Video und Audio Synchronwiedergabe 4-CH 8-CH 16-CH Remote-Verbindungen Netzwerkver- TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, NFS, waltung Netzwerkprotokolle iSCSI, UPnP™, HTTPS, ONVIF, SNMP SATA 8 SATA-Schnittstellen Festplatte...
Seite 302: Ds-9000Huhi-F16/N
Digitaler Videorecorder – Benutzerhandbuch 18.1.18 DS-9000HUHI-F16/N Modell DS-9008HUHI-F16/N DS-9016HUHI-F16/N Videokompression H.264+ / H.264 8-CH 16-CH Analoger Videoeingang BNC-Schnittstelle (1,0 Vp-p, 75 Ω), unterstützt Coaxitron-Anschluss 3 MP, 1080p25, 1080p30, 720p60, 720p50, Turbo HD-Eingang 720p30, 720p25 AHD-Eingang 720p30, 720p25, 1080p25, 1080p30 HDCVI-Eingang 720p30, 720p25, 1080p25, 1080p30 Video-/ Audioeingang...
Seite 303 Digitaler Videorecorder – Benutzerhandbuch Modell DS-9008HUHI-F16/N DS-9016HUHI-F16/N Sub-Stream: WD1 / 4CIF bei 12 fps; CIF / QVGA / QCIF bei 25 fps (P) / 30 fps (N) Video-Bitrate 32 Kbit/s bis 10 Kbit/s Audioausgang 2-Kanal, BNC (linear, 1 KΩ) Audio-Bitrate 64 Kbit/s Dual-Stream Unterstützung...
Seite 304: Ds-7300Hqhi-F4/N
Digitaler Videorecorder – Benutzerhandbuch Modell DS-9008HUHI-F16/N DS-9016HUHI-F16/N Betriebsluftfeuchtigkeit 10% bis 90% Abmessungen (B x T x H) 442 × 477 × 146 mm Gewicht (ohne HDD) ≤ 15 kg 18.1.19 DS-7300HQHI-F4/N Modell DS-7304HQHI-F4/N DS-7308HQHI-F4/N DS-7316HQHI-F4/N Videokompression H.264+ / H.264 4-CH 8-CH 16-CH Analoger Videoeingang...
Seite 305 Digitaler Videorecorder – Benutzerhandbuch Modell DS-7304HQHI-F4/N DS-7308HQHI-F4/N DS-7316HQHI-F4/N Wenn der Modus 1080p Lite nicht aktiviert wurde: 3 MP / 1080p / 720p / VGA / WD1 / 4CIF / CIF; Kodierauflösung Wenn der Modus 1080p Lite aktiviert wurde: 1080p lite / 720p / VGA / WD1 / 4CIF / CIF Haupt-Stream: Wenn der Modus 1080p Lite nicht aktiviert wurde: Für 3 MP-Stream-Zugriff:...
Seite 306: Ds-8100Hqhi-F8/N
Digitaler Videorecorder – Benutzerhandbuch Modell DS-7304HQHI-F4/N DS-7308HQHI-F4/N DS-7316HQHI-F4/N Alarmeingang/-ausgang 16/4 Spannungsversorgung 100 bis 240 V AC Leistungsaufnahme ≤ 30 W ≤ 40 W ≤ 55 W (ohne HDD) Betriebstemperatur -10 °C bis +55 °C Allgemein Betriebsluftfeuchtigkeit 10% bis 90% Abmessungen 445 ×...
Seite 307 Digitaler Videorecorder – Benutzerhandbuch Modell DS-8104HQHI-F8/N DS-8108HQHI-F8/N DS-8116HQHI-F8/N 1-Kanal, BNC (1,0 Vp-p, 75 Ω), Auflösung: PAL: 704 x 576, CVBS-Ausgang NTSC: 704 x 480 HDMI: 1-Kanal, 4K (3840 x 2160) / 30 Hz, 2K (2560 x 1440) / 60 Hz, 1920 x 1080 / 60 Hz, 1280 x 1024 / 60 Hz, 1280 x 720 / 60 Hz, 1024 x 768 / 60 Hz HDMI-/VGA-Ausgang...
Seite 308: Glossar
Digitaler Videorecorder – Benutzerhandbuch Modell DS-8104HQHI-F8/N DS-8108HQHI-F8/N DS-8116HQHI-F8/N Kapazität Bis zu 6 TB Kapazität je Laufwerk Gegensprecheingang 1-Kanal, Cinch (2,0 Vp-p, 1 KΩ) (unabhängig) Netzwerkanschluss 2, RJ45 10M/100M/1000M selbstanpassender Ethernetanschluss Externer Frontblende: 2 × USB2.0 USB-Port Anschluss Rückseite: 1 × USB3.0 Serielle Schnittstelle RS-232, RS-485 (Duplex), Tastatur Alarmeingang/-ausgang...
Seite 309: Fehlersuche
Digitaler Videorecorder – Benutzerhandbuch • PPPoE: Akronym für Point-to-Point Protocol over Ethernet. PPPoE ist ein Netzwerkprotokoll, um PPP (Point-to-Point Protocol)-Bilder in Ethernet-Bilder einzubinden. Es wird hauptsächlich von ADSL-Diensten, bei denen einzelne Benutzer über ein Ethernet mit einem ADSL-Transceiver (Modem) verbunden sind oder in reinen Metro Ethernet-Netzwerken verwendet.
Seite 310 2) Wird die HDD nicht erkannt oder der Status ist Abnormal, dann tauschen Sie die HDD gemäß den Anforderungen aus. Schritt 4: Überprüfen Sie, ob der Fehler mit den Schritten 1 bis 3 behoben ist. 1) Ist das der Fall, dann beenden Sie den Vorgang. 2) Falls nicht, wenden Sie sich an Hikvision.
Seite 311 Schritt 3: Überprüfen Sie, ob der Fehler mit obigen Schritten behoben wurde. Ist das der Fall, dann beenden Sie den Vorgang. Falls nicht, wenden Sie sich an Hikvision. Bei Verwendung der Live-Ansicht mit Ton beim DVR ist entweder kein Ton zu hören, starkes ...
Seite 312: Zusammenfassung Der Änderungen
Schritt 4: Überprüfen Sie, ob der Fehler mit obigen Schritten behoben wurde. Ist das der Fall, dann beenden Sie den Vorgang. Falls nicht, wenden Sie sich an Hikvision. Auf der lokalen HDD des DVR wird keine Aufnahmedatei gefunden und es erscheint die ...
Seite 313: Version 3.4.80
Digitaler Videorecorder – Benutzerhandbuch Das PTZ-Protokoll von UTC (Coaxitron) für die angeschlossene Coaxitron-Kamera / Dome  konfigurierbar. (Kapitel 4 PTZ-Steuerungen) Die Empfindlichkeit für die Bewegungserkennung steigt und die Auflösung des  Erkennungsbereich erhöht sich von CIF auf D1. (Kapitel 5.3 Bewegungserkennungsaufnahme und Fotoaufnahme konfigurieren, Kapitel 8.1 Bewegungserkennungseinstellungen) Sie können für die Sicherung „Video und Protokoll“, „Video und Player“...
Seite 314 Digitaler Videorecorder – Benutzerhandbuch Bei den DVR-Modellen DS-7208/7216HUHI-F/N können Sie den erweiterten VCA-Modus  aktivieren, um die Linienüberschreitungs- und Einbrucherkennung für alle Kanäle zuzulassen und die 2K/4K-Auflösung zu deaktivieren. Nachdem Sie ihn aktiviert haben, können Sie ihn auch deaktivieren und die Linienüberschreitungs- und Einbrucherkennung wird nur von 2 Kanälen unterstützt.
Seite 315: Version 3.4.75
Digitaler Videorecorder – Benutzerhandbuch 18.4.3 Version 3.4.75 Hinzugefügt: Neue Funktionen für die DVR-Modelle DS-7100/7200HGHI-F/N, DS-7100/7200HGHI-F, HQHI und 7200HUHI-F/N: Anschließbar an HDCVI-Signaleingang. (Kapitel 2.4.1 Konfiguration des  Signaleingang-Assistenten, Kapitel 2.7 Signaleingangskanal konfigurieren, Kapitel 18.1 Spezifikationen) Es ist keine Konfigurationsschnittstelle für den Signaleingang vorhanden. Vier analoge ...
Seite 316: Version 3.4.70
Digitaler Videorecorder – Benutzerhandbuch 18.4.4 Version 3.4.70 Hinzugefügt: Neue Funktionen für die DVR-Modelle DS-7100/7200HGHI-F und DS-7100/7200HQHI-F/N: Es ist keine Konfigurationsschnittstelle für den Signaleingang vorhanden. Vier analoge  Signaleingänge können angeschlossen werden, einschließlich Turbo HD, AHD, HDCVI und CVBS. Die analogen Signaleingänge werden automatisch erkannt und zwei der analogen Signaleingänge können zufällig gemischt werden.
Seite 317: Version 3.4.65
Digitaler Videorecorder – Benutzerhandbuch 18.4.5 Version 3.4.65 Hinzugefügt: Neues Modell hinzugefügt: DS-9000HUHI-F16/N. (Kapitel 1.1 Frontblende,  Kapitel 1.5 Geräterückseite, Kapitel 18.1 Spezifikationen) Bild erfassen, Wiedergabe und Sicherung von Bildern hinzugefügt. (Kapitel 5 Aufnahme- und  Fotoeinstellungen, Kapitel 6.1.9 Fotos wiedergeben, Kapitel 7.1.1 Sicherung durch normale Video-/Bildsuche) Hik-Connect wird unterstützt.
Seite 318: Version 3.4.50
Digitaler Videorecorder – Benutzerhandbuch Kapitel 3.2.3 Schnelleinstellungs-Werkzeugleiste im Live-Ansichtsmodus, Kapitel 5.1 Konfigurieren der Codierungsparameter) Bei den neuen Modellen werden RAID und Festplattenklonen unterstützt.  Hot-Swap-Festplatten werden unterstützt. (Kapitel 13 RAID, Kapitel 14.6 Klonen eines Laufwerks konfigurieren) Bei die neuen Modellen sind 2 selbstanpassende 10M / 100M / 1000M Netzwerkanschlüsse ...
Seite 319: Version 3.4.4
Digitaler Videorecorder – Benutzerhandbuch 18.4.9 Version 3.4.4 Hinzugefügt: Neues Modell hinzugefügt: DS-7116HQHI-F1/N. (Kapitel 17.1 Spezifikationen)  Die hinzugefügten 3 MP Signaleingangstypen werden von den DVR-Modellen HUHI  unterstützt. Jeweils zwei der Signale können zufällig gemischt werden. (Kapitel 2.6 Signaleingangskanal konfigurieren) Aktualisiert: Unterstützung der Umschaltung der Signaleingangstypen, einschließlich Turbo HD/CVBS, AHD ...
Seite 320: Liste Der Kompatiblen Hikvision Ip-Kameras
Digitaler Videorecorder – Benutzerhandbuch Aktualisiert: Unterstützung der Umschaltung der Signaleingangstypen, einschließlich Turbo HD, AHD/CVBS  und IP-Signal. 18.5 Liste der kompatiblen Hikvision IP-Kameras Modell Version Max. Auflösung Sub-Stream Audio DS-2CD7153-E V5.1.0 build 131202 1600 x 1200 √ × DS-2CD754F-EI V5.1.0 build 131202 2048 x 1536 √...
Seite 321: Liste Der Kompatibler Ip-Kameras Von Drittanbietern
Digitaler Videorecorder – Benutzerhandbuch 18.6 Liste der kompatibler IP-Kameras von Drittanbietern Hersteller Modell Version Max. Auflösung Sub-Stream Audio Axis P3304 1440 x 900 √ × Sony SNC-RH124 1.7.00 1280 x 720 √ √ Samsung SND-5080P 3.10_130416 1280 x 1024 √ √...
Seite 322 Digitaler Videorecorder – Benutzerhandbuch...

Diese Anleitung auch für:

Ds-7204hghi-f1/n Ds-7216hghi-f1/n Ds-7100hghi-e1 Ds-7200hghi-f1/n Ds-7108hghi-e1 Ds-7104hghi-e1 ... Alle anzeigen

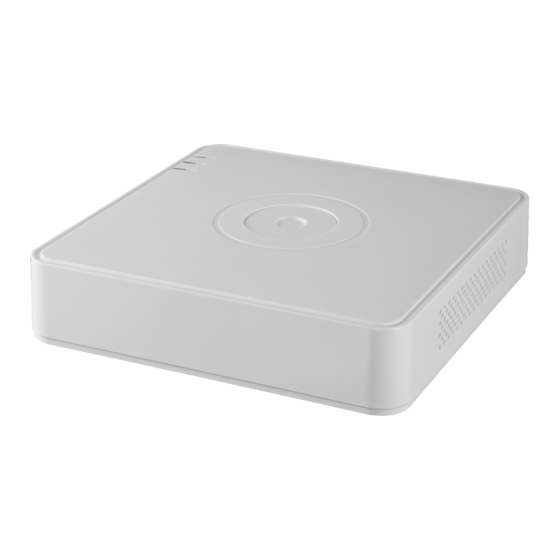

HIKVISION DS-7100HGHI-F1/N Benutzerhandbuch

Kapitel 1 Einleitung

Kapitel 2 Erste Schritte

Kapitel 3 Live-Ansicht

Kapitel 4 PTZ-Steuerungen

Kapitel 5 Aufnahme- und Fotoeinstellungen

Kapitel 6 Wiedergabe

Kapitel 7 Sicherung

Kapitel 8 Alarmeinstellungen

Kapitel 9 POS-Konfiguration

Kapitel 10 VCA-Alarm

Kapitel 11 VCA-Suche

Kapitel 12 Netzwerkeinstellungen

Kapitel 13 RAID

Kapitel 14 Festplattenverwaltung

Kapitel 15 Kamera Einstellungen

Kapitel 16 DVR-Verwaltung und -Instandhaltung

Kapitel 17 Sonstiges

Anhang Spezifikationen

Kapitel 18 Anhang

Quicklinks

Verwandte Anleitungen für HIKVISION DS-7100HGHI-F1/N

Inhaltszusammenfassung für HIKVISION DS-7100HGHI-F1/N
