5. ATX-Stromanschlüsse (24-pol. EATXPWR, 8-pol. EATX12V)
Diese Anschlüsse sind für die ATX-Stromversorgungsstecker vorgesehen. Sie sind
so aufgebaut, dass sie mit den Steckern in nur einer Richtung zusammenzupassen.
Drücken Sie den Stecker in der korrekten Ausrichtung fest auf den Anschluss, bis er
komplett eingerastet ist.

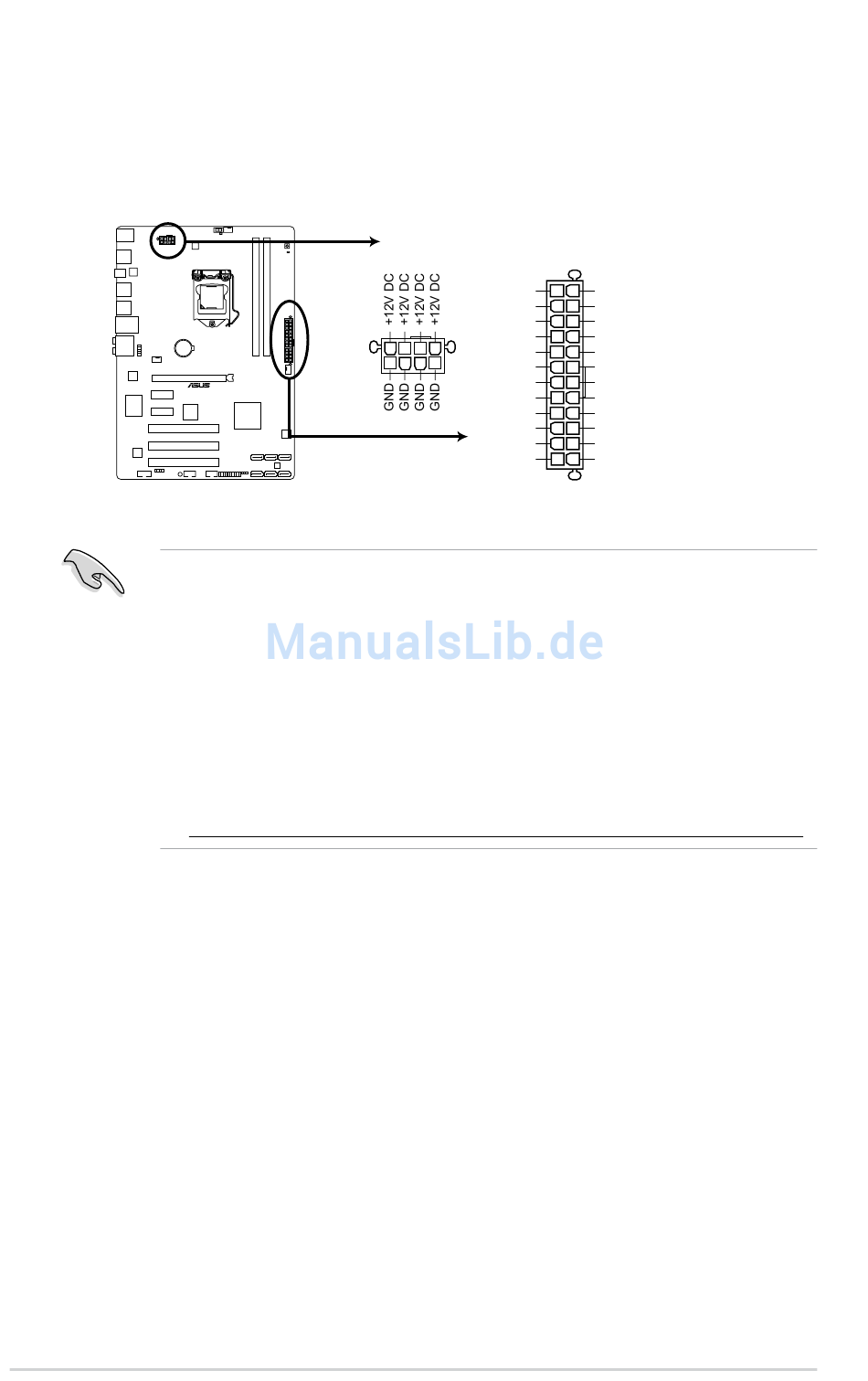

P8H61 PRO ATX power connectors
• Für ein voll konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil
• Vergessen Sie NICHT, den 4-pol. / 8-pol. ATX +12 V Stromstecker anzuschließen.
• Wir empfehlen Ihnen, ein Netzteil mit einer höheren Ausgangsleistung zu verwenden,
• Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind,
ASUS P8H61 PRO
P8H61 PRO
benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine
Mindestleistung von 350W liefern kann.
Andernfalls lässt sich das System nicht starten.
wenn Sie ein System mit vielen stromverbrauchenden Geräten einrichten. Das System
wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht
ausreicht.
hilft Ihnen evtl. der Leistungsrechner unter
http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de
EATX12V
EATXPWR
+3 Volts
+12 Volts
+12 Volts
+5V Standby
Power OK
GND
PIN 1
+5 Volts
GND
+5 Volts
GND
+3 Volts
+3 Volts
PIN 1
GND
+5 Volts
+5 Volts
+5 Volts
-5 Volts
GND
GND
GND
PSON#
GND
-12 Volts
+3 Volts
