Asus P8H61-M Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

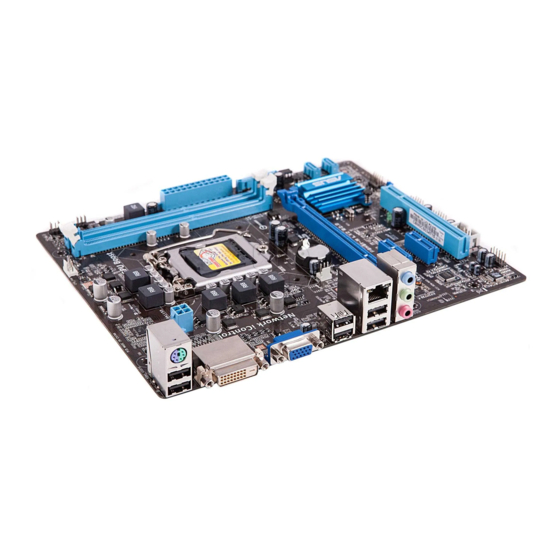

P8H61-M

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P8H61-M

Inhaltszusammenfassung für Asus P8H61-M

  • Seite 1 P8H61-M...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................vii P8H61-M Spezifikationsübersicht ............. ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 Bevor Sie beginnen ..............1-5 Motherboard-Übersicht ...............
  • Seite 4 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 Main-Menü .................. 2-11 2.3.1...
  • Seite 5 Setup Mode ..............2-27 2.7.5 Boot Option Priorities ............ 2-27 2.7.6 Boot Override ..............2-27 Tools-Menü ................. 2-28 2.8.1 ASUS EZ Flash 2 Utility ..........2-28 2.8.2 ASUS SPD Information ..........2-28 2.8.3 ASUS O.C. Profile ............2-28 Exit-Menü ..................2-29...

  • Seite 6: Erklärungen

    REACH Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: P8H61-M Spezifikationsübersicht

    ® Die maximale Speicherkapazität von 16GB kann mit 8GB- DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. ** Hyper DIMM-Unterstützung unterliegt den physik. Eigenschaften der entsprechenden CPUs. Einige Hyper- DIMMs unterstützen nur einen DIMM pro Kanal.
  • Seite 10 Übertaktungs- - Interner Basistakt (Internal Base Clocke)-Einstellung funktionen von 80MHz bis zu 300MHz in 1MHz-Schritten. Übertaktungsschutz: - ASUS C.P.R. (CPU Parameter Recall) Interne Anschlüsse 2 x USB 2.0/1.1-Sockel für 4 weitere USB 2.0/1.1-Anschlüsse 1 x Systemtafelanschluss 1 x S/PDIF-Ausgang 4 x SATA 3Gb/s-Anschlüsse 1 x Fronttafelaudioanschluss 1 x CPU-Lüfteranschluss...
  • Seite 11 P8H61-M Spezifikationsübersicht BIOS-Funktionen 32 Mb Flash ROM, EFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2 0a, Mehrsprachiges BIOS Zubehör 2 x Serial ATA 3.0Gb/s-Kabel 1 x E/A-Abdeckung Benutzerhandbuch Support-DVD Support-DVD Treiber ASUS-Update ASUS-Hilfsprogramme Antivirus Software (OEM-Version) Formfaktor MicroATX-Formfaktor: 24.4 cm x 21.3 cm (9.6 in x 8.4 in)

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P8H61-M Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 14: Intel ® H61 Express Chipsatz

    Intel H61 Express Chipsatz ® Der Intel H61 Express-Chipsatz ist das neueste Ein-Chipsatz-Design, ® um die neuesten 1155-Sockel Intel Core™ i7- / Core™ i5- / Core™ i3- ® Prozessoren der zweiten Generation zu unterstützen. Durch die Verwendung von seriellen Point-to-Point-Links wird die Bandbreite sowie Stabilität erhöht und die Leistung verbessert.

  • Seite 15: Innovative Asus-Funktionen

    1.3.2 Innovative ASUS-Funktionen ASUS EFI BIOS (EZ Mode) Das brandneue EFI BIOS von ASUS bietet eine benutzerfreundliche Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene Eingabe in den Schatten stellt. Sie können sich kin- derleicht und mit einer Sanftheit durch das neue EFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.
  • Seite 16 ASUS EZ Flash 2 ASUS EZ Flash 2 ermöglicht Ihnen das BIOS zu aktualisieren, ohne auf eine Betriebssystem-basierende Anwendung zugreifen zu müssen. C.P.R. (CPU Parameter Recall) Die C.P.R.-Funktion des Motherboard-BIOS erlaubt Ihnen, das BIOS automatisch auf die Standardeinstellungen zurückzustellen, falls das System beim Übertakten hängt.

  • Seite 17: Bevor Sie Beginnen

    • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P8H61-M...

  • Seite 18: Motherboard-Übersicht

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Com- putergehäuses legen P8H61-M Kapitel 1: Produkteinführung...

  • Seite 19: Motherboard-Layout

    1-13 11. Serieller Anschluss (10-1 pol. COM1) 1-24 5. Serial ATA-Anschlüsse (7-pol. SATA3G1-4) 1-23 12. Fronttafelaudioanschluss (10-1 pol. AAFP) 1-22 6. RTC RAM Löschen (3-pol. CLRTC) 1-20 13. Standby-Strom LED (SB_PWR) 1-28 7. Systemtafelanschluss (20-8 pol. PANEL) 1-27 ASUS P8H61-M...

  • Seite 20: Zentralverarbeitungseinheit (Cpu)

    ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA1155-Sockel geliefert wurde.
  • Seite 21 CPU-Kerben passen. Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU NICHT mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen Goldenes der Sockelkontaktstifte und Dreieck Schäden an der CPU zu vermeiden. Ausrichtungs- nasen ASUS P8H61-M...
  • Seite 22 Geben Sie einige Tropfen der Wärmeleitpaste auf den Bereich der CPU, welcher mit dem Kühlkörper in Kontakt tritt, und verteilen Sie sie gleichmäßig und nicht zu dick. Bei einigen Kühlkörpern ist die Wärmeleitpaste bereits aufgetragen. In diesem Fall können Sie diesen Schritt überspringen.

  • Seite 23: Installieren Von Cpu-Kühlkörper Und Lüfter

    Drücken Sie jeweils zwei diagonale Druckstifte nach unten, um die Kühlkörper- Lüfter-Einheit zu befestigen. Die Ausführungen der CPU-Kühlkörper- und Kühllüfter-Einheiten sind eventuell verschieden, sollten in der Montage und ihrer Funktion gleichbleibend sein. Die vorhergehenden Abbildungen sind nur zur Referenzzwecken gedacht. ASUS P8H61-M 1-11...

  • Seite 24: Deinstallieren Von Cpu-Kühlkörper Und Lüfter

    Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P8H61-M P8H61-M CPU fan connector Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1.6.3 Deinstallieren von CPU-Kühlkörper und Lüfter.

  • Seite 25: Systemspeicher

    Module sind anders gekerbt, um eine fehlerhafte Montage zu vermeiden. DDR3-Module wurden für eine höhere Leistung mit weniger Stromverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Kanal Steckplätze Kanal A DIMM_A1 Kanal B DIMM_B1 P8H61-M P8H61-M 240-pin DDR3 DIMM sockets ASUS P8H61-M 1-13...

  • Seite 26: Speicherkonfigurationen

    Systemlast (mit zwei DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • ASUS bietet exklusive Unterstützung der Hyper DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physik. Eigenschaften der entsprechenden CPUs. • Die neueste QVL finden Sie auf der ASUS-Webseite unter www.asus.com. 1-14 Kapitel 1: Produkteinführung...
  • Seite 27 P8H61-M Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1333MHz DIMM Unter- Chip- Anbieter Artikelnummer Grö0e Chip Nr. Takt Spanng stützung Marke A-Data AD31333001GOU SS A-Data AD30908C8D-151C E0906 • • A-Data AD31333G001GOU 3GB(3x1GB) SS - 8-8-8-24 1.65-1.85V • • A-Data AD31333002GOU DS A-Data AD30908C8D-151C E0903 •...
  • Seite 28 DDR3-1333MHz DIMM Unterstüt- Chip- Anbieter Artikelnummer Grö0e Chip Nr. Takt Spanng zung Marke OCZ3G13334GK 4GB(2x2GB) DS - 9-9-9-20 1.7V • • OCZ3G1333LV4GK 4GB(2x2GB) DS - 9-9-9-20 1.65V • • OCZ3P1333LV4GK 4GB(2x2GB) DS - 7-7-7-20 1.65V • • OCZ3X13334GK(XMP) 4GB(2x2GB) DS - 7-7-7-20 1.75V •...
  • Seite 29 SS - Einseitig DS - Doppelseitig DIMM-Unterstützung: • A*: Unterstützt ein (1) Modul, das in einer Single-Channel-Speicherkonfiguration in einen beliebigen Steckplatz gesteckt wird. • B*: Unterstützt zwei (2) Module, die in die beiden Steckplätzen gesteckt werden als ein Paar einer Dual-Channel-Speicherkonfiguration. ASUS P8H61-M 1-17...

  • Seite 30: Installieren Eines Dimms

    1.7.3 Installieren eines DIMMs Trennen Sie unbedingt das System vom Netz, bevor Sie DIMMs oder andere Systemkomponenten hinzufügen oder entfernen. Ansonsten können sowohl das Motherboard als auch die Komponenten schwer beschädigt werden. So installieren Sie eine DIMM: DIMM-Kerbe Drücken Sie die Haltebügel nach außen, um den DIMM-Steckplatz zu entriegeln.

  • Seite 31: Erweiterungssteckplätze

    Dieses Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. 1.8.5 PCI Express x16-Steckplatz Dieses Motherboard hat einen PCI Express 2.0 x 16-Steckplatz für PCI Express x 16 2.0- Grafikkarten, die den PCI Express-Speizifikationen entsprechen. ASUS P8H61-M 1-19...

  • Seite 32: Jumper

    P8H61-M Normal Clear RTC (Default) P8H61-M Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 33: Anschlüsse

    Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa (Rücktafel) Mic In Mic In Mitte/Bass Mitte/Bass Hellgrün (Fronttafel) – – – Seitenlautsprecher So richten Sie eine 8-Kanal Audiowiedergabe ein: Für 8-Kanal Wiedergabe verwenden Sie ein Gehäuse mit einen HD-Audiomodul auf der Frontseite. ASUS P8H61-M 1-21...

  • Seite 34: Interne Anschlüsse

    Legacy AC’97 pin definition compliant definition P8H61-M Front panel audio connector Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS zu [HD Audio] eingestellt ist. Wenn Sie statt dessen ein AC‘ 97-Fronttafelaudiomodul anschließen möchten, stellen Sie das Element auf [AC97] ein.
  • Seite 35 Festplatten- und optischen Laufwerken vorgesehen. SATA3G_2 SATA3G_1 SATA3G_4 SATA3G_3 P8H61-M P8H61-M SATA connectors Installieren Sie das Windows XP Service Pack 3 oder neuere Version, bevor Sie Serial ® ATA nutzen. CPU- und Gehäuselüfteranschlüsse (4-pol. CPU_FAN und 3-pol. CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss.
  • Seite 36 Computergehäuses. Die serielle Anschlussklammer (COM1) muss separat erworben werden. COM1 P8H61-M P8H61-M Serial port (COM1) connector LPT-Anschluss (26-1 pol. LPT) Der LPT (Line Printing Terminal)-Anschluss verbindet mit einem Drucker. Der LPTStandard ist IEEE 1284, die parallele Schnittstelle auf IBM PC-kompatiblen Computern.
  • Seite 37 +3 Volts +3 Volts PIN 1 P8H61-M ATX power connectors • Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 350W liefern kann. • Vergessen Sie NICHT, den 4-pol. ATX +12 V Stromstecker anzuschließen. Andernfalls lässt sich das System nicht starten.
  • Seite 38 Das USB 2.0-Modul muss separat erworben werden. Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden eines zusätzlichen Sony/Phillips S/PDIF- Audiomoduls für digitalen Sound. P8H61-M SPDIF_OUT P8H61-M Digital audio connector Das S/PDIF-Modul muss separat erworben werden. 1-26 Kapitel 1: Produkteinführung...
  • Seite 39 P8H61-M IDE_LED PWRSW RESET * Requires an ATX power supply P8H61-M System panel connector Systemstrom-LED (2-pol. PLED) • Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.

  • Seite 40: Onboard-Leds

    Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR P8H61-M Standby Power Powered Off P8H61-M Onboard LED 1-28 Kapitel 1: Produkteinführung...

  • Seite 41: Software-Unterstützung

    Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite unter www.asus.com. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Treibermenü, wenn Autorun auf ihrem Computer aktiviert ist.
  • Seite 42 1-30 Kapitel 1: Produkteinführung...

  • Seite 43: Kapitel 2: Bios-Informationen

    Suite II > AI Suite II X.XX.XX, um die AI Suite II-Anwendung zu starten. Die AI Suite II Hauptmenüleiste erscheint. Klicken Sie in der Hauptmenüleiste auf Update (Aktualisierung) und dann auf ASUS Update im Popup-Menü. Das Hauptmenü des ASUS Update erscheint. Wählen Sie in der Liste eine der folgenden Methoden.

  • Seite 44: Asus Ez Flash 2

    Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.
  • Seite 45 Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 46: Asus Bios Updater

    2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 47: Das Aktuelle Bios Sichern

    Das BIOS Updater Backupfenster mit Informationen zum Backupprozess erscheint. Wenn der Prozess abgeschlossen wurde, drücken Sie eine beliebige Taste, um zur DOS-Eingabeaufforderung zurückzukehren. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: P8H61-M BOARD: Unknown VER: 0207 VER: Unknown...

  • Seite 48: Die Bios-Datei Aktualisieren

    • Stellen Sie sicher, dass Sie aus Systemkompatibilitäts und Stabilitätsgründen die BIOS- Standardeinstellungen laden. Dazu wählen Sie das Element Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 2.9 Exit-Menü für Details. • Falls Sie SATA-Festplattenlaufwerke getrennt haben, sollten Sie nicht vergessen, diese nach der BIOS-Aktualisierung wieder anzuschließen. ASUS P8H61-M...

  • Seite 49: Bios-Setupprogramm

    BIOS-Setupprogramm Das BIOS-Setupprogramm ist für BIOS-Aktualisierung und Parameterkonfiguration gedacht. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze online Einführung, welche Sie durch das BIOS-Setupprogramm führt. BIOS-Setup bei Starten des Computers ausführen So betreten Sie BIOS-Setup beim Starten des Computers: • Rufen Sie das Setupprogramm durch Drücken der <Entf>-Taste während des Einschaltselbsttests (POST) auf;...

  • Seite 50: Bios-Menübildschirm

    Zeigt Systemeingenschaften für den aktuellen Modus auf der rechten Seite Auswahl der Bootgeräteprioritäten • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. • Die Schaltfläche Boot Menu (Boot-Menü; F8) ist nur bei installierten Boot-Geräten verfügbar. ASUS P8H61-M...

  • Seite 51: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüleiste...

  • Seite 52: Navigationstasten

    Ein einstellbarer Wert wird hervorgehoben, wenn das entsprechende Element gewählt wird. Um den Wert innerhalb eines Feldes zu ändern, wählen Sie bitte das entsprechende Element und drücken dann die <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. 2-10 ASUS P8H61-M...

  • Seite 53: Main-Menü

    Main-Menü Beim öffnen des Advanced Mode im BIOS-Setupprogramm erscheint das Hauptmenü. Das Hauptmenü verschafft Ihnen einen Überblick über die grundlegenden Systeminfos und ermöglicht die Einstellung des Systemdatums, der Zeit, der Menüsprache und der Sicherheitseinstellungen. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main...

  • Seite 54: Administrator Password

    Um das User-Kennwort zu entfernen, folgen Sie den Schritten zur Änderung des User- Kennworts, drücken Sie aber bei der Aufforderung zur Passworteingabe/-bestätigung die <Eingabetaste>, damit das Feld leer bleibt. Nachdem Sie das Kennwort entfernt haben, zeigt das Element User Password oben im Fenster Not Installed an. 2-12 ASUS P8H61-M...

  • Seite 55: Ai Tweaker-Menü

    Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker...

  • Seite 56: Memory Frequency

    Sie die <Eingabetaste>. Wertänderungen in diesem Menü können Systeminstabilitäten hervorrufen! Wenn dies auftritt, holen Sie bitte die Standardeinstellungen zurück. 2.4.7 CPU Power Management Die Unterelemente in diesem Menü erlauben Ihnen die Einstellung des CPU-Ratio (Multiplikator) und dessen Funktionen. 2-14 ASUS P8H61-M...

  • Seite 57: Cpu Offset Mode Sign

    CPU Ratio [Auto] Erlaubt Ihnen die manuelle Einstellung des maximalen nicht-Turbo CPU-Ratios (Multiplikators). Sie können den Wert mit den Tasten <+> und <-> oder der Zifferntastatur einstellen. Gültige Werte variieren mit CPU-Modellen. Enhanced Intel SpeedStep Technology [Enabled] Ermöglicht die Aktivierung/Deaktivierung der Enhanced Intel SpeedStep-Technologie ®...

  • Seite 58: Igpu Offset Mode Sign

    • Die Werte der Elemente CPU Offset Voltage, DRAM Voltage, VCCIO Voltage, CPU PLL Voltage und PCH Voltage sind in verschiedenen Farben gekennzeichnet, um die Risikostufen der hohen Spannungseinstellungen anzuzeigen. • Das System benötigt eventuell ein besseres Kühlsystem, um unter den hohen Spannungseinstellungen stabil arbeiten zu können. 2-16 ASUS P8H61-M...

  • Seite 59: Load-Line Calibration

    2.4.14 Load-Line Calibration [Auto] Hier können Sie den CPU Load-Line-Prozentsatz einstellen. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] 2.4.15 CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] Verbessert die BCLK-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern.

  • Seite 60: Cpu Configuration

    Systeme zu arbeiten. [Disabled] Deaktiviert diese Funktion. Enhanced Intel SpeedStep Technology [Enabled] Erlaubt die Aktivierung oder Deaktivierung der Enhanced Intel SpeedStep Technologie ® (EIST). [Disabled] Die CPU arbeitet mit Standardgeschwindigkeit. [Enabled] Die CPU-Geschwindigkeit wird vom Betriebssystem gesteuert. 2-18 ASUS P8H61-M...

  • Seite 61: System Agent Configuration

    Turbo Mode [Enabled] Dieses Element erscheint nur, wenn Sie das Element Enhanced Intel SpeedStep Technology zu [Enabled] setzen und erlaubt Ihnen die Aktivierung oder Deaktivierung der Intel Turbo Mode-Technologie. ® [Enabled] Ermöglicht den Prozessorkernen unter bestimmten Bedingungen schneller zu laufen als unter der angegebenen Frequenz. [Disabled] Deaktiviert diese Funktion.

  • Seite 62: Sata Configuration

    Zu [Enhanced] setzen, um mehr als vier SATA-Geräte zu unterstützen. S.M.A.R.T. Status Check [Enabled] S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) ist ein Überwachungssystem. Wenn Schreibe-/Lesevorgänge Ihrer Festplatte zu Fehlern führen, erlaubt diese Funktion das Einblenden von Warnmeldungen während POST. Konfigurationsoptionen: [Enabled] [Disabled] 2-20 ASUS P8H61-M...

  • Seite 63: Usb Configuration

    2.5.5 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Das Element USB Devices zeigt die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde. Legacy USB Support [Enabled] [Enabled] Aktiviert die Unterstützung für USB-Geräte. [Disabled] USB-Geräte können nur im BIOS-Setupprogramm verwendet werden.

  • Seite 64: Serial Port Configuration

    IRQ=5,6,7,9,10,11,12] [IO=3BCh; IRQ= 5,6,7,9,10,11,12] Device Mode Erlaubt die Modusänderung der Druckerschnittstelle. Konfigurationsoptionen: [STD Printer Mode] [SPP Mode] [EPP-1.9 and SPP Mode] [EPP-1.7 and SPP Mode] [ECP Mode] [ECP and EPP 1.9 Mode] [ECP and EPP 1.7 Mode] 2-22 ASUS P8H61-M...

  • Seite 65: Apm

    2.5.7 Restore AC Power Loss [Power Off] [Power On] Das System begibt sich nach einer Netzspannungsunterbrechung in den Ein-Status. [Power Off] Das System begibt sich nach einer Netzspannungsunterbrechung in den Aus-Status. [Last State] Das System begibt sich nach einer Netzspannungsunterbrechung in den Status in dem es sich zuletzt befunden hat.

  • Seite 66: Monitor-Menü

    Dieses Element erscheint nur, wenn Sie die Funktion CPU Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / Einstellen der Warnnachricht für die CPU- Lüftergeschwindigkeit. Konfigurationsoptionen: [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] 2-24 ASUS P8H61-M...

  • Seite 67: Cpu Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage

    CPU Fan Profile [Standard] Dieses Element erscheint nur, wenn CPU Q-Fan Control aktiviert wurde und Ihnen die Möglichkeit gibt, einen entsprechenden Leistungspegel für den CPU-Lüfter einzustellen. [Standard] Auf [Standard] setzen, um den CPU-Lüfter automatisch entsprechend der CPU-Temperatur zu regeln. [Silent] Auf [Silent] setzen, um für einen leisen Betrieb die Lüftergeschwindigkeit zu minimieren.

  • Seite 68: Boot-Menü

    Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [5 sec] Dieses Element erscheint nur, wenn Sie Full Screen Logo zu [Disabled] setzen und erlaubt die Einstellung der Systemwartezeit, bis der POST-Bericht angezeigt wird.

  • Seite 69: Option Rom Messages

    Erscheinen des ASUS-Logos auf die Taste <F8>. • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie entweder: ® - Auf <F5> drücken, wenn das ASUS-Logo erscheint; oder - Nach dem POST auf <F8> drücken. 2.7.6 Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 70: Tools-Menü

    ASUS EZ Flash 2 Utility Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint das Hauptfenster von ASUS EZ Flash 2. Für weitere Details beziehen Sie sich auf den Abschnitt 2.1.2 ASUS EZ Flash 2. 2.8.2 ASUS SPD Information DIMM Slot # [Slot 1] Zeigt die Serial Presence Detect (SPD)-Informationen des auf dem ausgewählten Steckplatz...

  • Seite 71: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.
  • Seite 72 2-30 ASUS P8H61-M...

  • Seite 73: Asus Kontaktinformationen

    Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
