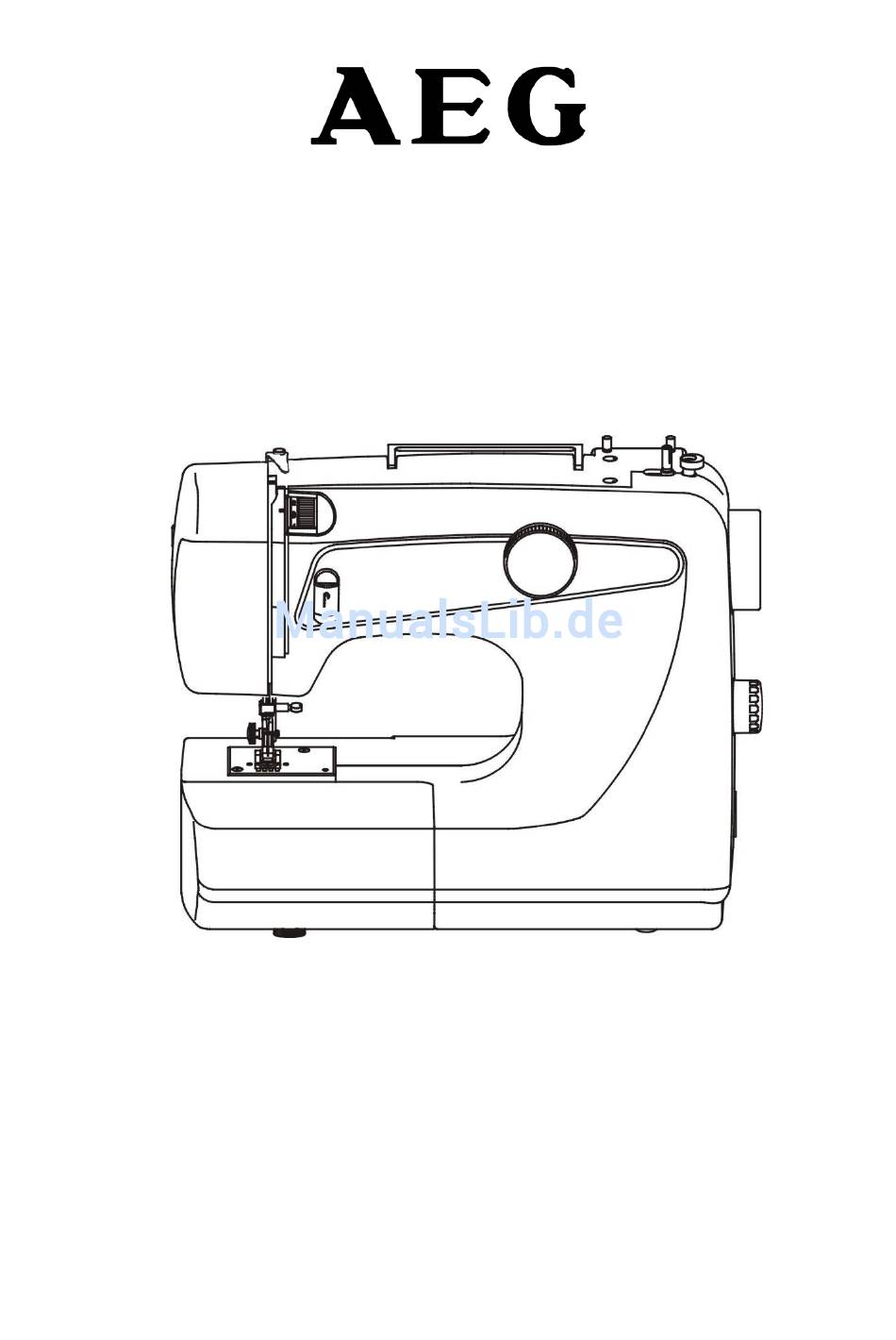

- Seite 1 112701 GEBRAUCHSANLEITUNG INSTRUCTION BOOK - 0 -...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Beim Gebrauch eines Elektrogeräts sollten stets grundlegende Sicherheitsmaßnahmen beachtet werden. Lesen Sie sämtliche Hinweise vor Gebrauch Ihre Haushaltsnähmaschine aufmerksam durch. ACHTUNG – Zur Vermeidung von Verletzungen durch elektrischen Stromschlag: Die Maschine nie unbeaufsichtigt lassen, wenn sie mit dem Stromnetz verbunden ist. Unmittelbar nach dem Gebrauch sowie vor jeder Reinigung den Stecker aus der Steckdose ziehen. -
Seite 3: Important Safety Instructions
Important Safety Instructions When using an electrical appliance, basic safety precautions should always be followed, including the following: Read all instructions before using your household sewing machine. DANGER-To reduce the risk of electric shock: Your household sewing machine should never be left unattended when plugged in. Always unplug your machine from the electric outlet immediately after using and before cleaning. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS Hauptbestandteile ................................5 Zubehör ................................... 6 In Betriebnahme der Nähmaschine ..........................7 Entfernen des Anschiebtisches ……………………………………………………………………………………………………8 Freiarmnähen................................... 8 Aufspulen ..................................9 Herausnehmen von Spulenkapsel und Spule ......................... 10 Einsetzen der Spule in die Spulenkapsel ........................10 Einsetzen der Spulenkapsel in den Greifer ........................11 Einfädeln des Oberfadens .............................. - Seite 5 CONTENTS Principal parts .................................. 5 Accessories..................................6 Before sewing .................................. 7 Removing extension table..............................8 Free arm sewing ................................8 Winding the bobbin ................................9 Removing bobbin case and bobbin..........................10 Inserting bobbin into bobbin case.............................10 Inserting bobbin case into shuttle race..........................11 Threading upper thread ..............................
-
Seite 6: Hauptbestandteile
HAUPTBESTANDTEILE / NAME OF PARTS 1. Pattern selector dial 1. Stichwahlknopf 2. Spool pins 2. Garnrollenstift 3. Bobbin winder stopper 3. Spulerstop 4. Hand wheel 4. Handrad 5. Stitch length dial 5. Stichlängenrad 6. Needle clamp screw 6. Nadelklammerschraube 7. Extension table 7. -
Seite 7: Zubehör
ZUBEHÖR / ACCESSORIES 3 Spulen Filzscheiben Universalfuß Zickzack Geradstich Knopflochschiene 3 Bobbin (an der Maschine) Felt Buttonhole foot Zigzag foot (on machine) Reißverschlussfuß Stick- und Stopfplatte Schraubendreher Schraubendreher für Nadelplatte Zipper foot Needle plate screw driver Darning plate Screw driver Trennmesser Nadeln Öltube... -
Seite 8: In Betriebnahme Der Nähmaschine
INBETRIEBNAHME – VOR DEM NÄHEN / BEFORE SEWING Stromversorgung Verbinden Sie den Stecker des Anlassers mit der Nähmaschine und Power supply schließen Sie dann die Maschine an das Stromnetz an. 2. Die Nähgeschwindigkeit wird durch den Fußanlasser reguliert. Benutzen Sie nur den Originalfußanlasser um Schäden zu vermeiden. 1. -
Seite 9: Entfernen Des Anschiebtisches
ENTFERNEN DES ANSCHIEBETISCHES REMOVING EXTENSION TABLE Der Anschiebetisch lässt sich durch Ziehen und Schieben in Pfeilrichtung an- oder abbauen. Hold the left end of the table and pull it out in direction of the arrow. FREIARMNÄHEN / FREE-ARM SEWING Die Nähmaschine wird durch Entfernen des Anschiebetisches von einer Flachbett Nähmaschine zur Freiarmnähmaschine;... -
Seite 10: Aufspulen
AUFSPULEN / WINDING THE BOBBIN 1. Drücken Sie am Handrad zum Spulen den Kupplungsknopf Richtung Spulensymbol, um die Bewegung der Nadel beim Spulvorgang zu stoppen und führen Sie den Faden von der Garnrolle durch die Aufspulscheibe. 2. Führen Sie das Fadenende ca. 5cm von innen durch die Öff- nung in der Spule und setzen Sie die Spule auf den Spuler, dann drücken Sie den Spuler nach rechts. -
Seite 11: Herausnehmen Von Spulenkapsel Und Spule
HERAUSNEHMEN VON SPULENKAPSEL UND SPULE REMOVING BOBBIN CASE AND BOBBIN Kipphebel Hinged latch 2. Öffnen Sie den Kipphebel der Spulenkapsel und 1. Bringen Sie die Nadel in die oberste Stellung und öffnen Sie den Greiferdeckel. ziehen Sie diese aus der Maschine heraus. 2. -
Seite 12: Einsetzen Der Spulenkapsel In Den Greifer
EINSETZEN DER SPULENKAPSEL IN DEN GREIFER INSERTING BOBBIN CASE INTO SHUTTLE RACE Finger Finger Kipphebel Hinged latch 1. Achten Sie darauf, dass sich die Nadel in der obersten Stellung befindet. Ziehen Sie den Faden nach vorn. Öffnen Sie den Kipphebel und halten Sie die Kapsel daran fest. 1. -
Seite 13: Einfädeln Des Oberfadens
EINFÄDELN DES OBERFADENS / THREADING UPPER THREAD Einfädeln des Fadens von A - H. Pass the thread from A to H as shown. Einfädeln der Zwillingsnadel Twin needle threading - 12 -... -
Seite 14: Heraufholen Des Unterfadens
HERAUFHOLEN DES UNTERFADENS / PULLING UP THE BOBBIN THREAD 1. Halten Sie den Oberfaden mit der linken Hand, drehen Sie das Handrad langsam zu sich, bis die Nadel nach unten und wieder nach oben kommt. Stoppen Sie, wenn der Fadengeber ganz oben steht. Ziehen Sie leicht am Oberfaden, der Unterfaden wird jetzt in Form einer Schlaufe nach oben geholt wird. -
Seite 15: Standfestigkeit Der Maschine
STANDFESTIGKEIT DER MASCHINE / LEVELING MACHINE Hinunter Down Hinauf - 14 -... -
Seite 16: Einstellen Der Fadenspannung
EINSTELLEN DER FADENSPANNUNG / ADJUSTING THREAD TENSION Richtig Normale Oberfadenspannung: zwischen 4 – 6 Correct Normal upper thread tension: 4 - 6 Oberfaden Stoff Upper thread Fabric Unterfaden Bobbin thread Falsch Incorrect Die Oberfadenspannung kann durch Drehen am Spannungswähler eingestellt werden. Stoffinnenseite Upper thread tension may be adjusted by turning the thread Oberfaden... -
Seite 17: Auswechseln Der Nadel
AUSWECHSELN DER NADEL / CHANGING NEEDLE Nadelklammerschraube Needle clamp screw Anziehen Tighten Lockern Loosen Flache Seite nach hinten Flat face side away from you 1. Bringen Sie die Nadel in die oberste Stellung. 2. Lösen Sie die Nadelklammerschraube und entfernen Sie die alte Nadel. 3. -
Seite 18: Stoff-Faden-Nadel-Tabelle
STOFF- FADEN-NADEL-TABELLE / FABRIC-THREAD-NEEDLE-CHART Beachten Sie die Angaben für die verschiedenen Stoffe. Please pay attention to the following list as a guide for sewing different types of fabric. Oberfaden- Stoff Faden Nadel Stichlänge spannung Fabric Thread Needle Length of Stitches Upper Thread System 130/705 H Tension... -
Seite 19: Nähen (Stichmusterwähler) & Nähtischausstattung
NÄHEN (STICHMUSTERWÄHLER) & NÄHTISCHAUSSTATTUNG SEWING (PATTERN SELECTOR) AND OPERATION CHART Stichmuster Stichlänge Nähfuß Stick- u.Stopfplatte Stitch patterns Stitch length Presser foot Darning plate Geradstich Straight stitch Zickzack Zigzag Zickzack mit 3 Stichen Three step zigzag stitch Blindsaum Blind stitch Elastikstich (Fagottstich) Decorative stitches Trikotstich Single overlock stitch... -
Seite 20: Nähbeginn
NÄHBEGINN / START SEWING Wichtige Hinweise 1. Am Anfang oder Ende einer Naht den Fadengeber stets in die höchste Stellung bringen. 2. Beide Fäden ca. 10 cm nach hinten überstehen lassen und während der ersten zwei oder drei Stiche festhalten. 3. -
Seite 21: Abschluss Einer Naht
ABSCHLUSS EINER NAHT / HOW TO FINISH STITCHES 1. Nähen Sie bis zum Nahtende. 2. Betätigen Sie den Rückwärtsknopf und nähen Sie 3-4 Stiche rückwarts und wieder nach vorn. 3. Bringen Sie die Nadel in die höchste Stellung. 4. Heben Sie den Nähfuß an und nehmen Sie den Stoff nach hinten aus der Maschine. 1. -
Seite 22: Geradstich
GERADSTICH / STRAIGHT STITCH 1. Diese Stichart wird am häufigsten verwendet. 2. Der Zickzacknähfuß dient sowohl für Geradstich- als auch für Zickzacknähte. 1. This type of stitching is used most frequently. 2. The zigzag presser foot can be used for both straight and zigzag sewing. ZICKZACK NÄHEN / ZIGZAG SEWING Stellung des Stichmusterwählers Pattern selector position... -
Seite 23: Versäubern
VERSÄUBERN / OVERLOCKSTICH Mit diesen Stichen verhindern Sie das Ausfransen von Schnittkanten. Stich 2 und 3 nur für elastische Stoffe, zum gleichzeitigen Zusammennähen und Versäubern. Use these stitches to prevent frayed seams. Stitch 2 and 3 only for elastic fabrics for combined sewing and serging. GERAD UND ZICKZACK STRETCH STICHE / STRAIGHT AND ZIGZAG STRETCH STITCHES / Verwenden Sie diese Stiche für Strickstoffe, Trikot und andere dehnbare Textilien. -
Seite 24: Blindstich
BLINDSTICH / BLIND STITCH 1. Falten Sie den Stoff wie gezeigt. 1. Fold fabric as shown. 2. Nähen Sie den Saum wie gezeigt. 2. Finish the seam as shown. Sind diese Blindstiche auf der Vorderseite sichtbar, ist entweder die Stichlänge falsch eingestellt oder der Stoff zu dünn. - Seite 25 Verwenden Sie den Blindstichfuß. Prüfen Sie die Saumbreite und die Nadelstellung während des Nähens, damit der Saum gleichmäßig wird. (Der Blindstichfuß ist nur für dicke Stoffe geeignet) Use the blind stitch foot. Adjust the width seam and the needle position to obtain the correct.
-
Seite 26: Annähen Von Knöpfen
ANNÄHEN VON KNÖPFEN (Sonderzubehör) / BUTTON SEWING (Optional) Verwenden Sie den Knopfannähfuß. Use the button sewing foot. Streichholz Match 1. Stick- und Stopfplatte auflegen. 2. Den Knopfannähfuß einsetzen. 3. Den Knopf zwischen Knopfannähfuß und Stoff legen und den Nähfuß senken. 4. -
Seite 27: Einnähen Eines Reißverschlusses
EINNÄHEN EINES REIßVERSCHLUSSES / ZIPPER SEWING Verwenden Sie den Reißverschlussfuß. Use the zipper foot. Wählen Sie den Geradstich. Der Reißverschlussfuß ist zum Nähen an einer Kante ausgelegt, um so das Nähen auf dem Reißverschluss zu vermeiden. 2. Bringen Sie den Reißverschlussfuß an. Tip: Heften Sie den Reißverschluß... -
Seite 28: Nähen Von Knopflöchern
NÄHEN VON KNOPFLÖCHERN / BUTTONHOLE SEWING Verwenden Sie die Knopflochschiene. Stellen Sie das Stichlängenrad auf den entsprechenden Bereich. Use the buttonhole foot. Set the stitch length dial. Muster-Wähler Stufen Einstellungen Pattern selector dial Steps Settings 1. Wähler auf „1“ stellen 2. -
Seite 29: Säumen
SÄUMEN (Sonderzubehör) / HEMMING (Optional) 3 mm 1 mm 20 mm 1. Heben Sie den Nähfuß an und stellen Sie die Nadel ganz nach oben. 2. Falten Sie den Stoffrand 2 Mal etwa 3 mm und legen Sie ihn unter den Nähfuß. Senken Sie den Nähfuß und nähen Sie ein paar Stiche und lassen Sie die Nadel im Stoff stecken. -
Seite 30: Zwillingsnadel
ZWILLINGSNADEL / TWIN NEEDLE Setzen Sie die Zwillingsnadel mit der flachen Seite nach hinten ein. Put in the twin needle with the flat side backwards. Fädeln Sie die Maschine wie für normales Nähen ein, indem Sie beide Fäden gleichermaßen durch die Führungen bis zur Nadel leiten, wo Sie getrennt einfädeln. -
Seite 31: Kantenlineal
KANTENLINEAL (Sonderzubehör) / QUILTER (Optional) 1. Schieben Sie das Kantenlineal in die Führung über dem Nähfußschaft 2. Bewegen Sie das Lineal nach rechts oder links, bis Sie den gewünschten Abstand erhalten. 1. Slide the arm through the hole on top of the pressure foot holder. 2. -
Seite 32: Reinigen Und Ölen
REINIGEN / MAINTENANCE ACHTUNG: Wenn Sie die Maschine warten oder die Glühlampe tauschen, ziehen Sie stets den Netzstecker. Damit vermeiden Sie Unfälle durch elektrischen Schlag. CAUTION: When cleaning the machine or changing its lamp, disconnect it from the mains. You avoid accidents through electric shock. -
Seite 33: Behebung Von Störungen
BEHEBUNG VON STÖRUNGEN / TROUBLESHOOTING Störung Vermutliche Ursache Behebung Problem Probable cause What to do Stoff wird nicht - Die Maschine näht nicht, nur das Handrad läuft - Den Kupplungsknopf auf Symbol Nadel schieben transportiert - Das Stichlängenrad steht auf 0“ - Stellen Sie es auf 1-4 Fabric does not move - Machine does not sew, only handwheel moves... -
Seite 34: Monate Garantie
24 Monate Garantie Der Kaufbeleg mit dem Kaufdatum gilt als Garantienachweis. Bitte bewahren Sie den Beleg sorgfältig auf. Bitte setzen Sie sich im Garantiefall mit unserer Service Hotline in Verbindung. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigung an zerbrechlichen Teilen, z.B. Garnrollenstift.
