Bedienungselemente und Anzeigen

XL-MP45H
DEUTSCH
6 7 8 9
10 11 12 13 14
5
15 16 17 18 19
25
26
27
28
D-3

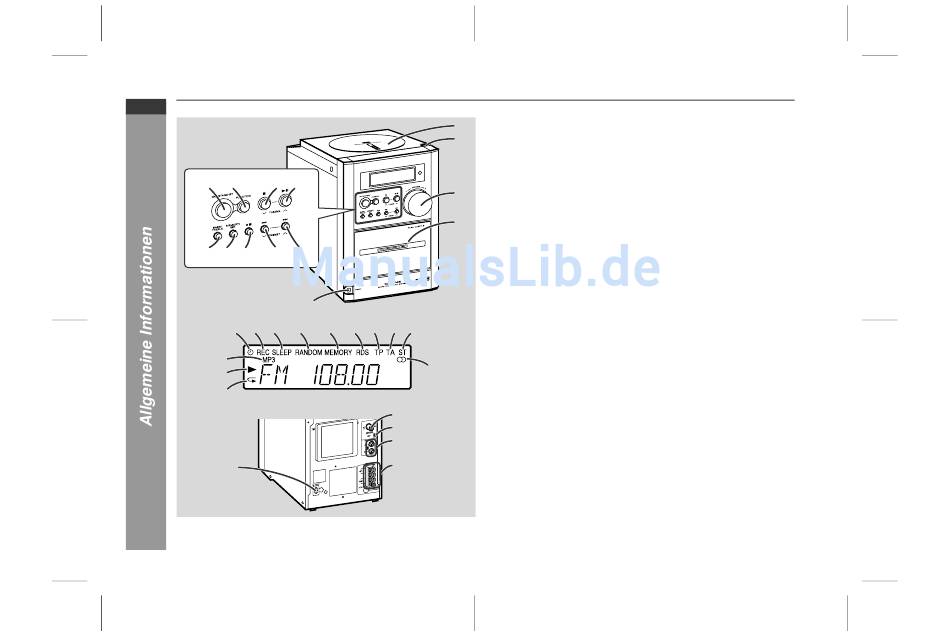

1 1. Disc-Fach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2. Disc-Auswurftaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2
3. Lautstärkeregler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4. Cassettenfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5. Kopfhörerbuchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6. Netz-/Bereitschaftstaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
7. Funktionswahltaste. . . . . . . . . . . . . . . . . . . . . . . 10, 15, 17, 27
3
8. Disc- oder Band-Stopp-,
Abstimm-Abwärts-Taste . . . . . . . . . . . . . . . . . . . . . 11, 15, 17
9. Disc-Wiedergabe- oder Pausen-, Bandwiedergabe-,
4
Abstimm-Aufwärts-Taste . . . . . . . . . . . . . . . . . . 10, 11, 15, 17
10. Baß/Höhen-Wahltaste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
11. Speicher-/Einstelltaste . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 16
12. Bandaufnahmepausentaste . . . . . . . . . . . . . . . . . . . . . 18, 19
13. Disc-Titel-Abwärts- oder Schnellrücklauf-, Bandrückspul-,
Tuner-Voreinstell-Abwärts-Taste . . . . . . . . . . . . . . 12, 16, 17
14. Disc-Titel-Aufwärts- oder Schnellvorlauf-,
Band-Schnellvorlauf-,
Tuner-Voreinstell-Aufwärts-Taste . . . . . . . . . . . . . . 12, 16, 17
20 21 22
23
15. Timer-Wiedergabeanzeige
16. Band-Aufnahmeanzeige
17. Sleep-Anzeige
24
18. Disc-Zufallswiedergabe-Anzeige
19. Speicheranzeige
20. RDS-Anzeige
21. Verkehrsfunk-Anzeige
29 22. Verkehrsdurchsage-Anzeige
23. UKW-Stereo-Betriebsartenanzeige
30
24. UKW-Stereo-Empfangsanzeige
31
25. MP3-Disc-Anzeige
26. Disc-Wiedergabeanzeige
32
27. Disc-Wiederholanzeige
28. Netzanschlußbuchse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
29. UKW-Antennenbuchse (75 Ohm) . . . . . . . . . . . . . . . . . . . 5, 6
30. MW-Rahmenantennenbuchse . . . . . . . . . . . . . . . . . . . . . . 5, 6
31. Video/Reserve(Audiosignal)-Eingangsbuchsen . . . . . . . . 27
32. Lautsprecheranschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
