XciteRC X-6S Bedienungsanleitung
Verwandte Anleitungen für XciteRC X-6S
Inhaltszusammenfassung für XciteRC X-6S

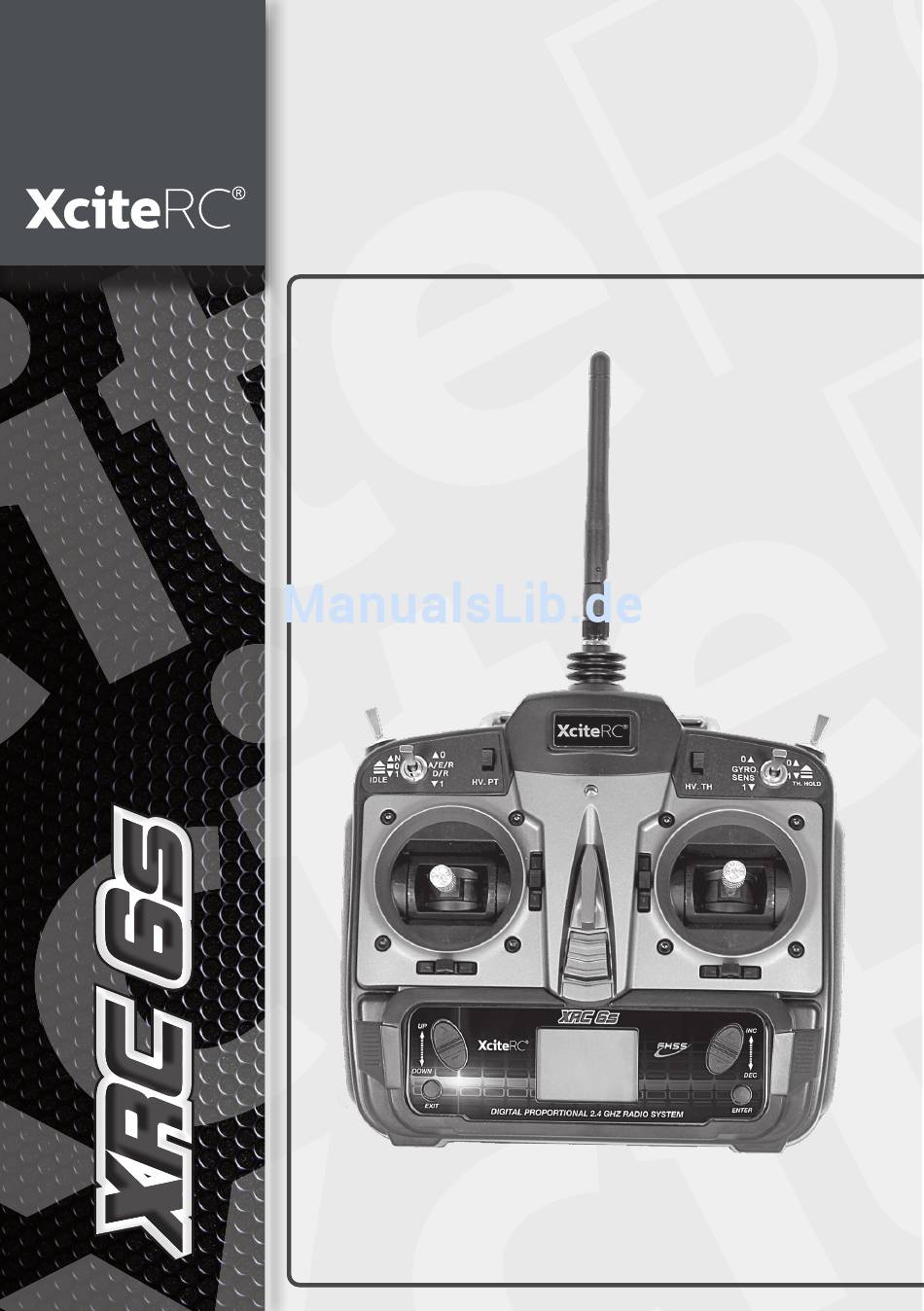

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #50500000 Sender X-6S #50500000 Transmitter X-6S #50500000 Émetteur X-6S...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de © Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG 50500000 Sender X-6S... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Vielen Dank für den Kauf des XciteRC Senders X-6S. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewähr- leistung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremdem Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Der Sender
• Zu beachten: Sender und Empfänger sollten dabei voneinander maximal einen Meter entfernt sein und in einem Umkreis von 10 Metern darf sich kein ähnliches Gerät befinden. • Wenn die Anzeige blinkt, bedeutet das, dass das Binden nicht erfolgt ist. Wiederholen Sie die geschil- derten Schritte. 50500000 Sender X-6S... -
Seite 7: Grundlegende Funktionen
I D L E O N S Y S . 00.00 Wenn „THRO STICK“ nach dem Einschalten auf der LCD-Anzeige zu sehen ist, bewegen Sie den Gasknüp- pel in die vordere Endstellung. Andernfalls ist ein Betrieb nicht möglich. 50500000 Sender X-6S... -
Seite 8: Menüs
Funktion auswählen (ist dann grau hinterlegt). Es werden dabei nicht immer alle Menüfunktionen angezeigt. Mit der Up oder Down-Taste werden diese sichtbar, wenn man über die Grenzen der Anzeige hinausgeht. Mit der ENTER-Taste wird eine Funktion dann aufgerufen. Die EXIT-Taste führt jeweils eine Ebene zurück. 50500000 Sender X-6S... -
Seite 9: Systemmenü Übersicht
T R A I N E R T R A I N E R N O R M A L T R A I N E R T I M E R S E T T I M E R S E T 50500000 Sender X-6S... - Seite 10 • Drücken Sie „Down“ um das SYS MENU anzuwählen und danach drücken Sie ENTER, um es aufzurufen. • Wählen Sie nun mit Up und Down MODEL SET an (grau hinterlegt). Mit der ENTER-Taste gelangen Sie in das Menü. 50500000 Sender X-6S...
-
Seite 11: Stick Mode
• Drücken Sie „Down“ um das SYS MENU auszuwählen. Drücken Sie nun ENTER, um die Funktion auf- zurufen. • Drücken Sie „Up“ oder „Down“, um STICK MODE anzuwählen (grau hinterlegt). Drücken Sie nun ENTER, um in den Menüpunkt zu gelangen. 50500000 Sender X-6S... - Seite 12 Der Trainer-Anschluss auf der Computer-Rückseite darf nicht mit irgendwelchen elektronischen Geräten oder anderen Sendern verbunden werden, das kann zu Schäden an den Geräten führen. Die Schnittstelle ermöglicht keine Lehrer-Schüler-Funktion. Sie dient ausschließlich für den Anschluss von Simulations-Software. 50500000 Sender X-6S...
-
Seite 13: Timer Set
• Durch Drücken von INC im Normalbetrieb wird der Timer gestartet. Bitte beachten: 20 Sekunden vor Ablauf des Timers wird jede Sekunde ein Alarm-Beep ausgegeben. Durch Drücken von DEC wird der Timer gestoppt und auf 0 zurückgesetzt. 50500000 Sender X-6S... -
Seite 14: Funktions-Menü (Heli)
T H R O 1 0 0 1 0 0 P I T H 1 0 0 1 0 0 CH REV R E V . S W 2 3 4 5 6 R E V N O R 50500000 Sender X-6S... - Seite 15 P I T . C U R V N O R I D L E 0 I D L E 1 THRO HOLD T H R O . H O L D V A L U E - 2 0 50500000 Sender X-6S...
- Seite 16 • Mit Exit verlassen Sie diesen Menüpunkt. Wenn der Schalter A/E/R DR in der Position 0 steht, werden die Werte von ELEV0 geändert. Wenn der Schalter A/E/R DR in der Position 1 steht, werden die Werte von ELEV1 geändert. 50500000 Sender X-6S...
- Seite 17 • Wählen Sie mit Up und Down AILE, ELEV, THRO, RUDD, GEAR oder PITCH an. Den rechten oder linken Wert wählen Sie durch Betätigen des Seitenruder-Knüppels aus. • Mit INC und DEC ändern sie den eingestellten Wert. • Mit Exit verlassen Sie diesen Menüpunkt. 50500000 Sender X-6S...
- Seite 18 ändern. Wenn der GYRO SENS-Schalter in der Position 1 steht, ist dieser Wert grau hinterlegt und sie können diesen ändern. • Wert wählen Sie durch Betätigen des Seitenruder-Knüppels aus. • Mit INC und DEC ändern sie den eingestellten Wert. • Mit Exit speichern und verlassen Sie diesen Menüpunkt. 50500000 Sender X-6S...
- Seite 19 Servobewegungen. Die Funktion wurde eingebaut, um die Einstellungen des Senders sichtbar zu machen. • Mit Exit verlassen Sie diesen Menüpunkt. Anmerkung: Die Funktion hilft bei der Einstellung des Senders, der Trimmung der einzelnen Kanäle und dient zur Überprüfung der Kanäle. 50500000 Sender X-6S...
- Seite 20 • Schalten Sie den TH.HOLD-Schalter in die gewünschte Position. Wenn dieser auf Position 0 steht, wird im Display SW OFF angezeigt, in Position ist es SW ON. • Den jeweiligen Wert (VALUE) ändern Sie mit der INC und DEC-Taste. • Mit Exit speichern und verlassen Sie diesen Menüpunkt. 50500000 Sender X-6S...
-
Seite 21: Funktions-Menü Für Normale Flugmodelle
• Wählen Sie nun mit Up und Down V-TAIL an (grau hinterlegt). Mit der ENTER-Taste gelangen Sie in das Menü. • Wählen Sie mit Up und Down ELEV1, ELEV2, RUDD2 oder RUDD1 an. Mit INC und DEC ändern sie den eingestellten Wert. • Mit Exit speichern und verlassen Sie diesen Menüpunkt. 50500000 Sender X-6S... -
Seite 22: Funktionsmenü Für Delta-Modelle
• Wählen Sie mit Up und Down AILE2, AILE1, ELEV1 oder, ELEV2 an. Mit INC und DEC ändern sie den eingestellten Wert. • Mit Exit speichern und verlassen Sie diesen Menüpunkt. Helikopter Einbau/Verbindungen Schalten Sie den Sender auf Helikopter um und benutzen Sie den Helikopter-Modus AILE Empfänger Vorne ELEV PITCH 50500000 Sender X-6S... -
Seite 23: Flächenmodell Einbau/Verbindungen
Schalten Sie den Sender auf Flugmodell um und benutzen Sie den Flugmodell-Modus, keine Mischer wie für normale Flugzeuge. Empfänger Kanalzuordnungen: CH1: AILE Querruder CH2: ELEV Höhenruder CH3: THRO Gas/Drossel CH4: RUDD Seitenruder CH5: GEAR Einziehfahrwerk CH6: FLAP Landeklappen 50500000 Sender X-6S... -
Seite 24: V-Leitwerk Einbau/Verbindungen
-50% +50% Schalten Sie den Sender auf DELTA um und benutzen Sie den Delta-Modell-Modus, Seiten- und Höhenruder wird gemischt. Empfänger Kanalzuordnungen: CH1: AILE Querruder CH2: ELEV Höhenruder CH3: THRO Gas/Drossel CH4: RUDD Seitenruder CH5: AILE2 Querruder 2 50500000 Sender X-6S... -
Seite 25: Technische Daten
Einbau/Verbindungen Technische Daten Digital Proportional RC System X-6S Anzeige Modulation GFSK Kanäle Frequenz 2,4 GHz Stromverbrauch <150 mA Abmessungen 200 x 185 x 105 mm 50500000 Sender X-6S... -
Seite 26: Reparaturen
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder: XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de Ersatzteile können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de/ beziehen. -
Seite 27: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. - Seite 80 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.de...
