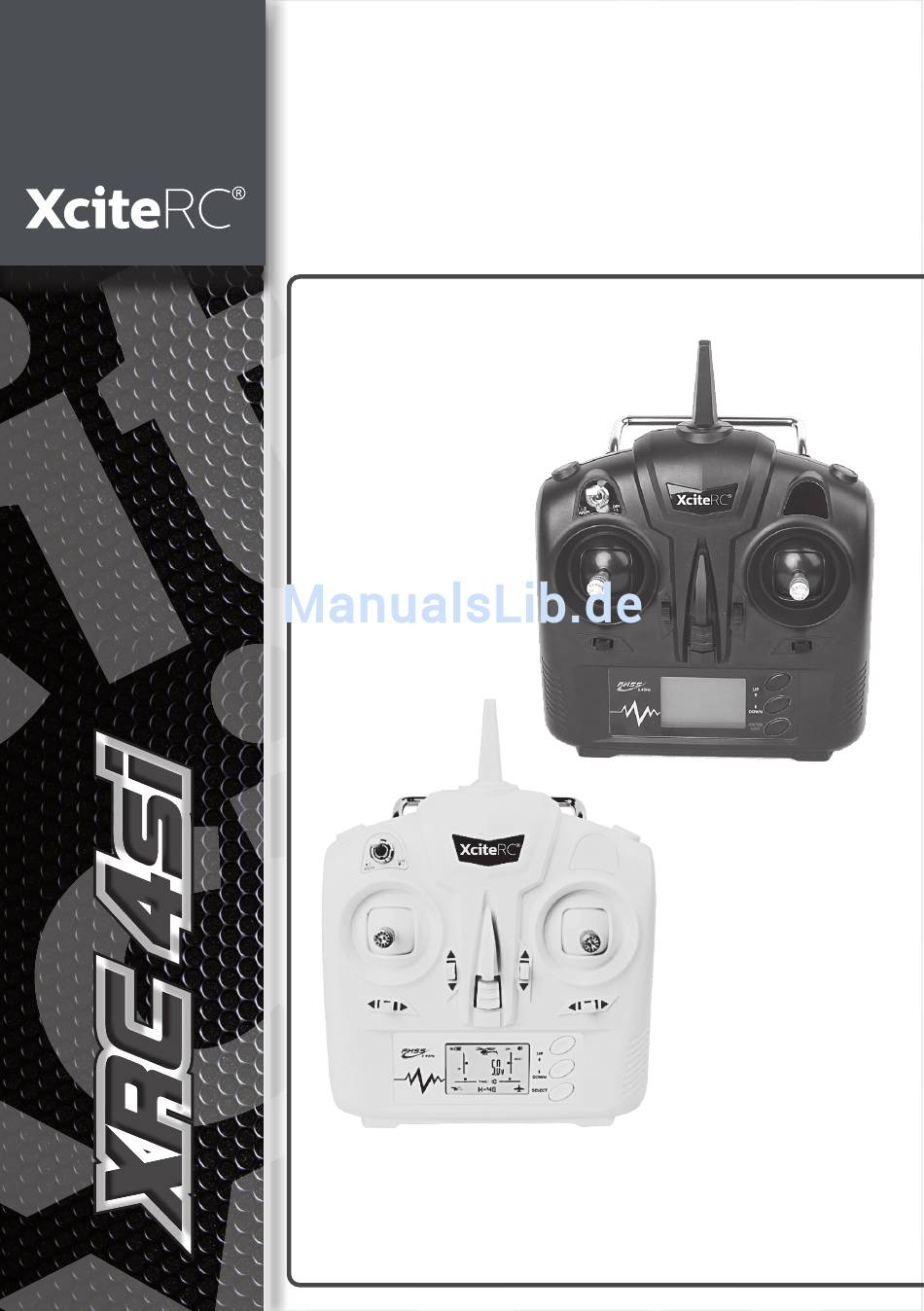

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #50300000 Sender XRC 4si #50300000 Transmitter XRC 4si #50300000 Émetteur XRC 4si...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de © Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG 50300000 Sender XRC 4si... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Vielen Dank für den Kauf des XciteRC Senders XRC 4si. Die vorliegende Bedienungsanleitung enthält wich- tige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewähr- leistung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Vor Dem Flug
• Spread Spectrum-Modus: FHSS • Betriebsspannung: 4,5 bis 5,5 V • Stromaufnahme <30 mA • Gewicht: 11 g • Abmessungen: 41 x 28 x 14 mm Empfänger-Eigenschaften • 2,4 GHz FHSS Technologie • Hohe Eingangsempfindlichkeit, hohe Sicherheit gegen Störungen 50300000 Sender XRC 4si... -
Seite 7: Erklärung Der Steuerelemente
• 13. Digitale Trimmung • 14 Up-Taste • 15. Down-Taste • 16. Select-Taste Rückansicht • 1. Schraube 1 • 2. Schraube 2 • 3. Schraube 3 • 4. Schrauben 4 • 5. Trainer-Ausgange/DSC • 6. Batteriefach-Abdeckung 50300000 Sender XRC 4si... -
Seite 8: Anschlussdiagramm Und Binde-Prozedur
Trimmtaste für Gas nach oben und die Trimmtaste des Seitenruders nach links (Mode 2). Es ertönt 4 Mal ein Alarmton. Dann lassen Sie alle Hebel los und stellen den Gashebel nach hinten. ã ã ä á 50300000 Sender XRC 4si... -
Seite 9: Trainer Anschluss
Mode Sie bevorzugen). Setzen Sie dann die Rückplatte wieder auf und befestigen Sie mit den entsprechenden Schrauben. Gas-Knüppel links: â Schraube A Schraube A Schraube A Schraube A Kein Drossel-Knüppel Drossel-Knüppel Gas-Knüppel rechts: Schraube A á Schraube A Schraube A Schraube A Drossel-Knüppel Kein Drossel-Knüppel 50300000 Sender XRC 4si... -
Seite 10: Batterie-Installation
1.) Die Batteriespannung des Senders ist unter 4 V. 2.) Der Gasknüppel befindet sich auf der hintersten Position. ä Die LCD-Anzeige Die Bedeutung der verwendeten Icons zeigt die folgende Abbildung: Betriebsspannung Dual Rate Knüppel-Modus Elektronische Trimmung Elektronische Trimmung Flugzeugtyp Elektronische Trimmung 50300000 Sender XRC 4si... -
Seite 11: Flugzeugtyp
3-Kanal-Beginner-Modus während „H“ der normale 4-Kanal-Modus ist. Beginner-Modus Standard-Modus Achtung: Im Beginner-Modus wird kein Ausgangssignal auf Kanal 1 ausgegeben, weil dieser Mo- dus ein 3-Kanal-Flugmodus ist. Funktionsmenü für Flächenmodelle Menü im Standard-Modus Sender-Interface Channel Reverse Dual Rates Timer 50300000 Sender XRC 4si... -
Seite 12: Servo-Laufrichtung (Channel Reverse)
Kanal aufzurufen. Mit den UP- oder DOWN-Tasten kann die Einstellung geändert wer- den. Wenn der gewünschte Wert eingestellt ist, drücken Sie SELECT, um zur Kanalauswahl zurückzukehren. Drücken Sie nun UP und DOWN gleichzeitig, um zum Hauptmenü zurückzukehren. 50300000 Sender XRC 4si... -
Seite 13: Servoweg-Einstellung (End Point Adjustment)
30 Sekunden vor Ablauf beginnt der Timer, im Sekundentakt kurze akustische Signale auszugeben. Ein langes Signal kennzeichnet den Ablauf des Timers. Drücken Sie die DOWN-Taste, um den Timer zurückzu- setzen, die Einstellung zu löschen oder den Countdown neu zu starten. 50300000 Sender XRC 4si... -
Seite 14: Reparaturen
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder: XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de Ersatzteile können Sie entweder im Fachhandel oder online unter http://www.XciteRC.de/ beziehen. -
Seite 15: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. - Seite 44 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.de...
