3.

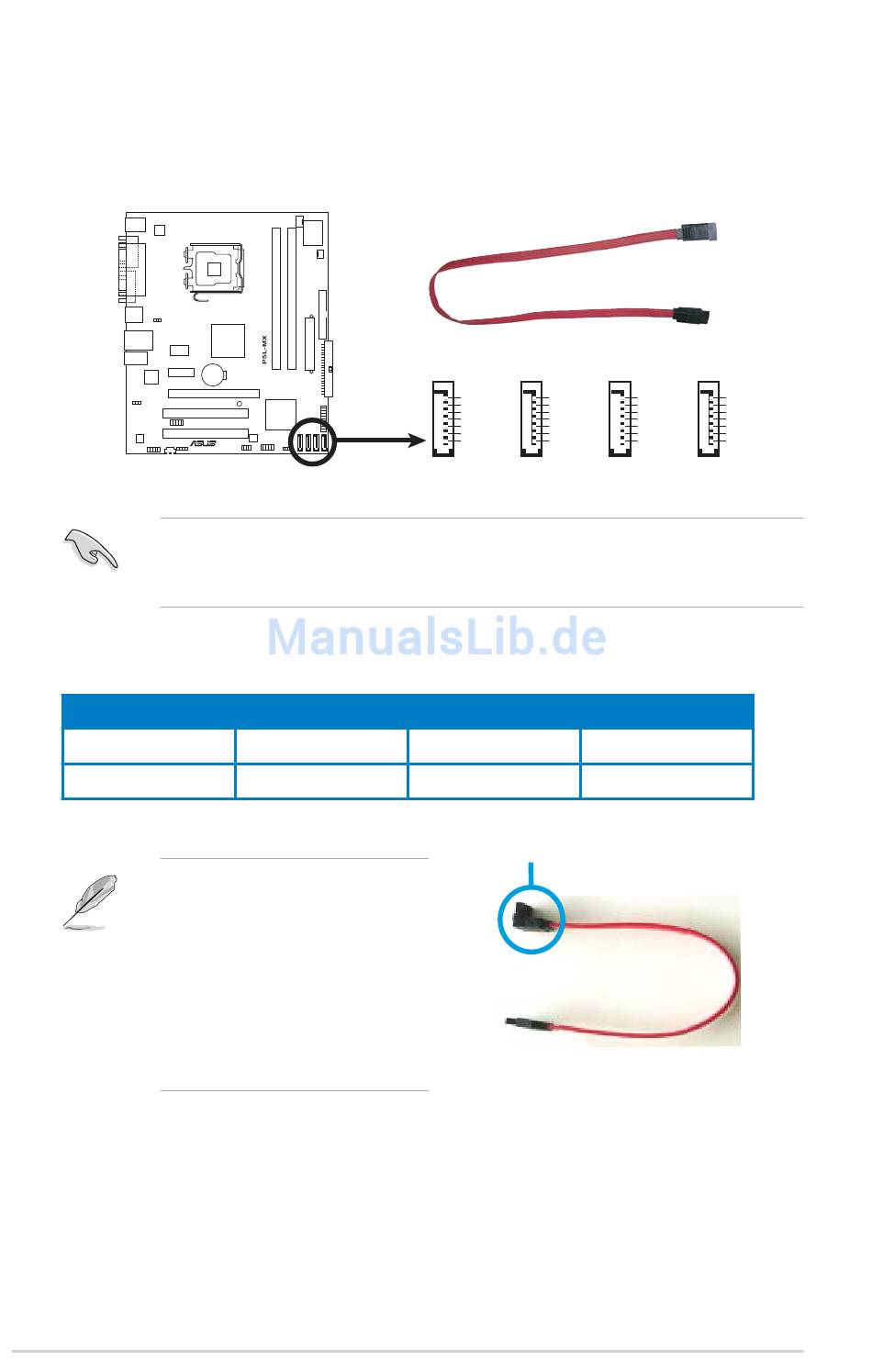

Serial ATA-Anschlüsse
(7-pol. SATA1, SATA2, SATA3, SATA4)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-
Festplatten vorgesehen.
P5L-MX
Wenn Sie die Anschlüsse im Standard IDE-Modus nutzen, verbinden Sie die
primäre (Boot-)Festplatte mit dem SATA1/2-Anschluss. Bitte entnehmen Sie die
empfohlenen SATA-Festplattenverbindungen der folgenden Tabelle.
Serial ATA-Festplattenverbindungen
Anschluss
SATA1/2
SATA3/4
Verbinden Sie das rechtwinklige
Ende des SATA-Signalkabels mit
dem SATA-Gerät. Sie können
auch das rechtwinklige Ende
des SATA-Signalkabels mit dem
integrierten SATA-Anschluss
verbinden, um mechanische
Konfl ikte mit großen Grafi kkarten
zu vermeiden.
1-28
R
SATA-Anschlüsse
Farbe
Red
Black
SATA1
SATA2
GND
GND
RSATA_RXN1
RSATA_RXN2
RSATA_RXP1
RSATA_RXP2
GND
GND
RSATA_TXN1
RSATA_TXN2
RSATA_TXP1
RSATA_TXP2
GND
GND
Einstellung
Master
Slave
Rechtwinkliges Ende
Kapitel 1: Produkteinführung
SATA3
SATA4
GND
GND
RSATA_RXN3
RSATA_RXN4
RSATA_RXP3
RSATA_RXP4
GND
GND
RSATA_TXN3
RSATA_TXN4
RSATA_TXP3
RSATA_TXP4
GND
GND
Verwendung
Boot-Laufwerk
Data-Laufwerk
