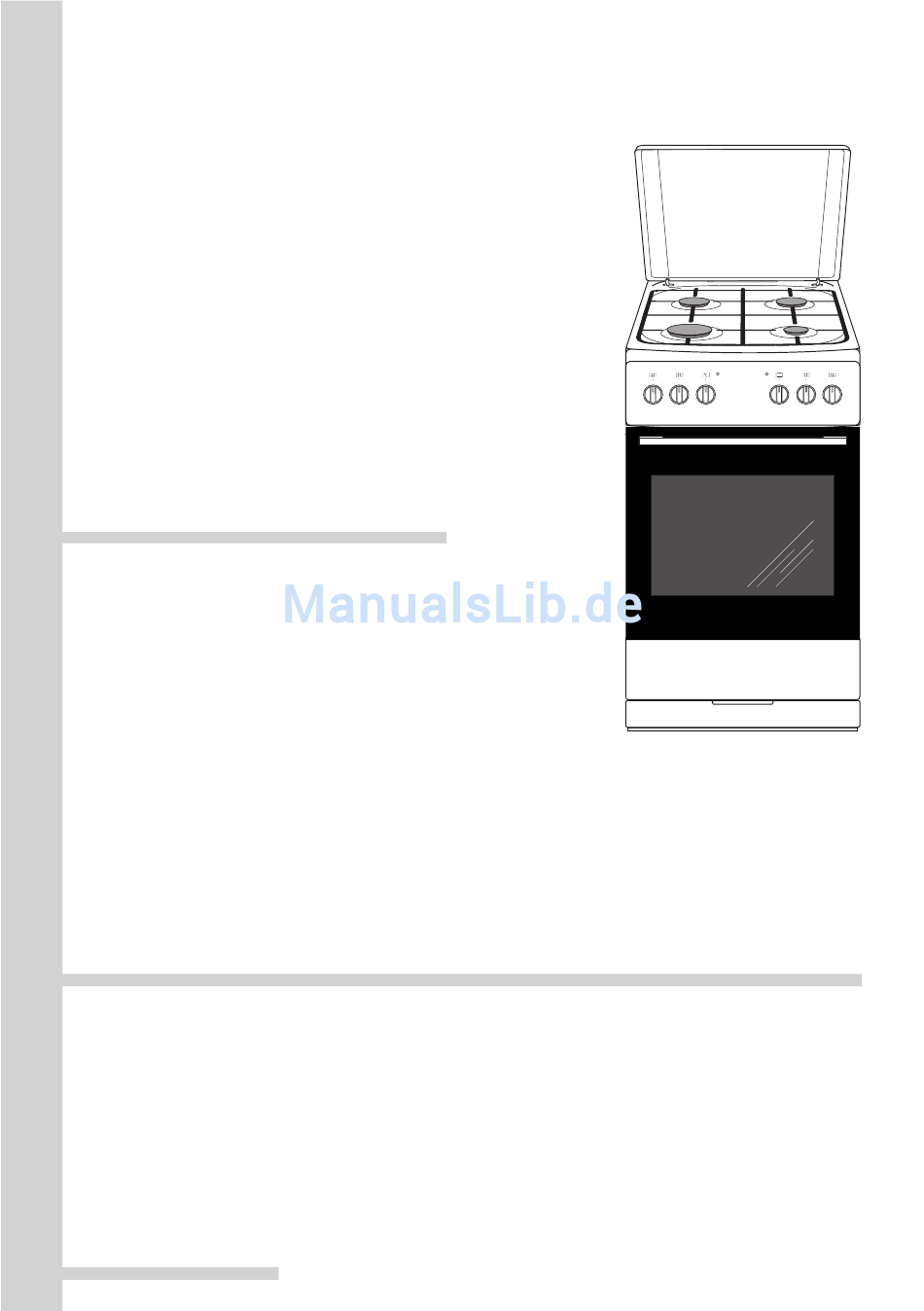

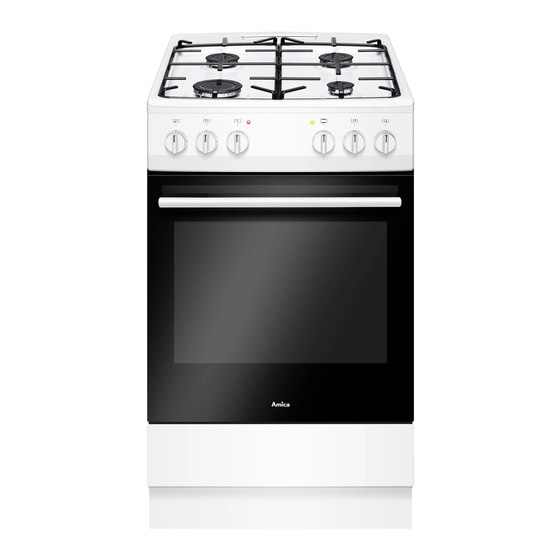

- Seite 1 SHEG* 507GE*Eco (D) BEDIENUNGSANLEITUNG........2 (F) NOTICE D’UTILISATION........32 IOAK-2173 / 8052960 (07.2013./1)
- Seite 2 SEHR GEEHRTER KUNDE, Dieser Gasherd verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Koch- wirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem darstellen. Bevor der Gasherd das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft.
-
Seite 3: Inhaltsverzeichnis
INHALTSvERzEICHNIS Sicherheitshinweise ......................4 Bedienelemente ....................... 10 Installation ..........................11 Bedienung ......................... 17 Backen und Braten - Praktische Hinweise ..............23 Allgemeine Pflegehinweise ..................... 25 Wenn’s mal ein Problem gibt ................... 29 Technische Daten ......................30... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. - Seite 5 SICHERHEITSHINWEISE Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß wer- den. Kinder fern halten. Achtung. Verwenden Sie zur Reinigung der Koch- fläche keine aggressiven Putzmittel oder scharfen Metallgegenstände, die die Oberfläche beschädigen könnten (Entstehung von Sprüngen oder Brüchen).
- Seite 6 SICHERHEITSHINWEISE Während des Gebrauchs wird das Gerät heiß. Besondere Vorsicht ist geboten, um das Berühren von Heizelementen im Inneren des Backofens zu vermeiden. Wir bitten Sie auf Kinder während der Nutzung des Herdes zu achten, da sie ja mit der Bedienung des Herdes nicht vertraut sind.
- Seite 7 SICHERHEITSHINWEISE Nicht autorisierte Personen dürfen den Gasherd nicht willkürlich auf eine andere Gassorte umstellen, an einen andern Platz stellen oder Veränderungen an der Gas- und Elektro- installation vornehmen. Diese Arbeiten dürfen nur von qualifizierten und autorisierten Installateuren vorgenommen werden. ...
-
Seite 8: Unsere Energiespartipps
UNSERE ENERGIESPARTIPPS Wer Energie verantwort- Backofentür gut geschlossen halten. lich verbraucht, der schont Durch Verschmutzungen an den Türdich- nicht nur die Haushaltskas- tungen geht Wärme verloren. Deshalb: Am se, sondern handelt auch besten sofort beseitigen! umweltbewusst. Seien Sie Herd nicht direkt neben Kühl- oder Ge- dabei! Sparen Sie Strom! frieranlagen einbauen. - Seite 9 AUSPACKEN AUSSERBETRIEBNAHME Für den Transport haben wir Nach Beendigung der Be- das Gerät durch die Verpak- nutzung des Geräts darf er kung gegen Beschädigung nicht zusammen mit dem ge- gesichert. Nach dem Auspak- wöhnlichen Hausmüll entsorgt ken bitte Verpackungsteile werden, sondern ist an einer umweltfreundlich entsorgen.
-
Seite 10: Bedienelemente
BEDIENELEMENTE 3, 4 5, 6 1 Backofen-Temperaturregler 2 Backofen-Funktionsregler 3, 4, 5, 6 Schalter für Gasbrenner 7 Kontrollleuchte (Heizunganzeige) L 8 Kontrollleuchte (Betriebsanzige) R 9 Türgriff 10 Geschirrkasten 11 Großer Brenner 12 Mittlerer Brenner Sicherheitsvorrich- Funken- 13 Mittlerer Brenner tung gegen Gasau- zünder 14 Hilfsbrenner stritt... - Seite 11 IHR HERD STELLT SICH vOR Ausstattung des Herdes Backblech* Grillrost (Gitterrost) Bratblech* *vorhanden nur bei einigen Modellen...
-
Seite 12: Installation
INSTALLATION Die nachfolgenden Anweisungen sind für qualifizierte Fachkräfte zur Installation des Geräts bestimmt. Diese Anweisungen sollen Abzugshaube OKAP eine möglichst maximal fachgerechte Ausfüh- rung der Installations- und Wartungsarbeiten Min. 600 mm des Geräts gewährleisten. Der richtige Einbauort Der Küchenraum muss trocken und gut belüftbar sein und über eine intakte Ventilationsanlage verfügen, gemäß... - Seite 13 INSTALLATION Der Gasherd ist ein Gerät der Klasse Montage der Sicherung gegen Umkippen X bezüglich der Überhitzungsschutzes des Kochherdes von umgebenden Oberflächen und kann deswegen in einer Möbelzeile nur bis zur Die Sicherung wird montiert, um das Umkip- Höhe der Arbeitsfläche, dh. ca. 850 mm pen des Kochherdes zu verhindern.
-
Seite 14: Gasanschluss
INSTALLATION Gasanschluss Hinweise für den Installateur Achtung! Der Installateur muss: Der Herd muss an eine Gasinstallation mit über Gasinstallationsberechtigungen einer solchen Gassorte, für die der Herd nach verfügen, seiner Bauart bestimmt ist, angeschlossen mit den Informationen auf dem Typen- werden. -
Seite 15: Elektrischer Anschluss
INSTALLATION Achtung! Anschluss an eine elastische Stahllei- Nach Beendigung der Herdinstallation tung. ist die Dichtigkeit aller Verbindungen Im Falle der Installation des Herdes gemäß zu prüfen, z.B. durch Verwendung von der Bestimmung für Klasse 2, Unterklasse Wasser mit Seife. I, wird empfohlen, für den Anschluss des Die Verwendung von Feuer für die Herdes an die Gasinstallation ausschließlich Dichtigkeitsprüfung ist verboten. - Seite 16 INSTALLATION Um den Herd auf die Verbrennung einer Achtung! anderen Gassorte abzustimmen, ist wie folgt Die vom Hersteller gelieferten Gasherde sind zu verfahren: mit Brennern ausgestattet, die werkseitig für die Verbrennung der auf dem Typenschild Austausch der Düsen (siehe folgende und auf der Garantiekarte angegebenen Tabelle), Gassorte ausgelegt sind.
- Seite 17 INSTALLATION Die verwendeten Oberflächenbrenner erfor- Herden mit Gasaustrittsschutz wird ein ent- dern keine Regulierung der Zuluft. Das rich- sprechender Spezialhahn verwendet (Abb.). tige Flammenbild besitzt deutliche Flammen- Die Kalibrierung der Hähne hat beim betrie- kegel innerhalb der blau-grünen Bereiche. benen Brenner in der Sparflammenstellung Eine kurze und zischende Flamme oder eine zu erfolgen, unter Zuhilfenahme eines Regel- lange, gelbe und qualmende Flamme, ohne...
-
Seite 18: Bedienung
BEDIENUNG vor der ersten Inbetriebnahme des Gerätes Verpackungsteile entfernen, Vorsichtig (langsam) die Etiketten von der Backofentür entfernen, dabei ist darauf zu achten, dass das Klebeband nicht reißt. Schublade leeren, Backofeninnenraum von werkseitigen Konservierungsstoffen reinigen, Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, ... -
Seite 19: Bedienung Der Oberflächenbrenner
BEDIENUNG Bedienung der Oberflächenbrenner Anzünden der Brenner ohne zünder ein Streichholz anzünden den Drehknopf bis zum Anschlag dücken Das richtige Koch- und Backgeschirr und nach links drehen bis zur Stellung „große Flamme” Achten Sie darauf, dass der Durchmesser ... - Seite 20 BEDIENUNG Achtung! Funktionsweise der Schutzvorrichtung In Herdmodellen mit Schutzvorrich- gegen Gasaustritt tung gegen Gasaustritt an Oberflä- chenbrennern ist beim Zündungsvor- Einige Modelle sind mit einem automatischen gang der Drehknopf ca. 10 Sekunden System ausgestattet, das die Gaszufuhr lang bis zum Anschlag in der Stellung zum Brenner abschneidet, falls die Flamme „große Flamme”...
-
Seite 21: Mögliche Stellungen Des Backofen-Betriebswahlschalters
BEDIENUNG Funktion und Bedienung des Unter- und Oberhitze Backofens Steht der Regler in dieser Position, Backofen mit natürlicher kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Konvektion Diese Funktion ist zum Kuchenba- Backen kann mit Oberhitze, Unterhitze und cken, zum Braten von Fleisch und Grillhitze erfolgen. - Seite 22 BEDIENUNG Grillen Achtung! Beim Grillen wird das Gericht mit tels der Beim Grillen muss die Backofentür Infrarotstrahlen vom er hitz ten Gril l he ize le- geschlossen sein. ment zubereitet. Die zugänglichen Teile der Grillhitze können beim Betrieb heiß werden. Um den Grill einzuschalten: Kinder fernhalten! Backofen-Schalter in die Position umdre-...
-
Seite 23: Backen Und Braten - Praktische Hinweise
BACKEN UND BRATEN - PRAKTISCHE HINWEISE Gebäck Zum Backen verwenden Sie am besten die mitgelieferten Bleche. Es können auch handelsübliche Formen und Bleche verwendet werden, die im Back- ofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. - Seite 24 BACKEN UND BRATEN - PRAKTISCHE HINWEISE Backofen mit natürlicher Konvektion Backofenfunktio- Temperatur Garzeit [min] Art Gebäck Einschubhöhe 160 - 200 2 - 3 30 - 50 160 - 180 20 - 40* 220 - 240 10 - 15 210 - 220 45 - 60 14 - 18 225 - 250...
-
Seite 25: Allgemeine Pflegehinweise
ALLGEMEINE PFLEGEHINWEISE Bei Emailleoberflächen schonende Die Pflege und ständige Reinhaltung des Reinigungsmittel verwenden. Keine Herdes sowie dessen richtige Wartung haben aggressiven Scheuermittel, wie z.B. einen wesentlichen Einfluss auf die Verlänge- Scheuerpulver mit Schleifmitteln, Scheu- rung der einwandfreien Funktionstüchtigkeit erpasten, -steine, Bimssteine, Stahlwolle des Gerätes. -
Seite 26: Auswechseln Der Backofen-Beleuchtung
ALLGEMEINE PFLEGEHINWEISE Backofen Auswechseln der Backofen- Beleuchtung Den Backofen nach jedem Gebrauch Um Stromstöße zu vermeiden, vor dem reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch Wechsel den Herd ausschalten. eine bessere Sicht im Arbeitsbereich zu bekommen. ... -
Seite 27: Backofentür Aushängen
ALLGEMEINE PFLEGEHINWEISE Herausnahme der inneren Scheibe Backofentür aushängen 1. Mit Hilfe eines flachen Schraubendre- hers die obere Türleiste herausheben, indem sie fein an den Seiten angehoben Zum Reinigen und für einen besseren Zu- wird (Abb. B). gang zum Backofen-Innenraum lässt sich die 2. - Seite 28 ALLGEMEINE PFLEGEHINWEISE 3. Innere Scheibe aus den Befestigungen (im unteren Bereich der Tür) nehmen. Zeichnung D und D1. 4. Die Scheibe mit warmem Wasser und einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen.
-
Seite 29: Wenn's Mal Ein Problem Gibt
WENN´S MAL EIN PROBLEM GIBT In jedem Notfall: Baugruppen des Gerätes ausschalten. Stromzufuhr des Geräts abschalten. Reparatur anmelden. Manche kleineren Störungen können vom Benutzer gemäß den in der nachfolgen- den Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch. -
Seite 30: Technische Daten
TECHNISCHE DATEN Nennspannung 230V~50 Hz Nennleistung max. 2,0 kW Gerätekategorie DE II 2ELL 3B/P Ausmaße des Geräts (HxBxT) 85 x 50 x 60 cm Nettovolumen des Backofens* 65-72 Liter Gewicht ca. 41 kg Das Gerät entspricht den EU-Bestimmungen Euronormen: EN 50304, EN 60335-1, EN 60335-2-6 Nettovolumen je nach Ausstattung des Backofens –...
