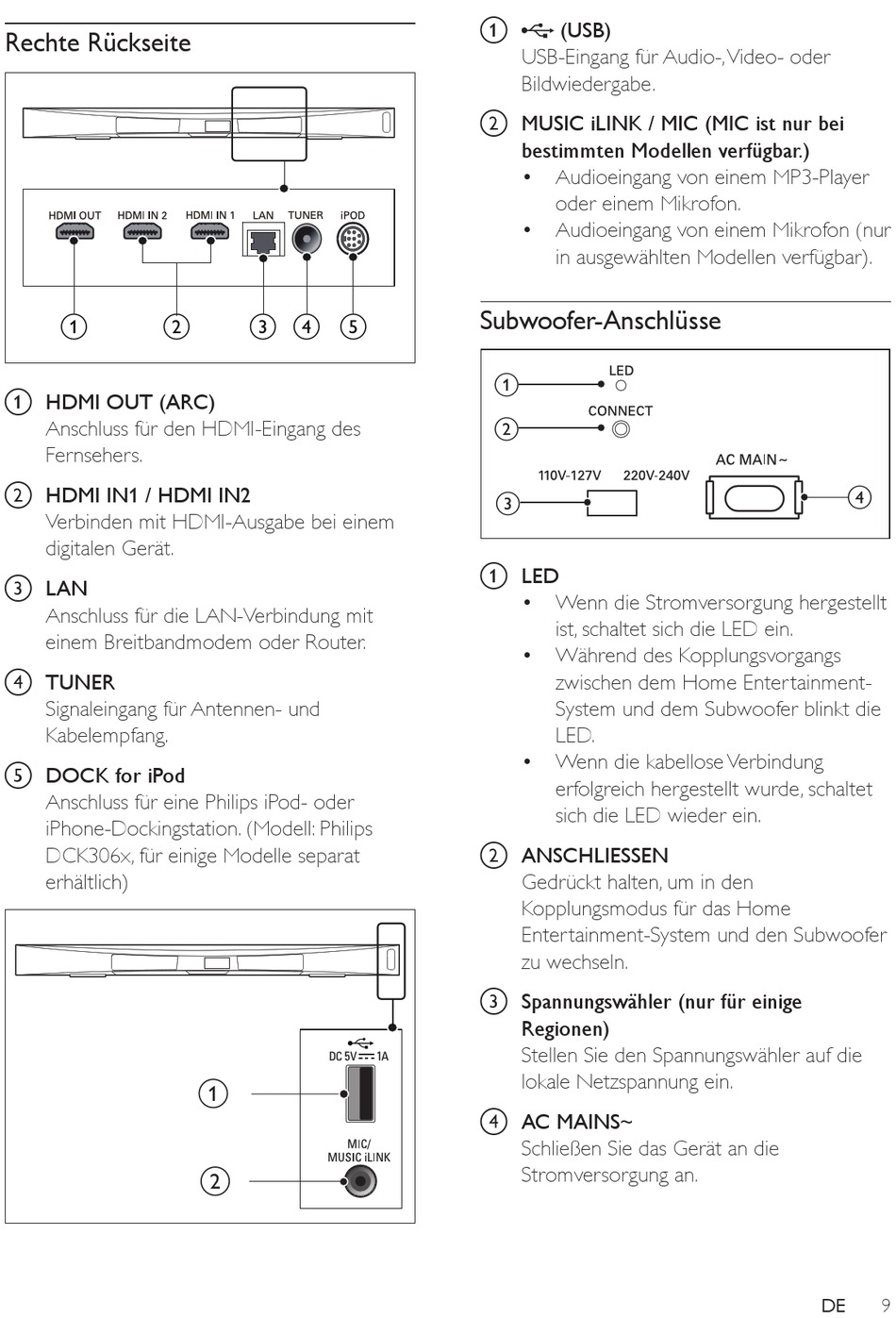

Rechte Rückseite
a
b
a HDMI OUT (ARC)
Anschluss für den HDMI-Eingang des
Fernsehers.
b HDMI IN1 / HDMI IN2
Verbinden mit HDMI-Ausgabe bei einem
digitalen Gerät.
c LAN
Anschluss für die LAN-Verbindung mit
einem Breitbandmodem oder Router.
d TUNER
Signaleingang für Antennen- und
Kabelempfang.
e DOCK for iPod
Anschluss für eine Philips iPod- oder
iPhone-Dockingstation. (Modell: Philips
DCK306x, für einige Modelle separat
erhältlich)
c d e
a
b
(USB)
a
USB-Eingang für Audio-, Video- oder
Bildwiedergabe.
b MUSIC iLINK / MIC (MIC ist nur bei
bestimmten Modellen verfügbar.)
•
Audioeingang von einem MP3-Player
oder einem Mikrofon.
•
Audioeingang von einem Mikrofon (nur
in ausgewählten Modellen verfügbar).
Subwoofer-Anschlüsse
a
b
c
a LED
•
Wenn die Stromversorgung hergestellt
ist, schaltet sich die LED ein.
•
Während des Kopplungsvorgangs
zwischen dem Home Entertainment-
System und dem Subwoofer blinkt die
LED.
•
Wenn die kabellose Verbindung
erfolgreich hergestellt wurde, schaltet
sich die LED wieder ein.
b ANSCHLIESSEN
Gedrückt halten, um in den
Kopplungsmodus für das Home
Entertainment-System und den Subwoofer
zu wechseln.
c Spannungswähler (nur für einige
Regionen)
Stellen Sie den Spannungswähler auf die
lokale Netzspannung ein.
d AC MAINS~
Schließen Sie das Gerät an die
Stromversorgung an.
d
