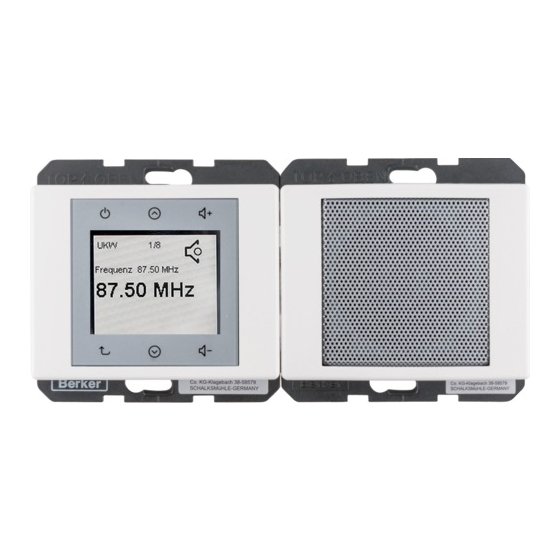

Radio Touch
Radio Touch
Best.-Nr.: 2880 xx
Bedienungs- und Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß
den einschlägigen Installationsnormen, Richtlinien, Vorschriften, Bestimmungen und
Unfallverhütungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren
entstehen.
Vor Arbeiten an Gerät Last freischalten. Dabei alle Leitungsschutzschalter
berücksichtigen, die gefährliche Spannungen an das Gerät liefern.
Die Bedienungsanleitung ist Bestandteil des Produkts und muss beim Endanwender
verbleiben.

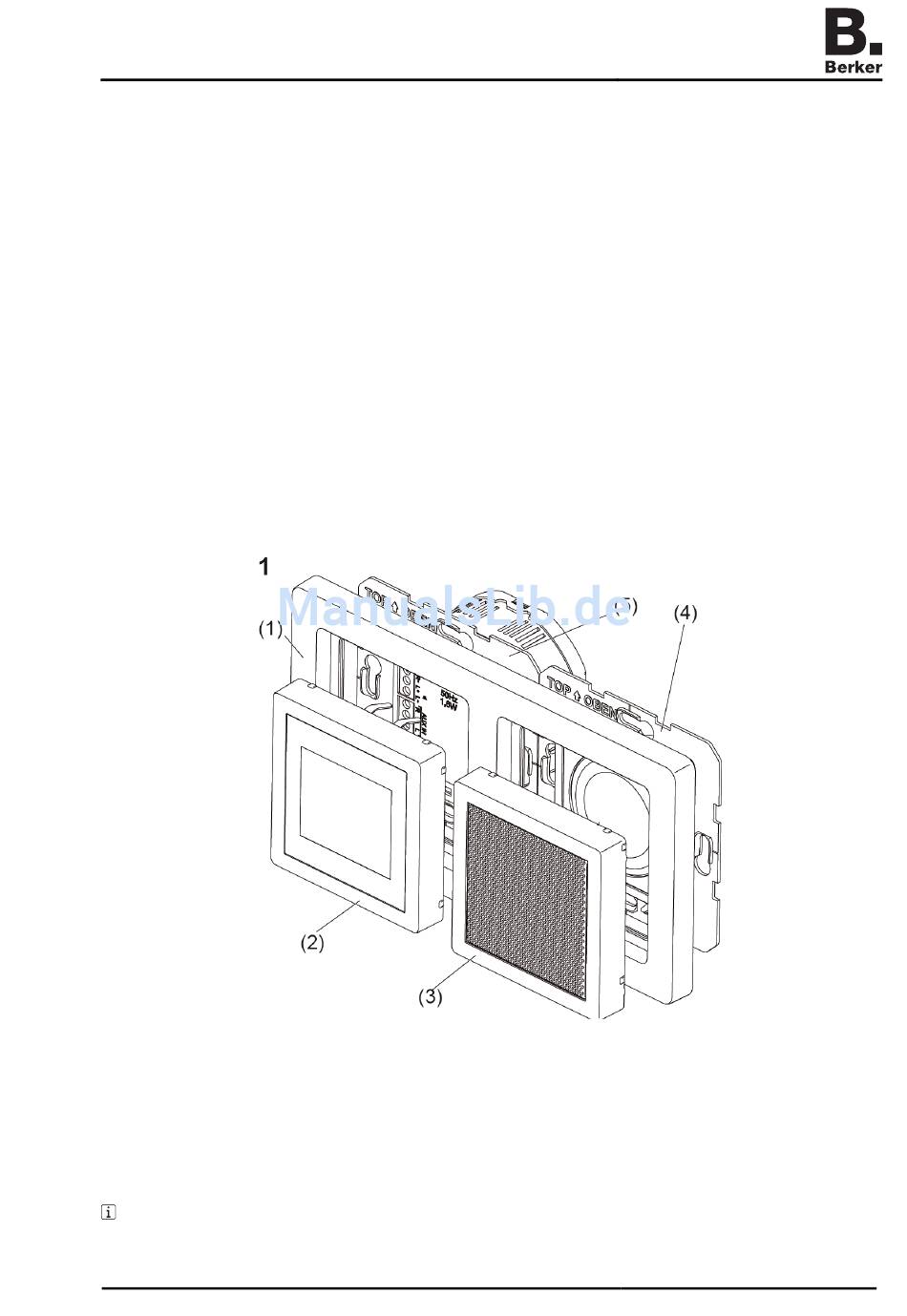

2 Geräteaufbau (Bild 1)
(1) Rahmen 2fach
(2) Radio Touch Aufsatz
(3) Lautsprecher Zentralstück
(4) Lautsprecher Einsatz
(5) Radio Touch Einsatz
Lieferumfang: Radio und Lautsprecher mit Designteilen sowie Befestigungsschrauben
Seite 1/11
97-09894-000
05/2011
Werbung
Verwandte Anleitungen für Berker Radio Touch
Inhaltszusammenfassung für Berker Radio Touch
- Seite 1 Die Bedienungsanleitung ist Bestandteil des Produkts und muss beim Endanwender verbleiben. 2 Geräteaufbau (Bild 1) (1) Rahmen 2fach (2) Radio Touch Aufsatz (3) Lautsprecher Zentralstück (4) Lautsprecher Einsatz (5) Radio Touch Einsatz Lieferumfang: Radio und Lautsprecher mit Designteilen sowie Befestigungsschrauben...
-
Seite 2: Bedienung
Radio Touch 3 Funktion Das Radio empfängt UKW-Radiosender und gibt sie über die angeschlossenen Lautsprecher wieder. Weitere Funktionen: Kapazitives Touch Display – Manueller und automatischer Sendersuchlauf – 8 Speicherplätze – Anzeige von Empfangsfrequenz und RDS Informationen – Anzeige von Uhrzeit und Datum im Stand-by-Betrieb –... - Seite 3 Radio Touch Die oben und unten auf dem Display angeordneten, 6 symbolischen Bedienelemente stellen feste Tasten für häufige Bedienvorgänge dar. Bild 3 Auf dem Display werden entweder ein 3- bis 5-zeiliges Menü (Bild 3) oder bis zu 9 Felder für die Einstellungen (Bild 2) angezeigt.
- Seite 4 Radio Touch Die Reihenfolge und Anzahl der Einstellungen ist beliebig. Die jeweils aktive Einstellung wird in eckigen Klammern angezeigt. Lautstärke einstellen Das Radio ist eingeschaltet. Taste (Bild 2, 10/9) betätigen. Der Ton wird lauter/leiser wiedergegeben. Mit Bedienfeld während der Lautstärken-Einstellung wird stumm geschaltet.
- Seite 5 Radio Touch die manuelle Suche ohne Speichern fortsetzen. oder: Sender abspeichern (siehe Sender speichern). Sender speichern Der gesuchte Sender wird wiedergegeben. Die Senderanzeige im Bedienfeld betätigen. Speichern betätigen. Neuer Sender mit wählen und zum Speichern betätigen. oder: Gespeicherten Radiosender mit wählen und zum Überschreiben betätigen.
- Seite 6 Radio Touch Countdown mit wählen und betätigen. Bild 4 Die zu stellende Zeit (Stunden, Minuten oder Sekunden) betätigen. Mit die in Klammern dargestellte Zeit einstellen (Bild 4). Bei Bedarf weitere Zeiten einstellen. Die Zeiteinstellung mit übernehmen und den Countdown aktivieren.
- Seite 7 Radio Touch Anschlüsse am Radio-Einsatz (Bild 5 und 6) für: (13) Lautsprecher (L, R) (14) Externe Audiogeräte AUX IN (15) Antenne (16) Radio-Aufsatz (12-polige Buchse) (17) Zuleitung 230 V~ (18) Nebenstelle Radio an Zuleitung anschließen Die Zuleitung ist über einen Leitungsschutzschalter (max. 16 A) abgesichert.
- Seite 8 Radio Touch Beim Schalten von Energiesparlampen, elektronischen Trafos und Vorschaltgeräten auf den Nebenstelleneingang können Störimpulse auftreten. Es wird empfohlen, mit einem getrennten Kontakt z. B. einem 2-poligen Schalter oder zusätzlichen Relais den Nebenstelleneingang zu beschalten. Lautsprecher und Zusatzgeräte anschließen GEFAHR! Bei Anschluss der Lautsprecher in gemeinsamer Leitung mit der Betriebs- spannung kann diese auf die Lautsprecherleitungen gelangen.
- Seite 9 Einsätze (Bild 1, 4 und 5) lagerichtig in die Einbaudosen einsetzen und mit den beiliegenden Schrauben befestigen. Rahmen 2fach (Bild 1, 1) über den Einsätzen platzieren und Radio Touch Aufsatz (Bild 1, 2) sowie Lautsprecher Zentralstück (Bild 1, 3) aufstecken.
-
Seite 10: Technische Daten
Radio Touch Bedienfeld Enter Time/Date! betätigen. Die Bedienfelder Zeiteinstellung Manuell und Automatisch erscheinen. Automatisch betätigen. Zeit und Datum werden automatisch eingestellt sobald ein Sender mit RDS-Empfang gespeichert ist (siehe UKW-Sender mit automatischer Suche einstellen). Wird kein RDS-Signal empfangen, ist Manuell auszuwählen (siehe Uhrzeit und Datum manuell einstellen). -
Seite 11: Hilfe Im Problemfall
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden oder das Gerät portofrei mit Fehlerbeschreibung an unser Service-Center senden. Berker GmbH & Co. KG Service-Center Hubertusstraße 17 D-57482 Wenden-Ottfingen...
