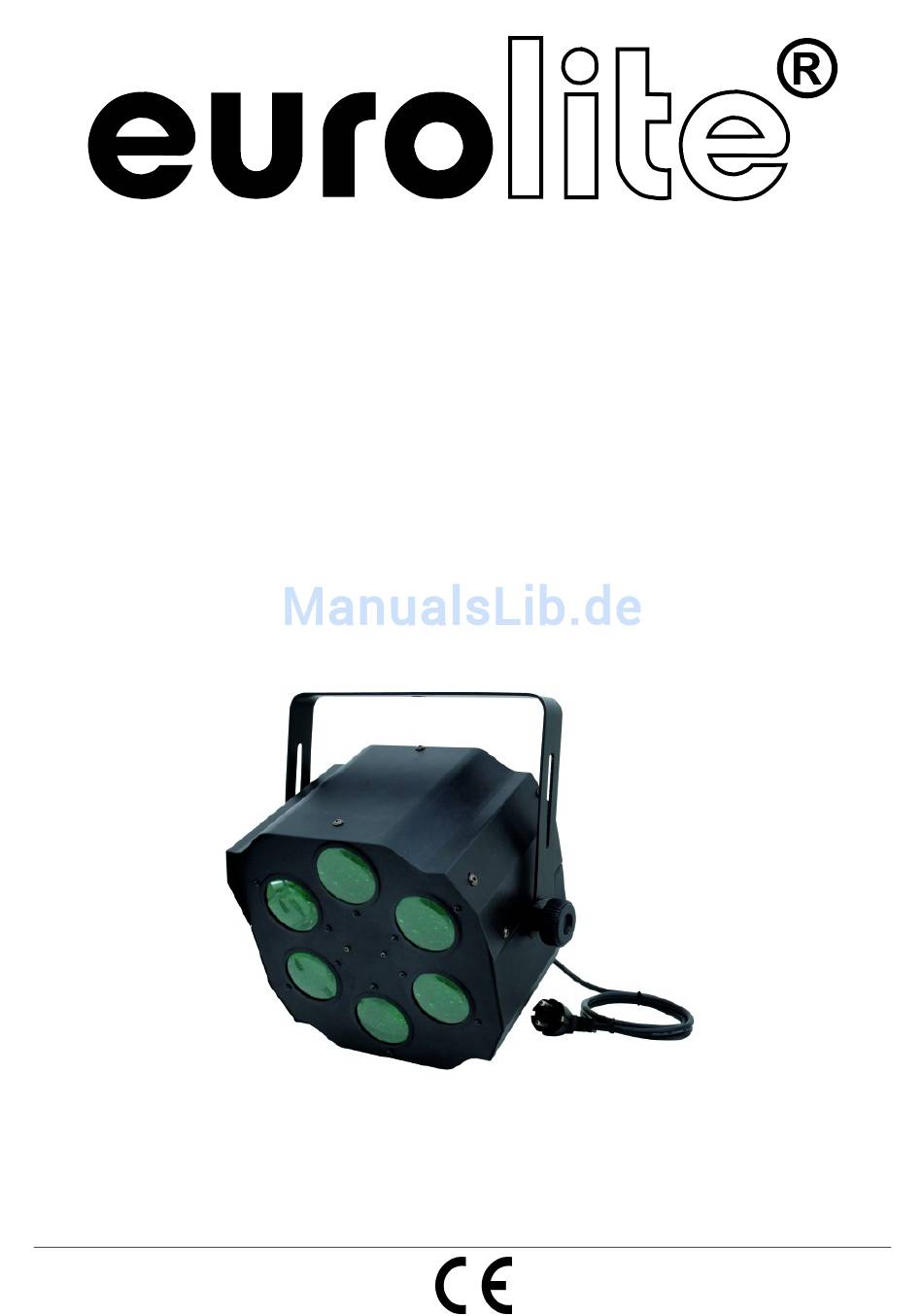

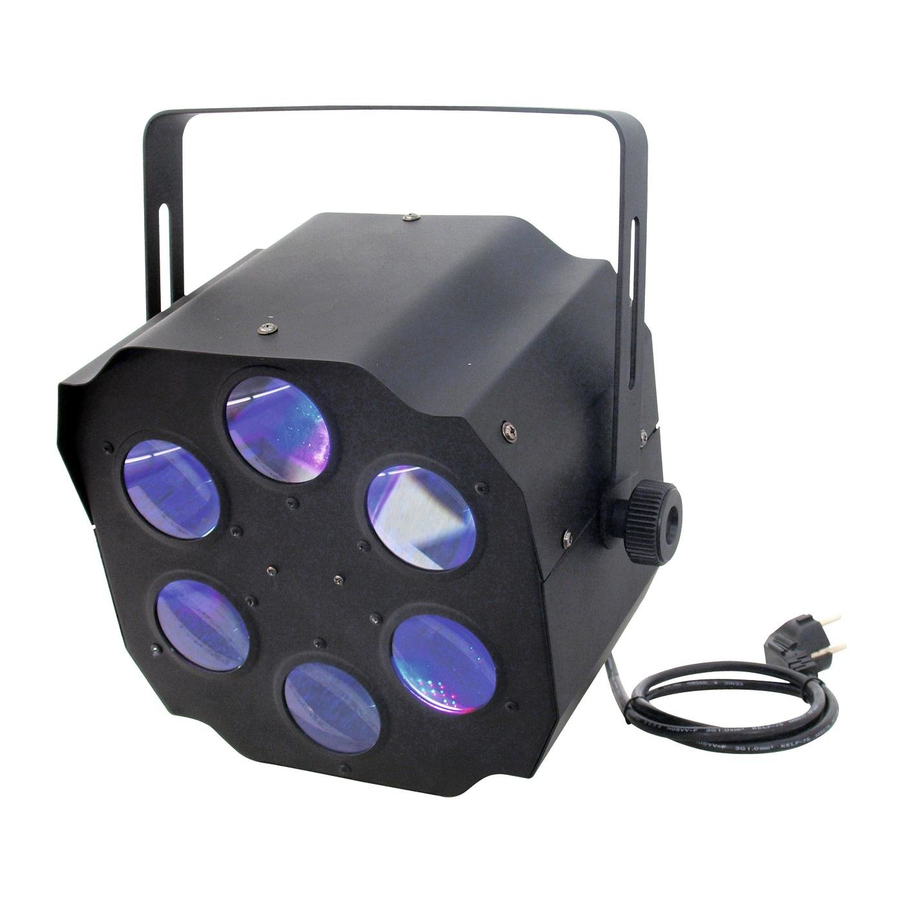

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED FE-600 RGB DMX Flower Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918619 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00046984.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED FE-600 RGB DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Installation
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Anschluss An Den Dmx-512 Controller
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. -
Seite 8: Master/Slave Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite der EUROLITE LED FE-600 RGB DMX befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Dieses Gerät arbeitet dann als Master-Gerät und steuert die Slave-Geräte, die über ein zweipoliges geschirmtes Kabel mit dem Master-Gerät verbunden werden. -
Seite 9: Bedienung
Sie können nun die gewünschte Adresse über die UP oder DOWN Tasten auswählen. Drücken Sie danach die ENTER Taste zur Bestätigung Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED FE-600 RGB DMX über Ihren Controller ansteuern. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 . -
Seite 10: Dmx-Protokoll
DMX-Protokoll Kanal 1 – Farbeinstellungen Wert: Funktion: 000 – 009 Blackout 010 – 019 020 – 029 Grün 030 – 039 Blau 040 – 049 Cyan 050 – 059 Magenta 060 – 069 Gelb 070 – 079 Weiß 080 – 139 Single color chase 140 –... -
Seite 11: Sicherungswechsel
LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt... -
Seite 12: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED FE-600 RGB DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 13: Operating Determinations
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. - Seite 14 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
-
Seite 15: Installation
Features: RGB Flower-effect with LED-technology DMX-512 control via regular DMX-controller (occupies 4 channels) • The colorful flower-beams change their direction of movement at every bass-beat in sound controlled mode • Sound controlled via built-in microphone • Microphone-sensitivity adjustable via rotary-control • Strobe effect • Auto mode • Chaser speed adjustable via DMX •... -
Seite 16: Dmx-512 Connection / Connection Between Fixtures
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Seite 17: Master/Slave-Operation
Lighting effects must not be connected to dimming-packs. OPERATION After you connected the spot to the mains, the EUROLITE LED FE-600 RGB DMX starts running. The LCD display lights up and you can choose the desired mode via the MODE button: - STAND ALONE-MODE •... -
Seite 18: Automatic
Press the MODE button until the display shows 512 and press the ENTER button to confirm. Set the desired address via the UP or DOWN buttons, then press the ENTER button to confirm. Controlling: After having addressed the LED FE-600 RGB DMX, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last lighting in the link in order to... -
Seite 19: Cleaning And Maintenance
Channel 2 – Speed Value: Function: Increasing speed of the Chaser-settings 000 - 255 under channel 1 (080 - 199) Channel 3 – Strobe Value: Function: 000 – 004 005 - 254 Flash, with increasing speed 255 - 255 Sound controlled flash Channel 4 –... -
Seite 20: Technical Specifications
Procedure: Step 1: Open the fuseholder on the rear panel with a fitting screwdriver. Step 2: Remove the old fuse from the fuseholder. Step 3: Install the new fuse in the fuseholder. Step 4: Replace the fuseholder in the housing. Should you need any spare parts, please use genuine parts.
