Inhaltszusammenfassung für Asus VE198

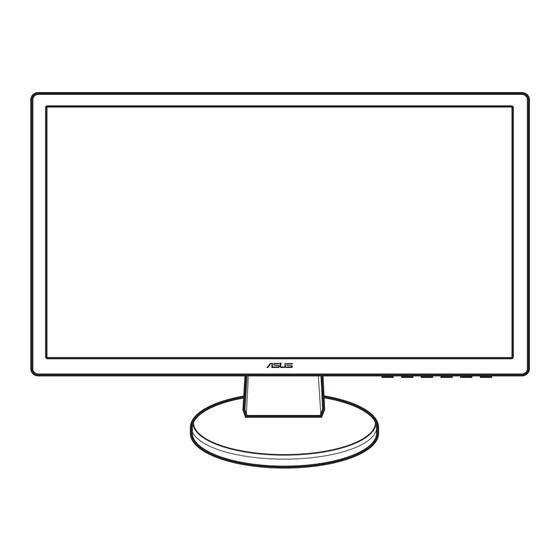

- Seite 1 LED-Monitor der Serie VE198/VE208 Gebrauchsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ...................... iii Sicherheitshinweise ................... iv Pflegen & Reinigen ..................v Willkommen! ................1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............1-3 Anbringen des Monitorfußes ............2-1 Anpassen des Bildschirms ............2-1 Abnehmen des Halters/Fußes (für die VESA-Wandmontage) . -
Seite 3: Hinweise
Hinweise Erklärung von der Federal Communications Commission Dieses Gerät erfüllt alle Anforderungen des Teils 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: • Das Gerät darf keine schädlichen Interferenzen verursachen. • Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. • Falls das Netzteil defekt ist, versuchen Sie es nicht in eigener Regie zu reparieren. Wenden Sie sich an einen qualifizierten Kundendiensttechniker oder Ihren Händler. • Stellen Sie vor dem Verwenden des Produkts sicher, dass alle Kabel richtig verbunden und die Stromkabel nicht beschädigt sind. Wenden Sie sich sofort an Ihren Händler, wenn Sie Schäden festgestellt haben. • Die Schlitze und Öffnungen an der hinteren oder oberen Seite des Gehäuses dienen zur Belüftung. Blockieren Sie diese Schlitze nicht. Stellen Sie das Produkt nicht in die Nähe eines oder über einen Heizkörper oder sonstige Wärmequelle, es sei denn, dass eine ausreichende Belüftung garantiert ist. • Die Stromversorgung des Monitors muss mit der Angabe auf dem Typenschild übereinstimmen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. Versuchen Sie nicht durch Halten an dem Monitorfuß oder dem Kabel den Monitor hochzuheben. • Reinigung. Schalten Sie den Monitor aus und ziehen das Stromkabel aus der Steckdose heraus. Reinigen Sie die Oberfläche des Monitors mit einem sauberen, weichen, fusselfreien Stofftuch. Hartnäckige Flecken können mit einem mit mildem Reinigungsmittel angefeuchteten Stofftuch entfernt werden. • Verwenden Sie kein alkohol- oder acetonhaltiges Reinigungsmittel. Verwenden Sie ein für LED vorgesehenes Reinigungsmittel. Spritzen Sie niemals Reinigungsmittel direkt auf den Bildschirm. Es kann in den Monitor eindringen und einen elektrischen Schlag verursachen. Die folgenden Erscheinungen an dem Monitor sind normal: • Der Bildschirm flimmert während der erstmaligen Verwendung infolge der Eigenschaft des fluoreszierenden Lichts. Betätigen Sie den Netzschalter, um den Monitor aus und dann wieder einzuschalten, damit das Flimmerproblem behoben wird. -
Seite 6: Weitere Informationen
Weitere Informationen An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www. asus.com. Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. -
Seite 7: Willkommen
Vielen Dank für den Kauf eines ASUS -Monitors! Der aktuellste Breitbild-LED-Monitor von Asus bietet ein schärferes, breiteres und helleres Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors erleben! Packungsinhalt Prüfen Sie, ob Ihr Karton des LED-Monitors die folgenden Artikel enthält: LED-Monitor Monitorfuß und Schraube Garantiekarte Schnellstartanleitung 1 x Netzkabel 1 x VGA-Kabel 1 x DVI-Kabel 1 x Audiokabel Falls irgendein Artikel beschädigt ist oder fehlt, wenden Sie sich bitte sofort an Ihren Händler. ASUS LED-Monitor der Serie VE198/VE208... -
Seite 8: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht VE198T/ VE198S/ Volume/Down Menu Brightness/Up Power Key VE208T/ VE208S VE198N/ VE198D/ Contrast/Down Menu Brightness/Up Power Key VE208N/ VE208D Die Taste: • Verwenden Sie diesen Hotkey, um zwischen den fünf voreingestellten, auf der SPLENDID™ Video Enhancement Technology basierenden Videomodi (Standardmodus, Theatermodus, Spielmodus, Nachtmodus und Landschaftsmodus) umzuschalten. ( • Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü zurück. ( • Mit dieser Taste passen Sie Position, Takt und Phase des Bildes automatisch optimal an (nur im VGA-Modus). ( Die Taste: • Mit dieser Taste verringern Sie den Wert der ausgewählten Funktion oder springen nach links/unten zur vorherigen Funktion. ( •... -
Seite 9: Ansicht Von Hinten
Ansicht von hinten Schraubenlöcher für die VESA-Wandmontage Schlitz für Anschlüsse an Kensington-Schloss der Rückseite VE198 VE208 Anschlüsse an der Rückseite (Sehen Sie bitte im Abschnitt 3.2 Technische Daten für die Details der Modelle nach) Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC-Audioquelle an. Netzstromeingang. Hier schließen Sie das beigelegte Netzkabel an. - Seite 10 Kapitel 1: Übersicht über das Produkt...
-
Seite 11: Anbringen Des Monitorfußes
Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Anpassungswinkel beträgt -5° bis 20°. -5˚~20˚ Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. ASUS LED-Monitor der Serie VE198/VE208... -
Seite 12: Abnehmen Des Halters/Fußes (Für Die Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für die VESA-Wandmontage) Der Halter/Fuß des LED-Monitors kann abgenommen werden, um eine VESA- Wandmontage vorzunehmen. So entfernen Sie den Halter/Monitorfuß: Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf einen Tisch. Entfernen Sie die Gummis von den vier Schraubenlöchern (Abb. 1). Entfernen Sie wie unten abgebildet mit einem Schraubenzieher die zwei Schrauben von dem Halter (Abb. -
Seite 13: Anschließen Der Kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: VE198 VE208 Audio-in Audio-in • So schließen Sie das Audiokabel an: Verbinden Sie ein Ende des Audiokabels mit dem Audioeingangsanschluss am Monitor und das andere Ende mit dem Audioausgangsanschluss am Computer. Verbinden Sie ein Ende des Netzkabels • So schließen Sie das Netzkabel an: mit dem Netzstromeingangsanschluss am Monitor und das andere Ende mit einer Steckdose. - Seite 14 Kapitel 2:Einrichtung...
-
Seite 15: Bildschirmmenü (Osd-Menü)
Landschaftsmodus: der SPLENDID™ Video Enhancement. Beste Option für die Dokumentbearbeitung mit der • Standardmodus: SPLENDID™ Video Enhancement. Beste Option für Filme mit der SPLENDID™ Video • Theatermodus: Enhancement. Beste Option für Spiele mit der SPLENDID™ Video • Spielmodus: Enhancement. Beste Option für Spiele oder Filme mit dunklen Szenen mit • Nachtmodus: der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen “Sättigung” und “Schärfe” nicht anpassen. • In anderen Modi können Sie die Funktion “sRGB” nicht anpassen. ASUS LED-Monitor der Serie VE198/VE208... -
Seite 16: Kapitel 3: Allgemeine Hinweise
Ascr Fokus (nur im VGA-Modus) anpassen. Schärfe Sättigung Position MENÜ: S: Beenden • Helligkeit: Der Wert kann auf 0 bis 100 gestellt werden. Mit dem Hotkey können Sie diese Funktion direkt aufrufen. • Kontrast: Der Wert kann auf 0 bis 100 gestellt werden. • ASCR : Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Schärfe: Der Wert kann auf 0 bis 100 gestellt werden. • Sättigung: Der Wert kann auf 0 bis 100 gestellt werden. • Position : Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes anpassen. Der Wert kann auf 0 bis 100 gestellt werden. Durch Einstellung der Funktionen “Phase” und “Takt” können Sie • Fokus: die horizontale und vertikale Bildstörung verringern. Der Wert kann auf 0 bis 100 gestellt werden. -
Seite 17: Eingangswahl
OSD-Einstellungen Sprache Information MENÜ: S: Beenden : Zum Ein-/Ausschalten der ASUS Splendid- • Splendid Demo Mode Demofunktion. Der Wert kann auf 0 bis 100 gestellt werden. Mit dem • Lautstärke: Hotkey können Sie diese Funktion direkt aufrufen. Sie können das Seitenverhältnis auf “Vollbild” oder “4:3” • Kontrollen: einstellen. • OSD-Einstellungen: Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs auf 0 bis 100 einstellen. Sie können die OSD-Abschaltzeit auf 0 bis 120 einstellen. Sie können die DDC/CI-Funktion aktivieren oder deaktivieren. • Sprache: Es stehen Ihnen zehn Sprachen zur Auswahl: Englisch, Deutsch, Italienisch, Französisch, Holländisch, Spanisch, Russisch, Chinesisch traditionell, Chinesisch, vereinfacht, Japanisch und Koreanisch • Information: Hier werden Informationen zu dem Monitor angezeigt. • Fabrikseinst: Die Option “Ja” stellt die Standardeinstellungen wieder her. ASUS LED-Monitor der Serie VE198/VE208... -
Seite 18: Technische Daten
Technische Daten (VE208T) TFT-LED Bildschirmtyp Bildschirmgröße 20” (50,8 cm, 16:9) Breitbild Max. Auflösung 1600 x 900 Pixelabstand 0,2768 mm Helligkeit (i.d.R.) 250 cd/m Kontrastverhältnis (i.d.R.) 1000:1 10000000:1 (wenn ASCR aktiviert ist) Kontrastverhältnis (max.) 170˚/160˚ Betrachtungswinkel (H/V) CR > 10 Anzeigefarben 16,7 M 5 ms Ansprechzeit SPLENDID™ Video Enhancement SPLENDID™ Auswahl 5 voreingestellte Videomodi (über Hotkey) Ja (über Hotkey) Autom. Einstellung Farbtemperaturauswahl 5 Farbtemperaturen Hautfarbtonauswahl... - Seite 19 Temperatur -20˚C~+60˚C (nicht in Betrieb) Abmessungen 479,3 mm x 368,35 mm x 200,84 mm (Gerät) (B x H x T) 552 mm x 442 mm x 150 mm (Packung) Gewicht (ungefähr) 3,2 kg (Netto) ; 5,2 kg (Brutto) Mehrsprachige 11 Sprachen (Englisch, Deutsch, Italienisch, Französisch, Menünzeige Holländisch, Spanisch, Russisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch) Zubehör VGA-Kabel, DVI-Kabel, Netzkabel, Schnellstartanleitung, Garantiekarte Energy Star , CB, CE, Gost-R, CCC, UL/cUL, FCC, C-Tick, Zulassungen ® BSMI, VCCI, RoHS, WEEE, PSB, J-MOSS, EuP, Windows Vista, Windows 7 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. ASUS LED-Monitor der Serie VE198/VE208...
- Seite 20 Technische Daten (VE208S) Bildschirmtyp TFT-LED Bildschirmgröße 20” (50,8 cm, 16:9) Breitbild Max. Auflösung 1600 x 900 Pixelabstand 0,2768 mm Helligkeit (i.d.R.) 250 cd/m 1000:1 Kontrastverhältnis (i.d.R.) 10000000:1 (wenn ASCR aktiviert ist) Kontrastverhältnis (max.) Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 16,7 M Anzeigefarben Ansprechzeit 5 ms SPLENDID™ Video Enhancement 5 voreingestellte Videomodi (über Hotkey) SPLENDID™ Auswahl Autom. Einstellung Ja (über Hotkey) Farbtemperaturauswahl 5 Farbtemperaturen...
- Seite 21 0˚C~40˚C Temperatur -20˚C~+60˚C (nicht in Betrieb) Abmessungen 479,3 mm x 368,35 mm x 200,84 mm (Gerät) (B x H x T) 552 mm x 442 mm x 150 mm (Packung) Gewicht (ungefähr) 3,2 kg (Netto) ; 5,2 kg (Brutto) Mehrsprachige 11 Sprachen (Englisch, Deutsch, Italienisch, Französisch, Menünzeige Holländisch, Spanisch, Russisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch) Zubehör VGA-Kabel, Netzkabel, Schnellstartanleitung, Garantiekarte Zulassungen Energy Star , CB, CE, Gost-R, CCC, UL/cUL, FCC, C-Tick, ® BSMI, VCCI, RoHS, WEEE, PSB, J-MOSS, EuP, Windows Vista, Windows 7 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. ASUS LED-Monitor der Serie VE198/VE208...
- Seite 22 Technische Daten (VE198T) Bildschirmtyp TFT-LED Bildschirmgröße 19” (48,3 cm, 16:10) Breitbild Max. Auflösung 1440 x 900 Pixelabstand 0,2835 mm Helligkeit (i.d.R.) 250 cd/m 1000:1 Kontrastverhältnis (i.d.R.) 10000000:1 (wenn ASCR aktiviert ist) Kontrastverhältnis (max.) Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 16,7 M Anzeigefarben Ansprechzeit 5 ms SPLENDID™ Video Enhancement 5 voreingestellte Videomodi (über Hotkey) SPLENDID™ Auswahl Autom. Einstellung Ja (über Hotkey) Farbtemperaturauswahl 5 Farbtemperaturen...
- Seite 23 Temperatur -20˚C~+60˚C (nicht in Betrieb) Abmessungen 445 mm x 366 mm x 182 mm (Gerät) (B x H x T) 495 mm x 442 mm x 140 mm (Packung) Gewicht (ungefähr) 3,5 kg (Netto) ; 5,5 kg (Brutto) Mehrsprachige 11 Sprachen (Englisch, Deutsch, Italienisch, Französisch, Menünzeige Holländisch, Spanisch, Russisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch) Zubehör VGA-Kabel, DVI-Kabel, Netzkabel, Schnellstartanleitung, Garantiekarte Energy Star , CB, CE, Gost-R, CCC, UL/cUL, FCC, C-Tick, Zulassungen ® BSMI, VCCI, RoHS, WEEE, PSB, J-MOSS, EuP, Windows Vista, Windows 7 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. ASUS LED-Monitor der Serie VE198/VE208...
- Seite 24 Technische Daten (VE198S) Bildschirmtyp TFT-LED Bildschirmgröße 19” (48,3 cm, 16:10) Breitbild Max. Auflösung 1440 x 900 Pixelabstand 0,2835 mm Helligkeit (i.d.R.) 250 cd/m 1000:1 Kontrastverhältnis (i.d.R.) 10000000:1 (wenn ASCR aktiviert ist) Kontrastverhältnis (max.) Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 16,7 M Anzeigefarben Ansprechzeit 5 ms SPLENDID™ Video Enhancement 5 voreingestellte Videomodi (über Hotkey) SPLENDID™ Auswahl Autom. Einstellung Ja (über Hotkey) Farbtemperaturauswahl 5 Farbtemperaturen...
- Seite 25 Temperatur -20˚C~+60˚C (nicht in Betrieb) Abmessungen 445 mm x 366 mm x 182 mm (Gerät) (B x H x T) 495 mm x 442 mm x 140 mm (Packung) Gewicht (ungefähr) 3,5 kg (Netto) ; 5,5 kg (Brutto) Mehrsprachige 11 Sprachen (Englisch, Deutsch, Italienisch, Französisch, Menünzeige Holländisch, Spanisch, Russisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch) Zubehör VGA-Kabel, Netzkabel, Schnellstartanleitung, Garantiekarte Zulassungen Energy Star , CB, CE, Gost-R, CCC, UL/cUL, FCC, C-Tick, ® BSMI, VCCI, RoHS, WEEE, PSB, J-MOSS, EuP, Windows Vista, Windows 7 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. ASUS LED-Monitor der Serie VE198/VE208 3-11...
-
Seite 26: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. Die Betriebs-LED leuchtet orange, und • Prüfen Sie, ob der Monitor sowie der kein Bild erscheint Computer im normalen Betriebszustand ist. • Stellen Sie sicher, dass das Signalkabel richtig mit dem Monitor und dem Computer verbunden ist. • Prüfen Sie das Signalkabel auf verbogene Kontaktstifte. -
Seite 27: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi (VE198) Auflösung Horizontale Vertikale Frequenz Pixel (MHz) Frequenz Frequenz (KHz) (Hz) 640x480 31,47(N) 59,94(N) 25,18 640x480 35,00(N) 66,66(N) 30,24 640x480 37,87(N) 72,82(N) 31,5 640x480 37,5(N) 75,00(N) 31,5 720x400 31,47(N) 70,08(P) 28,32 800x600 35,16(P) 56,25(P) 36,00 800x600 37,88(P) 60,32(P) - Seite 28 (VE208) Auflösung Horizontale Vertikale Frequenz Pixel (MHz) Frequenz Frequenz (KHz) (Hz) 640x480 31,47(N) 59,94(N) 25,18 35,00(N) 66,66(N) 30,24 640x480 37,87(N) 72,82(N) 31,5 640x480 37,5(N) 75,00(N) 31,5 640x480 31,47(N) 70,08(P) 28,32 720x400 35,16(P) 56,25(P) 36,00 800x600 37,88(P) 60,32(P) 40,00 800x600 48,08(P) 72,12(P) 50,00 800x600...
