Fritz! Wlan Repeater 310 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fritz! Anleitungen
  4. Repeater
  5. Wlan Repeater 310
  6. Bedienungsanleitung

Fritz! Wlan Repeater 310 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Wlan Repeater 310:
Inhaltsverzeichnis

Werbung

Quicklinks

Einrichten
Einrichten
und bedienen
und bedienen
FRITZ!WLAN
Repeater 310

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fritz! Wlan Repeater 310

Inhaltszusammenfassung für Fritz! Wlan Repeater 310

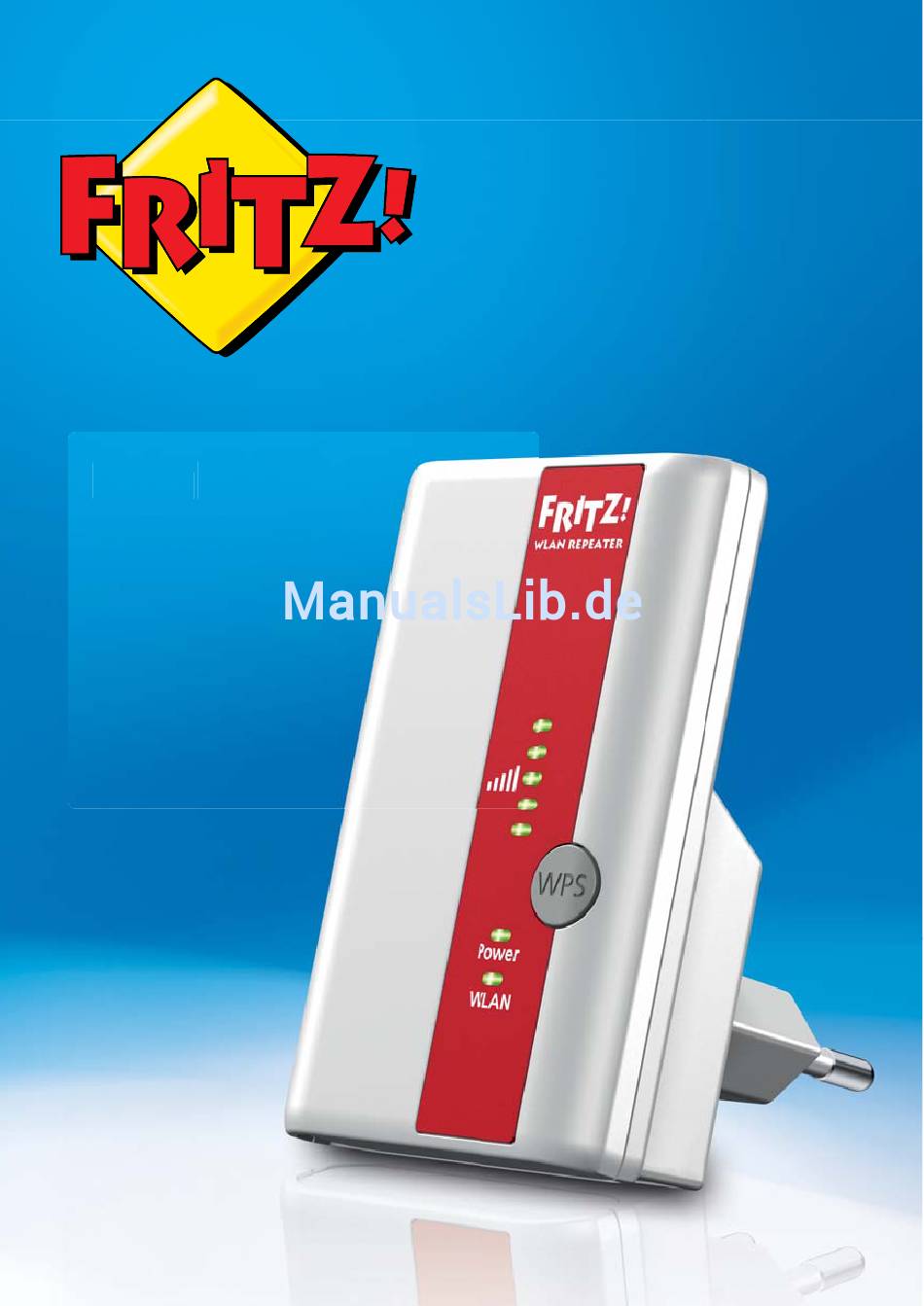

  • Seite 1 FRITZ!WLAN Repeater 310 Einrichten Einrichten und bedienen und bedienen...

  • Seite 2: Inhaltsverzeichnis

    FRITZ!WLAN Repeater 310 kennenlernen ... . 5 FRITZ!WLAN Repeater 310 ........5 Lieferumfang .
  • Seite 3 Wegweiser Kundenservice ..... . . 32 Dokumentationen zum FRITZ!WLAN Repeater ....32 Informationen im Internet .

  • Seite 4: Symbole Und Hervorhebungen

    „Hilfe“ Menüs „System / Anzeige“ blau und unterstri- Adresse zur Einga- fritz.repeater chen be im Internetbrow- blau Links und Verweise Wie Sie den FRITZ!WLAN innerhalb dieses Repeater mit Ihrer Handbuches WLAN-Basisstation ver- binden, lesen Sie ab Seite FRITZ!WLAN Repeater 310...

  • Seite 5: Fritz!Wlan Repeater 310 Kennenlernen

    In diesem Kapitel erhalten Sie einen schnellen Überblick über die Funktionen Ihres FRITZ!WLAN Repeater 310. FRITZ!WLAN Repeater 310 Der FRITZ!WLAN Repeater vergrößert einfach und sicher die Reichweite des WLAN-Funknetzes Ihrer FRITZ!Box oder einer anderen WLAN-Basisstation. Eine WLAN-Basisstation verbindet mehrere WLAN-Geräte (zum Beispiel Computer, Drucker, TV, Media Receiver) unter- einander und mit dem Internet.

  • Seite 6: Lieferumfang

    Lieferumfang FRITZ!WLAN Repeater 310 in einem Funknetzwerk Lieferumfang • FRITZ!WLAN Repeater 310 • eine gedruckte Kurzanleitung FRITZ!WLAN Repeater 310...

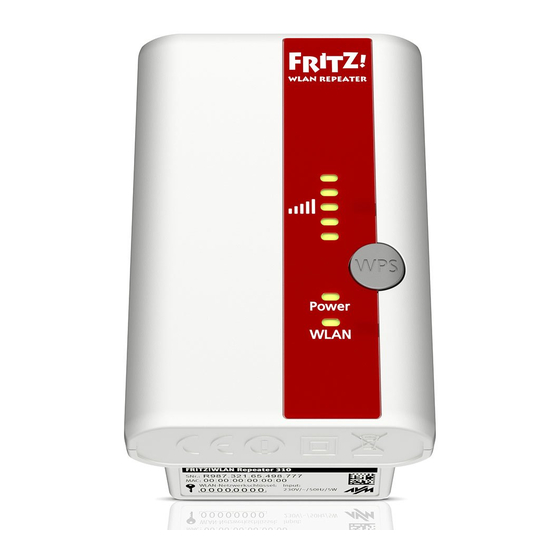

  • Seite 7: Taster Und Leuchtdioden

    Taster und Leuchtdioden Taster und Leuchtdioden Der FRITZ!WLAN Repeater hat auf der Vorderseite einen Taster und verschiedene Leuchtdioden (LEDs). Power Power WLAN WLAN Power Power WLAN WLAN LEDs und Taster Taster Folgende Funktionen bedienen Sie mit dem Taster: Funktion Drücken Sie mindestens...
  • Seite 8 Keine Verbindung zur WLAN-Basisstation oder WLAN-Basisstation wird gesucht. bis zu 5 LEDs Je mehr LEDs leuchten, desto besser ist die leuchten Signalstärke der Funkverbindung zwischen dem FRITZ!WLAN Repeater und der WLAN- Basisstation. Power blinkt FRITZ!WLAN Repeater wird gestartet. • Firmware des FRITZ!WLAN Repeaters •...

  • Seite 9: Bevor Sie Den Fritz!Wlan Repeater Anschließen

    Bevor Sie den FRITZ!WLAN Repeater anschließen Bevor Sie den FRITZ!WLAN Repeater anschließen Lesen Sie dieses Kapitel, bevor Sie den FRITZ!WLAN Repeater am Stromnetz anschließen und mit der WLAN-Basisstation verbinden. Voraussetzungen für den Betrieb Für den Betrieb des FRITZ!WLAN Repeater 310 müssen folgen- de Voraussetzungen erfüllt sein:...

  • Seite 10: Sicherheit Und Handhabung

    • Trennen Sie den FRITZ!WLAN Repeater während eines Gewitters vom Stromnetz. • Stecken Sie den FRITZ!WLAN Repeater in eine leicht er- reichbare Steckdose. • Stecken Sie den FRITZ!WLAN Repeater in eine Steckdose an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung.

  • Seite 11: Fritz!Wlan Repeater Mit Basisstation Verbinden

    Dieses Kapitel beschreibt, wie Sie den FRITZ!WLAN Repeater über WLAN-Funk mit Ihrer FRITZ!Box oder mit einer anderen WLAN-Basis- station verbinden. Sie können auch zwei oder mehr FRITZ!WLAN Repeater mit Ihrer FRITZ!Box verbinden. Verbindung mit WPS herstellen Mit WPS (Wi-Fi Protected Setup) können Sie einfach und schnell eine sichere WLAN-Verbindung „per Knopfdruck“...
  • Seite 12 WPS-fähigen WLAN-Basisstation ver- binden. Beachten Sie in diesem Fall die Hinweise in der Do- kumentation dieser WLAN-Basisstation. Stecken Sie den FRITZ!WLAN Repeater in eine Steckdo- se, die sich in der Nähe der FRITZ!Box befindet. FRITZ!WLAN Repeater 310...
  • Seite 13 Verbindung mit WPS herstellen Drücken Sie den WPS-Taster auf dem FRITZ!WLAN Repea- ter. Halten Sie den Taster gedrückt, bis die Leuchtdiode „WLAN“ zu blinken beginnt. Das dauert etwa 6 Sekun- den. Power WLAN FRITZ!WLAN Repeater 310...

  • Seite 14: Verbindung Mithilfe Des Online-Assistenten Herstellen

    Sie an der FRITZ!Box auf den Taster „WLAN/WPS“ oder „WPS“. Wenn kein Taster mit „WPS“ beschriftet ist, drücken Sie auf den Taster „WLAN“. Halten Sie den Taster gedrückt, bis an der FRITZ!Box die Leuchtdiode „WLAN“ blinkt. Sobald am Repeater die LEDs zur Anzeige der Funksignalstär- ke dauerhaft leuchten, ist die Verbindung zwischen FRITZ!WLAN Repeater und FRITZ!Box hergestellt.
  • Seite 15 • Der Computer muss Zugang zum Internet haben. • Die SSID (Funknetzname) der WLAN-Basisstation muss sichtbar sein. Bei einer FRITZ!Box ist die SSID bei Auslie- ferung sichtbar. • Falls der MAC-Adressfilter Ihrer WLAN-Basisstation aktiv ist, muss die MAC-Adresse des FRITZ!WLAN Repeaters dort als Ausnahme eingetragen sein.

  • Seite 16: Verbindung Manuell Herstellen

    Verbinden mit der FRITZ!Box automatisch den Funknetzna- men (SSID) und den WLAN-Netzwerkschlüssel der FRITZ!Box übernimmt. Wie Sie mit dem FRITZ!WLAN Repeater jetzt die Reichweite Ih- res WLAN-Funknetzes vergrößern, lesen Sie ab Seite Wie Sie die Einstellungen des FRITZ!WLAN Repeater über sei- ne Benutzeroberfläche anpassen, lesen Sie ab...

  • Seite 17: Einrichtungsassistenten Starten

    Verbinden mit der FRITZ!Box automatisch den Funknetzna- men (SSID) und den WLAN-Netzwerkschlüssel der FRITZ!Box übernimmt. Wie Sie mit dem FRITZ!WLAN Repeater jetzt die Reichweite Ih- res WLAN-Funknetzes vergrößern, lesen Sie ab Seite Wie Sie die Einstellungen des FRITZ!WLAN Repeater über sei- ne Benutzeroberfläche anpassen, lesen Sie ab...

  • Seite 18: Reichweite Des Wlan-Funknetzes Vergrößern

    Sie verschiedene Standorte. • Die LEDs zeigen Ihnen die Qualität des Funksig- nals an, das der FRITZ!WLAN Repeater von der WLAN-Ba- sisstation empfängt. Je besser das empfangene Funksig- nal ist, desto besser ist auch das Funksignal, das der FRITZ!WLAN Repeater weiterreicht.

  • Seite 19: Wlan-Geräte In Das Funknetz Einbinden

    WLAN-Geräte in das Funknetz einbinden WLAN-Geräte in das Funknetz einbinden WLAN-Einstellungen des FRITZ!WLAN Repeaters Der FRITZ!WLAN Repeater ist so voreingestellt, dass er beim Verbinden mit einer WLAN-Basisstation automatisch den Funknetznamen (SSID) und den WLAN-Netzwerkschlüssel der WLAN-Basisstation übernimmt. Ihr FRITZ!WLAN Repeater ist im WLAN-Funknetz daher mit demselben Funknetznamen (SSID) erreichbar wie Ihre WLAN- Basisstation (zum Beispiel FRITZ!Box).

  • Seite 20: Benutzeroberfläche Des Fritz!Wlan Repeaters

    Beschreibungen und Anleitungen zu den Einstellungen und Funktio- nen des FRITZ!WLAN Repeaters. Benutzeroberfläche öffnen Die Benutzeroberfläche können Sie an jedem Computer öff- nen, der mit dem FRITZ!WLAN Repeater oder mit der WLAN- Basisstation verbunden ist. Öffnen Sie auf Ihrem Computer einen Internetbrowser. Geben Sie fritz.repeater...

  • Seite 21: Firmware-Update Durchführen

    Benutzeroberfläche abmelden. Klicken Sie dazu Firmware-Update durchführen AVM stellt im Internet kostenlose Updates für die Firmware Ih- res FRITZ!WLAN Repeaters bereit. Die Firmware ist die Gerä- tesoftware, die alle Funktionen des FRITZ!WLAN Repeaters steuert. Öffnen Sie die Benutzeroberfläche des FRITZ!WLAN Repeaters.
  • Seite 22 Firmware-Update durchführen Sorgen Sie dafür, dass die Stromversorgung des FRITZ!WLAN Repeaters während des Firmware-Updates nicht unterbrochen wird! Eine Unterbrechung des Firm- ware-Updates könnte Ihren FRITZ!WLAN Repeater be- schädigen. Wenn die Power-LED nicht mehr blinkt, ist das Firmware-Up- date beendet. FRITZ!WLAN Repeater 310...

  • Seite 23: Hilfe Bei Fehlern

    Die Leuchtdioden am FRITZ!WLAN Repeater leuchten nicht. Ursache Der FRITZ!WLAN Repeater ist ohne Strom. Abhilfe • Prüfen Sie, ob der FRITZ!WLAN Repeater an das Strom- netz angeschlossen ist. • Prüfen Sie, ob die verwendete Steckdose Strom führt. Testen Sie an derselben Steckdose ein elektrisches Ge- rät, von dem Sie wissen, dass es funktioniert.

  • Seite 24: Keine Verbindung Mit Wlan-Basisstation

    Keine Verbindung mit WLAN-Basisstation Zwischen dem FRITZ!WLAN Repeater und der WLAN-Basissta- tion kann keine WLAN-Verbindung hergestellt werden. Ursache Der FRITZ!WLAN Repeater befindet sich außerhalb der Reich- weite der WLAN-Basisstation. Abhilfe Verringern Sie die Entfernung zwischen beiden Geräten. Schließen Sie den FRITZ!WLAN Repeater an einem anderen Standort an eine Steckdose an.

  • Seite 25: Keine Wlan-Verbindung Mit Einem Computer

    Keine WLAN-Verbindung mit einem Computer Der FRITZ!WLAN Repeater unterstützt kein WDS. Wie Sie den FRITZ!WLAN Repeater mit der WLAN-Basisstation verbinden, lesen Sie ab Seite Ursache Ein anderes WLAN-Funknetz in der Umgebung verursacht Stö- rungen. Abhilfe Testen Sie einen anderen Funkkanal. Stellen Sie in der WLAN- Basisstation nach Möglichkeit die automatische Wahl eines...
  • Seite 26 Folgen Sie den Anweisungen im Kapitel FRITZ!WLAN Repeater mit Basisstation verbinden Seite Ursache Im FRITZ!WLAN Repeater ist ein anderes Verschlüsselungsver- fahren eingestellt als in der WLAN-Software Ihres Computers. Abhilfe Stellen Sie in der WLAN-Software Ihres Computers das gleiche Verschlüsselungsverfahren ein wie im FRITZ!WLAN Repeater.

  • Seite 27: Geschwindigkeit Für Wlan N Zu Gering

    802.11n (WLAN N) für hohe Übertragungsgeschwindigkeiten nutzen. Die erreichten Übertragungsgeschwindgkeiten sind für WLAN N jedoch zu gering. Ursache Im FRITZ!WLAN Repeater, in der WLAN-Basisstation oder in beiden Geräten ist ein anderes Verschlüsselungsverfahren als WPA2 eingestellt. Abhilfe Den WLAN-Standard 802.11n können Sie nur mit dem Ver- schlüsselungsverfahren WPA2 nutzen.

  • Seite 28: Ip-Adresse Automatisch Beziehen

    Suchfeld „ncpa.cpl“ ein und klicken Sie die Eingabe- taste. Eingabe von „ncpa.cpl“ in Windows 8.1 und Windows 8 • In Windows 7 und Windows Vista Klicken Sie auf „Start“, geben Sie in die Suchzeile des Startmenüs „ncpa.cpl“ ein und drücken Sie die Eingabe- taste. FRITZ!WLAN Repeater 310...
  • Seite 29 Windows 8.1, Windows 8, Windows 7 und Windows Vista: Unter „Diese Verbindung verwendet fol- gende Elemente“ markieren Sie „Internetprotokoll Ver- sion 4 (TCP/IPv4)“. Klicken Sie auf die Schaltfläche „Eigenschaften“. Aktivieren Sie die Optionen „IP-Adresse automatisch be- ziehen“ und „DNS-Serveradresse automatisch bezie- hen“. FRITZ!WLAN Repeater 310...
  • Seite 30 Wählen Sie im Fenster „Netzwerk“ im Menü „Zeigen“ die Option „Ethernet (integriert)“. Wechseln Sie auf die Registerkarte „TCP/IP“ und wählen Sie im Menü „IPv4 konfigurieren“ die Option „DHCP“. Klicken Sie auf „Jetzt aktivieren“. Der Computer erhält nun eine IP-Adresse von der WLAN-Ba- sisstation. FRITZ!WLAN Repeater 310...

  • Seite 31: Technische Daten

    Betriebstemperatur: 0 °C – +40 °C Benutzeroberfläche und Anzeige • Einstellungen und Statusmeldungen im Internetbrowser eines angeschlossenen Computers • „WPS“-Taster zum Steuern von WLAN, WPS und Zurück- setzen der Einstellungen • LED-Anzeige für Informationen zu Verbindung, Aktivität und Status FRITZ!WLAN Repeater 310...

  • Seite 32: Wegweiser Kundenservice

    Sie über die „Hilfe“-Schaltflächen ausführliche Infor- mationen zu Einstellungen und Funktionen des FRITZ!WLAN Repeaters. Handbuch Eine Kurzanleitung zum FRITZ!WLAN Repeater 310 liegt ge- druckt bei. Aus dem Internet können Sie das Handbuch im PDF-Format unter folgender Adresse öffnen und herunterladen: www.avm.de/handbuecher...

  • Seite 33: Informationen Im Internet

    Tipps & Tricks rund um AVM-Produkte. Sie können den AVM-Newsletter unter folgender Adresse abonnieren: www.avm.de/newsletter Unterstützung durch das Support-Team Bei Problemen mit dem FRITZ!WLAN Repeater empfehlen wir folgende Vorgehensweise: Sollte etwas nicht funktionieren, finden Sie Erste Hilfe im Kapitel...
  • Seite 34 Die Seriennummer finden Sie auf der Geräteunterseite. Das Support-Team fragt diese Nummer in jedem Fall ab. • Mit welcher FRITZ!OS-Version arbeitet der FRITZ!WLAN Repeater? Die FRITZ!OS-Version wird auf der Seite „Über- sicht“ der Benutzeroberfläche des FRITZ!WLAN Repeater angezeigt. • Welches Betriebssystem verwenden Sie: zum Beispiel Windows 8.1, Windows 8, Windows 7, Windows Vista...
  • Seite 35 Bei einer FRITZ!Box finden Sie die genaue Bezeich- nung auf der Geräteunterseite. – Stellen Sie bei einer FRITZ!Box sicher, dass die aktu- elle FRITZ!OS-Version installiert ist. Wenn Sie diese Informationen zusammengestellt haben, ru- fen Sie den Support an. Das Support-Team wird Sie bei der Lösung Ihres Problems unterstützen.

  • Seite 36: Herstellergarantie

    Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG). © AVM GmbH 2012 - 2014. Alle Rechte vorbehalten. Stand der Dokumentation 02/2014 AVM Computersysteme Vertriebs GmbH Alt-Moabit 95 10559 Berlin AVM im Internet: avm.de FRITZ!WLAN Repeater 310...

  • Seite 37: Rechtliches

    Weise ganz oder teilweise geöffnet und in der Folge weder vervielfältigt, verbreitet noch in sonstiger Weise öffentlich zugänglich gemacht werden. Die Lizenzbestimmungen finden Sie in der Benutzeroberfläche des FRITZ!WLAN Repeater 310 un- ter dem Stichwort „Rechtliche Hinweise“. Diese Dokumentation und die Software wurden mit größter Sorgfalt erstellt und nach dem Stand der Technik auf Korrektheit überprüft.

  • Seite 38: Ce-Konformitätserklärung

    Hiermit erklärt AVM, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 1999/5/EG bzw. 2004/108/EG und 2006/95/EG, 2009/125/EG sowie 2011/65/EU befindet. Die CE-Konformitätserklärung in englischer Sprache finden Sie unter der Adresse http://en.avm.de/ce FRITZ!WLAN Repeater 310...

  • Seite 39: Entsorgungshinweise

    Elektronikteile dürfen gemäß europäischen Richtlinien und deutschem Elektro- und Elektronikgerätegesetz (Elekt- roG) nicht über den Hausmüll entsorgt werden. Bitte bringen Sie FRITZ!WLAN Repeater 310 nach der Verwen- dung zu einer zuständigen Sammelstelle für elektrische und elektronische Altgeräte. Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten Beachten Sie das Symbol für die getrennte Sammlung von...

  • Seite 40: Stichwortverzeichnis

    Basisstation FRITZ!Box..... Handhabung .....
  • Seite 41 ....mit FRITZ!Box ....
