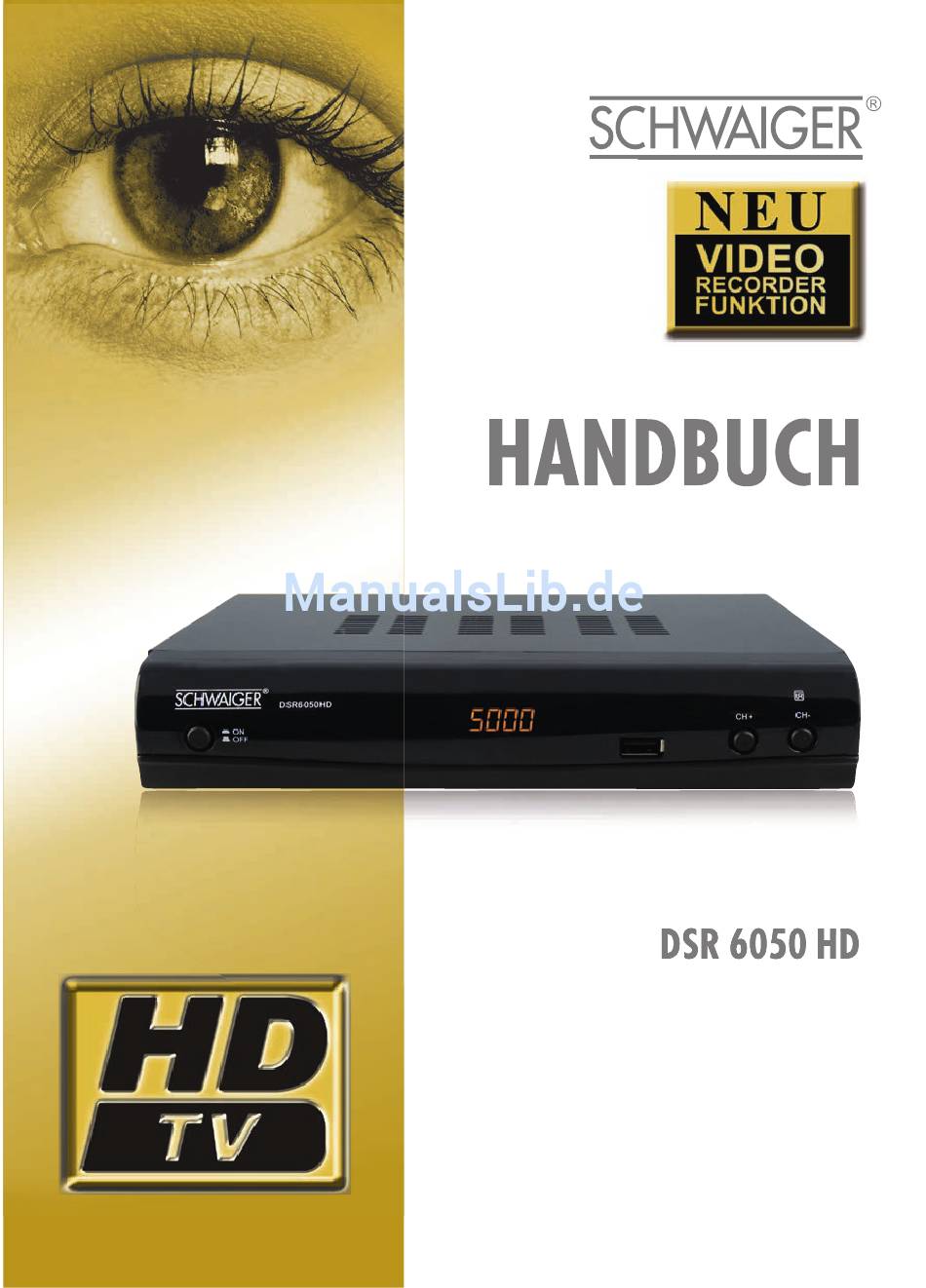

Schwaiger DSR6050HD Handbuch

Receiver
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Schwaiger DSR6050HD

Inhaltszusammenfassung für Schwaiger DSR6050HD

  • Seite 3 Geräteübersicht 1. Vorderseite Receiver 2. Rückseite Receiver 3. Fernbedienung...
  • Seite 4 Erklärung 1. Vorderseite Receiver Taste/Anzeige Erklärung Netzschalter Ein- und Ausschalten des Receivers Display 4-stellige LED-Anzeige USB 2.0 Schnittstelle CH + / CH - Wechseln der Programmplätze 2. Rückseite Receiver Anschluss/Schalter Erklärung 220-240 VAC Netzanschluss LOOP Out Anschluss für einen zweiten Sat-Receiver LNB IN Anschluss für das F-Antennen-Kabel COAXIAL...

  • Seite 5: Tasten Der Fernbedienung

    Tasten der Fernbedienung 1. Stummschaltung (Mute) 2. Informationstaste (INFO) 3. Videotext Taste (TTX) 4. SCART Eingang Taste (DTV/VCR) 5. Untertitel Taste (SUBTITLE) 6. Beenden Taste (EXIT) 7. Bestätigen (OK) 8. Lautstärke+ Taste bzw. Navigation rechts 9. Wechsel zwischen TV und Radio (TV/RADIO) 10.
  • Seite 6 Digitaler HD Satelliten-Receiver DSR 6050 HD Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.0 DE, 15.08.2010 Lieber Kunde, im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren Receiver nach Gebrauch am Netz- schalter auszuschalten. Dadurch leisten Sie einen positiven Beitrag zum Umweltschutz und sparen Geld.

  • Seite 7: Vorwort

    Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen HD Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver •...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ............. 3 Gestaltungsmerkmale ........3 Inhaltsverzeichnis ..........4 Sicherheitshinweise ........... 6 Grundlegende Sicherheitshinweise ......6 Erläuterung der Sicherheitshinweise ...... 10 Bestimmungsgemäßer Gebrauch ......10 Lieferumfang ........... 11 Beschreibung ........... 12 Receiver anschließen ........16 Das LNB-Kabel montieren ........17 Anschluss mit SCART-Kabel ........
  • Seite 9 Option (Symbol: Zahnräder) ........ 55 System (Symbol: Werkzeug) ........ 56 USB (Symbol: USB-Stick) (optional) ...... 57 PVRready Funktion aus dem Normalbetrieb (optional) ............62 Aufnahme ............62 Wiedergabe einer Aufnahme ......... 62 Tasten mit Sonderfunktionen ......65 MUTE ..............65 EPG ..............

  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.
  • Seite 11 • Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in • Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags. •...

  • Seite 12: Richtiger Standort

    Hinweis zur Netztrennung. Die Standby-Taste dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Außerdem nimmt das Gerät im Standby- Betrieb Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Steckdose gezogen werden. Richtiger Standort •...

  • Seite 13: Der Richtige Umgang Mit Batterien

    Der richtige Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Sollte eine Batterie verschluckt werden, nehmen Sie bitte sofort ärztliche Hilfe in Anspruch. •...

  • Seite 14: Erläuterung Der Sicherheitshinweise

    Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.  Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.

  • Seite 15: Lieferumfang

    Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung 1 Stück Receiver 1 Stück Fernbedienung 2 Stück Batterien Typ AAA/1,5 V Bedienungsanleitung (nicht abgebildet)

  • Seite 16: Beschreibung

    Beschreibung Mit dem Receiver können Sie unverschlüsselte (free- to-air) digitale Satelliten-Programmen im privaten Bereich über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert. Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein. Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten.
  • Seite 17 Ab Werk sind folgende Satelliten vorprogrammiert: • ASTRA1 19,2°E • Hotbird 13,0°E • Türksat 42°E • ASTRA2 28,2°E • Sirius2 5,0°E • Amos/Atlantic 4-5°W • Eutel W2 16°E • HellasSat 39°E • ASTRA 23,5°E • Eurobird 9,0°E Weitere Ausstattungsmerkmale: • HDTV & SDTV •...
  • Seite 18 • 4 Favoritenlisten • Automatischer Sender-Suchlauf • Sender-Listeneditor • Analoger Tonausgang über Cinch-Stecker (Stereo), Lautstärkeregelung über Fernbedienung möglich • RCA Video Cinch Ausgang • AC3 koaxialer digitaler Audio-Ausgang • 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (TV & VCR) • TV-SCART-Ausgang mit CVBS-, RGB-Belegung •...
  • Seite 19 • Digitaler Sat-Finder optisch zum Ausrichten des Parabol-Spiegels.  Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage www.schwaiger.de. • • • •...

  • Seite 20: Receiver Anschließen

    Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.  Das Koaxial-Kabel gehört nicht zum Lieferumfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß...

  • Seite 21: Das Lnb-Kabel Montieren

    Das LNB-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider.  Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden. ⇒...
  • Seite 22 ⇒ Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.
  • Seite 23 Montage-Schema ⇒ Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

  • Seite 24: Anschluss Mit Scart-Kabel

    Anschluss mit SCART-Kabel ⇒ Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. ⇒ Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV- Geräts. ⇒ Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “...

  • Seite 25: Anschluss-Schema

    Anschluss-Schema...

  • Seite 26: Anschluss Mit Hdmi-Kabel

    Anschluss mit HDMI–Kabel ⇒ Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver. ⇒ Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte beachten Sie die Bedienungsanleitung des TV- Geräts. ⇒ Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “...
  • Seite 27 Anschluss-Schema...

  • Seite 28: Anschluss Mit Cinch-Kabel

    Anschluss mit Cinch-Kabel Alternativ zum HDMI-Kabel oder Scart-Kabel können Sie den Receiver auch über die Cinch-Anschlüsse an Ihr TV-Gerät anschließen. ⇒ Verbinden Sie die Anschlüsse CVBS, „AUDIO-R“ und „AUDIO-L“ des Receivers mit den entsprechenden Eingängen am TV-Gerät. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören.
  • Seite 29 Anschluss-Schema...

  • Seite 30: Anschluss Eines Audio-Digital-Receivers

    Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio- Digital Receiver mit dem koaxialen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

  • Seite 31: Anschluss Koaxialer Digitalausgang

    Anschluss koaxialer Digitalausgang ⇒ Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver. ⇒ Verbinden Sie das Koaxial-Kabel mit dem Audio- Digital-Receiver. ⇒ Aktivieren Sie im Menüpunkt Systemeinstellungen – TV-System den digitalen Audioausgang des Receivers. Anschluss-Schema...

  • Seite 32: Die Antenne Anschließen Und Grob Ausrichten

    Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.  Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
  • Seite 33 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
  • Seite 34 diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein. Zweiter Schritt: Schalten Sie nun den Receiver ein.
  • Seite 35 Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A). Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 ° drehen (siehe folgende Zeichnung).
  • Seite 36 deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden.
  • Seite 37 Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

  • Seite 38: In Betrieb Nehmen

    In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ AAA/1,5 V ⇒ Öffnen Sie das Batteriefach. ⇒ Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. ⇒ Schließen Sie den Batteriefachdeckel wieder sorg- fältig, bis der Deckel einrastet.
  • Seite 39 ⇒ Tauschen Sie schwächer werdende Batterien recht- zeitig aus, ansonsten ist die Sendeleistung der Fernbedienung zu schwach. ⇒ Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs. ⇒ Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer Fernbedienung.

  • Seite 40: Der Receiver

    Der Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. ⇒ Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. ⇒ Schalten Sie den AV-Kanal am TV-Gerät ein. Sofern das TV-Gerät die vom Receiver ausgegebene Schaltspannung erkennt, schaltet es automatisch in den AV-Betrieb (bei Scart).

  • Seite 41: Bedienen

    Bedienen Bildschirm-Einblendungen bei einem Programm-Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (im Menü „Option, Banner Zeit“ änderbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm–Name Senderplatz Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“) TTX- Wird angezeigt, wenn der gewählte Sender Symbol...
  • Seite 42 Zusätzlich zeigt die gepunktete Linie den Fortschritt der aktuellen Sendung an. Der Verlauf ist von links nach rechts. Dartunter finden Sie die aktuelle Sendung und die darauf folgende. Davor stehen die jeweiligen Start- und Endzeiten der Sendungen.

  • Seite 43: Benutzer-Oberfläche Auf Dem Tv-Bildschirm

    Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (z.B. SCART oder HDMI) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen.

  • Seite 44: Menü-Aufbau

    Menü- Aufbau Hauptmenü Untermenü Erläuterung Programmliste Programmliste siehe folgende (Symbol: Seiten Fernseher I) Seite: 43 Video- Seitenverhältnis siehe folgende einstellungen Seiten (Symbol: Auflösung siehe folgende Fernseher II) Seiten Seite : 47 TV-Format siehe folgende Seiten SCART Ausgang siehe folgende Seiten Installation Satelliteneinstellu siehe folgende...
  • Seite 45 Zahnräder) Untertitel Sprache siehe folgende Seite: 55 Seiten Audio-Sprache siehe folgende Seiten Digitale siehe folgende Tonausgabe Seiten Banner Zeit siehe folgende Seiten System Passwort siehe folgende (Symbol: einrichten Seiten Werkzeug) Werkseinstellung siehe folgende Seite: 56 wiederherstellen Seiten Information siehe folgende Seiten Abrufliste siehe folgende...

  • Seite 46: In Den Menüs Navigieren

    In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten ▲, ▼, ► und ◄. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Änderungen erfordern teilweise eine Bestätigung der Sicherheitsabfrage.

  • Seite 47: Programmliste (Symbol: Fernseher I)

    Programmliste (Symbol: Fernseher I)  Abhängig davon, ob Sie sich im TV- oder Radiobetrieb befinden, wird die entsprechende Programmliste angezeigt. Programmliste bearbeiten Erfordert Passworteingabe. Werkseitig 000000 Der zu ändernde Sender, der mit den Tasten ▲und▼ ausgewählt wird, ist mit einem gelben Balken markiert.
  • Seite 48 Die Bearbeitungsmöglichkeiten sind über die folgenden Tasten aktivierbar: 1. Rote Funktionstaste: Bewegen. Um einen Sender zu verschieben, wählen Sie diesen hier aus und drücken die rote Funktionstaste. Der Sender ist nun mit dem Bewegen-Symbol markiert. Mit den Tasten ▲und ▼ bewegen Sie den Sender in Einerschritten, mit den Tasten ►...
  • Seite 49 Rückgängig kann dies gemacht werden, indem Sie den Sender hier erneut markieren und die gelbe Funktionstaste drücken. Das Schloss wird entfernt, die Sperre ist aufgehoben. 4. Blaue Funktionstaste: Löschen Um einen Sender zu löschen, markieren Sie diesen und drücken die blaue Funktionstaste. Wenn Sie die erscheinende Sicherheitsabfrage mit der OK-Taste bestätigen, wird der Sender gelöscht.
  • Seite 50 Sendernamen schreiben. Wenn der neue Sendername fertig geschrieben ist, wählen Sie das Feld OK aus und drücken die OK-Taste auf der Fernbedienung. 7. GOTO: Auswahl eines Satelliten Durch Drücken der GOTO-Taste auf der Fernbedienung erscheint die Liste der programmierten Satelliten. Um die Programmliste eines Satelliten anzuzeigen, können Sie diesen hier direkt auswählen.

  • Seite 51: Videoeinstellungen (Symbol: Fernseher Ii)

    Videoeinstellungen (Symbol: Fernseher II) Seitenverhältnis • Bildschirm-Format: Auto, 4:3 Vollbild, 4:3 Pan & Scan, 4:3 Letterbox, 16:9 Vollbild (voreingestellt ist Auto, empfohlen für Flachbild-Fernseher ist Auto, für Röhren-Fernseher 4:3 Letterbox) Auflösung • Auswahl der Video-Auflösung (Voreingestellt: 1080i) HDTV-Qualität bei HD-Programmen: ab 720p ...

  • Seite 52: Installation (Symbol: Lupe)

    Installation (Symbol: Lupe) Satelliteneinstellung und Sendersuchlauf • Markieren Sie in der Satelliten-Tabelle mit den Tasten ▲ und ▼ den zu durchsuchenden Satelliten aus. Nun können Sie entweder den kompletten Satellit oder einzelne Transponder (= manueller Suchlauf) durchsuchen. Durch Drücken der ►Taste gelangen Sie zu den satellit-spezifischen Einstellungen des markierten Satelliten.
  • Seite 53 Blaue Funktionstaste: Suche (automatischer Sendersuchlauf, Satelliten-Ebene) Empfohlene Suchmethode! Der komplette Satellit wird auf Sender durchsucht. Nach Drücken der blauen Funktionstaste müssen Sie im erscheinenden Fenster auswählen: Suchmodus: Standard (nur vorprogrammierte Frequenzen • (Transponder)) Blind-Suche (keine Daten notwendig, • vollständige Durchsuchung des Satelliten) Filter: Alle Sender •...
  • Seite 54 2. GOTO-Taste: Transponder-Suchlauf (Manueller Suchlauf, Transponder-Ebene) Drücken Sie die GOTO-Taste auf der Fernbedienung. Die Liste der vorprogrammierten Transponder (Frequenzen) des vorgewählten Satelliten erscheint. Markieren Sie hier mit der OK-Taste die zu durchsuchenden Transponder. Eine Mehrfachwahl ist möglich.  Die Signalqualität des aktuell angewählten Transponders wird gezeigt.
  • Seite 55 Durch Drücken der OK-Taste beginnt der Transponder- suchlauf. 3. Allgemeine Funktionen auf Satelliten-Ebene und Transponder-Ebene Der Receiver ist weitestgehend vorprogrammiert. Möchten Sie jedoch einen Satellit oder einen Transponder bearbeiten oder hinzufügen, stehen Ihnen hier die entsprechenden Möglichkeiten zur Verfügung. Grüne Funktionstaste: Bearbeiten Voreingestellte Werte eines Satelliten oder Transponder modifizieren.
  • Seite 56 Bestätigung der erscheinenden Sicherheitsabfrage mit der OK-Taste wird gelöscht. Mit Drücken der EXIT-Taste verlassen Sie das Menü.

  • Seite 57: Zeit (Symbol: Uhr & Erde)

    Zeit (Symbol: Uhr & Erde) Auto. Zeiteinstellung • Aktivieren / Deaktivieren Aktiviert: Uhrzeit wird vom empfangenen Sat-Signal übernommen. Deaktiviert: Manuelle Einstellung Zeitzone • Bei aktivierter automatischer Zeiteinstellung können Sie hier die Zeitzone einstellen. Deutschland Winter: GMT +1 Deutschland Sommer: GMT +2 Datum •...
  • Seite 58 nach wie vielen Minuten der Receiver automatisch in den Standby-Modus schalten soll, wenn er innerhalb der eingestellten Restlaufzeit keinen Befehl erhält. Sie haben die Auswahl zwischen 60, 120 und 180 Minuten. 2 Minuten vor Ablauf der eingestellten Restlaufzeit wird eine entsprechende Nachricht kurz eingeblendet, um Sie zu informieren.

  • Seite 59: Option (Symbol: Zahnräder)

    Option (Symbol: Zahnräder) Menüsprache • Auswahl der gewünschten Menüsprache. Untertitel Sprache • Falls eine Sendung mit Untertiteln in verschiedenen Sprachen gesendet wird, können Sie hier Ihre Auswahl treffen. Audio-Sprache • Falls eine Sendung in verschiedenen Sprachen gesendet wird, können Sie hier Ihre Sprach-Auswahl treffen.

  • Seite 60: System (Symbol: Werkzeug)

    System (Symbol: Werkzeug) Passwort einrichten • Hier können Sie ein neues Passwort einrichten. Werkseitig voreingestellt 000000. Werkseinstellung wiederherstellen • Erfordert Passworteingabe. Werkseitig 000000 Receiver auf die Werkseinstellung zurückstellen. Alle durchgeführten Änderungen werden rückgängig gemacht. Der Receiver startet im Normal-Modus im Auslieferungszustand.

  • Seite 61: Usb (Symbol: Usb-Stick) (Optional)

    USB (Symbol: USB-Stick) (optional)  Voraussetzung ist, dass ein angeschlossenes USB- Speichermedium erkannt und vom Receiver akzeptiert wird. Das angeschlossene USB-Speichermedium muss im Format FAT32 sein. Aufgrund der Vielfalt der am Markt befindlichen USB-Speichermedien können wir nicht garantieren, dass jedes angeschlossene USB-Speichermedium vom Receiver akzeptiert wird.
  • Seite 62 Multimedia • Zugang zum Portal für USB-Anwendungen. Wählen Sie die gewünschte Anwendung und drücken Sie die OK-Taste auf der Fernbedienung. Foto Das Verzeichnis der darstellbaren Bilddateien bzw. Ordner erscheint. In der rechten Bildhälfte erhalten Sie eine Bildvorschau mit Angabe von Bilddaten. Um ein Bild im Vollbild darzustellen, navigieren Sie zu diesem Bild und drücken die OK-Taste auf der Fernbedienung.
  • Seite 63 Verzeichnisses blättern. Drücken Sie die OK-Taste, um das aktuell markierte Bild im Vollbild darzustellen. Mit der EXIT-Taste verlassen Sie die Raster-Show. PVR (optional) Nicht möglich bei DSR6050HD Das Verzeichnis des USB-Speichermediums wird Ihnen dargestellt. Im Ordner PVRRECORD sind die Aufnahmen des Receivers zu finden.
  • Seite 64 Einmaliges Drücken: Pausieren der Wiedergabe. Nochmaliges Drücken: Fortsetzen der Wiedergabe / Rücklauf / Vorspulen Durch mehrmaliges Drücken erhalten Sie unterschied- liche Geschwindigkeiten.  /  Sprungtaste zur vorherigen / nächsten Aufnahme. Gelbe Funktionstaste: Markieren zum Löschen der gewählten Aufnahme. Es können mehrere Aufnahmen zum Löschen markiert werden.
  • Seite 65 Verwerfen: Bildschirm wird ausgefüllt. Diese • Wahl kann das ursprüngliche Bildformat verzerren. PVR Einstellungen (optional) • Nicht möglich bei DSR6050HD Aufnahmegerät: Eigenschaften des angeschlossenen USB-Speichermediums Formatierung. Dieser Vorgang löscht alle auf dem USB-Speichermedium gespeicherten Daten unwiderruflich. Die Formatierungsparameter sind fest vorgegeben.

  • Seite 66: Pvrready Funktion Aus Dem Normalbetrieb (Optional)

    PVRready Funktion aus dem Normalbetrieb (optional)  Voraussetzung ist, dass ein angeschlossenes USB- Speichermedium erkannt und vom Receiver akzeptiert wird. Das angeschlossene USB-Speichermedium muss im Format FAT32 sein. Aufgrund der Vielfalt der am Markt befindlichen USB-Speichermedien können wir nicht garantieren, dass jedes angeschlossene USB-Speichermedium vom Receiver akzeptiert wird.
  • Seite 67 Die markierte Aufnahme wird in der Vorschau dargestellt. Mit der roten Funktionstaste wechseln Sie in den Vollbild-Modus. Mit den PVR-Funktionstasten steuern Sie die Wiedergabe:  Einmaliges Drücken: Beenden der Wiedergabe. ► Wiedergabe-Taste. Durch Drücken dieser Taste wird die Wiedergabe der ausgewählten Aufnahme neu gestartet.
  • Seite 68 Sicherheitsabfrage mit der OK-Taste. Abbruch erfolgt durch Drücken der EXIT-Taste. Grüne Funktionstaste: Umbenennen der aktuellen Aufnahme in der erscheinenden Tastatur. Speichern durch Auswahl des OK-Felds und drücken der OK- Taste auf der Fernbedienung. Mit der EXIT-Taste verlassen Sie die Anwendung.

  • Seite 69: Tasten Mit Sonderfunktionen

    Tasten mit Sonderfunktionen MUTE Stummschaltung aktivieren und deaktivieren. ⇒ Elektronische Programmzeitschrift (Electronic Program Guide). Der EPG liefert Programminformationen in Tabellenform, falls diese vom Sender zur Verfügung gestellt werden. Es werden Informationen zur Sendezeit und zum Programminhalt geliefert.
  • Seite 70 Mit den Tasten ◄ und ► können Sie den Sender wechseln. Der Sendername wird in der Kopfzeile angezeigt. Mit der gelben und der blauen Funktionstaste blättern Sie in den Programminformationen der rechten Hälfte. Die Übernahme einer Sendung in den Timer erfolgt durch Drücken der OK-Taste, sobald die gewünschte Sendung markiert ist.

  • Seite 71: Info-Optisches Signal Zum Ausrichten Der Antenne

    Auswahl „Aufnahme“ bedeutet, dass die programmierte Sendung auf ein angeschlossenes USB- Speichermedium aufgenommen wird (optional). Abschließend mit der OK-Taste bestätigen oder mit der EXIT-Taste ohne Speicherung verlassen. Mit der INFO-Taste können Sie die aktuell programmierten Timer anzeigen und gemäß den Optionen in der Fußzeile bearbeiten.

  • Seite 72: Subtitle

    SUBTITLE Liefert ein Programm ein digitales Subtitle-Signal, können Sie es mit dieser Taste ein- bzw. ausschalten. FAVOURITE Falls Sie bereits Favoritenlisten angelegt, können Sie diese über die FAVOURITE-Taste aufrufen. Der Wechsel zwischen den Favoritenlisten erfolgt über mehrfaches Drücken der FAVOURITE-Taste. TV/RADIO Wechsel zwischen TV- und Radio-Betrieb.

  • Seite 73: Tipps Und Tricks/Probleme Lösen

    Tipps und Tricks/Probleme lösen Symptom Mögliche Ursache und Abhilfe Satellit wird Beispiel: Astra1 19,2° Ost nicht gefunden, Taste 1 (Vorprogrammierung: „Das oder Erste“) kein Signal Taste INFO 2x drücken („Das Erste“, FR11837) Qualität ist bei 0 % Den senkrechten Spiegel nach Süden ausrichten.
  • Seite 74 Frontanzeige Das System ist nicht korrekt zeigt angeschlossen. Programmplatz Prüfen Sie den Anschluss des SCART- Kabels bzw. HDMI-Kabels. TV-Gerät zeigt Das TV-Gerät ist nicht im AV- oder kein Bild an. HDMI-Modus. Schalten Sie das TV-Gerät auf den jeweiligen AV- bzw HDMI-Eingang. Schlechtes Bild, Die Antenne ist nicht genau auf den Blockierfehler,...
  • Seite 75 Software- Sollte der unwahrscheinliche Fall eines Absturz Software-Absturzes eintreten, trennen (Receiver lässt Sie den Receiver vom Stromnetz. sich nicht mehr Schließen Sie ihn nach 10 Sekunden bedienen.) wieder an. Dadurch ist das Problem in der Regel gelöst. Bitte beachten Sie: ein Software-Absturz ist keine Fehlfunktion, es tritt dadurch kein Garantiefall ein.
  • Seite 76 Bedienungsan- Auf der Homepage www.schwaiger.de leitung in steht diese Bedienungsanleitung in weiteren weiteren Sprachen zum Download bereit Sprachen (optional). Senderlisten- Auf der Homepage www.schwaiger.de Editor steht ein Senderlisten-Editor zum Download bereit. Werks- Erfolgt über den Menüpunkt System- einstellung Werkseinstellung wiederherstellen.

  • Seite 77: Entsorgen

    Entsorgen Europäische Entsorgungsrichtlinie 2002/96/EC Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt ent- sprechend der geltenden gesetzlichen Bestimmungen im Rahmen der gesetzlichen Rückgabepflicht.

  • Seite 78: Technische Daten

    Technische Daten Receiver Maße in mm (B × T × H) 220 × 175 × 45 Gewicht in Gramm Receiver 700 g Fernbedienung 80 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz Stromversorgung LNB 13/18 V GS, 0,30 A max. Spitzen Überlastungsschutz LNB-Steuerung 22 KHz ±...
  • Seite 79 USB 2.0-Schnittstelle Stromversorgung Netzteil- 220-240 V ~, 50/60 Hz Eingangsspannung Leistungsaufnahme ca. 11,5 W (Betrieb mit Single LNB) ca. 1 W (Bereitschaft) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...

  • Seite 80: Hersteller

    Hersteller Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn Deutschland Telefon: +49 (0)9101 / 702 - 2 Telefax: +49 (0)9101 / 9668 Internet: www.schwaiger.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

  • Seite 81: Garantie

    Garantie Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar. Sollte ein angeschlossenes USB-Speichermedium nicht mit dem Receiver kompatibel sein, stellt dies keinen Gewährleistungs- bzw.

  • Seite 82: Hinweis Zur Konformität

    Hinweis zur Konformität Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: • Niederspannungsrichtlinie 2006/95/EC • Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EC • Ökodesign-Richtlinie 2009/125/EC Gerätetyp/Type: Digitaler Satelliten-Receiver DSR6050HD Langenzenn, 15.08.2010 Schwaiger GmbH...

  • Seite 83: Glossar

    Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch- Koaxialer Stecker für den Anschluss von Stecker TV-Gerät oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht.
  • Seite 84 Kennnummer eines empfangenen Datenstromes Die PID’s sorgen dafür, dass ein Sender vollständig empfangen werden kann. Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt. SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver. Swap- Wechsel zwischen aktuellem und Funktion letztgesehenem Programm Transponder...
  • Seite 86 Abwicklungsformular für defekte Geräte. Absender Bitte Blockschrift in GROSSBUCHSTABEN Name Vorname Straße PLZ und Ort Telefon mit Vorwahl Model: DSR6050HD Unterschrift des Käufers Bitte eine Kopie des Kaufbeleges beilegen! Fehlerangabe:...
