Schwaiger DSR 6000 HDCI Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Schwaiger Anleitungen
  4. Empfänger
  5. DSR 6000 HDCI
  6. Bedienungsanleitung

Schwaiger DSR 6000 HDCI Bedienungsanleitung

Digitaler satelliten-receiver für hdtv
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DSR 6000 HDCI
Digitaler Satelliten-Receiver für HDTV
Bedienungsanleitung
PVR
ready
High Definition TV
1 x CI-Slot
1 x USB-SChnIttStelle

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Schwaiger DSR 6000 HDCI

Inhaltszusammenfassung für Schwaiger DSR 6000 HDCI

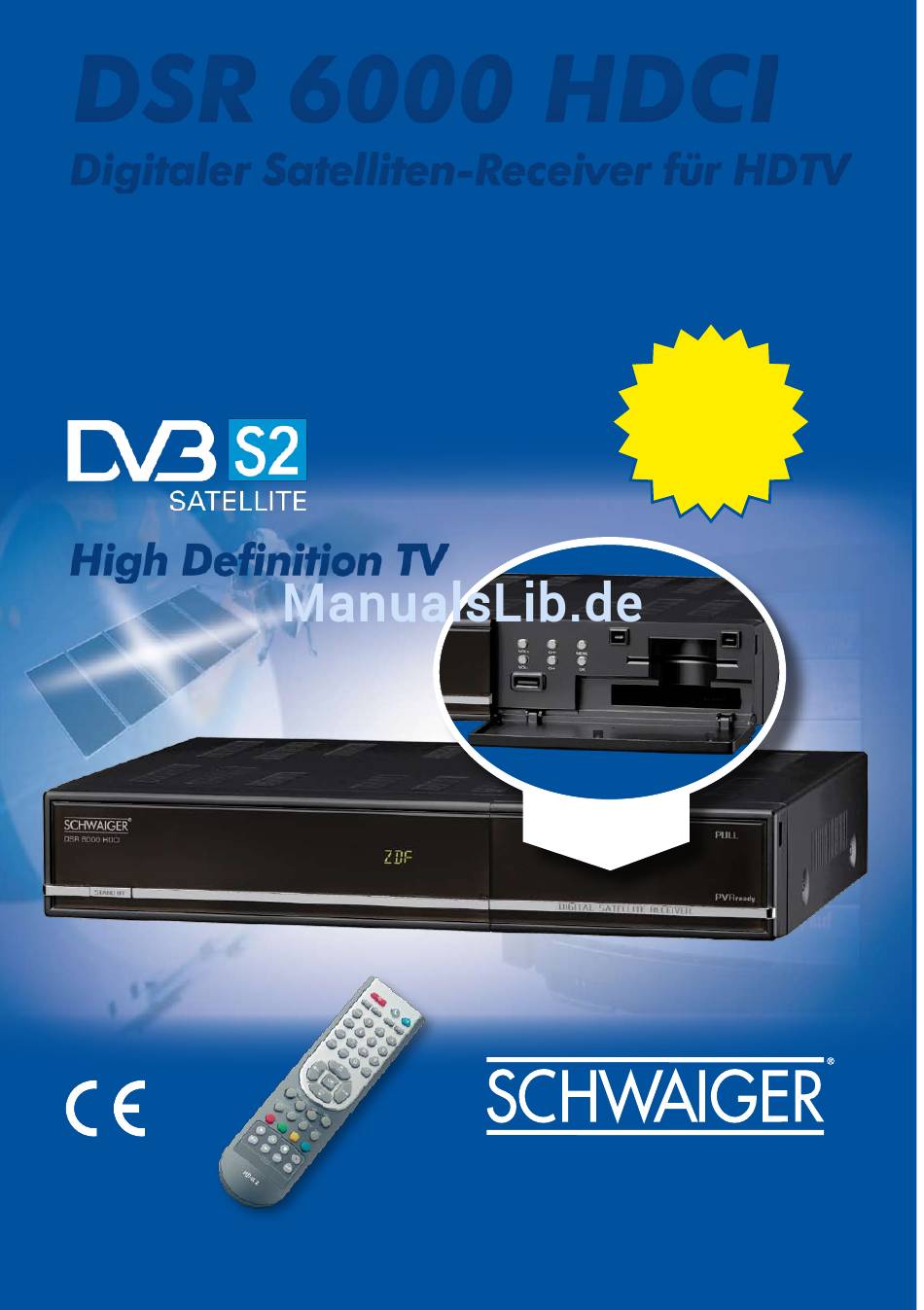

  • Seite 1 DSR 6000 HDCI Digitaler Satelliten-Receiver für HDTV Bedienungsanleitung ready High Definition TV 1 x CI-Slot 1 x USB-SChnIttStelle...
  • Seite 2 Bitte aufklappen...

  • Seite 3: Geräteübersicht

    Geräteübersicht Geräteübersicht 1. Vorderseite Receiver 1. Vorderseite Receiver MENU VOL+ VOL- 2. Rückseite Receiver 2. Rückseite Receiver CVBS HDMI OPTICAL AUDIO 3. Fernbedienung 3. Fernbedienung TV/AV INFO V-FORMAT AUDIO TELETEXT FIND LIST HD-S 2...
  • Seite 4 Geräteübersicht Geräteübersicht 1. Vorderseite Receiver 1. Vorderseite Receiver Taste/Anzeige Erklärung Taste/Anzeige Erklärung Wechsel zwischen Betriebs-Modus und Standby-Modus. Wechsel zwischen Betriebs-Modus und Standby-Modus. Halten Sie diese Taste länger als 10 Sekunden gedrückt, Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden die Werkseinstellungen wieder-hergestellt.

  • Seite 5: Die Fernbedienung

    Die Fernbedienung Sleeptimer Aufrufen des Sleeptimer-Menüs MUTE Ton-Stummschaltung Lautstärke senken Lautstärke erhöhen 0–9 Programm direkt auswählen, Zifferneingabe RECALL Wechsel auf das zuvor gewählte Programm Ein Programmplatz weiter / Cursor-Bewegung aufwärts VOL ► Lautstärke anheben / Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen. Im Menü: bestätigen.
  • Seite 6 Digitaler HD Satelliten-Receiver DSR6000 HDCI PVRready DSR6000 HDCI PVRready DSR6000 HDCI PVRready DSR6000 HDCI PVRready Bedienungsanleitung Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Version 1.0, 23.07.2008 Lieber Kunde, im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren Receiver nach Gebrauch an der Rückseite am Netzschalter auszuschalten.

  • Seite 7: Vorwort

    Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen HD Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver •...

  • Seite 8: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ................3 Gestaltungsmerkmale ...........3 Inhaltsverzeichnis............4 Sicherheitshinweise ............7 Grundlegende Sicherheitshinweise ......7 Erläuterung der Sicherheitshinweise ......11 Bestimmungsgemäßer Gebrauch ........11 Lieferumfang ..............12 Beschreibung...............13 Receiver anschließen ..........17 Das LNB-Kabel montieren ..........18 Anschluss mit HDMI-Kabel ..........21 Anschluss mit YUV-Komponenten-Kabel (YPbPr- Komponenten) ...............23 Anschluss mit SCART-Kabel .........26 Anschluss mit Cinch-Kabel ..........28 Anschluss eines Audio-Digital-Receivers.......30 Die Antenne anschließen und grob ausrichten ....32...
  • Seite 9 Benutzer-Oberfläche auf dem TV-Bildschirm....49 In den Menüs navigieren..........49 Menüaufbau..............51 Programme editieren (Symbol: Stift & Papier) ....54 Installation (Symbol: Werkzeug) ........59 Systemeinstellung (Symbol: Zahnrad) ......73 PVR (Symbol: Filmrolle)..........85 Common Interface (Symbol: Schlüssel)......93 Spiele (Symbol: Tetris-Elemente) ........94 PVR Funktionen und Bedienung ........95 Übersicht der Tasten mit PVR Funktionen auf der Fernbedienung...............96 Tastenbezeichnung ............97...
  • Seite 10 Demontieren...............119 Reinigen..............119 Tipps und Tricks/Probleme lösen ......120 Einzelsuche/Satellit nach Sender durchsuchen ...120 Manueller Sendersuchlauf ...........120 Entsorgen ..............126 Technische Daten ............127 Hersteller ..............129 Garantie ..............129 Konformitätserklärung ..........131 Glossar ...............132...

  • Seite 11: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.
  • Seite 12 • Schrauben Sie bei Gewitter das LNB-Kabel vom Receiver ab. • Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
  • Seite 13 Richtiger Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Vermeiden Sie die Nähe von: - Wärmequellen, wie z. B. Heizkörpern, - offenem Feuer, wie z. B. Kerzen, - Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern. - Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver.
  • Seite 14 Der richtige Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. • Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.

  • Seite 15: Erläuterung Der Sicherheitshinweise

    Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen: Gefahr! Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden. Achtung! Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden. Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers. Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von digitalen Satelliten- Programmen im privaten Bereich.

  • Seite 16: Lieferumfang

    Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren. Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V (ohne Abb.) Bedienungsanleitung (ohne Abb.)

  • Seite 17: Beschreibung

    Beschreibung Mit dem Receiver können Sie digitale Satelliten- Programme (free-to-air) über eine Satelliten-Antenne empfangen. Ihr Receiver ist auch zum Empfangen von verschlüsselten Programmen geeignet. In diesem Fall benötigen Sie eine Smartcard und ein CI-Modul (nicht im Lieferumfang). Das Benutzen von Pay-TV ohne gültiges Abonnement bzw.
  • Seite 18 Alle Receiver-Einstellungen können Sie leicht über die Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm vornehmen. Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: • deutsch • griechisch • italienisch • spanisch • türkisch • polnisch • kroatisch • tschechisch • slowenisch • slowakisch • englisch •...
  • Seite 19 Weitere Ausstattungsmerkmale: • HDTV & SDTV • Software-Update via Satellit ASTRA1 19,2° E, oder über den RS232-Anschluss auf der Geräterückseite. • Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten • Speichern des zuletzt gesehenen Programms (Last Station Memory) • LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 500 mA •...
  • Seite 20 • Digitaler optischer Audio-Ausgang • 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (TV & VCR) • YPbPr (Komponenten-Ausgang) • Im Standby-Betrieb Durchschleif-Funktion zum Anschluss eines Analog-Receivers (loop through) • Digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display) • Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.

  • Seite 21: Receiver Anschließen

    Receiver anschließen Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen. Das Koaxial-Kabel gehört nicht zum Liefer- umfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß...

  • Seite 22: Das Lnb-Kabel Montieren

    Das LNB-Kabel montieren (vgl. Montage-Schema auf der nachfolgenden Seite) Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider. Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden. Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
  • Seite 23 Es darf kein Drahtgeflecht hinten am Stecker- Ende überstehen. Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.
  • Seite 24 Montage-Schema Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

  • Seite 25: Anschluss Mit Hdmi-Kabel

    Anschluss mit HDMI-Kabel Wenn Sie ein TV-Gerät mit einem HDMI-Anschluss besitzen, können Sie dieses über den HDMI-Anschluss am Receiver anschließen. Dazu benötigen Sie ein HDMI- Kabel. Verbinden Sie das HDMI-Kabel mit dem HDMI- Anschluss am TV-Gerät. Beachten Sie die Hinweise in der Bedienungsanleitung des TV-Geräts.

  • Seite 26: Anschluss-Schema

    Anschluss-Schema...

  • Seite 27: Anschluss Mit Yuv-Komponenten-Kabel (Ypbpr-Komponenten)

    Anschluss mit YUV-Komponenten-Kabel (YPbPr- Komponenten) Wenn Sie ein TV-Gerät mit YUV-Anschlüssen (YPbPr- Komponenten) besitzen, können Sie dieses über den YPbPr Komponenten-Ausgang am Receiver anschließen. Dazu benötigen Sie ein YUV-Komponenten-Kabel (YPbPr). Verbinden Sie die Stecker des YUV-Komponenten- Kabels mit den entsprechenden Anschlüssen am TV- Gerät.
  • Seite 28 entsprechende Anschluss-Schema finden Sie auf den folgenden Seiten. Das YUV-Komponenten-Kabel und das optische Audio-Kabel gehören nicht zum Lieferumfang. Beachten Sie die Hinweise in der Bedienungsanleitung des Video-Recorders. Dieser YUV-Komponenten-Ausgang ist ein besonders hochwertiger Ausgang und speziell geeignet für Flachbildschirme, Plasma TV-Geräte oder Videoprojektoren (Beamer).
  • Seite 29 Anschluss-Schema...

  • Seite 30: Anschluss Mit Scart-Kabel

    Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR “ am Receiver. Verbinden Sie das Scart-Kabel mit dem Video-Gerät.
  • Seite 31 Anschluss-Schema...

  • Seite 32: Anschluss Mit Cinch-Kabel

    Anschluss mit Cinch-Kabel Verbinden Sie den Cinch-Anschluss „CVBS“ am Receiver mit dem Video-Eingang am TV-Gerät. Verbinden Sie die Cinch-Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen des TV-Geräts. Das Cinch-Kabel gehört nicht zum Lieferumfang. Wenn Sie Ihren Receiver über die Cinch- Anschlüsse „AUDIO-L“...
  • Seite 33 Anschluss-Schema...

  • Seite 34: Anschluss Eines Audio-Digital-Receivers

    Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio- Digital Receiver mit dem optischen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

  • Seite 35: Anschluss Optischer Digitalausgang

    Anschluss optischer Digitalausgang Ziehen Sie die Schutzkappe aus der Buchse „OPTICAL“ am Receiver. Stecken Sie das optische Kabel in den Anschluss „OPTICAL“ am Receiver. Verbinden Sie das optische Kabel mit dem Audio- Digital-Receiver. Anschluss-Schema...

  • Seite 36: Die Antenne Anschließen Und Grob Ausrichten

    Die Antenne anschließen und grob ausrichten Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen. Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne. Achtung! Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.
  • Seite 37 Süden Süden Osten Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen. In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 ° E, Eutelsat Hotbird 13 ° E, Türksat 42 ° E. Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.
  • Seite 38 korrekt hergestellt wurden, können Sie die Geräte einschalten. Erster Schritt: Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart- Verbindung muss das TV-Gerät auf dem richtigen AV- Kanal sein. Zweiter Schritt: Schalten Sie nun den Receiver ein.
  • Seite 39 Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A). Süden Zeichnung A Zeichnung B Drehen Sie nun Ihre Antenne unter Beobachtung des TV- Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 °...
  • Seite 40 Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie hierfür oben an der Antenne.
  • Seite 41 Signalqualität für den optimalen Empfang relevant ist. Ab einem Wert von 50% ist ein Empfang gewährleistet. Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

  • Seite 42: In Betrieb Nehmen

    In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
  • Seite 43 Achtung! Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll. Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung.

  • Seite 44: Der Receiver

    Der Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein. Stecken Sie den Netz-Stecker des Receivers in die Netz-Steckdose.

  • Seite 45: Ci-Modul Einlegen Und Entfernen

    CI-Modul einlegen und entfernen Ihr Receiver ist auch zum Empfangen von verschlüsselten Programmen geeignet. In diesem Fall benötigen Sie eine Smartcard und ein CI-Modul (nicht im Lieferumfang enthalten). Achtung! Bei Einführen und Entfernen des CI-Moduls und der Smartcard muss der Receiver am Netzschalter ausgeschaltet sein.
  • Seite 46 Schalten Sie nun den Receiver in den Betriebsmodus. Bei Bedarf können Sie den Hauptmenüpunkt Common Interface aktivieren. Zum Entfernen des CI-Moduls drücken Sie den Stift, der auf der rechten Seite des CI-Slots bei korrektem Einsetzten des CI-Moduls erscheint. Ziehen Sie nach Drücken des Stifts das CI-Modul mit der gegebenen Sorgfalt aus dem CI-Slot heraus.

  • Seite 47: Usb-Schnittstelle

    USB-Schnittstelle Sie können an Ihren Receiver ein externes USB- Speichermedium anschließen. Beachten Sie, dass aufgrund der Angebotsvielfalt an externen USB-Speichermedien der Receiver nicht alle Geräte erkennt. Sie können über das USB-Speichermedium die folgenden Vorgänge durchführen: PVR-Funktionen • Software-Update • Senderlisten-Update •...
  • Seite 48 Drücken Sie jetzt die USB-Taste auf der Fernbedienung des Receivers. Das USB-Menü erscheint und kann verwendet werden. Zum Entfernen des USB-Speichermediums und Verlassen des USB-Menüs drücken Sie erneut die USB-Taste auf der Fernbedienung, so dass das USB- Menü ausgeblendet wird. Achtung! Entfernen Sie das externe USB-Speichermedium nur dann, wenn das USB-Menü...
  • Seite 49 Erklärung der USB-Menüpunkte Symbol: Erklärung: Auflistung aller sich auf dem USB- Speichermedium befindenden Dateien. Symbol: Erklärung: Auflistung aller sich auf dem USB- Speichermedium befindenden Betriebs- Software-Dateien des Typs .rs232. Symbol: Erklärung: Auflistung aller sich auf dem USB- Speichermedium befindenden Bilddateien. Das Informationslaufband zeigt Ihnen die Tasten, mit denen Sie im USB-Menü...

  • Seite 50: Durchführen Eines Software-Updates Über Die Usb-Schnittstelle

    Durchführen eines Software-Updates über die USB-Schnittstelle Ausgehend von einem lesbaren, eingesteckten USB- Speichermedium und aktiviertem USB-Menü wird der Vorgang im Folgenden erklärt. Markieren des USB-Menüpunkts mit den Tasten CH▲ und CH▼. Es erscheinen alle sich auf dem USB-Speichermedium befindenden Betriebs-Software- Dateien des Typs .rs232.
  • Seite 51 Es erscheint das Software-Update-Menü. Um den Update-Vorgang zu starten, drücken Sie die rote Funktionstaste. Den Status des Update-Vorgangs erkennen Sie an der Fortschrittleiste. Sobald diese 100 % erreicht hat, schaltet der Receiver ab und startet automatisch neu. Damit ist der Update-Vorgang abgeschlossen.

  • Seite 52: Bedienen

    Bedienen Bildschirm-Einblendungen bei einem Programm- wechsel Bei einem Programm-Wechsel wird am Bildschirm eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Aktive Programmliste Empfangener Satellit Programmplatz & Programmname Aktuelles Datum Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“) Wird angezeigt, wenn der gewählte Sender Teletext TXT- anbietet.

  • Seite 53: Benutzer-Oberfläche Auf Dem Tv-Bildschirm

    Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (HDMI, SCART, YPbPr oder CINCH) verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt.
  • Seite 54 Die jeweilige Belegung der farbigen Funktions- tasten wird Ihnen in den einzelnen Menüs angezeigt. Beispiel: Receiver auf Sommerzeit einstellen. Taste MENU, Hauptmenüpunkt Systemeinstellung auswählen, Taste OK, Untermenüpunkt Lokalzeit auswählen, Taste OK. Bei Punkt GMT Verwendung die Option „Ja“ auswählen. Bei Punkt GMT Abweichung den für Ihre Zeitzone gültigen Wert einstellen, Deutschland „GMT +01:00“.

  • Seite 55: Menüaufbau

    Menüaufbau Hauptmenü Untermenü Erläuterung Programme TV- Kanal-Liste Personalisieren der editieren bzw. TV- bzw. Radio- (Symbol: Radio-Kanal-Liste Kanäle Stift & Papier) Seite: 54 Seite: 54 Installation Satellit Seite: 60 (Symbol: DiSEqC Seite: 61 Werkzeug) Motorsteuerung Seite: 62 Seite: 59 Antennen- Seite: 65 Einstellungen...
  • Seite 56 Transponder Seite: 67 editieren Einzelsuche Seite: 70 Mehrfachsuche Seite: 71 Systemein- Sprache Seite: 73 stellung Teletextmodus Seite: 74 (Symbol: Kindersicherung Seite: 75 Zahnräder) Lokalzeit Seite: 77 Seite: 73 Timerübernahme Seite: 78 A/V-Einstellung Seite: 80 Datenübertragung Seite: 81 Software Update Seite: 82 Systeminformationen Seite: 84 Werkseinstellung...
  • Seite 57 Spiele Fünf Seite: 94 (Symbol: Tetris- Snake Seite: 94 Elemente) Tetris Seite: 94 Seite: 94 Boxman Seite: 94...

  • Seite 58: Programme Editieren (Symbol: Stift & Papier)

    Programme editieren (Symbol: Stift & Papier) Dieser Hauptmenüpunkt kann passwortgeschützt werden. Erklärung hierfür im Hauptmenüpunkt „Systemeinstellung - Kindersicherung“. Bitte finden Sie zusätzlich auf Seite 111 die Sonderfunktionen der OK-Taste erklärt. Hier wird u.a. beschrieben, wie Sender einer Favoritenliste zugeordnet werden, Listen sortiert werden und nach Sendern gesucht wird.
  • Seite 59 Wählen Sie eine der folgenden Editieroptionen durch drücken der entsprechenden farbigen Funktionstaste vor. Das farbige Feld der vorausgewählten Editieroption wird hochgesetzt. o Rote Funktionstaste „Name“: Der Name des Kanals kann im erscheinenden Tastaturfenster geändert werden. Mit der EXIT-Taste nach Änderung des Namens das Tastaturfeld verlassen.
  • Seite 60 o Grüne Funktionstaste „Sperren“: Nach Pass- worteingabe wird das farbige Feld aktiviert. Den vorgewählten Sender sperren Sie nun durch Drücken der OK-Taste. Der Kanal wird mit dem Lock-Symbol markiert. Weitere Kanäle sperren Sie durch entsprechende Markierung und erneutem Drücken der OK-Taste. Die Funktion „Sperren“ deaktivieren Sie durch Drücken der grünen Funktionstaste.
  • Seite 61 o Gelbe Funktionstaste „Bewegen“: Beim vorausgewählten Kanal erscheint ein Fadenkreuz. Bewegen Sie diesen Kanal auf den gewünschten Programmplatz und drücken die Sie OK-Taste. Die Funktion ist anschliessend sofort deaktiviert, um unbeabsichtigte Bewegungen zu verhindern. Sie können zusätzlich zum vorausgewählten Kanal weitere Kanäle gleichzeitig in einem Schritt bewegen.
  • Seite 62 o Blaue Funktionstaste „Löschen“: Der vorgewählte Kanal wird durch Drücken der OK-Taste mit dem Delete-Symbol markiert. Er ist nun zum Löschen vorbereitet. Diesen Schritt können Sie für mehrere Kanäle nun wiederholen. Drücken Sie nun die blaue Funktionstaste erneut, ist die Funktion löschen wieder deaktiviert.

  • Seite 63: Installation (Symbol: Werkzeug)

    Installation (Symbol: Werkzeug) In diesem Hauptmenüpunkt haben Sie zum einen die Möglichkeit, einen Satelliten nach (neuen) Sendern abzusuchen. Zum anderen können Sie den Receiver auf eine Mehr-Satellitenanlage abstimmen. Dieser Hauptmenüpunkt kann passwortgeschützt werden. Erklärung hierfür im Hauptmenüpunkt „Systemeinstellung – Kindersicherung“. Im Feld unterhalb der Menüpunkte werden die ersten neun der im Menüpunkt „Satellit“...
  • Seite 64 Satellit • Satellit Satellitenauswahl Über die OK-Taste öffnen Sie die Satelliten-Liste; durch die OK-Taste aktivieren Sie den jeweiligen Satellit; alle mit einem Haken gekennzeichneten Satelliten sind aktiviert; mit der EXIT-Taste schließen Sie die Liste; mit den Tasten V+ und V- wählen Sie den gewünschten Satellit aus...
  • Seite 65 DiSEqC • DiSEqC Falls Ihr Receiver an eine Mehr-Satellitenanlage angeschlossen ist, müssen hier entsprechende Einstellungen getroffen werden. Entsprechend der Belegung am Sat-Verteiler ist die Zuordnung zwischen diesem Untermenüpunkt und dem Untermenüpunkt „Satellit“ (oben) zu treffen. Beispiel: Astra 19,2° Ost und Hotbird 13° Ost Doppel- Empfang Astra 19,2°...
  • Seite 66 Motorsteuerung • Wenn Sie eine Antenne mit einem DiSEqC-Motor anschließen, können die entsprechenden Parameter unter diesem Untermenüpunkt eingestellt werden. Achtung! Die maximale Strombelastung des Antennen- anschlusses darf 500 mA Maximalbelastung und 300 mA Dauerbelastung nicht übersteigen. Beachten Sie die Bedienungsanleitung des DiSEqC- Motors! Zur Installation eines DiSEqC1.2- Motors wählen Sie im Untermenüpunkt „Motorsteuerung“...
  • Seite 67 Das DiSEqC1.2-Menü öffnet sich: Satellit Vorausgewählter Satellit Die Vorauswahl des Satelliten, dessen Position gespeichert werden soll, erfolgt im Menüpunktpunkt „Installation – Satellit“. TP(Freq/SR) Mit den Tasten V+ und V- kann eine auf diesem Satellit vorgespeicherte Frequenz ausgewählt werden. Begren- Möglichkeit der Begrenzung des Drehbereichs zungsein- zwischen Ost und West.
  • Seite 68 Dann die Drehung mit der OK-Taste einleiten. Solange die Antenne dreht, erscheint die entsprechende Meldung, siehe Pfeil. Ist das richtige Signal gefunden, bleibt die Antenne an dieser Positon stehen. Bei Verlassen des Menüs mit der EXIT-Taste wird diese Position gespeichert. Schrittweise Feinjustierung der Antennenposition drehen...

  • Seite 69: Antenneneinstellungen

    Antennen-Einstellungen • Antennen- Dieser Untermenüpunkt dient der Konfiguration Einstellungen des angeschlossenen LNBs. Standardeinstellung ist: LNB-Typ: Universal1 High L.O.: 10600 Low L.O.: 9750 Satellit Mit den Tasten V+ und V- wählen Sie den gewünschten Satellit aus. LNB- Aktivieren/Deaktivieren Stromver- Wenn der Receiver an eine sorgung Einkabel-Mehrfachanlage angeschlossen ist, kann hier...
  • Seite 70 22KHz 22KHz-Aktivierung (Hinweis: bei LNB-Typ Universal1 erfolgt die Aktivierung automatisch)

  • Seite 71: Transponder Editieren

    Transponder editieren • Transponder Dieser Untermenüpunkt dient dem manuellen editieren Sendersuchlauf. Es können hier ferner neue Transponder (=Frequenz) hinzugefügt bzw. gelöscht werden. Nach gewünschter Einstellung der folgenden Punkte wird der Suchlauf mit der roten Funktionstaste gestartet (siehe hierzu nachfolgende Tabelle „Suchmodus“). Einen kompletten, im Punkt TP-Index gewählten Transponder, löschen Sie durch Drücken der grünen Funktionstaste und...
  • Seite 72 TP Index Aktuelle Frequenzen der jeweiligen Satelliten sind bereits vorprogrammiert. Mit den Tasten V+ und V- wählen Sie die gewünschte Frequenz. Eine neue Frequenz legen Sie an, indem Sie die blaue Funktionstaste drücken. Frequenz Bei Vorauswahl eines vorprogrammierten TP Index ist der Wert eingestellt.
  • Seite 73 Polarität eingestellt. Übertragung Bei Vorauswahl eines vorprogrammierten TP Index ist der Wert eingestellt. Bei Anlage eines neuen TP- Index (über blaue Funktionstaste) wird hier über die Tasten V+ und V- die Übertragungsart eingestellt. Fehler- Bei Vorauswahl eines korrektur vorprogrammierten TP Index ist der Wert eingestellt.

  • Seite 74: Einzelsuche

    Einzelsuche • Einzelsuche Der im Untermenüpunkt „Satellit“ ausgewählte Satellit wird einzeln durchsucht. Der Suchvorgang wird mit der OK-Taste gestartet. Der Fortschritt bei der Einzelsuche wird anhand des Balkens am unteren Rand des erscheinenden Fensters angezeigt. Die Tabelle zum Suchmodus auf Seite 72 erklärt dieses Fenster.
  • Seite 75 Mehrfachsuche • Mehrfach- Alle im Untermenüpunkt „Satellit“ mit einem suche Haken aktivierten Satelliten werden durchsucht. Der Suchvorgang wird mit der OK-Taste gestartet. Der Fortschritt bei der Mehrfachsuche wird anhand des Balkens am unteren Rand des erscheinenden Fensters angezeigt. Die Tabelle zum Suchmodus auf Seite 72 erklärt dieses Fenster.
  • Seite 76 Tabelle zu Suchmodus Punkt Wert Beschreibung Suchmodus FTA+SCR Suchen nach unverschlüsselten (FTA) und verschlüsselten Sendern. Suchen nur nach unverschlüsselten (FTA) Sendern. Service- Alle Suchen nach TV- und Radio- Filter Sendern. Suchen nur nach TV-Sendern. Radio Suchen nur nach Radio-Sendern. Aktivieren/Deaktivieren Intelligenter Sendersuchlauf: bei aktiviertem NIT werden „verwandte“...

  • Seite 77: Systemeinstellung (Symbol: Zahnrad)

    Systemeinstellung (Symbol: Zahnrad) Sprache • Sprachauswahl des Menüs über die Tasten V+ und...
  • Seite 78 Teletextmodus • Teletext Bei dieser Auswahl wird bei Drücken der TELETEXT-Taste der Teletext angezeigt. Untertitel Bei dieser Auswahl wird bei Drücken der TELETEXT-Taste der senderabhängig übertragene Untertitel angezeigt. Hinweis: Verlassen der Untertitel-Funktion durch Drücken der EXIT-Taste.
  • Seite 79 Kindersicherung • Passworteingabe erforderlich! Kanalsperre Aktivieren / Deaktivieren der Sperre von entsprechend gekennzeichneten TV- oder Radio- Sendern im Hauptmenüpunkt „Programme editieren“. Menü- Aktivieren / Deaktivieren des Passwortschutzes Sperre der Hauptmenüpunkte „Programme editieren“ und „Installation“.
  • Seite 80 Passwort Individuelles Passwort festlegen. Das Passwort ändern ist immer eine vierstellige Zahl. Schritt 1: Neues Passwort eingeben. Schritt 2: Neues Passwort bestätigen. Nach korrekter Bestätigung in Schritt 2 ist das neue Passwort aktiv. Bitte notieren Sie sich das neue Passwort. Sollten Sie das Passwort vergessen haben, kontaktieren Sie die Service-Hotline.
  • Seite 81 Lokalzeit • Einstellen der Uhrzeit des Receivers. Punkt Beschreibung GMT Verwendung Aktivieren / Deaktivieren GMT Abweichung Einzustellen abhängig des Standorts/Region. Deutschland: GMT+01:00 Sommerzeit Aktivieren / Deaktivieren Jahr automatisch Monat automatisch automatisch Stunde automatisch Minute automatisch...
  • Seite 82 Timerübernahme • Der Timer dient dazu, den Receiver zu einer ge- wünschten Uhrzeit einzuschalten, auszuschalten oder auf einen bestimmten Sender umzuschalten. Es können 10 unterschiedliche Ereignisse vorprogrammiert werden. Beispiele: - Timer für Nachrichten täglich um 20.00 Uhr - Umschalten auf ein bestimmtes Programm zu einem bestimmten Zeitpunkt, zu welchem über den VCR-Scart-Anschluss auf ein Video-Gerät das bestimmte Programm aufgenommen werden...
  • Seite 83 Punkt Beschreibung Timer Nr. Auswahl des zu programmierenden Timers Aktivieren Aktivieren / Deaktivieren der zu programmierenden Timer Nr. Kanal Nr. Auswahl des Speicherplatzes des Senders mit den Tasten 0-9, auf dem das Ereignis gesendet wird, welches über den Timer programmiert wird. Kanal automatisch nach Auswahl der Kanal Nr.
  • Seite 84 A/V-Einstellung • Punkt Beschreibung TV-Modus Auswahl der Fernseh-Norm. Voreinstellung: Automatisch (Empfehlung: bitte nicht ändern!) Bildschirmformat Auswahl des Bildschirmformats Voreinstellung: 4:3 Video-Signal CVBS ist fix eingestellt (nur für TV-Scart). Auflösung Einstellung der Video-Auflösung (nur für HDMI). Hinweis: die Video-Auflösung kann auch direkt über die V-Format-Taste auf der Fernbedienung erfolgen.
  • Seite 85 Datenübertragung • In diesem Menüpunkt können Sie einen Datenaustausch zwischen zwei Receivern von diesem Typ durchführen. Die Verbindung der Receiver erfolgt über die RS232- Schnittstelle an der Geräterückseite. Sie benötigen ein Nullmodem-Kabel, PIN 2 und 3 gekreuzt. Es können entsprechend der Einstellung die folgenden Daten übertragen werden: Einstellung Datenart...
  • Seite 86 Software-Update • Hier kann das Update über den Satellit Astra 19,2° Ost durchgeführt werden. Die entsprechenden Parameter sind voreingestellt. Das Update wird mit Bestätigung des Punkts „Software Update“ gestartet, der Fortschritt wird angezeigt. Findet der Receiver eine aktuellere Software, folgen Sie bitte den Anweisungen auf dem Bildschirm.
  • Seite 87 Wenn auf dem Receiver die aktuellste Software implementiert ist, bzw. aktuell kein Update über den Satellit aktiviert ist, so erscheint die folgende Meldung: Drücken Sie die EXIT-Taste auf der Fernbedieung, um den Receiver unverändert neu zu starten. Wenn Sie an dieser Stelle die OK-Taste drücken, wird der Update-Vorgang wiederholt.
  • Seite 88 Systeminformationen • Hier werden Informationen zum Receiver gezeigt. Halten Sie diese Daten bereit, wenn Sie unsere Service- Hotline kontaktieren. Werkseinstellung • Passworteingabe erforderlich! Punkt Beschreibung Werksein- Receiver auf die Werkseinstellung zurückstellen. stellung Alle Änderungen werden rückgängig gemacht. Hinweis: Halten Sie die Standby-Taste (Pfeil) an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt halten, werden die Werkseinstellungen ebenfalls wieder...

  • Seite 89: Pvr (Symbol: Filmrolle)

    PVR (Symbol: Filmrolle) PVR Aufnahmen • Diese Liste zeigt Ihnen die gespeicherten lesbaren Video-Aufnahmen des angeschlossenen USB- Speichermediums. Der Receiver kann nur Video-Aufnahmen wieder- geben, die auf diesem Modelltyp aufgenommen worden sind.
  • Seite 90 Die folgenden Informationen über die jeweils markierte Video-Aufnahme werden Ihnen angezeigt: Programm: Name des Kanals der Video-Aufnahme Aufnahme Zeit: Datum der Aufnahme Aufnahme Dauer: Zeit der Aufnahme Wie in der Fußzeile gezeigt, haben Sie die folgenden Möglichkeiten, mit der Fernbedienung zu steuern: CH▲/CH▼: Navigieren der Markierung OK: Wiedergabe der markierten Video-Aufnahme EXIT: Das Menü...
  • Seite 91 Timer Liste • Über die PVR-Taste auf der Fernbedienung können Sie diese Funktion direkt aufrufen. In diesem Menüpunkt können Sie Aufnahmen auf das angeschlossene externe USB-Speichermedium program- mieren.
  • Seite 92 Um ein neues Ereignis zu programmieren, drücken Sie die grüne Funktionstaste auf der Fernbedienung. Es erscheint das folgende Menü: Die Werte des aktuell gesehen Programms sind in diesem Menü aufgeführt. Geben Sie hier die entsprech- enden Werte des Ereignisses, welches Sie zur Aufnahme auf ein USB-Speichermedium programmieren wollen, ein und bestätigen Sie die Ereigniseingabe mit OK.
  • Seite 93 Aufnahme immer etwas länger laufen zu lassen, um nicht den Schluss „abzuschneiden“. Beim Punkt Wiederholung können Sie auswählen ob ein Ereignis • einmal (z.B. Spielfilm) • täglich (z.B. Nachrichten immer zur gleichen Tageszeit) • wöchentlich (z.B. Serie immer zur gleichen Zeit um am gleichen Tag während der Woche) aufgenommen werden soll.
  • Seite 94 Aktuelle Aufnahme • In diesem Menü erhalten Sie Informationen über die aktuell laufende Aufnahme auf das externe USB- Speichermedium. Mit der roten Funktionstaste können Sie die aktuelle Aufnahme pausieren. Mit der grünen Funktionstaste setzen Sie die Aufnahme fort. Sie können in diesem Menü die Aufnahme-Dauer ändern. Mit der gelben Funktionstaste wird diese Änderung gespeichert.
  • Seite 95 USB HDD Formatierung • Über diese Funktion können Sie das angeschlossene USB-Speichermedium formatieren. Die Formatierung wird im Format FAT32 durchgeführt. Zum Starten der Formatierung bestätigen Sie die Sicherheitsabfrage. Sobald der Formatierungsvorgang abgeschlossen ist, erscheint die entsprechende Meldung. Achtung! Entfernen Sie das externe USB-Speichermedium nicht während des Formatierungsvorgangs.
  • Seite 96 USB HDD sicher entfernen • Um das angeschlossene externe USB-Speichermedium sicher zu entfernen, wählen Sie diesen Menüpunkt und drücken die OK-Taste auf der Fernbedienung. Bestätigen Sie die Sicherheitsabfrage. Sobald die entsprechende Nachricht erscheint, können Sie das externe USB- Speichermedium vom Receiver entfernen. Achtung! Entfernen Sie das externe USB-Speichermedium immer wie oben beschrieben.

  • Seite 97: Common Interface (Symbol: Schlüssel)

    Common Interface (Symbol: Schlüssel) Ihr Receiver ist auch zum Empfangen von verschlüsselten Programmen geeignet. In diesem Fall benötigen Sie eine Smartcard und ein CI-Modul (nicht im Lieferumfang enthalten). Bei deren Verwendung werden weitere Menüs freigegeben. Befolgen Sie dabei die Hinweise im Bildschirmmenü des Receivers und die Hinweise des Kartenanbieters.

  • Seite 98: Spiele (Symbol: Tetris-Elemente)

    Spiele (Symbol: Tetris-Elemente) Untermenü Beschreibung Fünf Bilden Sie vor Ihrem Gegner eine Reihe aus fünf Spielsteinen. Diese kann vertikal, diagonal oder horizontal sein. Snake Ziel ist, die Schlange so lange wie möglich durch Aufsammeln der Elemente anwachsen zu lassen. Tetris Ziel ist es, die fallenden Bausteine immer so zu drehen, dass diese ohne Lücken eine Mauer bilden.

  • Seite 99: Pvr Funktionen Und Bedienung

    PVR Funktionen und Bedienung Um die PVR-Funktionen Ihres Receivers nutzen zu können, muss ein externes USB-Speichermedium an den Receiver ordnungsgemäß angeschlossen sein. Sobald ein externes USB-Speichermedium angeschlossen wird, wird dieses überprüft und kann verwendet werden, wenn es vom Receiver erkannt (siehe folgende Abbildung).

  • Seite 100: Übersicht Der Tasten Mit Pvr Funktionen Auf Der Fernbedienung

    Übersicht der Tasten mit PVR Funktionen auf der Fernbedienung Tastenfeld mit PVR Funktionen...

  • Seite 101: Tastenbezeichnung

    Tastenbezeichnung Stop Pause Wiedergabe Aufnahme Timer- liste Zurückspulen Vorwärts- spulen Aufnahmen- liste Wiedergabe einer Aufnahme Um eine sich in der Aufnahmenliste befindenden Aufnahme wiederzugeben, drücken Sie die Taste Auf- nahmenliste. Wählen Sie in der Aufnahemliste die gewünschte Aufnahme mit den Tasten CH▲und CH▼ und drücken Sie dann die OK-Taste auf der Fernbedienung.
  • Seite 102 Wiedergabe wieder aufzunehmen drücken Sie die Wiedergabetaste. Während der Wiedergabetaste können Sie mit den entsprechenden Tasten zurück- und vorwärtsspulen. Während der Wiedergabe sind die farbigen Funktionstasten wie folgt belegt (Jump- Funktionen): • Rot: großer Schritt zurück • Grün: kleiner Schritt zurück •...

  • Seite 103: Aufnehmen Einer Sendung

    Aufnehmen einer Sendung Um eine laufende Sendung/ein Ereignis auf ein externes USB-Speichermedium aufzunehmen, drücken Sie die Aufnahme-Taste auf der Fernbedienung. Zur Bestätigung erscheint ein Hinweis-Zeichen auf dem Bildschirm, welches nach kurzer Zeit wieder ausge- blendet wird. Die Aufnahme ist werkseitig auf eine Dauer von 3 Stunden eingestellt.

  • Seite 104: Programmierung Einer Aufnahme Auf Ein Externes Usb-Speichermedium

    Programmierung einer Aufnahme auf ein externes USB-Speichermedium Drücken Sie die PVR-Taste. Es erscheint das folgende Menü: In dieser Liste sind alle aktuellen Vorprogrammierungen für eine Aufnahme auf das externe USB-Speichermedium aufgeführt. Die obige Abbildung enthält keinen Eintrag, es ist also aktuell kein Ereignis zur Aufnahme vorpro- grammiert.
  • Seite 105 Um ein Ereignis zu programmieren, drücken Sie an dieser Stelle die grüne Funktionstaste zum Hinzufügen eines Ereignisses in die Timer-Liste. Es erscheint das folgende Menü: Die Werte des aktuell gesehen Programms sind in diesem Menü aufgeführt. Geben Sie nun die entsprech- enden Werte des Ereignisses, welches Sie zur Aufnahme auf ein USB-Speichermedium programmieren wollen, ein und bestätigen Sie die Ereigniseingabe mit OK.
  • Seite 106 Aufnahme immer etwas länger laufen zu lassen, um nicht den Schluss „abzuschneiden“. Beim Punkt Wiederholung können Sie auswählen ob ein Ereignis • einmal (z.B. Spielfilm) • täglich (z.B. Nachrichten immer zur gleichen Tageszeit) • wöchentlich (z.B. Serie immer zur gleichen Zeit um am gleichen Tag während der Woche) aufgenommen werden soll.
  • Seite 107 Zurück im Menü Timer Liste ist das programmierte Ereignis nun aufgeführt. Sie können über die gelbe Funktionstaste die markierte Programmierung nachträglich ändern. Über die rote Funktionstaste können Sie die markierte(n) Programmierung(en) zum Löschen markieren. Über die blaue Funktionstaste markieren Sie alle Program- mierungen zum Löschen.

  • Seite 108: Timeshift (Zeitversetzes Fernsehen)

    Timeshift (Zeitversetzes Fernsehen) Mit der Timeshift-Funktion können Sie ein laufendes Programm unterbrechen und zu einem späteren Zeit- punkt weitersehen. Der Receiver nimmt das Programm auf das USB-Speichermedium auf. Das angezeigte Bild wird eingefroren, so dass Sie an dieser Stelle weiter sehen können.

  • Seite 109: Tasten Mit Sonderfunktionen

    Tasten mit Sonderfunktionen Sleeptimer/Schlafzeit Den Sleeptimer erreichen Sie im Normalbetrieb über diese Taste. Sie haben folgende Einstellmöglichkeiten: 10, 30, 60, 90, 120 Minuten. Nach dieser Zeit wechselt der Receiver automatisch in den Standby-Betrieb. Um den Sleeptimer zu deaktivieren, wählen Sie hier die Option „TIMER OFF“.

  • Seite 110: Stummschaltung

    Stummschaltung Durch Drücken der Taste wird der Ton ausgeschaltet. Durch erneutes Drücken dieser Taste wird der Ton wieder eingeschaltet. Aktivieren / Deaktivieren des USB-Menüs. Die Erklärung des USB-Menüs bzw. der USB-Schnittstelle finden Sie auf Seite 43.

  • Seite 111: Epg

    Elektronische Programmzeitschrift (Electronic Program Guide). Um die Funktion zu aktivieren, drücken Sie die EPG-Taste. Der EPG erscheint. Der EPG ist in Tabellenform aufgebaut. In der linken Spalte sind die Sendernahmen aufgeführt. In der mittleren Spalte sind deren aktuelle Sendungen mit Anfangs- und Endzeit gelistet.
  • Seite 112 Es erscheint: Um Programminformationen über den Sender des markierten Programms zu erhalten, drücken Sie die blaue Funktionstaste. Es erscheint:...
  • Seite 113 In der linken Spalte sind die Anfangs- und Endzeiten der entsprechenden Sendungen der mittleren Spalte gelistet. Dazu finden Sie in der rechten Spalte weitere Informationen über die in der mittleren Spalte markierte Sendung. In den Unterseiten der rechten Spalte können Sie mit der grünen und gelben Funktionstaste blättern.

  • Seite 114: Wechsel Zwischen Tv- Und Radio-Betrieb

    Die Programmierung zur Aufnahme eines Ereignisses auf ein USB-Speichermedium wird Ihnen auf den Seiten 100ff ausführlich erklärt. Direkte Timer-Programmierung (Timerübernahme) Drücken Sie die EPG-Taste Gewünschte Sendung markieren und die OK-Taste drücken. In diesen Timer können über den EPG nur die aktuelle oder die folgende Sendung übernommen werden.

  • Seite 115: Info

    INFO Drücken Sie einmal die INFO-Taste. Es wird Ihnen die Informationsleiste zum aktuellen Programm einge- blendet. Diese Informationsleiste wird nach einer gewissen Zeit wieder ausgeblendet. Drücken Sie die INFO-Taste solange die Informa- tionsleiste eingeblendet ist erneut, so werden zusätzliche Informationen eingeblendet. Unter anderem werden die Signalstärke und die Signalqualität angezeigt.
  • Seite 116 Es erscheint zunächst das folgende Menü: Die Programmauswahl erfolgt durch Markierung des gewünschten Senders mit den Tasten CH▲ und CH▼ und anschließender Bestätigung mit der OK-Taste. Mit den Tasten V- und V+ können Sie seitenweise die Send- liste blättern. Die Vorauswahl der Sender erscheint in dem kleinen Fenster rechts.
  • Seite 117 Senderliste und Favoritenlisten sortieren Durch drücken der roten Funktionsmaske erhalten Sie verschiedene Möglichkeiten der Sortierung der Senderliste. Wählen Sie mit den Tasten CH▲ und CH▼ die Sortierart aus und drücken Sie die OK-Taste. Mit der Auswahl „Rückgängig“ setzen Sie die Sortierung zurück.
  • Seite 118 Sender suchen und finden Geben Sie auf dem erscheinenden Eingabefeld den zu suchenden Sender buchstabenweise ein. Markieren Sie mit den Tasten CH▲, CH▼, V- und V+ den jeweiligen Buchstaben und bestätigen Sie dies mit der OK-Taste auf der Fernbedienung. Sobald der zu suchende Sender auf der erscheinenden Senderliste zu sehen ist, drücken Sie die OK-Taste.
  • Seite 119 Sender einer Favoritenliste zuordnen Markieren Sie den gewünschten Sender (in diesem Fall „Das Erste“) und drücken Sie die FAV-Taste auf der Fernbedienung. Wählen Sie nun mit den Tasten CH und CH die Favoritenliste aus, der der Sender zugeordnet werden soll. Drücken Sie dann die OK-Taste. Es erscheint ein Herz bei der Gruppe, die Sie ausgewählt haben.
  • Seite 120 Der gewünschte Sender ist nun in diesem Fall der Favoritenliste „News“ zugeordnet. Gekennzeichnet als Zuordnung zu einer Favoritenliste ist dieser Sender nun durch das Herzsymbol unterhalb des Vorschau-Fensters auf der rechten Seite. Im Normalmodus erreichen Sie die Favoritenlisten über die FAV-Taste auf der Fernbedienung.

  • Seite 121: Sat

    Über diese Taste können Sie direkt mit den Tasten CH und CH die gewünschte Sender- bzw. Favoritenliste auswählen. Drücken Sie die FAV-Taste. Der Bildschirm zeigt die von Ihnen ausgewählte Favoritenliste an. Wählen Sie ein Programm aus der Favoritenliste mit den CH▲ und CH▼ Tasten. Mit der grünen und der gelben Funktionstaste blättern Sie zwischen den Sender- bzw.

  • Seite 122: Fav

    Durch drücken dieser Taste öffnen Sie direkt das Eingabefeld, um einen bestimmten Sender zu suchen und finden. Die Beschreibung finden Sie auf Seite 114.

  • Seite 123: Demontieren

    Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Schrauben Sie das LNB-Kabel vom Receiver ab. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.

  • Seite 124: Tipps Und Tricks/Probleme Lösen

    Tipps und Tricks/Probleme lösen Einzelsuche/Satellit nach Sender durchsuchen Durchführen eines kompletten Sendersuchvorgangs auf einem Satellit. Wählen Sie im Hauptmenüpunkt „Installation“ zunächst bei dem Untermenüpunkt „Satellit“ den entsprechenden Satelliten aus. Gehen Sie nun zum Untermenüpunkt „Einzelsuche“ und drücken Sie die OK-Taste. Bestätigen Sie die Auswahl mit der OK-Taste.
  • Seite 125 Geben Sie nun in den folgenden Punkten die entsprechenden Parameter ein. Nach vollständiger Eingabe aller Parameter überprüfen Sie die Signalqualität. Der Wert sollte mindestens 50% betragen. Drücken Sie die rote Funktionstaste und bestätigen Sie die Auswahl mit der OK-Taste. Der Suchvorgang startet.
  • Seite 126 Symptom Mögliche Ursache und Abhilfe Satellit wird nicht Beispiel: Astra1 19,2° Ost gefunden, oder Taste 1 (Vorprogrammierung: „Das Erste“) kein Signal Taste INFO („Das Erste“, FR11837) Signal UND Qualität sind beide 0 % Den senkrechten Spiegel nach Süden ausrichten. Wenige Millimeter nach links drehen, ca.
  • Seite 127 Frontanzeige Das System ist nicht korrekt angeschlossen. zeigt Prüfen Sie den Anschluss des verwendeten Programmplatz Kabels. Das TV-Gerät ist nicht im AV-Modus. TV-Gerät zeigt Schalten Sie das TV-Gerät auf den jeweiligen kein Bild an. AV-Eingang. Schlechtes Bild, Die Antenne ist nicht genau auf den Satelliten Blockierfehler, ausgerichtet.
  • Seite 128 Software-Absturz Sollte der unwahrscheinliche Fall eines (Receiver lässt Software-Absturzes eintreten, trennen Sie den sich nicht mehr Receiver vom Stromnetz. Schließen Sie ihn bedienen.) nach 10 Sekunden wieder an. Dadurch ist das Problem in der Regel gelöst. Bitte beachten Sie: ein Software-Absturz ist keine Fehlfunktion, es tritt dadurch kein Garantiefall ein.
  • Seite 129 Persönliches Bitte kontaktieren Sie die Service-Hotline, falls Passwort Sie Ihr persönliches Passwort vergessen vergessen haben. Bedienungsan- Bitte kontaktieren Sie unsere Service-Hotline leitung in weiteren Sprachen Senderlisten- Bitte kontaktieren Sie unsere Service-Hotline Editor Werkseinstellung Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt.

  • Seite 130: Entsorgen

    Entsorgen Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt ent- sprechend der geltenden gesetzlichen Bestimmungen im Rahmen der gesetzlichen Rückgabepflicht.

  • Seite 131: Technische Daten

    Technische Daten Receiver Maße in mm (B × T × H) 355 × 260 × 70 Gewicht in Gramm Receiver 1770 g Fernbedienung 90 g (ohne Batterien) Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 GS, 0,30 A max.
  • Seite 132 CVBS Video-Ausgang Cinch HDMI Digitaler Audio- und Videoausgang YPbPr Komponentenausgang RS232 Serielle Schnittstelle USB-Schnittstelle Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme ca. 30 W max. (Betrieb mit Single LNB) ca. 8 W (Bereitschaft) Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur –...

  • Seite 133: Hersteller

    Hersteller Christian Schwaiger GmbH Würzburger Straße 17 D-90579 Langenzenn Telefon: 0049 (0)9101 / 70 22 99 Telefax: 0049 (0)9101 / 70 21 21 Internet: www.schwaiger.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Rekla- mationsgründe durch ein einfaches Telefongespräch lösen lassen.

  • Seite 134: Garantie

    Garantie Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar.

  • Seite 135: Konformitätserklärung

    Konformitätserklärung Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/EG • EN 60065 Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG • EN 55013 • EN 55020 • EN 61000-3-2 • EN 61000-3-3 Gerätetyp: Digitaler HD Satelliten-Receiver DSR6000 HDCI PVRready...

  • Seite 136: Glossar

    Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch- Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage. Stecker Digital Satellite Equipment Control DiSEqC Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht.
  • Seite 137 Low Noise Block Amplifier / Converter Gerät im Mittelpunkt der Antenne, das die vom Satelliten ankommenden hoch frequenten Signale in einen niedrigeren Frequenzbereich umsetzt und gleichzeitig verstärkt. Mute Taste der Fernbedienung zur Ton- Stummschaltung. On Screen Display Auf dem Bildschirm sichtbare Menüsteuerung. Kennnummer eines empfangenen Datenstromes Die PID’s sorgen dafür, dass ein Sender vollständig empfangen werden kann.
  • Seite 138 3. Fernbedienung Taste/Anzeige Erklärung Sleeptimer Aufrufen des Sleeptimer-Menüs MUTE Ton-Stummschaltung Lautstärke senken Lautstärke erhöhen 0–9 Programm direkt auswählen, Zifferneingabe RECALL Wechsel auf das zuvor gewählte Programm Ein Programmplatz weiter / Cursor-Bewegung aufwärts Lautstärke anheben; Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen. Im Menü: bestätigen.
  • Seite 139 Service-Hotline: Germany 0049 (0)7161/5030633 Telefon mit Vorwahl Telefon mit Vorwahl E-Mail: Service-Hotline: hotline@comag-ag.de 0049 (0)9101 / 702299 Internet: Modell: DSR 6000 HDCI PVRready Modell: HD-S CI100 www.schwaiger.de Unterschrift des Käufers Unterschrift des Käufers Bitte Kopie des Kaufbelegs beilegen. Fehlerangabe: Fehlerangabe:...
  • Seite 140 Bitte aufklappen...

Inhaltsverzeichnis
