Beschreibung - Acer Q226HQL Benutzerhandbuch

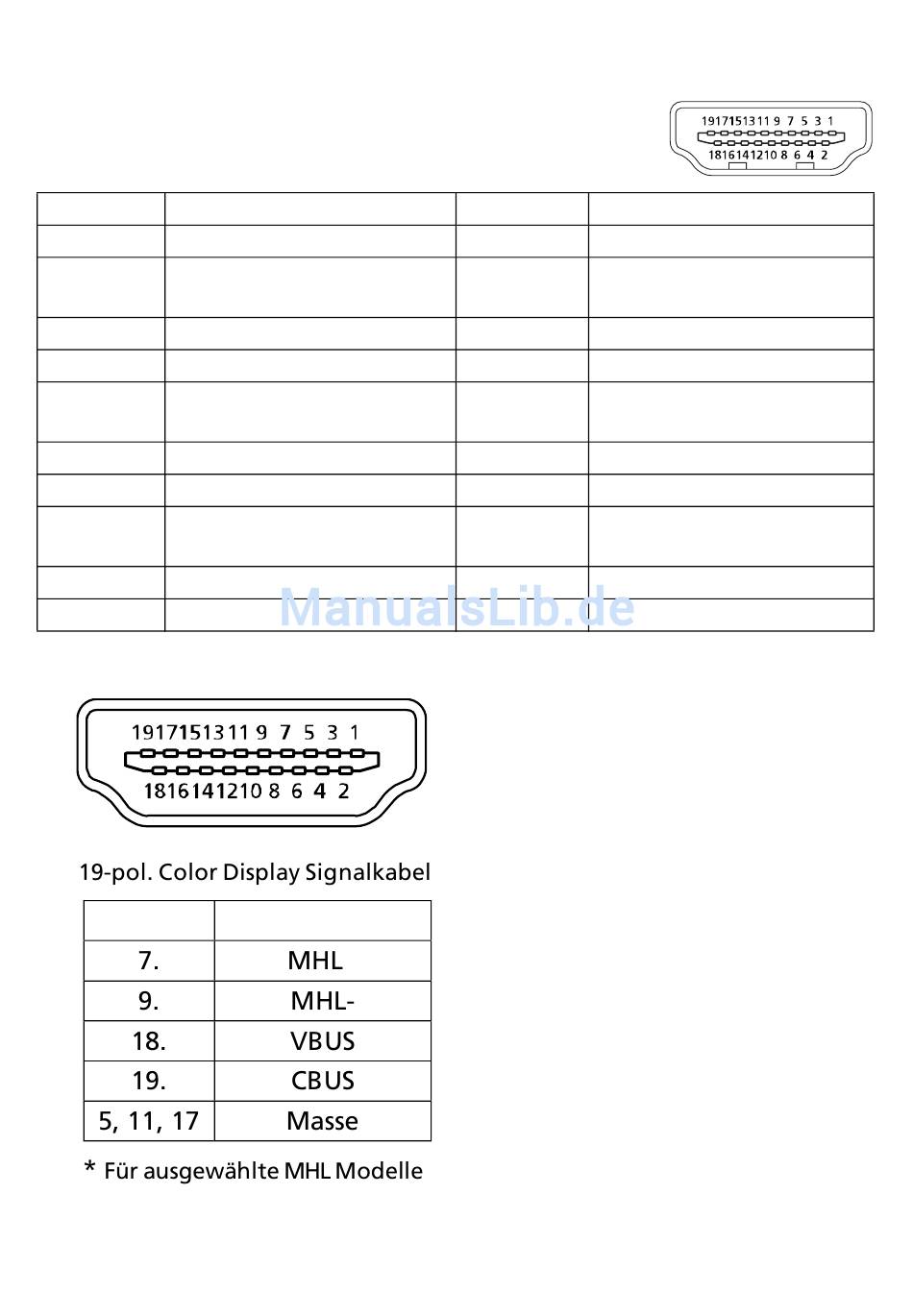

19-poliges Signalkabel*
Pin
1.
2.
3.
4.
5.
6.
7.
8.
9.
* Nur bei bestimmten Modellen
PIN-Nr.
Bedeutung
TMDS-Daten 2+
TMDS-Daten-2-
Abschirmung
TMDS-Daten 2-
TMDS-Daten 1+
TMDS-Daten-1-
Abschirmung
TMDS-Daten 1-
TMDS-Daten 0+
TMDS-Daten-0-
Abschirmung
TMDS-Daten 0-

Beschreibung

+
Pin
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
DE-6
Bedeutung
TMDS-Takt +
TMDS-Takt-Abschirmung
TMDS-Takt -
CEC
Reserviert (nicht am Gerät
verbunden)
SCL
SDA
DDC/CEC-Masse
+5 V
Hot Plug-Erkennung
