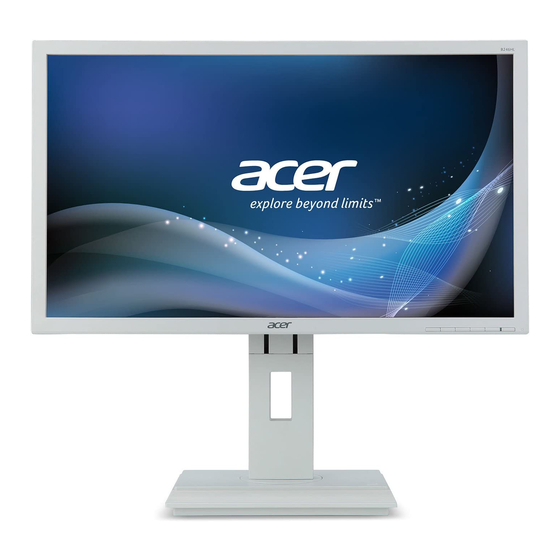

Acer B246HL Benutzerhandbuch
Vorschau ausblenden Andere Handbücher für B246HL:

Werbung

Acer LCD-Monitor
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer B246HL

  • Seite 1 Acer LCD-Monitor Benutzerhandbuch...
  • Seite 2 Serial number: ___________________________________ Date of purchase: ________________________________ Place of purchase: ________________________________ Acer and the Acer logo are registered trademarks of Acer Incorporated. Other companies' product names or trademarks are used herein for identification purposes only and belong to their respective companies.
  • Seite 3: Informationen Für Ihre Sicherheit Und Komfort

    Spezielle Hinweise zu LCD- Monitoren Nachfolgend genannte Umstände sind bei einem LCD-Monitor normal und weisen nicht auf ein Problem hin. • Aufgrund der Eigenschaften fluoreszierenden Lichts kann der Bildschirm bei der erstemaligen Verwendung flimmern. Schalten Sie das Gerät aus und wieder ein, um zu gewährleisten, dass das Flimmern verschwindet. •...
  • Seite 4: Zugänglichkeit

    Zugänglichkeit Stellen Sie sicher, dass die Netzsteckdose, in die Sie das Netzkabel einstecken, leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn Sie die Stromversorgung des Gerätes abschalten müssen, ziehen Sie bitte unbedingt das Netzkabel aus der Steckdose heraus. Sicheres Hören Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen.
  • Seite 5: Instandsetzen Des Produkts

    • Lassen Sie keinerlei Gegenstände auf dem Stromkabel liegen. Achten Sie darauf, dass die Kabel nicht über eine begangene Raumfläche liegen. • Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf, dass der gesamte Ampere-Nennwert der Geräte, die das Verlängerungskabel verwenden, nicht den Nennwert des Verlängerungskabels überschreitet.
  • Seite 6: Potenziell Explosive Umgebungen

    Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Für weitere Informationen zu den Regelungen über Elektro- und Elektronik-Altgeräte (WEEE) besuchen Sie bitte http://www.acer-group.com/public/Sustainability...
  • Seite 7: Erklärung Zu Lcd-Pixeln

    Erklärung zu LCD-Pixeln Dieses LCD-Gerät wurde mit Hochpräzisionsverfahren hergestellt. Dennoch kann es sein, dass einige Pixel vereinzelt ausfallen oder als schwarze oder rote Punkte dargestellt werden. Dies wirkt sich nicht auf das Gesamtbild aus und stellt keinen Defekt dar. Dieses Produkt wird mit aktivierter Energieverwaltung ausgeliefert: •...
  • Seite 8: Tipps Und Informationen Zum Benutzungskomfort

    viii Tipps und Informationen zum Benutzungskomfort Bei Benutzern von Computern können nach längerer Verwendung zu Augenbeanspruchung und Kopfschmerzen auftreten. Ebenso besteht bei vielen Arbeitsstunden vor einem Computer die Gefahr körperlicher Gebrechen. Lange Arbeitssitzungen, schlechte Haltung, ungesunde Arbeitsgewohnheiten, Stress, unzureichende Arbeitsbedingungen, persönliche Gesundheit und andere Umstände tragen erheblich zum Risiko körperlicher Gebrechen bei.
  • Seite 9: Entwickeln Sie Gute Arbeitsgewohnheiten

    • Blinzeln Sie häufig, um die Augen vor Austrocknen zu bewahren. Bildschirm • Halten Sie Ihren Bildschirm sauber. • Achten Sie darauf, dass Ihr Kopf sich über der Oberkante der Anzeige befindet, sodass Ihre Augen abwärts blicken, wenn Sie in die Mitte des Bildschirms schauen.
  • Seite 10: Declaration Of Conformity

    New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru.jan@acer.com And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it...
  • Seite 11: Federal Communications Commission Declaration Of Conformity

    Product: LCD Monitor Model Number: B246HL SKU Number: B246HL xxxxxx ; (“x” = 0~9, a ~ z, A ~ Z or Blank) Name of Responsible Party: Acer America Corporation Address of Responsible Party: 333 West San Carlos St. Suite 1500 San Jose, CA 95110 U.
  • Seite 12: Inhaltsverzeichnis

    Tipps und Informationen zum Benutzungskomfort viii Federal Communications Commission Declaration of Conformity Auspacken Anbringen/Entfernen des Standfußes Anpassen der Bildschirmposition Anschließen des Netzkabels Energiesparmodus Anzeigedatenkanal (Display Data Channel, DDC) Connector pin assignment Standardtaktungsübersicht Installation Bedienungelemente Vornehmen von Einstellungen Acer eColor Management Benutzer Fehlerbehebung VGA-Modus DVI/DP-Modus...
  • Seite 13: Auspacken

    Auspacken Bitte überprüfen Sie beim Auspacken des Kartons, ob die folgenden Gegenstände darin enthalten sind, und heben Sie das Verpackungsmaterial für einen etwaigen künftigen Transport des Monitors auf. LCD-Monitor Kurzanleitung -Kabel (optional) DVI-Kabel D-Sub-Kabel (optional) Netzkabel (optional) Audiokabel (optional) (optional) USB-Kabel...
  • Seite 14: Anbringen/Entfernen Des Standfußes

    ANBRINGEN/ENTFERNEN DES STANDFUSSES Installieren: Richten Sie den Standfuß mit dem Ständer aus und drücken Sie den Standfuß in Richtung der Oberseite des Monitors. Drehen Sie den Standfuß anschließend im Uhrzeigersinn. Ziehen Sie die Schraube im Uhrzeigersinn fest. Entfernen: Führen Sie die Schritte umgekehrt aus, um den Standfuß zu entfernen.
  • Seite 15 BILDSCHIRMPOSITIONSANPASSUNG Um die Betrachtungsposition zu optimieren, können Sie Höhe/Neigung/ Drehung/Horizontalposition des Monitors anpassen. Höhenanpassung · Drücken Sie von oben auf den Monitor und schieben Sie die Sperrtaste nach rechts, um die Höhe des Monitors anzupassen. Neigung · Bitte entnehmen Sie ein Beispiel für den Neigungsbereich des Monitors der Abbildung.
  • Seite 16 Drehung · Mit dem integrierten Sockel können Sie den Monitor in den komfortabelsten Betrachtungswinkel drehen. Horizontalposition des Monitors · Bevor Sie das Display drehen, heben Sie es bis zur Maximalposition an und drücken es so weit wie möglich nach hinten. Drehen Sie im Uhrzeigersinn, bis der Monitor bei 90 °...
  • Seite 17: Anschließen Des Netzkabels

    Anschließen des Netzkabels • Vergewissern Sie sich zunächst, dass das von Ihnen verwendete Netzkabel dem für Ihr Gebiet erforderlichen Typ entspricht. • Der Monitor verfügt über ein universelles Netzteil, das den Betrieb sowohl in Versorgungsbereichen mit 100/120 V WS als auch 220/240 V WS ermöglicht.
  • Seite 18: Connector Pin Assignment

    Connector pin assignment 15-pin color display signal cable PIN No. Description PIN No. Description +5 V Green Logic ground Blue Monitor ground Monitor ground DDC-serial data DDC-return H-sync R-ground V-sync G-ground DDC-serial clock B-ground...
  • Seite 19 24-pin color display signal cable* PIN No. Description PIN No. Description TMDS data 2- TMDS data 2+ +5 V power TMDS data 2/4 shield GND (return for +5 V hsync.vsync) Hot-plug detection TMDS data 0- DDC clock TMDS data 0+ DDC data TMDS data 0/5 shield TMDS data 1-...
  • Seite 20: Standardtaktungsübersicht

    Standardtaktungsübersicht Auflösung Modus 640×480 640×480 66.66 VESA 720×400 SVGA 800×600 SVGA 800×600 1024×768 1024×768 VESA 1152×864 SXGA 1280×1024 VESA 1280×720 WXGA 1280×800 WXGA+ 1440×900 WXGA+ 1680×1050 UXGA 1920×1080  ...
  • Seite 21: Installation

    Installation Bitte gehen Sie wie folgt vor, um den Monitor an Ihr Host-System anzuschließen: Vorgangsweise Anschließen des Videokabels Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. Schließen Sie das VGA-Videokabel an den Computer an. Schließen Sie das digitale Kabel an (nur bei Modellen mit zwei Eingängen).
  • Seite 22: Benutzerregler

    BENUTZERREGLER Netzschalter/LED zur Betriebsanzeige: Zum Ein- und Ausschalten der Stromzufuhr. Leuchtet auf, wenn die Stromzufuhr eingeschaltet ist. Verwenden des Schnellzugriff-Menüs. Drücken Sie zum Öffnen des Schnellzugriff-Menüs die Funktionstaste. Über das Schnellzugriff-Menü können Sie die gebräuchlichsten Einstellungen sehr schnell auswählen. Empowering: Mit dieser Taste wählen Sie bei ausgeschaltetem OSD-Menü...
  • Seite 23: Benutzungsanweisungen

    Benutzungsanweisungen Acer eColor Management Schritt 1: Drücken Sie auf die “ -Taste”, um das Acer eColor Management OSD zu öffnen und auf unterschiedliche Modi zuzugreifen Schritt 2: Drücken Sie auf “ “ oder “ ”, um den Modus auszuwählen Schritt 3: Drücken Sie auf die “Auto -Taste”, um den Modus zu bestätigen...
  • Seite 24: Anpassen Der Osd-Einstellungen

    Anpassen der OSD-Einstellungen -------------------------------------------------------------------- Hinweis:Die folgenden Abbildungen dienen lediglich der Veranschaulichung. Das tatsächliche Produkt kann sich von den Abbildungen unterscheiden. Über das OSD können Sie die Einstellungen des LCD-Monitors anpassen. Drücken Sie auf die Menu-Taste, um das OSD zu aktivieren. Sie können über das OSD die Bildqualität, die OSD-Position und allgemeine Einstellungen ändern.
  • Seite 25 Anpassen der OSD-Position 1 Drücken Sie auf die Menu-Taste, um das OSD aufzurufen. 2 Wählen Sie mit den Richtungstasten OSD im OSD-Menü aus. Gehen Sie dann zu der Einstellung, die Sie ändern möchten. DE-16...
  • Seite 26: Änderung Der Einstellung

    Änderung der Einstellung 1 Drücken Sie auf die Menu-Taste, um das OSD aufzurufen. 2 Wählen Sie mit den Tasten Einstellung im OSD. Gehen Sie dann zu der Einstellung, die Sie ändern möchten. 3 Mit dem Menü „Einstellungen“ können Sie die Menüsprache und andere wichtige Einstellungen festlegen.
  • Seite 27: Product Information

    Product Information Information 1920 x 1080 H:65KHz V:60Hz VGA Input S/N:ETL5309 1326350380B3742 1 Drücken Sie auf die Menu-Taste, um das OSD aufzurufen. 2 Wählen Sie mit den Tasten Information im OSD. Es werden dann Informationen für den aktuellen Eingang auf dem LCD-Monitor angezeigt.
  • Seite 28: Fehlerbehebung

    Fehlerbehebung Bevor Sie Ihren LCD-Monitor zur Reparatur einschicken, überprüfen Sie bitte die Fehlerbehebungsliste, um zu sehen, ob Sie das Problem selbst feststellen können. VGA-Modus Problem LED-Status Behebung Kein Bild sichtbar Blau Verwenden Sie das OSD-Bildschirmmenü, um Helligkeit und Kontrast auf die Maximalwerte einzustellen oder auf die Standardeinstellungen zurückzusetzen.
  • Seite 29: Dvi/Dp-Modus

    DVI/DP-Modus Problem LED-Status Behebung Kein Bild sichtbar Blau Verwenden Sie das OSD- Bildschirmmenü, um Helligkeit und Kontrast auf die Maximalwerte einzustellen oder auf die Standardeinstellungen zurückzusetzen. Überprüfen Sie die Ein-/Aus-Taste. Überprüfen Sie, ob das Netzkabel ordngungsgemäß an den Monitor angeschlossen ist. Gelb Überprüfen Sie, ob das Videosignalkabel ordnungsgemäß...
