Inhalt Anschlüsse
q
w er t
DIGITAL AUDIO
NETWORK 1 2
1
(ASSIGNABLE) TV CBL/
CBL/
AUDIO SAT
SAT
OPTICAL
AUDIO COMPONENT VIDEO
(ASSIGNABLE) ZONE2 (ASSIGNABLE)
SUBWOOFER
Y P /C P /C
B B R R
1
1
CBL/
CBL/
SAT
SAT
2
2
DVD
1 2
CBL/SAT DVD
VIDEO
3 PRE OUT
(ASSIGNABLE)
Blu-ray
ANTENNA
4
CD
AM
SPEAKERS
.

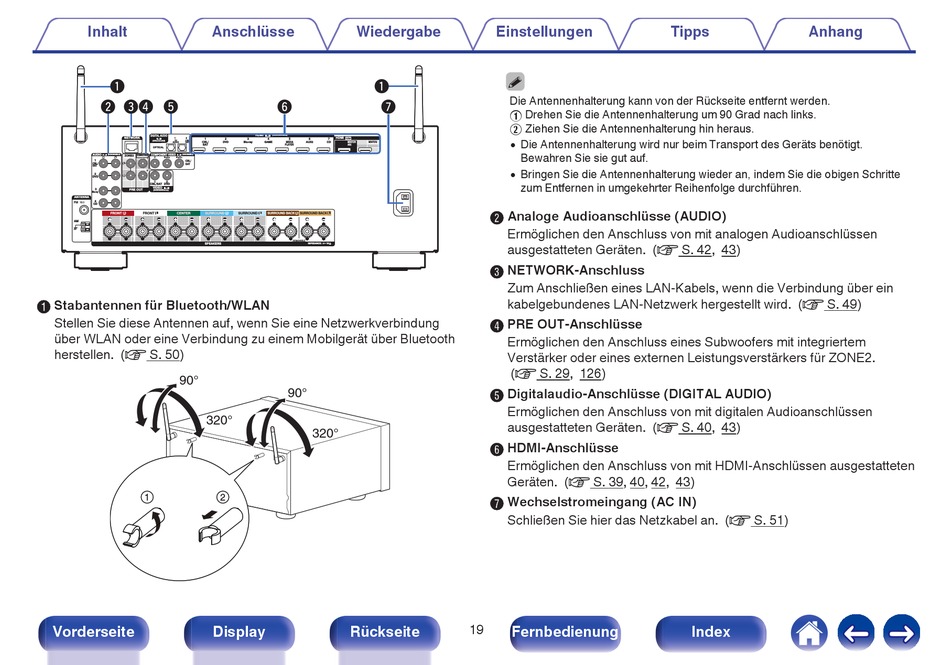

A Stabantennen für Bluetooth/WLAN
Stellen Sie diese Antennen auf, wenn Sie eine Netzwerkverbindung
über WLAN oder eine Verbindung zu einem Mobilgerät über Bluetooth
herstellen. (v S. 50)
90°
320°
.
Vorderseite Display
Wiedergabe
q
y u
HDMI (ASSIGNABLE)
HDMI
2 3 4 5 6 7
DVD Blu-ray GAME MEDIA AUX2 CD MONITOR1 MONITOR2
PLAYER
ARC
IMPEDANCE : 4 16
90°
320°
Rückseite
Einstellungen
Die Antennenhalterung kann von der Rückseite entfernt werden.
A Drehen Sie die Antennenhalterung um 90 Grad nach links.
B Ziehen Sie die Antennenhalterung hin heraus.
0 Die Antennenhalterung wird nur beim Transport des Geräts benötigt.
Bewahren Sie sie gut auf.
0 Bringen Sie die Antennenhalterung wieder an, indem Sie die obigen Schritte
zum Entfernen in umgekehrter Reihenfolge durchführen.
B Analoge Audioanschlüsse (AUDIO)
Ermöglichen den Anschluss von mit analogen Audioanschlüssen
ausgestatteten Geräten. (v S. 42, 43)
C NETWORK-Anschluss
Zum Anschließen eines LAN-Kabels, wenn die Verbindung über ein
kabelgebundenes LAN-Netzwerk hergestellt wird. (v S. 49)
D PRE OUT-Anschlüsse
Ermöglichen den Anschluss eines Subwoofers mit integriertem
Verstärker oder eines externen Leistungsverstärkers für ZONE2.
(v S. 29, 126)
E Digitalaudio-Anschlüsse (DIGITAL AUDIO)
Ermöglichen den Anschluss von mit digitalen Audioanschlüssen
ausgestatteten Geräten. (v S. 40, 43)
F HDMI-Anschlüsse
Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten
Geräten. (v S. 39, 40, 42, 43)
G Wechselstromeingang (AC IN)
Schließen Sie hier das Netzkabel an. (v S. 51)
