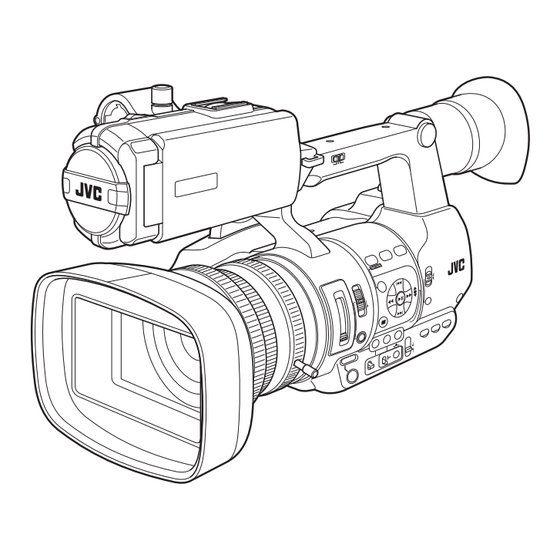

Seite 1 HD MEMORY CARD CAMERA RECORDER GY-HM650U/GY-HM650E BEDIENUNGSANLEITUNG Technische Daten und das Erscheinungsbild des Geräts können im Sinne einer stetigen Produktverbesserung ohne vorherige Ankündigung geändert werden. Bitte prüfen Sie die aktuellste Version der BEDIENUNGSANLEITUNG unter Mobiles Benutzerhandbuch oder laden Sie sich die PDF-Datei von der nachstehenden URL herunter.
Seite 2: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Wird dieses Gerät in ein Gehäuse oder ein Regal eingebaut, genügend Platz (jeweils 10 cm seitlich sowie hinter und über dem Gerät) VORSICHT : lassen, um einen einwandfreien Der Netzstecker muss jederzeit leicht Temperaturausgleich zu gewährleisten. zugänglich sein. Niemals die Ventilationsöffnungen blockieren. Nehmen Sie das Gerät sofort vom (z.B.
Seite 3: Vorsichtsmassnahmen
FÜR EUROPA VORSICHTSMASSNAHMEN : Dieses Gerät erfüllt die Normen und Um elektrische Schläge zu vermeiden, Schutzbestimmungen der zutreffenden das Gehäuse nicht öffnen! Dieses europäischen Richtlinien. Das vorliegende Gerät enthält keinerlei Teile, die vom Gerät wurde für professionelle Benutzer gewartet werden können. Videoanwendungen entwickelt und kann in den Überlassen Sie Wartungsarbeiten bitte folgenden Umgebungen eingesetzt werden:...
Seite 4 Die europäische Vertretung für die Produkte Das Zeichen Pb unterhalb des JVC KENWOOD Corporation ist: Batteriesymbols gibt an, dass JVC Technical Services Europe GmbH diese Batterie Blei enthält. Postfach 10 05 04 [Europäische Union] 61145 Friedberg Diese Symbole zeigen an, dass elektrische Deutschland bzw.elektronische Altgeräte und Batterien...
Seite 5 Akkus Der mitgelieferte Akku besteht aus Lithium-Ionen-Elementen. Bevor Sie den mitgelieferten oder einen anderen Akku verwenden, lesen Sie die folgenden Hinweise: Zur Gefahrenverhütung Kontakte ... Werfen Sie die Akkus niemals ins Feuer..Schalten Sie die Anschlüsse nicht kurz. Halten Sie ihn von metallischen Gegenständen fern, wenn Sie ihn nicht benutzen.
Seite 6: Inhaltsverzeichnis
Inhalt Zoomfunktionen ..........43 Scharfstellung ..........44 Anpassen der Scharfstellung bei Erste Schritte Gesichtserkennung ......... 46 Sicherheitsmaßnahmen ........2 Anpassen der Helligkeit ........47 Inhalt ..............6 Einstellen der Blende ........48 Wichtigste Leistungsmerkmale ......8 Einstellen der Verstärkung ......49 Vorsichtsmaßnahmen beim Einsatz des Systems Einstellen des elektronischen Verschlusses ..
Seite 7 Camera Function-Menü ........91 Vorbereiten von Metadaten ....... 138 User Switch Set Parameter ......93 Konfigurieren des Servers für das Herunterladen ..........138 Camera Process-Menü ........94 Importieren von Metadaten ......139 Detail/Adjust-Parameter ....... 97 Hochladen eines aufgenommenen Videoclips White Balance Parameter ......98 ...............
Seite 8: Wichtigste Leistungsmerkmale
Gerät während der Aufnahme leicht in der Hand Dank der weiterentwickelten Dual Rec-Funktion liegen. können Sie Videos nun in HD-Qualität auf eine SDHC/SDXC-Karte und gleichzeitig in SD- oder JVC-eigene FALCONBRID High-Quality Proxy-Video-Qualität auf die andere Karte Imaging Engine aufnehmen. Die FALCONBRID High-Quality Imaging Engine Variable Bildaufzeichnung macht unnötiges Verarbeiten überflüssig, indem sie...
Seite 9: Professionelles Tastenlayout Und Zahlreiche Videoparametereinstellungen
4 Positionen des ND-Filters (OFF, 1/4, Dateiformat) 1/16, 1/64) umschalten. Die dem Kamera-Recorder beiliegende Disk 0,45 Zoll, 1,22 Megapixel Farbsucher, 3,5 enthält [JVC ProHD Clip Manager] und andere Zoll, 920K-Pixel LCD-Display Anwendungssoftware sowie die Benutzerhandbücher. (Ausgestattet mit Focus Assist-Funktion) * Details finden Sie in den Benutzerhandbüchern...
Seite 10: Vorsichtsmaßnahmen Beim Einsatz Des Systems
Vorsichtsmaßnahmen Wie Sie Dieses Handbuch verwenden beim Einsatz des Systems Verwendete Symbole Vorsicht: Sicherheitshinweise zum Betrieb des Lagerungs- und Nutzungsorte beschriebenen Produkts. Notiz : Referenzangaben zu Funktionen, o Zulässige Umgebungstemperatur und Beschränkungen usw. des Luftfeuchtigkeit beschriebenen Produkts. Betreiben Sie dieses Gerät ausschließlich im : Querverweis auf andere Seiten oder zulässigen Temperaturbereich zwischen 0 °C und 40 Themen in diesem Handbuch.
Seite 11: Transport
Transport Regelmäßige Inspektion (Wartung) Beim Transport das Gerät nicht fallen oder gegen harte In einer normalen Umgebung sammelt sich nach Gegenstände stoßen lassen. längerer Nutzung auf dem Kamera-Recorder Staub an. Vor allem bei der Nutzung im Freien kann Staub in den Kamera-Recorder eindringen.
Seite 12 JVC übernimmt keine Haftung für den Sonstiges versehentlichen Verlust der auf der SD-Karte o Niemals andere Gegenstände als die Speicherkarte gespeicherten Daten. Sie sollten von wichtigen Daten in den Kartensteckplatz einführen. stets eine Sicherungskopie erstellen. o Blockieren Sie die Lüftungsöffnung am Gerät nicht.
Seite 13: Urheberrecht
Hinweise zum GPS Urheberrecht o Die GPS (Global Positioning System)-Satelliten Mit diesem Kamera-Recorder hergestellte Aufnahmen, die gegen Entgelt oder öffentlich werden vom Außenministerium der USA verwaltet und vorgeführt werden, verstoßen möglicherweise gegen ihre Genauigkeit wird gegebenenfalls gezielt die Rechte des Eigentümers der Aufnahmen. verändert.
Seite 14: Betriebsmodus
Betriebsmodus Dieser Kamera-Recorder verfügt über vier Betriebsarten – Kamera-Modus, Medien-Modus, USB-Modus und Fernbearbeitungs-Modus. Medien-Modus [MODE]-Taste Kamera-Modus Wiedergabe Wiedergabetaste (Wiedergabe/Pause/ Bild-für-Bild/Schnellvorlauf/ Miniaturbild-Anzeige Halten Sie die Rücklauf/Clip-Sprung) Stopptaste [MODE]-Taste gedrückt USB-Anschluss (Wenn die Bestätigung Wenn während des Zugriffs über einen zum Wechsel in den USB-Modus Browser im Bestätigungsbildschirm für erscheint und [Change] ausgewählt wird) den Fernbearbeitungs-Modus...
Seite 15 Betriebsmodus Beschreibung Kamera-Modus Dies ist der Kameraufnahmemodus. Im Kamera-Modus startet der Kamera- Recorder, sobald das Gerät eingeschaltet wird. Kamerabilder werden über den Sucher und den LCD-Monitor ausgegeben. Wurde eine aufnahmefähige SD-Karte eingesetzt, begibt sich der Kamera- Recorder in den Modus Aufnahme-Standby. In der Betriebsmodusanzeige des LCD-Monitors und im Sucher wird „STBY“...
Seite 16: Bezeichnungen Der Teile
Bezeichnungen der Teile Unterseite ZOOM SERVO MANUAL A Integriertes Mikrofon J [ZOOM SERVO/MANUAL] Zoombetrieb-Servo/ (A S. 57 [Tonaufnahme] ) Manueller Schalter Stellen Sie „SERVO“ ein, wenn Sie den B Signallampe Zoomtaster am Gurt j oder den Zoomtaster am (A S. 34 [Signallampe] ) Griff a benutzen.
Seite 17 HOLD IN OUT R S T R [REC] Aufnahme-Auslösertaste Y [INPUT1/INPUT2] Audioeingang 1, 2 (XLR, 3-polig, Startet/stoppt die Aufnahme. (A S. 23 [Anschließen eines externen Notiz : Mikrofons] ) Diese Taste ist an die [REC]-Taste I unten am Z [REC/HOLD] Aufnahme-Auslösertaste/ Objektiv und an die [REC/HOLD]-Taste Z oben am Arretierschalter Griff gekoppelt.
Seite 18: Seitliche Bedienungselemente
Seitliche Bedienungselemente L [ZEBRA/5] Zebra/5. Benutzertaste (A S. 65 [Einstellen des Zebramusters] ) Sie können sie auch als Benutzertaste verwenden S R Q und ihr in den Menüeinstellungen eine bestimmte Funktion zuweisen. (A S. 34 [Zuordnung von Funktionen zu den FOCUS ASSIST/1 OIS / 2 LOLUX / 3...
Seite 19: Sd-Steckplatz
R [OIS/2] Optischer Bildstabilisator/2. Benutzertaste Anschlussleiste hinten Zum Umschalten der Bildstabilisierungsfunktion zwischen EIN und AUS. Sie können sie auch als Benutzertaste verwenden und ihr in den Menüeinstellungen eine bestimmte Funktion zuweisen. (A S. 34 [Zuordnung von Funktionen zu den Benutzer-Tasten] ) S [FOCUS ASSIST/1] Focus Assist/1.
Seite 20: Lcd-Monitor
LCD-Monitor F [LCD BRIGHT +/-] LCD-Anzeigen- Helligkeitsregler (A S. 32 [Anpassen der Helligkeit] ) G [PEAKING +/-] LCD/VF-Kontureneinstellregler (A S. 33 [Anpassen der Kontur (LCD)] ) (A S. 33 [Anpassen der Kontur (Sucher)] ) H [DISPLAY] Anzeigetaste Drücken Sie die [DISPLAY]-Taste, um MENU/THUMB während der normalen Bildschirmanzeige auf INPUT1...
Seite 21: Objektivabschnitt
Objektivabschnitt A Filtergewinde Es können transparente Filter oder UV-Filter für den Schutz des Objektivs bzw. Filter für verschiedene Effekte installiert werden. Verwendbare Filterarten: Φ72 mm P0,75 Notiz : Nehmen Sie die Objektivblende ab, wenn Sie den Filter installieren. (A S. 24 [Anbringen/Abnehmen der Gegenlichtblende] ) B Auf/Zu-Schalter für Objektivabdeckung (A S.
Seite 22: Systemübersichtsdiagramm
Systemübersichtsdiagramm GY-HM650U/GY-HM650E Schultergurt Monitor Ohrhörer Funkmikrofonempfänger Mikrofon [TC] [AUX] [HOST] Netzwerkadapter Monitor SDI-Kabel BNC GY-HM650U/GY-HM650E HDMI-Kabel AV-Kabel RCA-Stecker Akku Netzteil Fernbedienung Tragetasche USB-Kabel Stativ Nonlineares SDHC/SDXC SDHC/SDXC- Videoschnittsystem Speicherkarte Kartenlesegerät...
Seite 23: Inbetriebnahme
Inbetriebnahme Montage des Stativs Nutzen Sie das Schraubloch auf der Unterseite dieses Kamera-Recorders. (3/8×16 UNC, 1/4×20 UNC) Einstellen des Handgurtes Benutzen Sie das für das Stativ geeignete Schraubloch. Öffnen Sie das Polster und stellen Sie die Position Um ein unter Umständen mit Verletzungen oder des Handgurts wie gewünscht ein.
Seite 24: Öffnen/Schließen Des Objektivdeckels
Abnehmen der Gegenlichtblende Öffnen/Schließen des Objektivdeckels Entfernen Sie die Blende, wenn Sie einen Filter, Nutzen Sie den Auf/Zu-Schalter für einen Tele- oder einen Weitwinkelvorsatz vor Objektivabdeckung, um die Objektivabdeckung zu dem Objektiv befestigen. öffnen/zu schließen. Drehen Sie die Blende zum Abnehmen Öffnen Sie vor Beginn der Aufnahme den entgegen dem Uhrzeigersinn, während Sie die Objektivdeckel.
Seite 25 POWER Einsatz kommt. Für den Erwerb von Ersatzakkus bzw. Akkuladegeräten wenden Sie sich bitte an einen (CHG) JVC-Händler in Ihrer Nähe. MODE Akku-Vorsichtsmaßnahmen 1 Halten Sie die Arretiertaste (blau) in der Mitte des [POWER ON/OFF(CHG)]-Schalters nach Lagern Sie den Akku bei Nichtgebrauch an einem unten gedrückt, um „OFF(CHG)“...
Seite 26: Verwendung Von Netzstrom (Dc-Eingang)
Stromversorgungsanzeige Verwendung von Netzstrom (DC- Eingang) Verwenden Sie das mitgelieferte Netzteil, um den Sucherbildschirm und LCD-Monitor Kamera-Recorder mit Netzstrom zu betreiben. Der Stromstatus wird im Anzeige- bzw. Menübildschirm angezeigt. Anzeige Beschreibung B 7.4V Momentan durch Akku versorgt. Wenn der Akku erschöpft ist, B 100min erscheint das Akkusymbol hohl C 30%...
Seite 27: Ein-/Ausschalten
Warnungen durch Leuchtanzeige und Abschalten Warnton Schaltet den Kamera-Recorder in den Aufnahme- Der Warnstatus wird durch Signallampe und Standbymodus oder Stopp-Modus. Warnton angezeigt. 1 Halten Sie die Arretiertaste (blau) in der Die Signallampe blinkt. Mitte des [POWER ON/OFF(CHG)]- Der Warnton wird über den Abhörlautsprecher oder den [x]-Anschluss ausgegeben.
Seite 28: Ersteinstellungen
3 Drücken Sie die Set-Taste (R), nachdem 1 Halten Sie die Arretiertaste (blau) in der Mitte des [POWER ON/OFF(CHG)]- Sie den Beenden-Bildschirm bestätigt haben. Schalters nach unten gedrückt, um „ON“ Der Bildschirm [Initial Setting] wird angezeigt. einzustellen. Der Ersteinstellungsbildschirm wird angezeigt. Für GY-HM650U Für GY-HM650E...
Seite 29: Datums-/Uhrzeitanzeige In Jedem Betriebsmodus
Ändern des Anzeigestils Notiz : Sie können den Anzeigestil für Datum/Uhrzeit im Der [Initial Setting]-Bildschirm erscheint, wenn Menü ändern. das Gerät zum ersten Mal eingeschaltet wird, und wenn das Gerät nach dem vollständigen Datumsanzeige einstellen (Date Style) Aufladen des internen Akkus eingeschaltet wird. (A S.
Seite 30: Anzeigen Auf Dem Lcd-Monitor Und Dem Sucher
Anzeigen auf dem LCD- Bildanzeige (VF/LCD) im Medien-Modus (A S. 122 [Bildanzeige im Medien-Modus] ) Monitor und dem Sucher Dies ist die Bildschirmanzeige während der Clip-Wiedergabe im Medien-Modus. Die Anzeige schaltet bei jedem Druck von Sie können während der Aufnahme den [DISPLAY] zwischen drei Bildschirmtypen um.
Seite 31: Statusbildschirm
Statusbildschirm USB-Modus-Bildschirm Auf diesem Bildschirm können Sie die aktuellen Dieser Bildschirm zeigt den USB-Modus an. Einstellungen überprüfen. Um den Statusbildschirm anzuzeigen, drücken Sie im Normalbildschirm die Taste [STATUS]. Die Statusanzeige unterscheidet sich je nach Betriebsmodus (zwei Arten). (A S. 14 [Betriebsmodus] ) Drücken Sie die [STATUS]-Taste, um zur Bildanzeige zu schalten.
Seite 32: Einstellung Des Lcd-Monitors Und Suchers
Einstellung des LCD- Einstellung des LCD-Monitors Monitors und Suchers LCD BRIGHT PEAKING Sie können Videobilder auf diesem Kamera- Um 90 Grad nach unten kippbar Recorder mit dem Sucher und/oder dem LCD- Bildschirm kontrollieren. Normale LCD Umgekehrter DISPLAY Um 180 Grad nach oben kippbar 1 Öffnen Sie die LCD-Klappe.
Seite 33: Einstellung Des Suchers
Vorsicht : Anpassen der Kontur Dieser Kamera-Recorder verwendet einen Verwenden Sie die [PEAKING +/－]-Taste zur hochauflösenden Sucher, um Ihnen eine Einstellung der Kontur des LCD-Monitors. präzise Scharfstellungsumgebung zu bieten. (Die Kontur des Sucherbildschirms wird gleichzeitig Aufgrund der Eigenschaften der Anzeige mit angepasst.) können in den Bildern Farben erscheinen, wenn Die [+]-Taste verstärkt die Konturkorrektur und...
Seite 34: Zuordnung Von Funktionen Zu Den Benutzer-Tasten
Anzeige in Schwarz/Weiß 1 Nutzen Sie das Menü, um den Tasten Funktionen zuzuweisen. Sie können den Sucherbildschirm in Stellen Sie unter [Main Menu] B [Camera Schwarzweiß darstellen. Function] B [User Switch Set] B [USER1]- [Main Menu] B [LCD/VF] B Menüpunkt [VF [USER7], [LCD KEY▲], [LCD KEY▶], [LCD Color] B Drücken Sie die Set-Taste (R) B KEY▼], [LCD KEY◀] Parameter ein.
Seite 35: Sd-Karte
SD-Karte Notiz : Wenn die SD-Karte Dateien enthält, die mit anderen Geräten als diesem Kamera-Recorder Dieser Kamera-Recorder speichert Bild- und aufgenommen oder auf einem PC auf der Karte Tonaufnahmen auf einer optional erhältlichen SD- gespeichert wurden, kann sich die Karte, die im Steckplatz installiert ist. Aufnahmezeit verringern, oder Daten werden nicht korrekt aufgezeichnet.
Seite 36: Sd-Karte Einsetzen
SD-Karte einsetzen Entnehmen der SD-Karte Dieser Kamera-Recorder besitzt zwei 1 Prüfen Sie, dass auf die zu entfernende SD- Kartensteckplätze (Steckplätze A und B) für die Karte nicht zugegriffen wird (Statusanzeige Video/Audio-Aufnahme und -Wiedergabe. des Kartensteckplatzes leuchtet dann rot). 2 Öffnen Sie die SD-Kartenabdeckung. 3 Drücken Sie die SD-Karte in den Steckplatz und entnehmen Sie sie dann.
Seite 37: Umschalten Der Sd-Karten
Umschalten der SD-Karten 1 Wählen Sie [System] B [Media] B [Format Wenn sich in beiden Steckplätzen SD-Karten Media]. befinden, können Sie mit der [SLOT A/B]-Taste die (A S. 106 [ Format Media ] ) zu verwendende Karte wechseln. 2 Wählen Sie den Steckplatz der zu Wenn der Speicher einer SD-Karte während der formatierenden SD-Karte und drücken Sie Aufnahme gefüllt wird, erfolgt die...
Seite 38: Wiederherstellen Der Sd-Karte
6 Formatierung abgeschlossen. 3 Die Wiederherstellung beginnt. Wenn die Formatierung abgeschlossen ist, erscheint „Complete“, und der Kamera-Recorder kehrt zum [Format Media]-Bildschirm zurück. Notiz : Während der Formatierung sind die Menüfunktionen nicht verfügbar, aber Sie können mit der Aufnahme beginnen. Allerdings ist dies nur möglich, wenn sich im anderen Steckplatz eine aufnahmefähige SD-Karte befindet.
Seite 39: Auf Sd-Karten Aufgezeichnete Clips
Explorers (Windows) oder Finders (Mac) Sie die auf der beiliegenden Disk befindliche verschoben oder gelöscht, kann die Aufnahme [JVC ProHD Clip Manager Software] auf die SD-Karte fehlschlagen, wenn die Karte verwenden, um die Kontinuität zu wahren. nicht formatiert (initialisiert) wird.
Seite 40: Grundlagen Der Aufnahme
Grundlagen der 2 Drücken Sie die [REC]-Taste, um mit der Aufnahme Aufnahme auf die SD-Karte zu beginnen. Dieser Kamera-Recorder verfügt über drei [REC]-Tasten. Vorgabemäßig können Sie eine Vorbereitungen beliebige der [REC]-Tasten zum Starten/ Stoppen der Aufnahme verwenden. Während der Aufnahme leuchtet die Signallampe rot.
Seite 41: Auswahl Von Systemdefinition, Datei- Und Videoformaten
Auswahl von Wahl eines Dateiformats Systemdefinition, Datei- Wählen Sie unter [WFormat]/[YFormat] ein Dateiformat aus. und Videoformaten Es stehen fünf Dateiformate zur Auswahl. QuickTime(MPEG2): QuickTime-Dateiformat (.MOV) Sie können die Auflösung für aufzunehmende MP4(MPEG2): Videos (HD, SD, oder Web), das Format für die MP4-Dateiformat Aufnahme/Wiedergabe und das MXF(MPEG2):...
Seite 42: Auswahl Des Seitenverhältnisses Von Sd-Videos
Liste der Formate Wenn für [System] die Option „SD“ oder „HD +SD“ gewählt wurde, stehen für Steckplatz B Es folgt eine Liste der Datei- und Videoformate, die folgende Optionen zur Verfügung. auf diesem Kamera-Recorder gewählt werden Das Videoformat ist je nach Modell können.
Seite 43: Zoomfunktionen
Zoomfunktionen Benutzung des Zoomtasters am Gurt 1 Stellen Sie den [ZOOM SERVO/MANUAL]- Stellen Sie den Blickwinkel ein. Schalter auf „SERVO“. Zoomstärke: 1fach bis 23fach (nur optischer 2 Drücken Sie auf den Zoomtaster, um zu Zoom) zoomen. Das Zoomen kann mit jedem der folgenden drei Die Zoomgeschwindigkeit ändert sich je Bedienelemente gesteuert werden: nach dem, wie stark Sie auf den Zoomtaster...
Seite 44: Benutzung Des Zoomrings Am Objektivbereich
Scharfstellung Benutzung des Zoomrings am Objektivbereich Manuelles Anpassen der Scharfstellung 1 Stellen Sie den [ZOOM SERVO/MANUAL]- Schalter auf „MANUAL“. Sie können den gewünschten Blickwinkel einstellen, indem Sie am Zoomring drehen. Speichern/Wiederherstellen der aktuellen Zoomposition (Vorgabezoom) FOCUS FOCUS ASSIST/1 AUTO Auf diese Weise können Sie bis zu drei TIME CODE MANU Zoompositionen speichern.
Seite 45: Automatische Anpassung Der Scharfstellung
Automatische Anpassung der Anpassen der Scharfstellung von Scharfstellung entfernten Motiven Stellen Sie den [FOCUS AUTO/MANU/∞]- Schieben Sie den [FOCUS AUTO/MANU/∞]- Schalter auf „AUTO“. Schalter auf „∞“. Auf dem Bildschirm erscheint das Symbol des Das Symbol ∞ wird angezeigt. automatischen Scharfstellungsmodus e. Lassen Sie los, um in den manuellen Scharfstellungsmodus zurückzukehren.
Seite 46: Anpassen Der Scharfstellung Bei Gesichtserkennung
Anpassen der Scharfstellung bei Erkennungsrahmen (orange) Gesichtserkennung Diese Funktion erkennt menschliche Gesichter und passt die Scharfstellung im automatischen Scharfstellungsmodus automatisch an. Die Funktion kann auch sich bewegende Motive verfolgen. Werden mehrere Gesichter erkannt, können Sie Notiz : eines für die Scharfstellung auswählen. Sollte der Erkennungsrahmen nicht angezeigt Notiz : werden, vergewissern Sie sich bitte, dass für...
Seite 47: Anpassen Der Helligkeit
Notiz : die Scharfstellung wird automatisch Mithilfe der Pfeiltaste (HI) an der Seite des angepasst. Kamera-Recorders können Sie den Zielpegel (heller/dunkler) festlegen, um während der Erkennungsrahmen (orange) automatischen Anpassung die optimale Helligkeit zu erhalten. (A S. 91 [ AE Level ] ) Die Konvergenzgeschwindigkeit der automatischen Anpassung von Verstärkung, Verschluss und Blende kann im Menü...
Seite 48: Einstellen Der Blende
Einstellen der Blende Automatischer Blendenmodus (automatische Einstellung) Drücken Sie die [IRIS]-Taste, um den Sie können die Blendenöffnung manuell oder automatischen Blendenmodus zu wählen. Die automatisch gemäß der Helligkeit des Motivs Blende wird automatisch an die Helligkeit des einstellen. Motivs angepasst. Auf dem Bildschirm erscheint das Symbol a.
Seite 49: Einstellen Der Verstärkung
Einstellen der Automatischer Verstärkungsmodus (automatische Verstärkung Verstärkungsanpassung) 1 Drücken Sie die [GAIN]-Taste, um den Diese Funktion steigert die Lichtempfindlichkeit Automatischen Verstärkungsmodus (ALC) elektrisch, wenn das Motiv unzureichend auszuwählen. beleuchtet ist. Sie können die Verstärkung des Auf dem Bildschirm erscheint das Symbol a. Videoverstärkers entsprechend der Motivhelligkeit festlegen.
Seite 50: Einstellen Des Elektronischen Verschlusses
Einstellen des Umschalten der Verschlusszeit Wenn der Verschluss EIN ist, können Sie mit dem elektronischen Pfeiltaste (JK) die Verschlusszeit einstellen. Die Verschlusses Verschlusszeit unterscheidet sich je nach Videoformat und variablen Bildrateneinstellungen. Notiz : Sie können die Verschlusszeit (Zeit für die Um den Verschluss im Winkel (DEG) anzuzeigen, Aufnahme jedes Einzelbilds) mit der elektronischen wählen Sie für [WFrame &...
Seite 51: Während Der Variablen Bildaufzeichnung
Während der variablen Bildaufzeichnung Resolution/ 720/30p, 720/24p, 1080/30p, 1080/24p Shutter Frame & Bit Rate 60, 30, 15 54, 27 50, 25 48, 24, 12, 6 45, 22.5 40, 20, 10 36, 18 32, 2 Bildrate 1/10000 1/10000 1/4000 (Step) 1/10000 1/4000 1/2000 1/10000...
Seite 52: Automatischer Verschlussmodus (Automatische Verschlussanpassung)
Automatischer Verschlussmodus Notiz : (automatische Verschlussanpassung) Es wird empfohlen, den Neutralfilter zu verwenden, um die Objektivöffnung auf weniger 1 Drücken Sie die [SHUTTER]-Taste oder als F8 einzustellen. stellen Sie den [FULL AUTO]-Schalter auf „ON“, um den automatischen Verschlussmodus zu aktivieren. Auf dem Bildschirm erscheint das Symbol a.
Seite 53 Presetmodus (PRESET) Notiz : Nutzen Sie die Pfeiltaste (I), um zwischen dem Dieser Kamera-Recorder verfügt über zwei Farbtemperaturauswahlbildschirm und dem verschiedene Farbtemperatureinstellungen. Bildschirm für die detaillierte Mithilfe der [y]-Taste können Sie zwischen den Farbtemperaturauswahl umzuschalten. beiden Einstellungen umschalten. Wenn [White Balance] einer Benutzertaste (Werksseitige Voreinstellung: „3200K“...
Seite 54 Einstellen des Rot-/Blauanteils Sie können den in Speicher A oder Speicher B gespeicherten Weißabgleich feineinstellen. 1 Wählen Sie [Main Menu] B [Camera AUTO WHITE A Weißerken- Process] B [White Balance] B [AWB Paint] und OPERATION nungsrahmen drücken Sie die Set-Taste (R). Der Bildschirm für die Rot-/Blauanteileinstellung wird angezeigt.
Seite 55: Automatischer Weißabgleich-Modus (Faw: Vollzeit-Automatik-Weißabgleich)
FAW-Farbeinstellung Automatischer Weißabgleich-Modus (FAW: Vollzeit-Automatik-Weißabgleich) Sie können den automatisch ausgeführten Weißabgleich nachträglich anpassen. Drücken Sie die [WHT BAL]-Taste am seitlichen Bedienfeld, um in den automatischen 1 Wählen Sie [Main Menu] B [Camera Weißabgleich-Modus zu schalten. Process] B [White Balance] B [FAW Paint] und Auf dem Bildschirm erscheint die Anzeige drücken Sie die Set-Taste (R).
Seite 56: Einstellen Des Kamerabildes
Einstellen des Verwenden der Kamerabildes Bildstabilisierungsfunktion Die Bildqualität der Kamera kann im Menü Reduziert Unschärfen infolge von [Camera Process] eingestellt werden. Kamerabewegungen bei der Aufnahme (Verwackeln). Da die Einstellungen auf dem Bildschirm angezeigt werden, können Sie die Werte ändern, während 1 Prüfen Sie, ob die Sie die Bildqualität mit der Kamera kontrollieren.
Seite 57: Tonaufnahme
Tonaufnahme Einstellen des Eingangskanals auf [INPUT1]/ [INPUT2] Wählen Sie die Audiosignale, die an den [INPUT1] und Sie können auf diesem Kamera-Recorder Audio aus den [INPUT2]-Anschlüssen eingehen, mit dem [INPUT1]/ zwei Kanälen (CH1/CH2) synchron mit den Videobildern [INPUT2]-Modusschalter aus. aufnehmen. Wählen Sie für die Audioaufnahme aus den vier Einstellung Beschreibung nachstehenden Optionen.
Seite 58: Anpassen Des Audioaufnahmepegels
o Einstellen des Eingangskanals auf „INT“ für [CH1] und Anpassen des Audioaufnahmepegels [CH2] Sie können die Audioaufnahmepegel für die beiden Kanäle (CH1/CH2) manuell oder automatisch anpassen. 1 Stellen Sie den [CH1 AUTO/MANUAL]- Auswahlschalter auf „MANUAL“. 2 Drehen Sie den [CH1]-Einstellregler für den Aufnahmepegel, um den Pegel anzupassen.
Seite 59: Abhören Des Tons Während Der Aufnahme Mit Einem Kopfhörer
Abhören des Tons Auswahl der Audioausgabemethode, wenn der [MONITOR]-Auswahlschalter auf „BOTH“ während der Aufnahme steht mit einem Kopfhörer Wird ein Stereo-Ohrhöreranschluss verwendet, gehen Sie folgendermaßen vor, um Stereosound zu erhalten. Den aufgenommenen Ton können Sie über den 1 Stellen Sie den [MONITOR]- Kopfhörer prüfen.
Seite 60: Timecode Und User-Bit
Timecode und User-Bit Time Code-Betriebsmodus Die Timecode-Funktion stellen Sie unter [Main Menu] B [TC/UB] B [TC Generator] ein. Die Daten für Timecode und User-Bit werden auf (A S. 98 [ TC Generator ] ) diesem Kamera-Recorder mit dem Video aufgezeichnet. Einstellung Beschreibung Timecode und User-Bit werden während der...
Seite 61: Einstellen Des Timecodegenerators
Einstellen des Notiz : Timecodegenerators Drop-Frame-/Non-Drop-Frame-Modus Wenn die Bildrateneinstellung für [Main Menu] B [System] B [Record Set] B [Record Format] B [Frame & Bit Rate] auf „60p“, „60i“ Vordefinieren von Timecode oder „30p“ festgelegt wurde, beträgt die Die Daten für Timecode und User-Bit, die vom tatsächliche Bildrate etwa 59,94 (29,97).
Seite 62: Vordefinieren Des User-Bits
2 Legen Sie den Timecode fest (Stunde, 1 Wählen Sie [Main Menu] B [TC/UB] B [UB Minute, Sekunde, Frame). Preset] und drücken Sie die Set-Taste (R). Platzieren Sie den Cursor mit den Pfeiltasten (A S. 99 [ UB Preset ] ) (HI) am einzustellenden Menüpunkt, und Der Einstellungsbildschirm [UB Preset] wird nutzen Sie dann die Pfeiltasten (JK), um die...
Seite 63: Timecode Einstellen, Ohne Das Menü Zu Öffnen
Timecode einstellen, ohne das Menü zu 4 Prüfen Sie die Werte und drücken Sie die öffnen Set-Taste (R). Der Timecode ist eingestellt und der Bildschirm kehrt zum Normalbildschirm zurück. MENU/THUMB Um die Einstellung aufzuheben, drücken Sie die [CANCEL]-Taste. Vorsicht : CANCEL Wenn Sie den Kamera-Recorder während der Bearbeitung in den Medien-Modus umschalten,...
Seite 64: Timecode-Synchronisierung An Einer Anderen Kamera
Timecode- Einstellungen und Funktionen des Kamera-Recorders Synchronisierung an 1 Stellen Sie den Kamera-Modus ein. einer anderen Kamera (A S. 14 [Betriebsmodus] ) 2 Stellen Sie [TC/UB] B [TC Generator] wie Dieser Kamera-Recorder ist mit einem Timecode- folgt ein. Eingangs-/Ausgangsanschluss ([TC]-Anschluss) Slave-Gerät: Wählen Sie „Free Run(Ext)“.
Seite 65: Einstellen Des Zebramusters
Einstellen des Zebramusters Wenn der Luminanzpegelbereich für die Anzeige der Zebramuster angegeben ist, erscheinen bei der Aufnahme diagonale Linien (Zebramuster) in Bereichen mit den festgelegten Luminanzpegeln. ZEBRA/5 1 Stellen Sie die Zebramusteranzeige ein. Das Anzeigemuster wählen Sie unter [LCD/ VF] B [Shooting Assist] B [Zebra] aus. 2 Legen Sie den Helligkeitsbereich (Luminanzpegelbereich) für die Anzeige des Zebramusters fest.
Seite 66: Festlegen Der Spotmessung
Festlegen der Farbe des Spotmessung Rahmens, der Parameter Einstellungen die Position anzeigt Es wird die Helligkeit des Objekts während der Max & Min Zeigt die Helligkeit Max: Grün Aufnahme angezeigt. (%) und Positionen Min: Gelb Diese Funktion ist nützlich, wenn Sie die Video- der hellsten und oder Bühnenbeleuchtung einrichten oder die dunkelsten...
Seite 67: Wenn [Max & Min]/[Max]/[Min] Gewählt Ist
Wenn [Max & Min]/[Max]/[Min] gewählt ist Wenn [Manual] gewählt ist A Die Cursor werden je nach Einstellung A Die Helligkeit der Cursorposition wird eingeblendet, wenn die Taste gedrückt wird. angezeigt, wenn die Taste gedrückt wird. Es werden ein grüner und ein gelber Rahmen eingeblendet und die Helligkeitsstufen für diese 00:00:00.00 00:00:00.00...
Seite 68: Positionsdaten Per Gps Abrufen
Positionsdaten per GPS Anzeige Empfangsstatus Positionierungsstatus abrufen GPS-Empfang Starkes GPS-Signal erfolgt wird empfangen. UTC- (Signalstärke: Dieser Kamera-Recorder ist mit einer integrierten GPS- stark) Positionierungsdaten Funktion ausgerüstet. Die GPS-Funktion kann können abgerufen und aufgezeichnet Positionsdaten aufzeichnen. werden. Während der Wiedergabe können Sie außerdem die aufgenommenen Daten auf dem Wiedergabebildschirm (Keine GPS-Funktion ist...
Seite 69: Simultanaufnahme Mit Zwei Unterschiedlichen Auflösungen
Simultanaufnahme mit zwei unterschiedlichen C.REVIEW/7 Auflösungen Wenn Sie für [System] die Option „HD+SD“ oder „HD+Web“ wählen, können Sie gleichzeitig mit zwei unterschiedlichen Auflösungen aufnehmen. Wenn HD+SD gewählt wurde: Nimmt auf Steckplatz A mit hoher Auflösung (HD) und auf Steckplatz B gleichzeitig mit Standardauflösung (SD) auf.
Seite 70: Clips Frei Aufteilen (Clip Cutter Trig)
Dual Rec Clips frei aufteilen (Clip Cutter Trig) Sofern sich in beiden Steckplätzen aufnahmefähige Karten befinden, wird bei werksseitiger Einstellung ([Slot Mode] ist auf „Series“ eingestellt) mit der Sie könnten die Clips frei aufteilen, ohne die Betätigung der [REC]-Taste die Aufnahme nur für das Aufzeichnung während der Aufnahme stoppen zu Medium in dem ausgewählten Steckplatz gestartet.
Seite 71 Vorsicht : 2 Starten Sie die Aufnahme. Bei der Aufnahme im Modus Dual Rec ist es Setzen Sie in beide Steckplätze aufnahmefähige empfehlenswert, die Aufnahme mit zwei Karten mit Medien ein und drücken Sie die [REC]-Taste. der gleichen Kapazität und im gleichen Formatstatus Im Modus Dual Rec startet die Aufnahme auf den durchzuführen.
Seite 72: Backup Rec
Backup Rec 1 Stellen Sie [Main Menu] B [System] B [Record Set] B [Slot Mode] auf „Backup“. Der Modus Backup Rec ermöglicht es Ihnen, (A S. 110 [ Slot Mode ] ) das Medium in Steckplatz B für eine Sicherungsaufzeichnung zu verwenden und die „BACKUP“...
Seite 73: Starten Sie Die Normale Aufnahme
3 Starten Sie die normale Aufnahme 5 Stoppen Sie die Sicherungsaufzeichnung. (normale Aufnahme auf Steckplatz A). Wählen Sie [STBY] unter [Main Drücken Sie eine beliebige [REC]-Taste. Menu] B [System] B [Record Set] B [Slot Die Aufnahme auf Medium in Steckplatz A Mode] B [Backup Rec] und drücken Sie die beginnt.
Seite 74: Spezial-Aufnahme
Spezial-Aufnahme 1 Stellen Sie [Rec Mode] auf „Pre Rec“. (A S. 109 [ Rec Mode ] ) Stellen Sie [Main Menu] B [System] B Neben dem normalen Aufnahmemodus verfügt [Record Set] B [Rec Mode] auf „Pre Rec“. dieser Kamera-Recorder über fünf Spezialaufnahmemodi.
Seite 75 5 Pausieren Sie die Aufnahme. Betätigen Sie [REC] Betätigen Sie [REC] Betätigen Sie [REC] Drücken Sie die [REC]-Taste erneut, um die (Aufnahme beginnt) (Aufnahme wird fortgesetzt) (Aufnahme wird fortgesetzt) Aufnahme zu pausieren. Die Anzeige [REC] gedrückt wechselt („RRECC“ B „STBYC“ (gelber Betätigen Sie [REC] Betätigen Sie [REC] halten...
Seite 76: Bildaufzeichnung
Vorsicht : 1 Stellen Sie [Rec Mode] auf „Frame Rec“. Wenn der Strom aufgrund niedriger Stellen Sie [Main Menu] B [System] B Akkuleistung ausfällt, wird eventuell kein [Record Set] B [Rec Mode] auf „Frame Rec“ richtiger Clip erstellt. Wenn für [WFormat]/[YFormat] im Menü [Main (A S.
Seite 77: Intervallaufzeichnung
Intervallaufzeichnung 3 Legen Sie das Zeitintervall fest, um mit der Aufnahme in [Interval Rec] zu beginnen. Wenn bei der normalen Aufnahme die Aufnahme endet, werden Bild und dazugehörige Daten von Die Einstellung erfolgt über [Main Menu] B Anfang bis Ende der Aufnahme als ein „Clip“ auf [System] B [Record Set] B [Rec Mode] B der SD-Karte gespeichert.
Seite 78: Variable Bildaufzeichnung
Variable Bildaufzeichnung Notiz : Wenn für [Main Menu] B [Camera Die Aufnahme in diesem Modus ermöglicht es Function] B [AE LEVEL SW] die Option „AE Ihnen, flüssige Videos in Zeitlupe oder Zeitraffer zu erhalten. LEVEL/VFR“ eingestellt wurde, können Sie die Durch die Verwendung unterschiedlicher Pfeiltasten (HI) nutzen, um während der Bildrateneinstellungen für Aufnahme und...
Seite 79: Wiedergabe Aufgenommener Clips
Wiedergabe F [OIS/2]-Taste Schaltet den Auswahlstatus des mit dem aufgenommener Clips Cursor gewählten Clips ein oder aus. Ausgewählte Clips werden mit einem Häkchen versehen angezeigt. Um auf SD-Karten gespeicherte Clips G [LOLUX/3]-Taste wiederzugeben, wechseln Sie zum Medien- Modus. Öffnet den Aktionsauswahlbildschirm. Halten Sie die [MODE]-Wähltaste im Kamera- H [DISPLAY]-Taste Modus gedrückt, um den Medien-Modus...
Seite 80 Notiz : Notiz : Ist von den Einstellungen für [Main Clips mit OK-Markierung können auf dem Menu] B [System] B [Record Set] B [Record Kamera-Recorder nicht gelöscht werden. Format] B [System], [WResolution]/ Wenn für [Main Menu] B [System] B [Record [YResolution] und [WFrame &...
Seite 81: Aktionen
Detaillierter Bildschirm Aktionen * Elemente, die auch im Standardbildschirm Durch Drücken der 3. Benutzertaste ([LOLUX/3]) vorkommen, werden nicht beschrieben. Siehe wird der Aktionsauswahlbildschirm eingeblendet. „[Standardbildschirm] S. 79“. Sie können die folgenden Bedienschritte ausführen. Parameter Beschreibung Select All Clips Wählt alle Clips aus. Select OK Wählt alle Clips mit eingefügter Marked...
Seite 82: Wiedergabe
Wiedergabe Parameter Beschreibung FTP Upload Lädt einen Clip auf einen FTP- Verwenden Sie für die Wiedergabe die Funktionstasten Server hoch. an der Seite des Kamera-Recorders. This Clip: Lädt den mit dem Cursor ausgewählten Clip hoch. Selected Clips: Lädt die ausgewählten (mit Häkchen versehenen) Clips hoch.
Seite 83: Löschen Von Clips
Löschen von Clips Timecode-Wiedergabe Der auf einer SD-Karte gespeicherte Timecode oder das User-Bit kann auf dem LCD-Monitor und im Sucher Clip löschen. angezeigt werden. Notiz : Der Timecode wird auch am Videosignalausgang des [HD/SD SDI]-Ausgangs eingebettet (überlagert). MENU/THUMB Vom [HD/SD SDI]-Ausgang ausgegebene User-Bits werden als Anzeiger für die Bestimmung gültiger Videosignale verwendet.
Seite 84: Wählen Sie [Delete] Mit Den Pfeiltasten
Einfügen/Löschen von 3 Wählen Sie [Delete Clips] B [This Clip] und OK-Markierung drücken Sie die Set-Taste (R). Es erscheint eine Meldung, in der Sie den Löschvorgang bestätigen müssen. Sie können an wichtigen Szenen in Clips OK- Markierungen einfügen. Mit OK-Markierungen versehene Clips können nicht gelöscht werden, wodurch wichtige Clips geschützt werden.
Seite 85: Drücken Sie Während Der Clip-Wiedergabe
Auswahl mehrerer Clips Während der Wiedergabe oder im Pausenbildschirm und Ausführen von 1 Drücken Sie während der Clip-Wiedergabe Funktionen die [FOCUS ASSIST/1]-Taste. Besitzt der Clip keine OK-Markierung, wird eine OK-Markierung eingefügt. Mehrere Clips können im Miniaturbildbildschirm oder Ist der Clip mit einer OK-Markierung im Wiedergabebildschirm ausgewählt werden.
Seite 86: Fortlaufende Auswahl Mehrerer Clips
Fortlaufende Auswahl mehrerer Clips 5 Drücken Sie die Set-Taste (R), um den Bereich zu bestätigen. 1 Betätigen Sie die Taste [LOLUX/3]. Die Häkchen wechseln ihre Farbe von 2 Wählen Sie im Aktionsauswahlbildschirm Magenta nach Grün. „Select Range“ und drücken Sie die Set- Drücken Sie die [LOLUX/3]-Taste, während Taste (R).
Seite 87: Grundfunktionen Im Menübildschirm
Grundfunktionen im A [MENU/THUMB]-Taste Zeigt den Menübildschirm an. Der [Main Menübildschirm Menu]-Bildschirm wird standardmäßig angezeigt. Während der normalen Bedienung, wird Drücken Sie die [MENU/THUMB]-Taste am [Main Menu] angezeigt, wenn die vorherige seitlichen Bedienfeld des Kamera-Recorders Menübedienung bei [Main Menu] endete, oder des LCD-Monitors, um den Menübildschirm auf dem LCD-Monitor und dem und [Favorites Menu], wenn die vorherige...
Seite 88: Anzeige Und Beschreibung Des Menübildschirms
Ändern von Einstellungswerten Anzeige und Beschreibung des Menübildschirms Menüobjekte wählen A Zu ändernder Menüeintrag Zu ändernder Menüeintrag. In einem Pop-up-Fenster erscheint eine Liste von Einstellungswerten F. A Cursor B Funktionsanleitung Zeigt die gewählte Option. Bewegen Sie den Anleitung für die aktuellen Funktionstasten. Cursor mit den Pfeiltasten (JK) C Werte vor der Änderung einstellen B Menüeintrag...
Seite 89: Texteingabe Mit Der Software-Tastatur
Texteingabe mit der Software-Tastatur A Texteingabefeld Feld zur Eingabe des Titels. Verwenden Sie die Software-Tastatur zur Eingabe Sie können bis zu 8 Zeichen für die [Scene der [Scene File]/[Picture File]-Unterbezeichnung, File]/[Picture File]-Unterbezeichnung und [Clip Name Prefix] und der Einstellungen unter bis zu 4 Zeichen für die [Clip Name Prefix] [Network] B [Settings].
Seite 90: Hierarchische Darstellung Des Menübildschirms
Hierarchische Darstellung des Menübildschirms TC/UB... Main Menu... TC Generator Camera Function... TC Preset Bars UB Preset Drop Frame Flicker Correction Flash Band Correction LCD/VF... Shutter Shooting Assist... AE Level Marker Settings... AE Speed Display Settings... ALC Limit LCD + VF Auto Iris Limit (OPEN) VF Color Auto Iris Limit (CLOSE)
Seite 91: Camera Function-Menü
Camera Function-Menü Vorsicht : Die Flash Band-Korrektur steht in den folgenden Fällen nicht zur Verfügung. Menübildschirm für die Festlegung der Wenn für [Rec Mode] die Option „Variable Frame“ Funktionseinstellungen während der Aufnahme. eingestellt wurde Dieser Menüpunkt kann nur im Kamera-Modus Wenn für [WFrame &...
Seite 92 ALC Limit AE LEVEL SW Zur Einstellung des maximalen Zum Festlegen der Funktion der Pfeiltasten (HI) Verstärkungsfaktors von „ALC“, der die auf der rechten Seite. AE LEVEL/VFR: Empfindlichkeit gemäß der Helligkeit automatisch Legt die Anzahl der Einzelbilder während der elektrisch anhebt. variablen Bildaufzeichnung fest und fungiert in [Einstellungswerte: 24dB, R18dB, 12dB, 6dB] anderen Fällen als Einstelltaste für den AE-...
Seite 93: User Switch Set Parameter
User Switch Set Parameter Spot Meter Zum Festlegen der Funktion, wenn für einen der USER1 - USER7, LCD KEY▲/LCD KEY▶/LCD Parameter [USER1]-[USER7], [LCD KEY▲], [LCD KEY▼/LCD KEY◀ KEY▶], [LCD KEY▼] oder [LCD KEY◀] die Option „Spot Meter“ gewählt wurde. Durch Zuweisung der folgenden Funktionen für die (A S.
Seite 94: Camera Process-Menü
9 Hysteresis 9 Adjust... Zur Einstellung des Spielraums für den Zur Festlegung der detaillierten Einstellungen der aufrechtzuerhaltenden Status, wenn das zu Kontur (Detail). erkennende Gesicht verloren geht. (A S. 97 [Detail/Adjust-Parameter] ) Wählen Sie „Fast“, um sofort ein anderes Motiv Notiz : auszuwählen, wenn das Gesicht auf dem Bildschirm Dieser Parameter ist nicht wählbar, wenn...
Seite 95 9 Compress Level White Clip Der Komprimierungsfaktor erhöht sich, wenn ein Zum Einstellen des Punkts, an dem die größerer Wert angegeben wird. Weißwertbegrenzung für Videoeingangssignale [Einstellungswerte: 1 bis 5 (R 3)] mit einem hohen Luminanzpegel einsetzt. 108%: Notiz : Setzt die Weißwertbegrenzung am Punkt ein, an Dieser Parameter wird nur angezeigt, wenn dem der Luminanzpegel 108 % beträgt.
Seite 96 Strong: Color Gain Verstärkt den Effekt des Abstufungsausgleichs Zur Einstellung des Videosignal-Farbpegels. Das für Motive mit großem dynamischen Bereich bei Erhöhen des Wertes vertieft den Farbton. Außenaufnahmen oder starkem Gegenlicht. [Einstellungswerte: -50 bis +15, Off (R0)] Natural: Normaleinstellung bei großem dynamischen Notiz : Bereich.
Seite 97: Detail/Adjust-Parameter
Detail/Adjust-Parameter V Frequency Zur Festlegung der Korrekturfrequenz der V/H Balance vertikalen Kontur. Legen Sie dies dem Motiv Zur Einstellung der H/V-Balance zur Verbesserung entsprechend fest. der Kontur (Detail) in der horizontalen (H) oder Low: vertikalen (V) Ausrichtung. Betont den unteren Frequenzbereich. H+1 bis H+4: Middle: Das Erhöhen des Wertes verbessert die Kontur...
Seite 98: White Balance Parameter
Off: White Balance Parameter Ändert die Einstellungen für [AWB Paint] (R-Wert und B-Wert) nicht, nachdem AWB (Automatischer Preset Temp. Weißabgleich) ausgeführt wurde. Zur Einstellung der Farbtemperatur, wenn der [WHT [Einstellungswerte: ROn, Off] BAL]-Auswahlschalter auf „PRESET“ festgesetzt ist. Details finden Sie unter „[Anpassen des FAW Paint Weißabgleichs] S.
Seite 99: Lcd/Vf-Menü
LCD/VF-Menü TC Preset Zum Festlegen des Timecodes (Stunde, Minute, Sekunde, Frame). Eintrag zur Festlegung von Einstellungen für den Anzeige : Drop-Einstellung 02:02:25.20 LCD-Monitor oder Sucherbildschirm. : Non Drop-Einstellung 02:02:25:20 Dieser Menübildschirm dient zur Festlegung von Einstellungen für den Focus Assist-Modus, die UB Preset Zebramuster-Anzeige, Bildschirmgröße, Markierung und Sicherheitszone.
Seite 100: Shooting Assist Parameter
9 Type VF Bright Zum Festlegen der Betriebsfunktion, die bei Zum Einstellen der Helligkeit des Drücken der Taste [FOCUS ASSIST/1] ausgeführt Sucherbildschirms. wird. Das Erhöhen des Wertes verstärkt die Helligkeit. (A S. 45 [Focus Assist Funktion] ) [Einstellungswerte: -10 bis +10 (R 0)] ACCU-Focus: VF Contrast Aktiviert die Funktionen Focus Assist und ACCU-...
Seite 101: Marker Settings Parameter
Marker Settings Parameter 9 Safety Zone Zur Einstellung des Prozentwerts der Bereichs, der Zur Einstellung der Markierungs- und als gültiger Bereich (Safety Zone) innerhalb des in Sicherheitszonenanzeigen, die Ihnen dabei helfen, [Aspect Ratio] gewählten Seitenverhältnisses den Blickwinkel des Bilds bei der Aufnahme zu bestimmen.
Seite 102 Media Remain Date/Time Stellt ein, ob der verbleibende Speicherplatz auf Legt fest, ob Datum und Zeit in der Anzeige auf der für die Aufnahme bestimmten SD-Karte dem LCD-Monitor und Sucherbildschirm angezeigt wird. erscheinen. [Einstellungswerte: ROn, Off] [Einstellungswerte: ROn, Off] Notiz : Date Style Die Warnung über den verbleibenden Zur Einstellung der Datumsanzeigesequenz für die...
Seite 103: A/V Set-Menü
A/V Set-Menü 9 HDMI Enhance Zur Einstellung des Farbbereichs von HDMI- Signalen. Stellen Sie diesen Menüpunkt auf Menübildschirm für Videoausgabe und Audio. „On“, wenn Sie einen PC-Monitor anschließen. Dieser Parameter ist nur wählbar, wenn für Video Set... [HDMI/SDI Out] die Option „HDMI“ oder „HDMI Zur Festlegung von Videoausgangseinstellungen.
Seite 104 Input2 Mic Ref. AGC Mode Zur Festlegung des Referenz-Eingangspegels, Stellt ein, ob der Begrenzerbetrieb von [CH1] und wenn der [INPUT2]-Auswahlschalter auf „MIC“ [CH2] verknüpft werden sollen. oder „MIC+48V“ eingestellt ist. Wählen Sie „Link“ zum Verknüpfen und „Separate“ [Einstellungswerte: -62dB, -56dB, R-50dB, -44dB, zum Trennen.
Seite 105 Test Tone Monitor Legt fest, ob während der Testbildanzeige ein Zur Einstellung des Audio-Sounds des [x]- Audio-Testsignal (1 kHz) ausgegeben wird. Anschlusses auf Stereo oder Misch-Sound, wenn [Einstellungswerte: On, ROff] der [MONITOR]-Schalter am LCD-Monitor auf „BOTH“ eingestellt ist. INPUT1/2 Wind Cut Mix: Ausgabe von Misch-Sound (Misch-Sound von Wählt, ob die niedrigen Frequenzen des...
Seite 106: System-Menü
System-Menü Auto Power Off Um einzustellen, ob der Kamera-Recorder automatisch ausgeschaltet wird, falls bei Nutzung Über diesen Menübildschirm können des Akkus länger als 5 Minuten keine Systemeinstellungen durchgeführt werden. Bedienschritte erfolgen. Diese Funktion gilt nur, Zum Festlegen von Aufnahmeeinstellungen, wenn der Akku benutzt wird. Formatierung und Wiederherstellung von SD- [Einstellungswerte: On, ROff] Karten, Signallampeneinstellung,...
Seite 107: Record Set Parameter
9 Import Metadata Time Zone Zum Importieren von Metadaten vom FTP-Server. Zur Einstellung der UTC-Zeitdifferenz in Einheiten von 30 Minuten. Notiz : [Einstellungswerte: UTC-00:30-UTC-12:00, UTC, Diese Option ist nur verfügbar, wenn für UTC+14:00-UTC+00:30 (in 30 min-Schritten)] [Network] die Option „Off“ eingestellt wurde. (Vorgabewerte: UTC-05:00 (U-Modell), UTC (E- Modell)) 9 Settings...
Seite 108 HD+SD: 9 W Frame & Bit Rate Nimmt auf Steckplatz A in „HD“ (hohe Zur Auswahl der Bildrate und der Codierungs- Auflösung) und auf Steckplatz B in „SD“ Bitrate für die Aufnahme auf die SD-Karte in (Standardauflösung) auf. Steckplatz A, wenn für [System] die Option „HD“, HD+Web: „HD+Web“...
Seite 109 9 Y Format Rec Mode Zur Auswahl des Dateiformats für die Speicherung Zur Wahl des Aufzeichnungsmodus bei der auf der SD-Karte im Steckplatz B, wenn für Aufzeichnung auf die SD-Karte. [System] die Option „HD+Web“ oder „HD+SD“ (A S. 74 [Spezial-Aufnahme] ) eingestellt wurde.
Seite 110 9 Pre Rec Time Slot Mode Zum Einstellen der Voraufnahme, wenn für [Rec Zum Einstellen des Funktionsmodus der Mode] die Option „Pre Rec“ gewählt wurde. Kartensteckplätze. Series: [Einstellungswerte: R5sec, 10sec, 15sec] Modus, über den die beiden Steckplätze 9 Rec Frames nacheinander aktiviert werden.
Seite 111: Time Stamp
Menüpunkt Settings Time Stamp Stellt ein, ob das Aufnahmedatum/die Aufnahmezeit Zum Festlegen von netzwerkbezogenen Einstellungen. im aufgenommenen Video angezeigt wird. Die eingeblendete Software-Tastatur für die Eingabe [Einstellungswerte: On, ROff] variiert entsprechend dem Menüpunkt, den Sie gerade anpassen. Notiz : (A S. 89 [Texteingabe mit der Software-Tastatur] ) Das Anzeigeformat für Datum/Uhrzeit kann unter [LCD/VF] B [Display Settings] B [Date Style]/[Time Style] geändert werden.
Seite 112 Metadata Server Clip Server Zur Registrierung des FTP-Servers für den Import von Zur Einstellung von Server und Verzeichnis für das Metadaten und des Pfads der zu importierenden Datei. Hochladen von auf SD-Karte aufgenommenen Clips auf Es können bis zu 4 Einstellungen registriert werden. den FTP-Server.
Seite 113: Hinzufügen/Bearbeiten Häufig Benötigter Menüeinträge (Favorites Menu)
Hinzufügen/Bearbeiten Hinzufügen von Menüpunkten zum Favorites Menu häufig benötigter 1 Drücken Sie die [MENU]-Taste, um den Menüeinträge (Favorites [Main Menu]-Bildschirm aufzurufen. Menu) 2 Wählen Sie den hinzuzufügenden Menü- oder Untermenüpunkt. Sie können häufig verwendete Menüpunkte wählen und hinzufügen/bearbeiten, um einen persönlichen Menübildschirm zu erstellen (Favorites Menu).
Seite 114: Favorites Menu Bearbeiten
Favorites Menu bearbeiten 4 Betätigen Sie die Taste [OIS/2]. Sie können die dem [Favorites Menu] Vor dem Menüeintrag wird eine Löschmarkierung (b) angezeigt. hinzugefügten Menüpunkte löschen oder ihre Reihenfolge ändern. Punkte aus dem [Favorites Menu] löschen 1 Öffnen Sie den [Favorites Menu]- Bildschirm.
Seite 115 Reihenfolge der Menüpunkte im [Favorites 3 Wählen Sie den zu verschiebenden Menü- Menu] ändern oder Untermenüpunkt und drücken Sie die Set-Taste (R). Der Verschiebemodus wird aktiviert, und eine Positionswählleiste für das Verschieben DISPLAY MENU/THUMB erscheint. CANCEL MENU/THUMB AE LEVEL FOCUS ASSIST/1 OIS / 2 CANCEL TIME CODE...
Seite 116 6 Betätigen Sie die Taste [FOCUS ASSIST/1]. Das Optionsmenü zum Verlassen des [Favorites Menu]-Bearbeitungsmodus erscheint. 7 Wählen Sie [Save & Exit] und drücken Sie die Set-Taste (R). Notiz : Das Verschieben ist erst abgeschlossen, wenn die Änderungen mit [Save & Exit] gespeichert wurden.
Seite 117: Bildanzeige Im Kamera-Modus
Bildanzeige im Kamera- A OK-Markierung Wird angezeigt, wenn die OK-Markierung Modus angehängt wurde. (A S. 84 [Einfügen/Löschen von OK- Markierung] ) Bildschirmanzeige 0 B Spannung/Akkuleistung Dieser Bildschirm zeigt das Ereignis an. Er wird Zeigt den aktuellen Status des verwendeten auch für die Anzeige von Warnungen verwendet. Netzteils.
Seite 118 E Auflösung I Lautstärkebedienungsanzeige Zeigt die Videobildauflösung. Wird angezeigt, wenn die Lautstärke von Kopfhörer, Lautsprecher (0 bis 15) und die Notiz : Werte für LCD BRIGHT, PEAKING (-10 bis +10) Dieser Menüpunkt wird nicht angezeigt, wenn geändert werden. [Main Menu] B [LCD/VF] B [Display Settings] B [Record Format] auf „Off“...
Seite 119 M Verschluss Q Neutralfilter-Position Die aktuelle Verschlussgeschwindigkeit Zeigt die aktuelle Neutralfilter-Position. wird angezeigt, wenn für den Verschluss die Notiz : Option „On“ gewählt wurde. Dieser Menüpunkt wird nicht angezeigt, wenn (A S. 91 [ Shutter ] ) [Main Menu] B [LCD/VF] B [Display a wird angezeigt, wenn für den Schalter Settings] B [ND Filter] auf „Off“...
Seite 120 U Anzeige von Datum/Uhrzeit X Anzeige von Timecode (I)/User-Bit (J) Zeigt aktuelles Datum und Uhrzeit an. Zeigt den Timecode (Stunde: Minute: Sekunde: Bild) oder die User-Bit-Daten an. Notiz : Beispiel für Timecode-Anzeige: Der Anzeigestil für Datum/Uhrzeit kann unter [Main Menu] B [LCD/VF] B [Display 0 0 : 0 0 : 0 0 : 0 0 Settings] B [Date Style]/[Time Style] festgelegt werden.
Seite 121 a Medien-Status Notiz : ---- : Keine Karte im gewählten Dieser Parameter wird nicht angezeigt, wenn Steckplatz auffindbar [Slot Mode] auf „Series“ festgelegt ist. STBY : Aufnahme-Standby Dieser Menüpunkt wird nicht angezeigt, wenn : Aufnahme RREC [Main Menu] B [LCD/VF] B [Display REVIEW : Clip-Prüfung Settings] B [Media Remain] auf „Off“...
Seite 122: Bildanzeige Im Medien-Modus
Bildanzeige im Medien- A Medien Zeigt den Medien-Steckplatz (A oder B) des Modus momentan wiedergegebenen Clips. z wenn der Schreibschutzschalter der SD- Karte aktiviert ist. Medienanzeigebildschirm 0 B Spannung/Akkuleistung Dieser Bildschirm zeigt den Medienstatus oder das Zeigt den aktuellen Status des verwendeten Ereignis.
Seite 123 H Informationsanzeige J Anzeige von Timecode (I)/User-Bit (J) Benutzen Sie die [AE LOCK/4]-Taste, um Zeigt den Timecode (Stunde: Minute: Sekunde: Bild) oder die User-Bit-Daten an. zwischen Kamerainformationsanzeige und Beispiel für Timecode-Anzeige: GPS-Anzeige umzuschalten, und um die Anzeige auszuschalten. 0 0 : 0 0 : 0 0 : 0 0 Die GPS-Anzeige zeigt Informationen über den Aufnahmestandort des ※...
Seite 124: Statusbildschirm
Statusbildschirm Audio Level-Bildschirm Zum Prüfen der audiobezogenen Informationen, wie Lautstärkepegel des Mikrofons. Zum Prüfen der Einstellungen des Kamera-Recorders. (A S. 57 [Tonaufnahme] ) Bildschirm Camera 1/Bildschirm Camera 2 Zum Prüfen der Informationen hinsichtlich der Aufnahme mit dem Kamera-Recorder. Video-Bildschirm Zum Prüfen der Einstellungen des Videoausgangs. (A S.
Seite 125: Markierungs- Und Sicherheitszonenanzeigen (Nur Im Kamera-Modus)
Markierungs- und Testbildanzeige Sicherheitszonenanzeigen Auf diesem Kamera-Recorder können Testbilder (nur im Kamera-Modus) angezeigt werden. Notiz : Die Audiotestsignale (1 kHz) können simultan Die Markierungs- und Sicherheitszonenanzeigen helfen Ihnen dabei, den Blickwinkel des Bilds bei mit dem Testbild ausgegeben werden. der Aufnahme zu bestimmen. (A S.
Seite 126: Anpassen Der Farbmatrix
Anpassen der Farbmatrix 3 Passen Sie Saturation an. Drücken Sie die Pfeiltaste (I), um den Cursor auf Saturation zu bewegen. Die Farbmatrix des Kamera-Recorders kann an Jede Farbe verändert sich in die Richtung, eine Farbe nach Wunsch des Anwenders die von dem Pfeil am Vektorskop angezeigt angepasst werden.
Seite 127: Konfigurieren Von Setup-Dateien
Konfigurieren von Setup- Setup-Dateien speichern Dateien 1 Zeigen Sie das Menü [Setup File] an. Wählen Sie [Main Menu] B [System] B [Setup File] und drücken Sie die Set-Taste (R). Die Menüeinstellungen können auf dem Kamera- (A S. 106 [ Setup File ] ) Recorder oder einer SD-Karte gespeichert 2 Wählen Sie [Store File] und drücken Sie die werden, indem man sie als Setup-Datei speichert.
Seite 128: Eine Setup-Datei Laden
Eine Setup-Datei laden 6 Wählen Sie [Store] und drücken Sie die Set- Taste (R). 1 Zeigen Sie das Menü [Setup File] an. Wählen Sie [Main Menu] B [System] B [Setup File] und drücken Sie die Set-Taste (R). (A S. 106 [ Setup File ] ) 2 Wählen Sie [Load File] und drücken Sie die Set-Taste (R).
Seite 129: Löschen Von Setup-Dateien
Löschen von Setup-Dateien 1 Zeigen Sie das Menü [Setup File] an. Wählen Sie [Main Menu] B [System] B [Setup File] und drücken Sie die Set-Taste (R). (A S. 106 [ Setup File ] ) 2 Wählen Sie [Delete File] und drücken Sie die Set-Taste (R).
Seite 130: Clips Auf Einem Pc Verwalten/Bearbeiten
Trennen Details über die Installation der Anwendungssoftware finden Sie im [User's Deaktivieren Sie die Verbindung am PC und Guide] der [JVC ProHD Clip Manager] auf der ziehen Sie dann das Kabel am Kamera- beiliegenden Disk. Recorder ab. Dies beendet den USB-Modus und schaltet den 1 Schließen Sie den Kamera-Recorder mit...
Seite 131: Anschließen Eines Externen Monitors
Anschließen eines Wenn Ihr PC die SD-Karte nicht erkennt externen Monitors Bestätigen Sie und aktualisieren Sie das Betriebssystem Ihres PCs. Beschreibung Um Live- oder Wiedergabe-Videobilder und Windows XP/ Aktualisierung auf SP2 oder Audio-Sound an einen externen Monitor Windows XP SP1 höher erforderlich.
Seite 132: Verbindung Über Sdi
Verbindung über SDI Digitale Videosignale werden, zusammen mit eingebetteten (überlagerten) Audio-Signalen und Timecode-Signalen, sowohl für HD-SDI- als auch SD-SDI-Signale ausgegeben. Vom [HD/SD SDI]-Ausgang ausgegebene DEVICE User-Bits werden als Anzeiger für die Bestimmung gültiger Videosignale verwendet. Deshalb werden keine präzisen Werte ausgegeben.
Seite 133: Anschließen Des Kopfhörers
Anschließen des Anschließen der Kopfhörers Kabelfernbedienung Die Audioausgabe über den [x]-Anschluss Die Funktionen am Kamera-Recorder können mit kann mithilfe von [A/V Set] B [Monitor] oder über einer Kabelfernbedienung konfiguriert werden. den [MONITOR]-Auswahlschalter am Kamera- Notiz : Recorder erfolgen. Wenn Bedienelemente am Kamera-Recorder (A S.
Seite 134: Funktionen Der Netzwerkverbindung
Funktionen der Vorbereiten der Netzwerkverbindung Netzwerkverbindung Die Netzwerkfunktion kann nach dem Anschließen Bedienungsumfeld eines der folgenden Adapter am [HOST]-Anschluss auf der Geräterückseite genutzt werden. Computer USB-WLAN-Adapter o Prozessor USB-Ethernet-Adapter Core 2 Duo 2,4 GHz oder mehr USB-Mobilfunkadapter o Speicher (A S. 135 [Kameraeinrichtung für die 2 GB oder mehr Netzwerkverbindung] ) o -Anzeige...
Seite 135: Kameraeinrichtung Für Die Netzwerkverbindung
Kameraeinrichtung für die Verbindung per WLAN herstellen Netzwerkverbindung Verbindung über einen Zugangspunkt 1 Schließen Sie je nach beabsichtigter 1 Nehmen Sie die Einstellung am Kamera- Nutzung einen geeigneten Adapter an den Recorder vor und rufen Sie den [Wizard]- [HOST]-Anschluss auf der Rückseite des Bildschirm auf.
Seite 136 P2P-Verbindung Sie können über Geräte, wie Smartphone, Tablet- Computer oder PC, auf die Webfunktion dieses Kamera-Recorders zugreifen. 1 Auf dem [Wizard]-Bildschirm wird [Wireless LAN] angezeigt. 4 Wählen Sie aus der Liste mit Zugangspunkten (Smartphone, Tablet- Computer, PC usw.) [SSID] aus und geben Sie das [Passphrase] ein.
Seite 137: Verbindung Über Ein Lan-Kabel Herstellen
Verbindung mit einem 3G-Adapter Verbindung über ein LAN-Kabel herstellen herstellen Sie können die FTP-Funktion nutzen, indem Sie einen USB- Mithilfe eines Crosskabels können Sie ein Gerät, Mobilfunkadapter mit dem Kamera-Recorder verbinden. wie z. B. Smartphone, Tablet-Computer oder PC, direkt mit dem Kamera-Recorder verbinden, um 1 Verbinden Sie den USB-Mobilfunkadapter mit dem auf die Web-Funktionen des Kamera-Recorders [HOST]-Anschluss des Kamera-Recorders.
Seite 138: Importieren Von Metadaten
Importieren von Konfigurieren des Servers für das Herunterladen Metadaten Zum Festlegen der Einstellungen für die Verbindung zum FTP-Server zum Herunterladen Sie können eine Metadaten-Einstellungsdatei der Metadaten (Domain-Name, Benutzername, (XML-Format) vom FTP-Server herunterladen und Passwort usw.) sowie des Pfads der Metadaten im Kamera-Recorder speichern. herunterzuladenden Datei.
Seite 139: Importieren Von Metadaten
Importieren von Metadaten 3 Wählen Sie im Bestätigungsfenster [Import] und drücken Sie dann die Set- Laden Sie die Metadaten-Einstellungsdatei (XML- Format) vom FTP-Server herunter. Taste (R). Der Import beginnt. 1 Wählen Sie [Main Ist der Import abgeschlossen, wird die Menu] B [System] B [Network] B [Import Bildschirmanzeige wieder hergestellt, bevor Metadata] und drücken Sie die Set-Taste der [Import Metadata]-Bildschirm eingeblendet...
Seite 140: Hochladen Eines Aufgenommenen Videoclips
Hochladen eines 2 Bewegen Sie den Cursor auf den aufgenommenen Videoclips hochzuladenden Clip. Benutzen Sie die Pfeiltaste (JKH I), um den Cursor zu dem Clip zu bewegen, den Sie hochladen möchten. Hochladen von auf SD-Karte aufgenommenen Clips auf einen voreingestellten FTP-Server. Konfigurieren des FTP-Servers für das Hochladen Zum Festlegen der Einstellungen für die Verbindung zum...
Seite 141 5 Hochladen abgeschlossen. 3 Das Hochladen beginnt. Wurde das Hochladen abgeschlossen, erscheint Der Übertragungsstatus wird in einer „Successfully Completed.“ auf dem Bildschirm. Fortschrittsanzeige eingeblendet. Drücken Sie die Set-Taste (R), um zum Miniaturbildanzeigebildschirm zurückzukehren. Notiz : Um das Hochladen zu stoppen, drücken Sie die Set- Taste (R).
Seite 142: Verbindung Über Einen Browser Herstellen
Verbindung über einen 3 Geben Sie Benutzernamen und Passwort Browser herstellen ein. Geben Sie den Benutzernamen (prohd) und das Passwort (voreingestelltes Passwort: 0000) im Anmeldungsbildschirm ein, um die Sie können mit Geräten, wie Smartphone, Tablet- Hauptseite der Kamera aufzurufen. Computer oder PC, über einen Browser auf die Webfunktionen dieses Kamera-Recorders zugreifen.
Seite 143: Bearbeiten Von Metadaten
Bearbeiten von Metadaten 3 Bearbeiten von Metadaten A Geben Sie Daten in die erforderlichen Felder ein. Sie können die Metadaten erstellen, die einer aufgenommenen Datei hinzugefügt werden sollen, B Berühren Sie bzw. klicken Sie nach erfolgter oder die Metadaten eines aufgenommenen Clips Eingabe auf [Save], um die Metadaten zu überschreiben.
Seite 144: Clip Metadata
Clip Metadata Notiz : Sie können über den Browser von Geräten, wie Werden Menü oder Status angezeigt, wird die Smartphone, Tablet-Computer oder PC, auf die Anzeige des Bestätigungsbildschirms Bearbeitungsseite der Metadaten zugreifen und zurückgehalten. die Metadaten anzeigen bzw. neu schreiben, die Schließen Sie das Menü...
Seite 145: Bearbeiten Der Metadaten Ausgewählter
5 Bearbeiten der Metadaten ausgewählter 6 Berühren Sie bzw. klicken Sie im Clips Bestätigungsbildschirm auf [OK]. Die Aktualisierung der Metadaten beginnt. A Bearbeiten Sie die Daten in den erforderlichen Nach erfolgter Aktualisierung wird „Renewal Feldern. of clip metadata is succeeded.“ Verwenden Sie dazu die Maus und die eingeblendet.
Seite 146: View Remote-Funktion
View Remote-Funktion A Schaltfläche für den Seitenwechsel Berühren Sie diese Schaltfläche bzw. klicken Sie sie an, um zum Bildschirm [Planning Über einen Browser können Sie mithilfe von Metadata], [Clip Metadata] oder [Settings] zu Geräten, wie Smartphone, Tablet-Computer oder wechseln. PC, die live angezeigten Bilder prüfen und die B Bildschirm Live-Ansicht folgenden Fernbedienungsschritte ausführen.
Seite 147: Registrieren/Löschen Des Voreingestellten Zooms
Registrieren/Löschen des 4 Registrieren Sie [B] und [C] auf die gleiche voreingestellten Zooms Art und Weise. Nachdem die drei Positionen A, B und C Registrieren des voreingestellten Zooms registriert wurden, werden die Positionen der Tasten [A], [B] und [C] entsprechend der Sie können 3 beliebige Zoompositionen registrieren.
Seite 148: Konfigurieren Von Einstellungen Über Einen Browser
Konfigurieren von Löschen einer voreingestellten Zoomposition Einstellungen über einen 1 Schalten Sie in den Modus Löschen des voreingestellten Zooms. Browser Wenn Positionen für [A], [B] und [C] registriert sind, schalten Sie durch Berühren bzw. Anklicken der Schaltfläche [Clear] in den Modus Löschen des Über den Browser von Geräten, wie Smartphone, voreingestellten Zooms.
Seite 149: Ändern Der Einstellungen Der View Remote-Funktion
Ändern der Einstellungen der View A View Remote Remote-Funktion Einstellungen für die Bedienung von View Zum Durchführen von Einstellungen für die Remote. Benutzung der View Remote-Funktion. B Connection Setup Netzwerkbezogene Einstellungen. Sie können die Einstellungen für jeden voreingestellten Menüpunkt im [Wizard]- Bildschirm des Kamera-Recorders ändern.
Seite 150: Ändern Von Connection Setup
Ändern von Connection Setup D Einstellungen im [Select Setup Type]- Bildschirm Sie können die Einstellungen für jeden voreingestellten Menüpunkt im [Wizard]- Bildschirm des Kamera-Recorders ändern. Können die Menüpunkte nicht auf einer einzigen Seite angezeigt werden, müssen Sie nach unten scrollen, um die übrigen Menüpunkte anzuzeigen.
Seite 151: Ändern Der Einstellungen Von Metadata Server
Ändern der Einstellungen von Metadata Ändern der Einstellungen von Clip Server Server Sie können den FTP-Server für den Import der Sie können am Server und an den unter [Metadata Server] am Kamera-Recorder Verzeichniseinstellungen, die Sie unter [Clip eingestellten Metadaten oder den Pfad der zu Server] am Kamera-Recorder für das Hochladen importierenden Datei direkt ändern.
Seite 152: Verwalten Der Einstellungsdatei Für Netzwerkverbindungen
Verwalten der Speichern der Einstellungsdatei für Verbindungen Einstellungsdatei für Netzwerkverbindungen 1 Wählen Sie [Main Menu] B [System] B [Network] B [Settings] B [Connection Setup] und drücken Sie die Set-Taste (R). Mit diesem Kamera-Recorder können Sie die 2 Wählen Sie [Store] und drücken Sie die Set- Netzwerkverbindungseinstellungen des Wizard- Taste (R).
Seite 153: Lesen Der Einstellungsdatei Für Verbindungen
Lesen der Einstellungsdatei für 5 Wählen Sie [Store] und drücken Sie die Set- Verbindungen Taste (R). 1 Wählen Sie [Main Menu] B [System] B [Network] B [Settings] B [Connection Setup] und drücken Sie die Set-Taste (R). 2 Wählen Sie [Load] und drücken Sie die Set- Taste (R).
Seite 154: Löschen Der Einstellungen Für Verbindungen
Löschen der Einstellungen für Verbindungen 1 Wählen Sie [Main Menu] B [System] B [Network] B [Settings] B [Connection Setup] und drücken Sie die Set-Taste (R). 2 Wählen Sie [Delete] und drücken Sie die Set-Taste (R). 3 Wählen Sie mit den Pfeiltasten (JK) eine zu löschende Datei aus und drücken Sie dann die Set-Taste (R).
Seite 155: Fehlermeldungen Und Maßnahmen
Nutzungsdauer des Lüfters hat Überprüfen Sie den Lüfter MAINTENANCE 9000 Stunden überschritten. und ersetzen Sie ihn ggf. Für REQUIRED weitere Details wenden Sie sich bitte an Ihren JVC- Fachhändler. Notiz : Sie können die Nutzungsdauer des Lüfters unter [System] B [System Information] B [Fan Hour] prüfen.
Seite 156 Fehlermeldung Miniaturansicht Status Maßnahme Bildanzeige Zugewiesener Bildschirm － LOST MEDIA Die Karte wird während der Stellen Sie die Karte mit INFO [*] laufenden Aufzeichnung diesem Kamera-Recorder entfernt. wieder her. Die Karte wird während der (A S. 38 [Wiederherstellen laufenden Formatierung der SD-Karte] ) entfernt.
Seite 157: Liste Der Ftp-Übertragungsfehler
Liste der FTP-Übertragungsfehler Wird das Hochladen eines aufgenommenen Clips bzw. das Herunterladen einer Metadaten- Einstellungsdatei (XML-Format) nicht erfolgreich abgeschlossen, werden die folgenden Fehler angezeigt. Fehlermeldung Status Maßnahme Timeout. Übertragung wurde wegen Führen Sie den Vorgang noch Zeitüberschreitung aufgrund eines einmal aus. Fehlers während der Verwenden Sie einen anderen Netzwerkübertragung oder eines...
Seite 158: Signallampe
Fehlermeldung Status Maßnahme Transfer Error. Übertragung wegen Führen Sie den Vorgang noch Kommunikationsfehler einmal aus. fehlgeschlagen. Invalid URL. Der Pfad wurde vom FTP-Server als Passen Sie die Einstellungen für ungültig abgewiesen. Server und Port von [Metadata Server] oder [Clip Server] an. (A S.
Seite 159: Fehlersuche
Fehlersuche Symptom Maßnahme Kein Strom. Ist das Netzteil richtig angeschlossen? Ist der Akku geladen? Wurde das Gerät sofort nach dem Ausschalten wieder eingeschaltet? Warten Sie vor dem erneuten Einschalten mindestens 5 Sekunden lang. Keine Aufnahme möglich. Ist die Aufnahmeauslösetaste/der Arretierschalter am Griff aktiviert? Ist der Schreibschutzschalter der SD-Karte aktiviert? Stellen Sie sicher, dass der Schreibschutzschalter deaktiviert ist.
Seite 160 Symptom Maßnahme Weder Timecode noch User- Selbst im Kamera-Modus oder Medien-Modus werden Timecode und Bit werden angezeigt. User-Bit je nach Art der Anzeige eventuell nicht angezeigt. Ist [LCD/VF] B [Display Settings] B [TC/UB] auf „Off“ eingestellt? Um Timecode und User-Bit anzuzeigen, wählen Sie für diese Einstellung „TC“...
Seite 161: Technische Daten
Technische Daten Objektivabschnitt Parameter Beschreibung Allgemein Objektiv Fujinon F1,6, 23x, f=4,1 mm bis 94,3 mm Parameter Beschreibung (35 mm Konvertierung: 29 mm bis 667 mm) Betrieb 12 V DC Filterdurchmesser Φ72 mm Leistungsaufnahme Ca. 13,0 W (während der Aufnahme mit Gegenlichteinstellung auf Kameraabschnitt [STANDARD] bei Nutzung des...
Seite 162 Parameter Beschreibung Video/Audio SD-Modus (MOV: H.264) Video- QuickTime-Dateiformat Parameter Beschreibung Aufnahmedateiformat Aufnahmedauer Ca. 25 Minuten (8 GB SD-Karte, Video MPEG-4 AVC/H.264, 8 Mbps 35 Mbps, VBR-Modus) 720x480/59,94i (nur U-Modell), HD-Modus (MOV/MP4/MXF: MPEG-2) 720x576/50i (E-Modell) Video- QuickTime-Dateiformat (für Audio LPCM 2-Kanal, 48 kHZ/16 Bit Aufnahmedateiformat Final Cut Pro)/MP4- Web-Modus (MOV: H.264)
Seite 163: Maßblatt (Einheit: Mm)
Maßblatt (Einheit: mm) 415,5 269,5 (GEGENLICHTBLENDE) 345,5 402,5 * Technische Daten und das Erscheinungsbild des Geräts können im Sinne einer stetigen Produktverbesserung ohne vorherige Ankündigung geändert werden.
Seite 164: Index
Index Akku ............. 11, 24 Kopfhörer ........... 59, 133 Auflösung ..........41 Ladezeit ............. 25 Aufnahmezeit ..........35 LAN-Kabel ..........137 Aufnehmen ..........40 LCD-Monitor ......13, 26, 30, 32 Augenmuschel ........... 23 Löschen von Clips ........83 Auswahl mehrerer Clips ......85 M Markierungsanzeige ........
Seite 165 View Remote ........... 146 Wiederherstellen einer SD-Karte ....38 Voraufnahme ..........74 WLAN ............135 Vordefinierter Zoom (Kamera) ....44 Zebramuster ..........65 Vordefinierter Zoom (Webbrowser) ..147 Zoom ............43 W Warnung ..........31, 158 Zugangspunkt .......... 135 Wechseln des Verschlussmodus ....50 Symbol Weißabgleichanpassung ......

Diese Anleitung auch für:

Gy-hm650e

JVC GY-HM650U Bedienungsanleitung

Quicklinks

Verwandte Anleitungen für JVC GY-HM650U

Inhaltszusammenfassung für JVC GY-HM650U

Diese Anleitung auch für:

Inhaltsverzeichnis
