Verwandte Anleitungen für Sanyo PLC-XP200L
Inhaltszusammenfassung für Sanyo PLC-XP200L

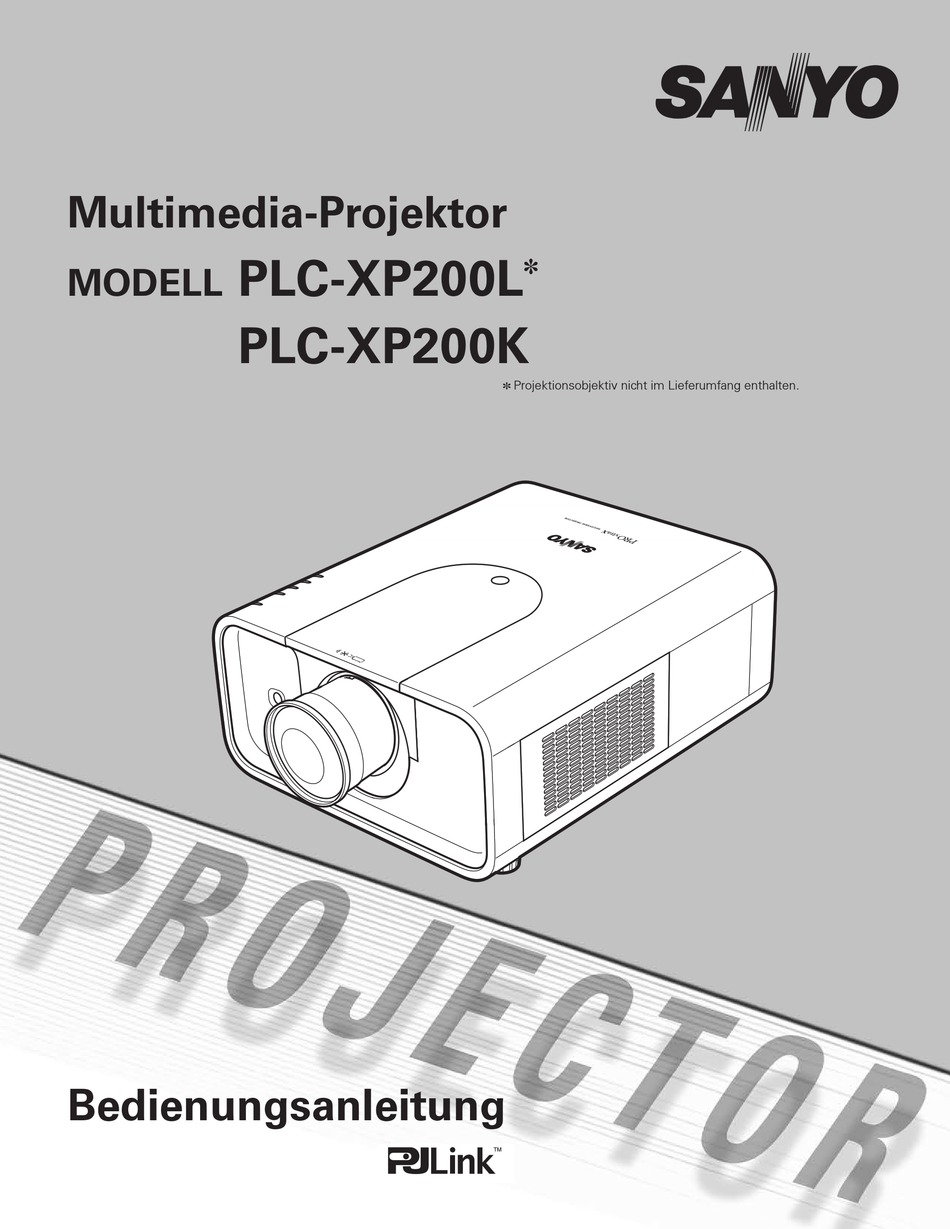

- Seite 1 Multimedia-Projektor PLC-XP200L ✽ MODELL PLC-XP200K Projektionsobjektiv nicht im Lieferumfang enthalten. ✽ Bedienungsanleitung...
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 1,07 Milliarden Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. Vielseitige Funktionen Mehrsprachenmenü... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Besonderheiten und Design . . . . . . . . . 2 Computereingang . . . . . . . . . . . . . . . . . 38 Inhaltsverzeichnis . -
Seite 4: Für Den Besitzer
Für den Besitzer Sicherheitsmaßnahmen Lesen Sie bitte vor der Installation und der Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch. Dieser Projektor bietet zahlreiche Funktionen. Durch eine WARNUNG : l DIESES GERÄT MUSS UNBEDINGT richtige Bedienung lassen sich die Funktionen optimal GEERDET WERDEN . -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Beachten Sie unbedingt die Angaben zur Stromversorgung auf Lesen Sie vor der Inbetriebnahme dieses Gerätes alle dem Schild. Wenden Sie sich an einen autorisierten Händler Sicherheits- und Bedienungsanweisungen sorgfältig durch. oder an das örtliche Energieversorgungsunternehmen, falls Sie im Zweifel sind, ob Sie die richtige Stromversorgung zur Bewahren Sie die Bedienungsanleitung zum späteren Verfügung haben. -
Seite 6: Luftzirkulation
Sicherheitsanweisungen Luftzirkulation Die Gehäuseöffnungen dienen zur Belüftung, um WICHTIG einen störungsfreien Betrieb zu gewährleisten und den Projektor vor Überhitzung zu schützen, Filterunterhalt!! deshalb dürfen diese Öffnungen nicht blockiert oder abgedeckt werden. Die Projektionslampe erzeugt eine große Hitze. Die Gebläse und die Belüftungsöffnungen sind zur Abführung der Wärme. -
Seite 7: Aufstellen Des Projektors An Einer Geeigneten Position
Sicherheitsanweisungen Aufstellen des Projektors an einer geeigneten Position Verwenden Sie den Projektor nur in den vorgeschriebenen Aufstellungspositionen. In einer ungeeigneten Position kann sich die Lampenlebensdauer verkürzen und außerdem besteht Verletzungs- und Brandgefahr. Dieser Projektor ist für die Projektion nach oben, unten oder umgekehrt im rechten Winkel zur Leinwand Dieser Projektor ist für die Projektion nach oben, unten oder schräg im rechten Winkel zur Horizontalen geeignet. -
Seite 8: Ändern Der Projektorstandorts
Sicherheitsanweisungen Ändern der Projektorstandorts Verwenden Sie den Tragegriff zum Herumtragen des Projektors. Stellen Sie die einstellbaren Füße zurück, um beim Herumtragen des Projektors Beschädigungen am Objektiv und am Gehäuse zu vermeiden. Falls der Projektor für längere Zeit nicht verwendet wird, muss er in einem geeigneten Koffer aufbewahrt werden. -
Seite 9: Erfüllung Von Bestimmungen
Erfüllung von Bestimmungen Bestimmung der Bundeskommission zur Kommunikation Dieses Gerät wurde getestet und erfüllt die Grenzwertbestimmungen für Digitalgeräte der Klasse A, entsprechend den FCC-Bestimmungen Teil 15. Mit diesen Grenzwerten wird beim Betrieb des Gerätes in einem Geschäftsgebiet ein angemessener Schutz gegen schädliche Interferenzen garantiert. Das Gerät erzeugt, verwendet und strahlt Radiofrequenzen ab und falls nicht entsprechend der Bedienungsanleitung installiert, können Radiokommunikationstörungen auftreten. -
Seite 10: Bezeichnung Und Funktion Der Teile
Bezeichnung und Funktion der Teile Vorderseite q Anzeigen w Obere Abdeckung e Abdeckungstaste r Objektivdeckel (für PLC-XP200K) VORSICHT Der Projektor darf bei angebrachtem Objektivdeckel nicht eingeschaltet werden. Der Objektivdeckel kann durch die hohe Temperatur des Lichtstrahls beschädigt werden, so dass eine Brandgefahr vorhanden ist. t Infrarotfernbedienungsempfänger (Vorderseite) y Projektionsobjektiv (für PLC-XP200K) -
Seite 11: Rückseitige Buchsen
Bezeichnung und Funktion der Teile Rückseitige Buchsen q Computereingangsbuchse (DIGITAL) y USB-Buchse (Serie B) Schließen Sie das digitale Computerausgangssignal an Verwenden Sie diese Buchse, um einen Computer dieser Buchse an. Ein HDTV-Signal (HDCP-kompatibel) mit der Fernbedienung dieses Projektors zu kann auch angeschlossen werden (Seiten 22 - 23). steuern. - Seite 12 Bezeichnung und Funktion der Teile Rückseitige Buchsen ✽ !1 Monitorausgangsbuchse (MONITOR OUT) Diese Buchse ist für den Ausgang des an der Buchse INPUT 1 - 3 anliegenden analogen RGB- Signals zu einem anderen Monitor (Seiten 22 - 23). !2 AUDIO OUT-Buchse An dieser Buchse liegt das Audiosignal vom Computer oder vom Videogerät für externe Audiogeräte an (Seite 24).
-
Seite 13: Seitliche Bedienungselemente Und Anzeigen
Bezeichnung und Funktion der Teile Seitliche Bedienungselemente und Anzeigen Seitliche Bedienungselemente Anzeigen (an der Oberseite) q ON/STAND-BY-Taste i POWER-Anzeige Zum Ein- und Ausschalten des Projektors (Seiten – Leuchtet rot bei eingeschalteter 26, 27). Betriebsbereitschaft oder während des Betriebs. – Blinkt in der Betriebsart für automatische w INPUT-Taste Lampenabschaltung (Seite 56). -
Seite 14: Fernbedienung
Bezeichnung und Funktion der Teile Fernbedienung q STAND-BY-Taste !0 Mauszeigertaste Zum Ausschalten des Projektors (Seite 27). Zum Bewegen des Zeigers bei einer Projektion oder des Zeigers bei Verwendung als kabellose w WIRED REMOTE-Buchse Maus (Seite 34). Schließen Sie das Fernbedienungskabel (separat erhältlich) für die Verwendung als Kabelfernbedienung !1 SELECT-Taste an dieser Buchse an. - Seite 15 Bezeichnung und Funktion der Teile Fernbedienung Für PIN Code und Fernbedienungscode !5 D .ZOOM-Tasten @3 FREEZE-Taste Zum Ein- und Auszoomen und zum Anpassen der Zum Umschalten der Bildschirmanzeige auf ein Bildgröße (Seite 44). Standbild (Seite 33). !6 INPUT 1 - 3-Tasten @4 P-TIMER-Taste Zum Einstellen der Eingangsquelle (INPUT 1 –...
-
Seite 16: Einsetzen Der Fernbedienungsbatterien
Bezeichnung und Funktion der Teile Einsetzen der Fernbedienungsbatterien Setzen Sie die neuen Batterien in Schließen Sie die Öffnen Sie den das Batteriefach ein. Abdeckung wieder. Batteriefachdeckel. 2 Batterien Typ AAA Drücken Sie den Achten Sie auf die richtige Batteriefachdeckel zum Polarität (+ und –) und Abziehen nach unten. -
Seite 17: Fernbedienungscode
Bezeichnung und Funktion der Teile Fernbedienungscode Es stehen acht verschiedene Fernbedienungscodes (Code 1 - Code 8) zur Verfügung. Durch Umschaltung des Fernbedienungscodes lassen sich gegenseitige Störungen bei gleichzeitiger Bedienung von mehreren Projektoren oder Videogeräten ausschließen. Ändern Sie zuerst den Fernbedienungscode des Projektors bevor der Code für die Fernbedienung geändert wird. -
Seite 18: Installation
Installation Positionieren des Projektors (für PLC-XP200K) Für die Positionierung des Projektors wird auf die nachstehende Abbildung verwiesen. Der Projektor sollte horizontal zur Leinwand aufgestellt werden. ✔ Hinweise: • Die Helligkeit der Raumbeleuchtung hat einen großen Einfluss auf die Bildqualität. Für eine optimale Bildqualität wird empfohlen die Beleuchtungshelligkeit gering zu halten. -
Seite 19: Installation Des Objektivs
Installation Installation des Objektivs Beim Auswechseln des Objektivs oder wenn ein optionales Objektiv verwendetet wird, muss das Objektiv wie folgt installiert werden. Wenden Sie sich für Einzelheiten der technischen Daten des optionalen Objektivs an Ihren Verkaufshändler. Abdeckungstaste Abnehmen des Objektivs Obere Abdeckung Stellen Sie das Objektiv mit der Objektivverschiebungsfunktion in die Mitte (Seite 30). -
Seite 20: Einsetzen Des Objektivs Am Projektor
Installation Einsetzen des Objektivs am Projektor Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Bringen Sie das Objektiv am Projektor an. Kontrollieren Sie, ob das Objektiv richtig am Projektor eingesetzt ist. Drücken Sie dem Objektivverriegelungshebel nach unten. -
Seite 21: Scharfeinstellung
Installation Bildschärfenkorrektur Scharfeinstellung LNS-W32 Bei der Projektion mit angebrachtem Objektiv kann die Scharfeinstellung von gewissen Randbereichen Stellen Sie den Projektor auf und projizieren Sie ein Bild nicht optimal sein. Setzen Sie in diesem Fall eine der auf die Leinwand. drei verschiedenen Zwischenscheiben zur richtigen 1 . -
Seite 22: Anschluss Von Einem Computer (Digital- Und Analog-Rgb)
Installation Anschluss von einem Computer (Digital- und Analog-RGB) Anschlusskabel (✽ = Als Sonderzubehör erhältliche Kabel.) • VGA-Kabel (Ein Kabel wird mitgeliefert.) • Serielles gekreuztes Kabel ✽ • DVI-Digitalkabel • USB-Kabel ✽ • BNC-Kabel ✽ USB- Monitorausgang Monitorausgang Monitorausgang Monitoreingang Serieller Ausgang Anschluss USB- DVI-... -
Seite 23: Anschluss Von Videogeräten (Video, S-Video)
Installation Anschluss von Videogeräten (Video, S-Video) Anschlusskabel (✽ = Als Sonderzubehör erhältliche Kabel.) Tabelle der MONITOR OUT-Signale • Videokabel (RCA x 1 oder RCA x 3) ✽ • BNC-Kabel Eingangsbuchse Monitorausgang Kabel ✽ • S-Videokabel ✽ RGB (PC analog) D-sub15 •... -
Seite 24: Anschluss Von Audiosignalen
Installation Anschluss von Audiosignalen Anschlusskabel (✽ = Als Sonderzubehör erhältliche Kabel.) • Audiokabel ✽ Audioausgang Audioausgang externe Audiogeräte Audioeingang Audiokabel Audiokabel (stereo) (stereo) Audiokabel (stereo) AUDIO IN I/II AUDIO IN I/II AUDIO OUT (stereo) ✔ Hinweis: • Zum Einstellen des Eingangsmusters für AUDIO IN I/II wird auf dasTonmenü... -
Seite 25: Anschluss Des Netzkabels
Installation Anschluss des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100 - 120 oder 200 - 240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muss eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 26: Grundbedienung
Grundbedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig Schließen Sie das Netzkabel des Projektors an einer Steckdose an. Die LAMP/SHUTTER-Anzeige leuchtet rot und die POWER-Anzeige leuchtet grün. Die Vorbereitungsanzeige erlischt nach 30 Sekunden. Drücken Sie die ON/STAND-BY-Taste seitlich am Projektor oder die ON-Taste der Fernbedienung. -
Seite 27: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors Drücken Sie die ON/STAND-BY-Taste von den seitlichen Bedienungselementen oder die STAND BY-Taste der Fernbedienung, so dass “Ausschalten ?” auf dem Bildschirm eingeblendet wird. Drücken Sie die ON/STAND-BY-Taste seitlich am Projektor oder die STAND BY-Taste der Fernbedienung nochmals, um den Projektor auszuschalten. -
Seite 28: Bedienung Des Bildschirmmenüs
Grundbedienung Bedienung des Bildschirmmenüs Der Projektor kann mit dem Bildschirmmenü eingestellt Seitliche Bedienungselemente werden. Für die einzelnen Einstellungen wird auf die entsprechenden Abschnitte in dieser Bedienungsanleitung MENU-Taste verwiesen. SELECT-Taste Drücken Sie zur Anzeige des Bildschirmmenüs die MENU-Taste seitlich am Projektor oder auf der Fernbedienung. -
Seite 29: Menüleiste
Grundbedienung Menüleiste Für Einzelheiten zu den Funktionen wird auf die Menüstruktur auf den Seiten 72 - 74 verwiesen. Computerquelle q Menüpunkt y Bildeinstellmenü Zeigt das gewählte Menü des Bildschirmmenüs. Für die Einstellung des Computerbildes [Kontrast / Helligkeit / Farbmanagement / Autom. Bildkontrolle / Erweitertes farbe / Farbtemperatur / Weißabgleich (R/G/B) / Schwarzabgleich w Eingangsmenü... -
Seite 30: Bedienung Mit Den Projektortasten
Grundbedienung Bedienung mit den Projektortasten Objektivbedienung Seitliche Bedienungselemente Mit der LENS-Taste seitlich am Projektor lässt sich die folgende Bedienung des Objektivs vornehmen. LENS-Taste Drücken Sie die LENS-Taste für die einzelnen Bedienungsarten. Die gewählte Einstellung wird auf dem Bildschirm eingeblendet. Zoom ➜ Fokus ➜ Lensshift ➜ •... -
Seite 31: Toneinstellung
Grundbedienung Toneinstellung Direkteinstellung Seitliche Bedienungselemente Lautstärke Stellen Sie den Lautstärkepegel des Audioausgangs mit VOLUME-Tasten (+/–) den VOLUME–Tasten +/– seitlich am Projektor oder auf der Fernbedienung ein. Auf dem Bildschirm wird für einige Sekunden die Anzeige des Lautstärkepegels eingeblendet. Stumm Fernbedienung Drücken Sie zum vorübergehenden Abschalten des Audioausgangs die MUTE-Taste der Fernbedienung. -
Seite 32: Bedienung Mit Der Fernbedienung
Grundbedienung Bedienung mit der Fernbedienung Für gewisse häufig verwendete Bedienungen ist es einfacher die Fernbedienung zu verwenden. Eine Bedienung lässt sich mit einem einfachen Tastendruck ausführen, dazu ist es nicht notwendig das Bildschirmmenü anzuzeigen. AUTO PC-Taste Fernbedienung Drücken Sie die AUTO PC-Taste der Fernbedienung für die Bedienung der Auto PC-Anpassungsfunktion. - Seite 33 Grundbedienung Fernbedienung Mauszeigertaste Den Zeiger mit dieser Taste auf dem Bildschirm einstellen. POINTER-Taste Drücken Sie die POINTER-Taste der Fernbedienung, um den Zeiger auf dem Bildschirm anzuzeigen. P-TIMER-Taste Mauszeigertaste Drücken Sie die P-TIMER-Taste der Fernbedienung, so dass auf dem Bildschirm “00:00” erscheint und der Timer zu zählen beginnt (00:00 - 59:59).
-
Seite 34: Zeigerfunktion
Grundbedienung Zeigerfunktion Der Zeiger lässt sich mit der Fernbedienung bewegen, um auf Teile des projizierten Bildes hinzuweisen. Drücken Sie die POINTER-Taste zum Aktivieren der Zeigerfunktion. Bewegen Sie den Zeiger mit der Mauszeigertaste. Mauszeigertaste Zum Ausschalten der Zeigerfunktion können Sie die POINTER-Taste nochmals oder irgendeine andere Taste drücken. -
Seite 35: Eingangswahl
Eingangswahl Eingang Bedienung mit dem seitlichen Seitliche Bedienungselemente Fernbedienung Bedienungsfeld bzw . den Fernbedienungstasten INPUT-Taste INPUT-Taste Eingang 1 INPUT-Taste Eingang 2 Eingang 3 Bedienung mit dem seitlichen Bedienungsfeld bzw . den Fernbedienungstasten Drücken Sie die INPUT-Taste seitlich am Projektor oder der Fernbedienung. -
Seite 36: Einstellen Der Computereingangsquelle
Eingangswahl Einstellen der Computereingangsquelle Menüeinstellung Eingang 1 (Computereingangsbuchsen) Drücken Sie zum Einschalten des Bildschirmmenüs die Eingangsmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Eingangsmenüsymbol. Stellen Sie den roten Zeiger mit den Zeigertasten ed auf Eingangsmenüsymbol den gewünschten Eingang und drücken Sie die SELECT-Taste. -
Seite 37: Einstellen Der Videoeingangsquelle
Eingangswahl Einstellen der Videoeingangsquelle Menüeinstellung Eingang 1 (Computereingangsbuchsen) Eingangsmenü Beim Anschluss von Geräten an dieser Buchse muss die Videosignalart im Eingangsquellenmenü eingestellt werden. Eingangsmenüsymbol RGB (Scart) Wenn ein Scart-Videogerät an der Buchse INPUT 1 (ANALOG) Stellen Sie den Zeiger (roter Pfeil) angeschlossen ist, wählen Sie “RGB (Scart)”... -
Seite 38: Computereingang
Computereingang Einstellung des Computersystems Automatisches Multi-Scan-System Dieser Projektor kann sich automatisch auf verschiedene Computer mit den Bildsignalen VGA, SVGA, XGA, SXGA, SXGA+, WXGA, UXGA oder WUXGA (siehe Abschnitt “Kompatible Computer” auf Seiten 78 - 79) einstellen. Beim Einstellen von Computer als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. -
Seite 39: Auto-Pc-Einstellung
Computereingang Auto-PC-Einstellung Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine Sync. ” , “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Direkteinstellung Fernbedienung Die Auto PC-Einstellung kann direkt durch Drücken der AUTO PC-Taste der Fernbedienung ausgeführt werden. AUTO PC-Taste Menüeinstellung Auto PC-Anpassung... -
Seite 40: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch gewisse Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an spezielle Signalformate anpassen. Der Projektor besitzt 10 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. - Seite 41 Computereingang Reset Um die eingestellten Daten zurückzustellen, wählen Sie “Reset” und drücken Sie die SELECT-Taste. Eine Anzeige erscheint zur Bestätigung, wählen Sie [Ja]. Alle Einstellungen werden auf die vorherigen Werte zurückgestellt. Löschen der Einstelldaten Lösch-Modus Wählen Sie zum Löschen der gespeicherten Daten “Lösch-Modus” und drücken Sie die SELECT-Taste.
-
Seite 42: Einstellen Des Bildpegels
Computereingang Einstellen des Bildpegels Menüeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildwahlmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildwahlmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildwahlmenüsymbol den gewünschten Bildpegel und drücken Sie die SELECT- Taste. -
Seite 43: Bildschirmformateinstellung
Computereingang Bildschirmformateinstellung Wählen Sie das Bildschirmformat, das der Eingangssignalquelle entspricht. Drücken Sie zum Einschalten des Bildschirmmenüs die Bildschirmmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildschirmmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildschirmmenüsymbol die gewünschte Funktion und drücken Sie die SELECT-Taste. -
Seite 44: Ein- Und Auszoomen Von Bildern
Computereingang Trapezkorrektur Bildschirmmenü Mit dieser Funktion werden beim Lösen des Netzkabels die Trapezkorrekturen gespeichert oder zurückgestellt. Drücken Sie zum Umschalten zwischen den beiden Einstellungen die Zeigertasten 7 8. Speichern . . Die vorgenommene Trapezkorrektur bleibt gespeichert, wenn das Netzkabel aus der Steckdose gezogen wird. -
Seite 45: Videoeingang
Videoeingang Wahl des Videosystems Drücken Sie zum Einschalten des Bildschirmmenüs die MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das AV-Systemmenüsymbol. Stellen Sie den roten Zeiger mit den Zeigertasten ed auf das gewünschte System und drücken Sie die SELECT-Taste zweimal. -
Seite 46: Einstellen Des Bildpegels
Videoeingang Einstellen des Bildpegels Menüeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildwahlmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildwahlmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildwahlmenüsymbol den gewünschten Bildpegel und drücken Sie die SELECT- Taste. -
Seite 47: Bildschirmformateinstellung
Videoeingang Bildschirmformateinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildschirmmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildschirmmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildschirmmenüsymbol die gewünschte Funktion und drücken Sie die SELECT-Taste. Normal Stellen Sie den roten Rahmen auf die Funktion und drücken Sie die SELECT-Taste. - Seite 48 Videoeingang Trapezkorrektur Bildschirmmenü Mit dieser Funktion werden beim Lösen des Netzkabels die Trapezkorrekturen gespeichert oder zurückgestellt. Drücken Sie zum Umschalten zwischen den beiden Einstellungen die Zeigertasten 7 8. Speichern . . Die vorgenommene Trapezkorrektur bleibt gespeichert, wenn das Netzkabel aus der Steckdose gezogen wird.
-
Seite 49: Bildwiedergabe
Bildwiedergabe Bildeinstellung Drücken Sie zum Einschalten des Bildschirmmenüs die Bildeinstellmenü MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Bildeinstellmenüsymbol den gewünschten Punkt und drücken Sie die SELECT-Taste, um Dialogfeld für die Einstellung anzuzeigen. - Seite 50 Bildwiedergabe COLOR SELECTION-Betriebsart (Fortsetzung) COLOR SELECTION-Betriebsart COLOR M . Pegel und Rückstellung auf den “Farbanpassungszeiger” . (Beim Drücken Gammaeinstellpalette. Phaseneinstellpalette. der MENU-Taste seitlich am Projektor oder der Fernbedienung wird auf den “Farbanpassungszeiger” zurückgeschaltet und die Farbe muss noch einmal gewählt und neu eingestellt werden.
- Seite 51 Bildwiedergabe Weißabgleich (Rot/Grün/Blau) Drücken Sie die Zeigertaste 7 für einen helleren rot/grün/blau Farbton, drücken Sie die Zeigertaste 8 für einen satteren rot/grün/ blau Farbton. (Einstellbereich 0 bis 63) Schwarzabgleich (Rot/Grün/Blau) Drücken Sie die Zeigertaste 7 für einen helleren rot/grün/blau Farbton eines Bild-Schwarzpegels, drücken Sie die Zeigertaste 8 für einen satteren rot/grün/blau Farbton eines Bild-Schwarzpegels.
-
Seite 52: Einstellung
Einstellung Einstellung Dieser Projektor besitzt ein Einstellmenü für die Einstellung von verschiedenen, nachstehend beschriebenen Funktionen. Drücken Sie zum Einschalten des Bildschirmmenüs die Einstellmenü (Sprache) MENU-Taste. Stellen Sie mit den Zeigertasten 7 8 den roten Rahmen auf das Einstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf Einstellungsmenüsymbol den gewünschten Punkt und drücken Sie die SELECT-Taste. - Seite 53 Einstellung Hintergrund Falls kein Eingangssignal anliegt, wird der eingestellte Hintergrund wiedergegeben. ✔ Hinweis: Blau ..Blauer Hintergrund • Der “Benutzer” kann nicht eingestellt werden Benutzer . . . Aufgezeichnetes Bild solange das Bild nicht aufgezeichnet ist. Schwarz .
- Seite 54 Einstellung Logo PIN Code Sperre Logo PIN Code Sperre Mit dieser Funktion können Unbefugte daran gehindert werden, das Bildschirmlogo zu ändern. Aus ..Ein Logo lässt sich mit dem Logomenü frei wählen. Ein ..Das Bildschirmlogo lässt sich ohne Logo PIN-Code nicht ändern.
- Seite 55 Einstellung Lampenkontrolle Mit dieser Funktion kann die Bildschirmhelligkeit eingestellt werden. Auto ..Helligkeit entsprechend dem Eingangssignal geregelt. Normal . . Normale Helligkeit. Eco 1..Verringerte Helligkeit und Gebläseregelung auf “Normal” . Verringerte Helligkeit reduziert die Leistungsaufnahme der Lampe und verlängert die Lampenlebensdauer.
-
Seite 56: Fernbedienungssensor
Einstellung Fernbedienungssensor Wählen Sie die Position des Infrarotfernbedienungsempfängers der Fernbedienung. Siehe Abschnitt “Fernbedienungsempfänger und Betriebsbereich” auf Seite 16 für Einzelheiten. Beide ..Aktiviert beide Empfänger an der vorderen und hinteren Seite. Vorne ..Aktiviert nur den Empfänger an der vorderen Seite. Hinten . - Seite 57 Einstellung Sicherheit Sicherheit Tastatursperre Mit dieser Funktion wird die Bedienung der Projektor- und der Fernbedienungstasten gesperrt..Nicht gesperrt..Sperren der Projektortasten. Verwenden Sie die Fernbedienung, um die Sperre Stellen Sie den aufzuheben.
-
Seite 58: Eingabe Eines Pin-Codes
Einstellung Eingabe eines PIN-Codes Geben Sie eine Nummer mit den Zeigertasten ed seitlich am Projektor oder der Zahlentasten der Fernbedienung ein. Verwendung der seitlichen Projektortasten Eingabe eines PIN-Codes Geben Sie eine Nummer mit den Zeigertasten ed seitlich am Projektor ein. Drücken Sie die Zeigertaste 8 für die Eingabe der Zahl und um den roten Rahmen auf die nächste Position zu bewegen. - Seite 59 Einstellung Shutter Mit der Shutter-Funktion wird jeglicher Lichtaustritt blockiert, um die Leinwand für andere Präsentationen verwenden zu können. Schutz Fernbedienung Schutz Projektor Sperrt die Shutter-Betätigung mit der Fernbedienung und dem Management Projektor. Minuten Fernbedienung ..Mit der Einstellung “Ein” wird die Shutter-Betätigung mit der Fernbedienung gesperrt.
- Seite 60 Einstellung Zähluhr Filter Zähluhr Filter Diese Funktion ist zum Einstellen des Intervalls für den Filterwechsel. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf “Zähluhr Filter” und drücken Sie die SELECT-Taste. Ein Dialogfeld erscheint mit “Laufzeit Luftfilter” und “verbleibende Luftfilterwechsel” . Stellen Sie den roten Rahmen auf Laufzeit Luftfilter .
-
Seite 61: Wartung Und Pflege
Wartung und Pflege Filteranweisungen Mit dem Luftfilter wird vermieden, dass sich Staub an den optischen Teilen ablagern oder in das Innere des Projektors gelangen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad der Kühlgebläse herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektors herabsetzen kann. Dieser Projektor ist mit einem elektrischen Luftfilterwechselfunktion ausgerüstet, die einen einfachen Filterwechsel ermöglicht. -
Seite 62: Austausch Der Filterpatrone
Reinigung an einen autorisierten Händler oder an einen Kundendienst. BESTELLUNG EINER AUSTAUSCHFILTERPATRONE Eine Austauschfilterpatrone kann bei Ihrem Händler bestellt werden. Für eine Bestellung sind die folgenden Informationen notwendig. Modellnummer des Projektors PLC-XP200L / PLC-XP200K Nummer der Austauschfilterpatrone POA-FIL-131 (Ersatzteil Nr. 610 334 3747) -
Seite 63: Zurückstellen Des Filterzählers
Wartung und Pflege Zurückstellen des Filterzählers Zähluhr Filter Nach einem Austausch der Filterpatrone muss der Filterzähler zurückgestellt werden. Drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Stellen Sie den roten Rahmen mit den Zeigertasten 7 8 auf das Einstellmenüsymbol. Stellen Sie den roten Rahmen mit den Zeigertasten ed auf den Zähluhr Filter und drücken Sie die SELECT-Taste. -
Seite 64: Ersetzen Der Lampe
Wartung und Pflege Ersetzen der Lampe Wenn sich die Lampenlebensdauer dem Ende nähert, erscheint das Lampenaustauschsymbol auf dem Bildschirm und die LAMP REPLACE-Anzeige leuchtet orange. Tauschen Sie die Lampe gegen eine neue aus. Die Zeit zu welcher die LAMP REPLACE-Anzeige aufleuchtet ist vom Lampenmodus abhängig. Filterabdeckung Lampenabdeckung Oberseite... -
Seite 65: Zurückstellen Des Lampenbetriebszeitzählers
Stellen Sie nochmals [Ja] ein, um den Lampenzähler zurückzustellen. ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. Modellnummer des Projektors : PLC-XP200L / PLC-XP200K Nummer der Ersatzlampe : POA-LMP124 (Ersatzteil Nr. 610 341 1941) -
Seite 66: Vorsichtshinweise Zur Handhabung Der Lampe
Wartung und Pflege VORSICHTSHINWEISE ZUR HANDHABUNG DER LAMPE In diesem Projektor wird eine Lampe verwendet, die unter hohem Druck steht, deshalb muss die Lampe sorgfältig behandelt werden. Bei einer falschen Handhabung besteht die Gefahr eines Unfalls, von Verletzungen oder eines Brandausbruchs. Die Lebensdauer ist bei einzelnen Lampen je nach den Einsatzbedingungen unterschiedlich. -
Seite 67: Reinigen Des Objektivs
Wartung und Pflege Reinigen des Objektivs Lösen Sie vor dem Reinigen das Netzkabel. Verwenden Sie zum Reinigen des Objektivs ein mit etwas Objektivreinigungsmittel angefeuchtetes Reinigungstuch, Brillenreinigungspapier oder einen Blasebalg. Wenden Sie nicht zu viel Reinigungsmittel an. Durch abrassive Reinigungsmittel, Lösungsmittel oder andere aggressive Chemikalien kann die Objektivoberfläche beschädigt werden. -
Seite 68: Warnanzeigen
Wartung und Pflege Warnanzeigen Mit den Warnungsanzeigen wird der Zustand der Projektorschutzfunktion angezeigt. Kontrollieren Sie die Warnungs- und die POWER-Anzeige und nehmen Sie die richtige Wartung vor. Der Projektor ist ausgeschaltet und die WARNING TEMP.- Oberseite Anzeige blinkt rot. Wenn die Innentemperatur des Projektors über den normalen Wert ansteigt, wird der Projektor zum Schutz automatisch ausgeschaltet. -
Seite 69: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. 1. Kontrollieren Sie, ob der Projektor an den Peripheriegeräten wie auf den Seiten 22 - 24 beschrieben angeschlossen ist. - Seite 70 Anhang – Es ist kein Luftfilterwechsel mehr möglich. Die Filterpatrone austauschen (Seiten 62 - 63). erscheint auf dem Bildschirm. – Die Bildschärfe einstellen. – Das Objektiv auf Verschmutzung kontrollieren. Wenn der Projektor von einem kalten in einen warmen Raum gebracht wird, ✔Hinweis: kann sich auf dem Projektionsobjektiv Kondensat abscheiden.
- Seite 71 Anhang – Die automatische Lampenabschaltung ist voreingestellt. Den Abschnitt “Einstellung” auf Seite 56 kontrollieren. – Falls das Filterpatronenwechselsymbol nach dem Einschalten des Projektors erscheint Der Projektor wird und die Filterpatrone nicht ausgetauscht wird, so wird der Projektor zum Schutz automatisch nach 3 Minuten ausgeschaltet (Seiten 61-63, 77). automatisch ausgeschaltet.
-
Seite 72: Menüstruktur
Anhang Menüstruktur Computereingang / Videoeingang Eingang Eingang 1 RGB (PC analog) System RGB (Scart) RGB (PC digital) System RGB (AV HDCP) Eingang 2 Video System Y, Pb/Cb,Pr/Cr System System Eingang 3 Video System Y, Pb/Cb,Pr/Cr System S-Video System Netzwerk ✽ Netzwerk wird nur angezeigt, wenn ein ✽... - Seite 73 Anhang Computereingang System Bildwahl Modus 1 Standard Modus 2 Natürlich SVGA 1 Bild 1 SVGA 2 SVGA 3 Bild 10 ✽ Die im Systemmenü angezeigten Systeme sind vom Eingangssignal abhängig. Bildschirm PC-Einstellung Auto PC-Anpassung Normal Fine Sync. 0–31 Original Tracking Breitbild H Position Vollbild...
- Seite 74 Anhang Computereingang / Videoeingang Einstellungen Sprache In 12 Sprachen Verlassen Position/Einfaches Menü Menü Anzeige Ein/Countdown aus/Aus Hintergrund Blau/Benutzer/Schwarz Logoauswahl Benutzer/Voreinstellung/Aus Logo Ja/Nein Aufzeichnen Logo PIN Code Sperre Ein/Aus Logo PIN Code Wechsel Verlassen Verlassen Lampenkontrolle Auto/Normal/Eco 1/Eco 2 Filterkontrolle Ja/Nein Lüfterkontrolle Normal/Maximal Fernbedienung...
-
Seite 75: Anzeigen Und Projektorzustand
Anhang Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Die Projektor funktioniert normal . Anzeigen Projektorzustand WARNING WARNING LAMP LAMP/ POWER SHUTTER TEMP . FILTER REPLACE grün rot/blau orange orange Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen.) Der Projektor befindet sich in der Betriebsbereitschaft. - Seite 76 Anhang Der Projektor stellt einen abnormalen Zustand fest . Anzeigen Projektorzustand WARNING WARNING LAMP LAMP/ POWER SHUTTER TEMP . FILTER REPLACE grün rot/blau orange orange Die Temperatur im Projektor ist abnormal hoch angestiegen. ❖ ✽ ✽ Die Temperatur im Projektor ist abnormal hoch. Der Projektor kann nicht eingeschaltet werden.
- Seite 77 Anhang Der Projektor stellt einen abnormalen Zustand fest . Anzeigen Projektorzustand WARNING WARNING LAMP LAMP/ POWER SHUTTER TEMP . FILTER REPLACE grün rot/blau orange orange Beim Erreichen der mit dem Timer eingestellten Zeit wird das Filterwechselsymbol (Abb. 2) auf dem Bildschirm ✽...
-
Seite 78: Kompatible Computer
Anhang Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 180 MHz zu verarbeiten. Horiz . Vert . Frequenz Horiz . Vert . Frequenz Bildschirmanzeige Auflösung Bildschirmanzeige... - Seite 79 Anhang Falls das Eingangssignal von der DVI-Buchse digital ist, wird auf die nachstehende Tabelle verwiesen. Horiz . Vert . Frequenz Horiz . Vert . Frequenz Bildschirmanzeige Auflösung Bildschirmanzeige Auflösung Frequenz (KHz) (Hz) Frequenz (KHz) (Hz) D-VGA 640x480 31,470 59,940 D-WXGA 11 1280x800 49,702 59,810...
-
Seite 80: Technische Daten
Anhang Technische Daten Mechanische Daten Multimedia-Projektor Abmessungen (B x H x T) 370,0 mm x 187 ,0 mm x 439,9 mm (ohne vorstehende Teile) Gewicht 11,4 kg Einstellbare Füße 0 bis 6,5° Auflösung LCD-Panel 1,3”-Aktivmatrix-LCD, 3 LCD Auflösung 1.024 x 768 Bildpunkte Pixelanzahl 2 359 296 (1.024 x 768 x 3) Signalkompatibilität... -
Seite 81: Sonderzubehör
Anhang Sonderzubehör Die nachstehend aufgeführten Teile sind Sonderzubehör. Für die Bestellung dieser Teile müssen Sie die Bezeichnung und die Nummer angeben. Modellnummer Standardzoomobjektiv : LNS-S31 Langes Zoomobjektiv : LNS-T31A Zoomobjektiv mit ultralanger Brennweite : LNS-T32 Kurzes Zoomobjektiv : LNS-W31A Kurzes Objektiv mit fester Brennweite : LNS-W32 Component-VGA-Kabel : POA-CA-COMPVGA... -
Seite 82: Klemmenanordnungen
Anhang Klemmenanordnungen ANALOG / MONITOR OUT (Mini-D-sub 15-polig) Eingang 1 Rot Eingang 9 Spannung +5V 2 Grün Eingang 10 Masse (Vert. sync.) 3 Blau Eingang 11 Masse 4 kein Anschluss 12 DDC Daten 5 Masse (Horiz. sync.) 13 Horizontalsynchronisation Eingang (Composite H/V Sync.) 6 Masse rot 14 Vertikalsynchronisation Eingang 7 Masse grün... -
Seite 83: Pin Code-Eintragung
Anhang PIN Code-Eintragung Tragen Sie den PIN Code in den unten stehenden Freiraum ein und bewahren Sie ihn zusammen mit dieser Anleitung auf. Falls die Nummer vergessen wurde oder abhanden gekommen ist, lässt sich der Projektor nicht mehr in Betrieb nehmen, wenden Sie sich an einen Kundendienst. PIN Codenummer Voreinstellung bei der Auslieferung 1 2 3 4* Logo PIN Codenummer... -
Seite 84: Abmessungen
Anhang Abmessungen Einheit: mm 6.5º MAX Schraubenlöcher für Deckenhalterung Schrauben: M6 Tiefe: 10,0... -
Seite 85: Serielle Steuerschnittstelle
Anhang Serielle Steuerschnittstelle Dieser Projektor verfügt über eine Funktion zur Steuerung des Projektorbetriebs über die serielle RS-232C- Buchse. Bedienung Schließen Sie ein serielles gekreuztes RS-232C-Kabel an der CONTROL PORT-Buchse des Projektors und an der seriellen Buchse des Computers an. (Seite 22) Starten Sie das Kommunikationsprogramm des Computers und stellen Sie die Kommunikationsbedingungen wie folgt ein:... - Seite 86 Anhang Funktionsbefehle Format Der Befehl vom Computer wird mit dem folgenden Format auf den Projektor übertragen. ‘C’ [Befehl] ‘CR’ Befehl: 2 Zeichen (siehe nachstehende Tabelle) - Der Projektor decodiert den Befehl und sendet ‘ACK’ im folgenden Format zurück; 'ACK' 'CR' - Falls der Projektor den Befehl nicht decodieren kann, wird er im folgenden Format zurückgesendet.
-
Seite 87: Statusbefehle
Anhang Statusbefehle Format Der Befehl vom Computer wird mit dem folgenden Format auf den Projektor übertragen. 'CR' [Befehl] 'CR' Befehl: 1 Zeichen (siehe nachstehende Tabelle) Der Projektor decodiert den Befehl und sendet die 'Zeichenfolge' im folgenden Format zurück; Projektor Befehl Funktion Projektorstatus sendet... - Seite 88 KR7AL -B-D SANYO Electric Co ., Ltd .
