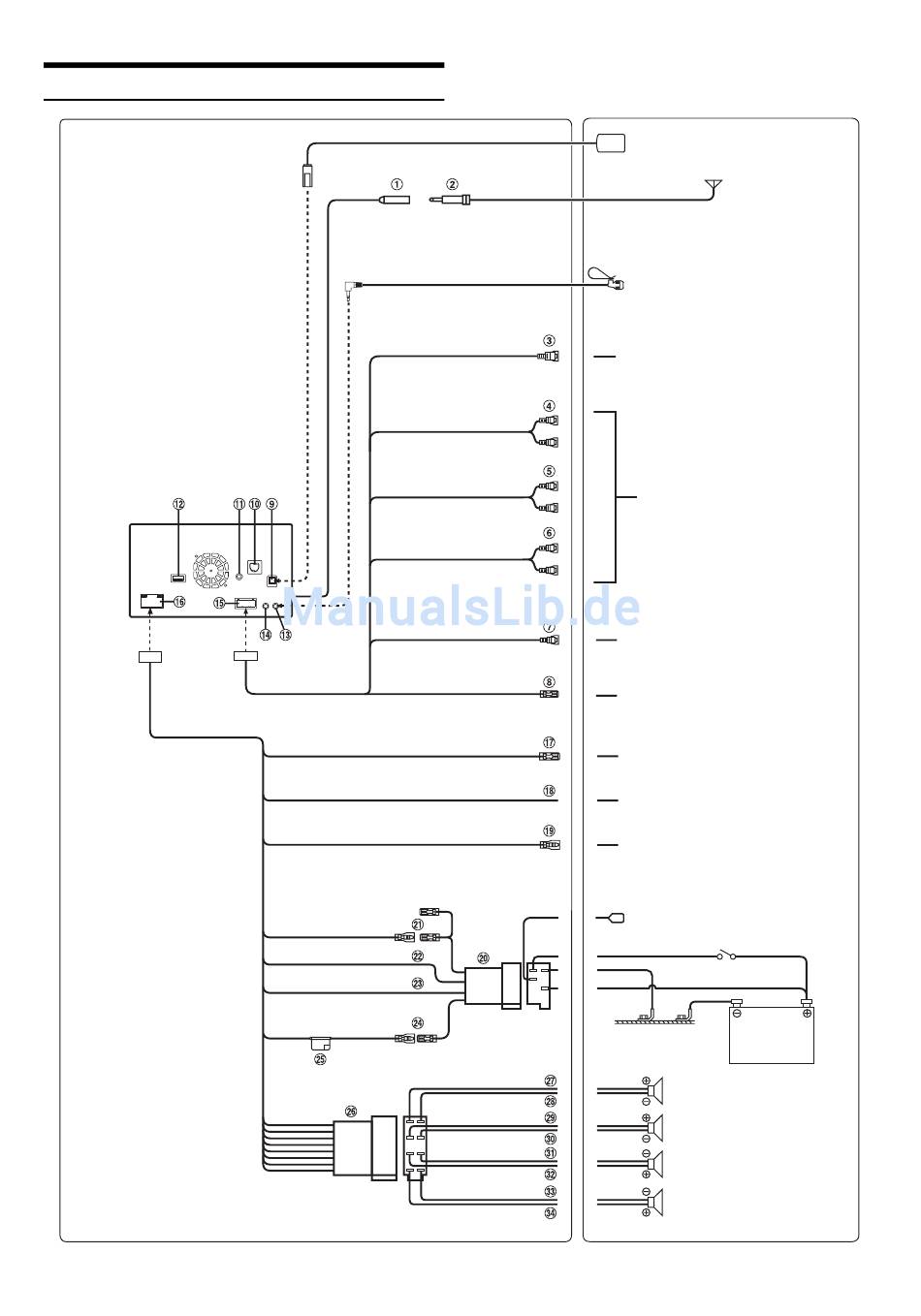

Anschlüsse
88
-DE
AUX OUTPUT
(Gelb)
REAR OUTPUT
(Rot/Weiß)
FRONT OUTPUT
(Rot/Weiß)
SUBW
(Rot/Weiß)
CAMERA
(Gelb)
REMOTE OUT
(Braun)
REMO
(Blau/Weiß)
REVERSE
(Orange/Weiß)
PARKING BRAKE
(Gelb/Blau)
ACC
(Rot)
GND
(Schwarz)
P.ANT
(Blau)
BATT
(Gelb)
(Grün)
(Grün/Schwarz)
(Weiß)
(Weiß/Schwarz)
(Grau/Schwarz)
(Grau)
(Violett/Schwarz)
(Violett)
GPS-Antenne (mitgeliefert)
Antenne
ISO-Antennenstecker
Mikrofon (mitgeliefert)
An Fond-Monitor-Eingang
An Eingangsanschluss des
Verstärkers bei Anschluss eines
externen Verstärkers
An Kamera mit RCA-
Ausgangsanschluss
An das Fernbedienungs-
Eingangskabel
An den Verstärker bzw. Equalizer
An die Plusader des
Rückfahrscheinwerferkabels am
Fahrzeug
An das Handbremsen-
Signalkabel
An die Motorantenne
Zündschloss
Batterie
Hinten links
Vorne links
Lautsprecher
Vorne rechts
Hinten rechts
