Alpine PXE-H650 Benutzerhandbuch
Audioprozessor
Verwandte Anleitungen für Alpine PXE-H650
Inhaltszusammenfassung für Alpine PXE-H650

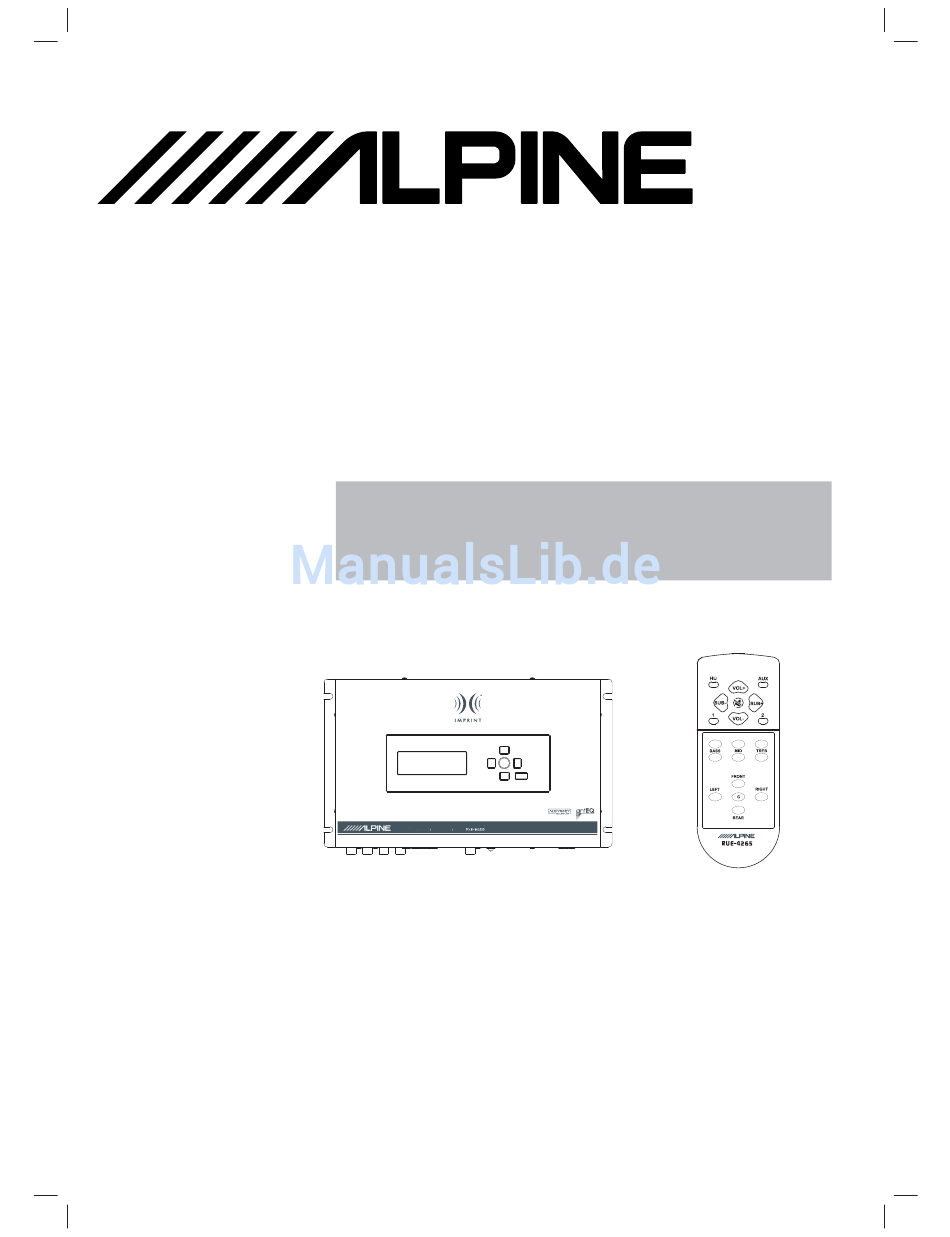

- Seite 1 ® PXE-H650 Audioprozessor BENUTZERHANDBUCH Alpine_PXE Ger_R3.indd 1 Alpine_PXE Ger_R3.indd 1 11/8/2007 9:52:45 PM 11/8/2007 9:52:45 PM...
-
Seite 2: Warnung
Es ist gefährlich und gesetzwidrig, dass ein Fahrer Video/ WARNUNG Fern sieht, während er fährt. Der Fahrer kann vom Voraus- sehen abgelenkt werden und ein Unfall kann passieren. Achtung • Lesen Sie dieses Handbuch ausführlich, bevor Sie mit der Installation und Bedienung anfangen. Sie werden eine Anzahl von Sicherheitswarnungen bei diesem Handbuch fi... - Seite 3 Wenn Sie Probleme haben, versuchen Sie nicht, die Einheit selbst zu reparieren. Senden Sie es Ihrem Alpine Handler oder der nächsten Alpine Reparaturstelle für Wartung zu. Installationsort Stellen Sie sicher, dass der PXE-H650 zum Folgenden nicht ausgesetzt wird: • Direkte Sonne und Hitze • Höhe Feuchtigkeit •...
-
Seite 4: Inhaltsverzeichnis
INHALT Warnung ..................2 Eigenschaften/Beschreibung ............5 EINRICHTUNG CD - Inhalt .............6 ACHTUNG - Eingabepegel Anpassung ...........6 Fernbedienung ................7 Hauptchassis ...................8 Verdrahtung/Verbindungen ..............9 Grundsätzliche Bedienung Anfängliche Einrichtung & AntEQ ..........11 MultEQ ..................13 Demo Modus .................15 TONANPASSUNG Entzerrer ..................16 Überkreuzung ................17 Zeitverzögerung ................19 Montage ..................20 Anpassungen &... -
Seite 5: Eigenschaften/Beschreibung
EIGENSCHAFTEN/BESCHREIBUNG Der Alpine PXE-H650 ist ein vielseitiger Prozessor, der ein OK klingend Fabriksystem nimmt und es in eine high-end, Audiophilanlage umsetzt. Der PXE-H650 benutzt fortgeschrittene Fabrikabstimmung, um zum Fahrzeug gehörende akustische Probleme zu korrigieren. Indem er AntEQ™ zum Abschaffen aller Vor-abstimmung aus der Fabrik benutzt, Audyssey MultEQ™... -
Seite 6: Einrichtung Cd - Inhalt
Es ist deshalb sehr wichtig, dass die Ausgabe von der Fabrik Radio angemessen eingestellt wird, sodass der PXE-H650 den richtigen Audiopegel (nicht so hoch, dass es verzerrt ist, und nicht so tief, dass es lärmig ist) hat. Das garantiert, dass der DSP Chip in der Einheit jede Einzelheit der Audiosignal sehen kann. -
Seite 7: Fernbedienung
FERNBEDIENUNG Fernfunktion Rufbereitschaften AUX Quelle Wählen Fabrik H/U Wählen Lautstärke HOCH Benutzer Voreinstellung 1 Tieftöner LEISE Tieftöner HOCH Lautstärke LEISE Benutzer Voreinstellung 2 Höhe EQ H/L 10 Mitteltöner EQ H/L Bass EQ H/L 12 Balance Links (LÖSCHEN) 13 Balance Rechts (FERTIG) 14 Fader Hinterteil (ABBRE- CHEN) 15 Fader Vorderseite (MESSEN) -
Seite 8: Hauptchassis
HAUPTCHASSIS Weiß Weiß/Schwarz Grün Grün/Schwarz Grau Grau/Schwarz Violett Violett/Schwarz Braun Braun/Schwarz Fernbedienung AUS Kabel Blau/ Weiß Blau/ Fernbedienung EIN Kabel Weiß Kabel für Fernbedienung Weiß/Br Erdkabel Schwarz Sicherung Akku-Netzkabel Gelb IR-Fernfühlereingang Eingang für Steuer-Bedieneroberflächen AFT Kopfeinheit am AUX-Eingang AUX Reglerpegel-Clip LED AUX Eingangspegel-Regler AUX Audioeingangsbuchse MultEQ Setup Mikrofon... -
Seite 9: Verdrahtung/Verbindungen
Schlusselstellung AUS ist. Sie nimmt minimale Strom auf, um den Datenspeicher des Prozessors zu behalten. • Fern AUS (BLA/WEI) Diese Ausgabe kann äußere Verstärker anmachen. Die Signal wird hoch nachdem der PXE-H650 Audiodämpfer AUS ist. • Fern AN (BLU/WEI) Wenn die OEM Kopfeinheit den EQ nicht anmacht, indem sie die AUTO RANGING EINGABE benutzt, benutzen Sie diesen Draht. -
Seite 10: Vor Der Einrichtung
VOR DER EINRICHTUNG Bevor Sie AntEQ ausführen Die folgenden Richtlinien ermöglichen einen leichten und präzisen Einrichtungsprozess. Halten Sie das MultEQ CD Mikrofon und LED bereit, und achten Sie auf die folgenden Bedingungen, da sie im nächsten Abschnitt benötigt werden. Eine Halterung ist für die beliebige Positionierung des Mikrofons im Fahrzeug notwendig. -
Seite 11: Grundsätzliche Bedienung
ANMACHEN . Die PXE-H650 Anzeige = "ALPINE PXE-H650" wird schon eingerichtet. Wenn der PXE-H650 zum ersten Mal benutzt wird, wird das System den SETUP Modus automatisch beitreten. Wenn es passiert, folgen Sie die Schritte unten. Wenn Sie den Einrichtungmodus nicht automatisch beitreten, wenden Sie sich an Seite 15 und FACTORY RESET. - Seite 12 10. "ADJUST XOVER + AMP LEVELS" - Anpassungen um Verstärkerpegel abzugleichen Spielen Sie Spur 3 der PXE-H650 Einrichtung CD in der Fabrik Kopfeinheit. Es ist ein Rosa Rausch Signal, um das Trimmen der Verstärkerpegel-Kontrolle zu vereinfachen. WARNUNG: Die Ausgabe des PXE-H650 wird zu diesem Punkt nicht gedämpft.
-
Seite 13: Multeq
4. "CHK OUTPUTS & MIC" - Lautsprecher Erkenntnisfehler Wenn es während der Lautsprecher Erkenntnisprozess ein Problem gibt, zeigt die PXE-H650 die oben genannte Fehleranzeige auf den LCD an und der LED wird schnell blinzeln. Suchen Sie Fehler im System indem Sie garantieren, dass nichts ausgeschaltet oder ausgemacht worden ist. - Seite 14 Sie "DONE" während "MEASURE POS X" (wo X entweder 5,6,oder 7 ist) auf die Anzeige erscheint. Wenn die Kalibrierung im letzten Schritt vervollständigt wird, "CALCULATING FILTERS" dann "SAVING FILTERS" wird auf den LCD angezeigt, und schließlich wird "ALPINE PXE-H650" angezeigt. Alpine_PXE Ger_R3.indd 14 Alpine_PXE Ger_R3.indd 14...
-
Seite 15: Factory Reset
Drücken einer einzigen Taste auf die Fernbedienung vorspricht. Demo Modus • Drücken Sie die MODE Taste einmal auf den PXE-H650, um den Demo Modus Bildschirm auf den LCD zu erreichen. Drücken Sie die "ENTER" Taste einmal, um den Demo Modus beizutreten. Zu diesem Zeitpunkt, erscheint "DEMO MODE ON" auf die Anzeige. -
Seite 16: Tonanpassung
Der Entzerrer benutzt 3-Bänder für jeden von den 7 Kanalen, um den Ton der Musik anzupassen. Jede Quelleeingabe zum PXE-H650 hat ihre eigene EQ. Jedes Band (Bass, Mittel und Hoch) wird ähnlich angepasst. Die folgende Schritte benutzen das Bass Band als Beispiel. -
Seite 17: Überkreuzung
Benutzen Sie die MODE Taste beliebig, um zur vorigen Sub-Menü zurückzukehren. Überkreuzung Überblick Die PXE-H650 Überkreuzung ermöglicht Abscheidepunkte für die Hochpass und Tiefpass Filtern von den Vorderseite und Rückseite Lautsprecher und dem Tieftöner. Das ist besonders nützlich, wenn die Fabrik Lautsprecher verbessert worden sind, um eine sehr breitere Bandbreite zu behandeln. - Seite 18 3. Überkreuzung Anpassung a) Benutzen Sie die ▼ oder ▲ Taste, um zu wählen. In diesem Beispiel, "CROSSOVER" b) Der Nutzer kann auch diese Tasten um "TIME DELAY" zu wählen benutzen. Die folgende "FRONT 2" Anpassungsverfahren werden ähnlicher Natur zu den Anpassungen für die andere Kanäle.
-
Seite 19: Zeitverzögerung
Zeitverzögerung Überblick MultEQ bestimmt die standardmäßige Verzögerung während der anfänglichen Einrichtung. Trotzdem kann es vorkommen, dass die Verzögerung optimiert oder vorübergehend geändert werden muss. Achten Sie darauf, dass alle Änderungen, die gemacht werden, eine Ablenkung von MultEQ Standardspezifi zierungen verursacht und nicht mehr ihrer idealen Tonebene entsprechen. Alle Kanäle haben Verzögerungen, die von 0 bis 10 ms in 0,1 Schritte angepasst werden können. -
Seite 20: Montage
MONTAGE Alpine_PXE Ger_R3.indd 20 Alpine_PXE Ger_R3.indd 20 11/8/2007 9:52:48 PM 11/8/2007 9:52:48 PM... -
Seite 21: Anpassungen & Bereiche
ANPASSUNGEN & BEREICHE 3-Bänder Parametrisch Q ................0 5 bis 2 (0 5 Schritte) Pegel ............-6 bis +6 dB (1 dB Schritte) Bassfrequenz ........Fc = 30, 40, 50, 60, 80, 100, 125, 150 Hz Mid ..........Fc = 0,5, 0,75, 1,0 1,5, 2,0, 3,0, 4,0, 5,0 kHz Höhen ............ -
Seite 22: Technische Einzelheiten
TECHNISCHE EINZELHEITEN EINZELHEITEN WERT PRIMÄRE Primäre Eingabe Max Eingabepegel 16 Vrms EINHEIT AUX Eingabe Max Eingabepegel 5 Vrms (AUX PRIMÄR AUS) Max Eingabepegel 5 Vrms (AUX PRIMÄR AN) Ausgabeimpedanz < 1kΩ Frequenzantwort 20 Hz bis 20 kHz < 0 82 dB ALLGEMEI- Strombedarf 0 VDC... - Seite 23 System auf AUS sein Blau/Weiß Nicht verwendet bei diesem System Fernbedienung EIN Kabel Weiß/Braun Zu kompatibler Alpine AUX-Quelle Kabel für Fernbedienung Blau/Weiß Zu Fernbedienung EIN Kabel von externem Verstärker Fernbedienung AUS Kabel Schwarz Mit einer Schraube an ein...
-
Seite 24: Typischeszubehörmarkt System
*Fernbedienung AUS Kabel RCA-Anschlusskabel AFT Kopfeinheit IR-Sensor Weiß/Braun Nicht verwendet bei diesem System Kabel für Fernbedienung Blau/Weiß Zu Fernbedienung EIN Kabel von externem Alpine Fernbedienung AUS Kabel Schwarz Mit einer Schraube an ein Erdkabel Metallteil des Chassis befestigen Gelb Akku-Netzkabel... - Seite 25 NOTEN Alpine_PXE Ger_R3.indd 25 Alpine_PXE Ger_R3.indd 25 11/8/2007 9:52:49 PM 11/8/2007 9:52:49 PM...
-
Seite 26: Limitierte Garantie
LIMITIERTE GARANTIE Alpine_PXE Ger_R3.indd 26 Alpine_PXE Ger_R3.indd 26 11/8/2007 9:52:49 PM 11/8/2007 9:52:49 PM... - Seite 27 Alpine_PXE Ger_R3.indd 27 Alpine_PXE Ger_R3.indd 27 11/8/2007 9:52:50 PM 11/8/2007 9:52:50 PM...
