Element
Schnittstelle
1
Videoeingang
2
Audioeingang
3
Videoausgang
4
Audioausgang
5
VGA
6
Netzwerk
7
USB
8
Ein/Aus
9
12 V Gleichspannung
10
2.1.3 Alarmeingang
Der GND-Alarmmelder ist bei Parallelverbindung mit COM verbunden (Alarmmelder extern mit Strom versorgen).
Erdungsterminal des Alarmmelders parallel mit DVR.
NC des Alarmmelder mit Eingang (Alarm) des DVR verbinden.
Wenn Sie den extern ausgelösten Alarm rücksetzen möchten, verwenden Sie die +12-V-Stromversorgung des Alarmmelders über den DVR, z. B. Rauchmelder.
Wenn Sie externe Stromversorgung wählen, teilen Sie bitte GND mit dem DVR.
Alarmeingangsschaltkreis:
Alarmeingangsanschluss:

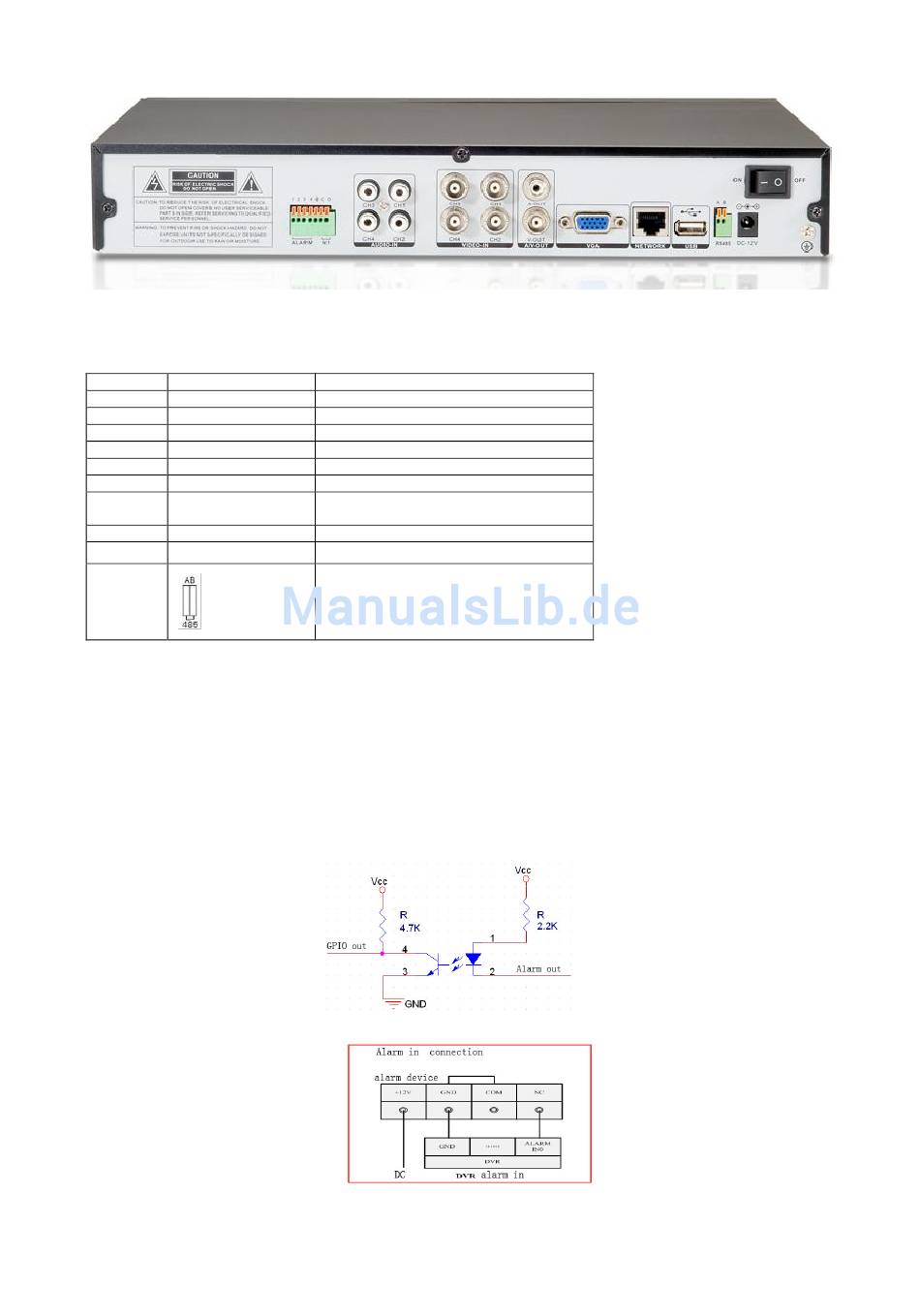

Rü ckseite
Beschreibung
4-Kanal-Videoeingang
4-Kanal-Audioeingang
1-Kanal-Videoausgang
1-Kanal-Audioausgang
VGA-Monitor
RJ-45
USB-Port zur Sicherung und Aktualisierung des DVR
und zur Maussteuerung
Hauptschalter zur Stromversorgung
Netzteilanschluss
RS-485: A, B
