NEC MultiSync X464UN Bedienungsanleitung Seite 27

TILE MATRIX Ein Bild kann erweitert und mit einem Verteilungsverstärker über mehrere (bis zu 100) Bildschirme
hinweg angezeigt werden.
HINWEIS: Für die Aufteilung auf viele Monitore ist eine geringe Aufl ösung nicht geeignet. Bei wenigen
Bildschirmen ist der Betrieb ohne einen Verteilungsverstärker möglich. Diese Funktion wird deaktiviert,
wenn BILDAUSRICHTUNG aktiviert ist (mit Ausnahme der Auswahl KEINE).
HINWEIS: „Dynamisch" und „Zoom" funktionieren nicht, wenn „Tile Matrix" aktiviert ist.
Wenn für SEITENVERHÄLTNIS „DYNAMISCH" oder „ZOOM" ausgewählt ist, während TILE MATRIX
ausgeführt wird, wird die Einstellung nach dem Abschluss von TILE MATRIX angewendet.
H MONITORE Anzahl der horizontal angeordneten Monitore.
V MONITORE Anzahl der vertikal angeordneten Monitore.
POSITION Legt fest, welcher Abschnitt des aufgeteilten Bildes auf dem Monitor angezeigt wird.
TILE COMP Schaltet die TILE COMP-Funktion ein.
TILE MATRIX FREIG. Aktiviert Tile-Matrix.
FRAME COMP Legt das Timing für das auf dem Monitor angezeigte aufgeteilte Bild fest. Eine große Zahl bedeutet eine
starke Beeinfl ussung des angezeigten Bildes.
HINWEIS: Möglicherweise treten Bildstörungen auf, wenn Sie die Stromversorgung einschalten oder
die Einstellungen ändern.
KEINE FRAME COMP ist nicht verfügbar.
AUTOM. Legt das vertikale Monitor-Timing für alle Monitore automatisch fest.
MNUEL. Legt das Monitor-Timing für einen einzelnen Monitor fest.
1
V SCAN UMKEHREN* Die Scanrichtung des Bildes wird umgekehrt. Die normale Scanrichtung verläuft von oben nach unten.
HINWEIS: Wenn V SCAN UMKEHREN auf AUTOM. oder MNUEL. gesetzt ist, ist FRAME COMP nicht
verfügbar.
KEINE V SCAN UMKEHREN ist nicht verfügbar.
AUTOM. Legt die automatisch berechnete Bild-Scanrichtung für alle Monitore fest.
MANUAL Legt die Scanrichtung für einen einzelnen Monitor fest.
N. UMKEHREN Legt die normale Scanrichtung fest und verzögert das Bild-Timing um 1 Bild.
UMKEHREN Kehrt die Scanrichtung für einen einzelnen Monitor um.
TILE MATRIX MEM Wenn EINGABE ausgewählt ist, wird die Einstellung für TILE MATRIX auf jeden Signaleingang angewendet.
AUTO TILE MATRIX SETUP Ermöglicht das automatische Einrichten mehrerer Bildschirme, indem im primären Monitor die Anzahl
der horizontal und vertikal angeordneten Monitore eingegeben wird. Die folgenden Einstellungen
werden automatisch vorgenommen: MONITOR-ID, TILE MATRIX, TILE MATRIX MEM, EIngangssignal,
VIDEOAUSGANG EINST., DisplayPort in ANSCHLUSSEINSTELLUNG.
HINWEIS: Alle im LAN nachgeschalteten Monitore müssen eingeschaltet sein. Beim Aktivieren dieser
Funktion im Standby-Modus oder im Energiesparmodus sollte LAN STROM auf EIN gesetzt sein.
AUTO-ID wird automatisch ausgeführt. Wenn Sie diese Funktion verwenden, ist es empfehlenswert,
dass die Monitore über ein DisplayPort-Kabel verkettet werden.
EINSCHALTVERZÖGERUNG Passt die zeitliche Verzögerung zwischen dem Standby-Modus und dem Übergang in den Modus
„Eingeschaltet" an.
VERZ ZEIT Die „EINSCHALTVERZÖGERUNG" kann zwischen 0 und 50 Sekunden eingestellt werden.
LINK ZU ID Wenn EIN ausgewählt ist, ist die Verzögerungszeit mit der Monitor-ID verbunden. Die Zeit nimmt mit
ansteigender ID zu.
VIDEOAUSGANG EINST. Aktiviert die Signalausgabe über DPORT. Siehe auch „DisplayPort" in ANSCHLUSSEINSTELLUNG auf
Seite 28.
HINWEIS: Wenn VGA oder Y/Pb/Pr als Hauptbild ausgewählt ist, erfolgt keien Ausgabe über DPORT.
Wenn diese Funktion auf EIN gestellt ist, kann für das Teilbild nicht DPORT ausgewählt werden.
Wenn diese Funktion auf EIN gestellt ist, ist EINGANGSWECHSEL auf NORMAL und SCHNELL
eingeschränkt. Wenn diese Funktion auf EIN gestellt und DPORT als Hauptbild ausgewählt ist, ist die
Taste PIP CHANGE der Fernbedienung (siehe Seite 11) deaktiviert.
Eingangssignals*
*1: Hauptbild im BIB-Modus (Bild im Bild). *1:
*2: Wenn Sie den Anschluss HDMI OUT an der Karte SB3-DB1 verwenden, sind mehrere Monitoranschlüsse verfügbar. *2:
BETRIEBSANZEIGE Schaltet die LED an der zurück des Monitors EIN oder AUS.
Ist „AUS" ausgewählt, so leuchtet die LED nicht, wenn der LCD-Monitor betriebsbereit ist.
*1: Außer für X554UNV.

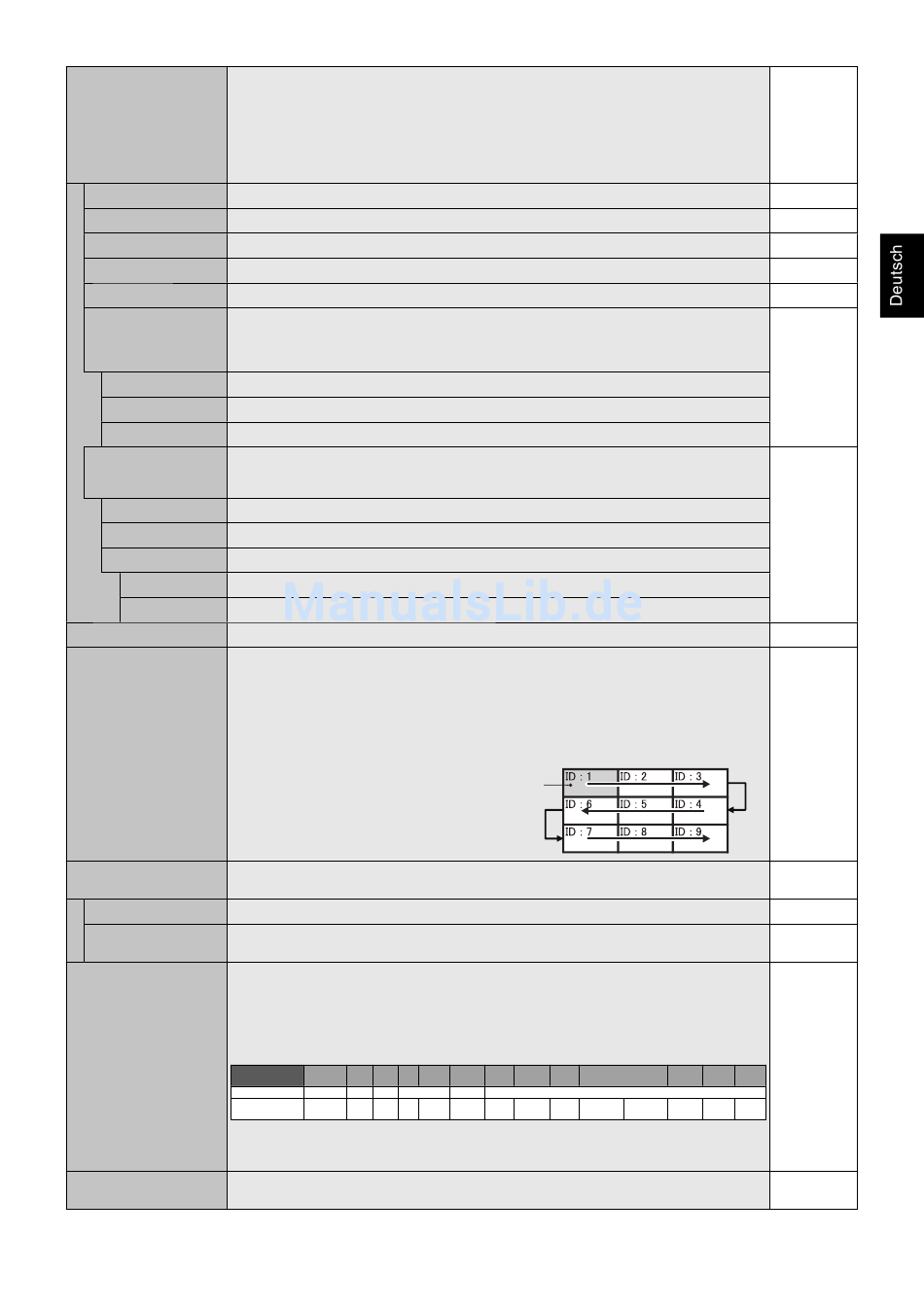

Beispiel für Installation über LAN:
H MONITORE 3
V MONITORE 3
Name des
DPORT DPORT DVI DVI HDMI HDMI VGA VGA Y/Pb/Pr Y/Pb/Pr OPTION
1
Stecker Stecker DisplayPort DVI-D DisplayPort DVI-D HDMI HDMI D-Sub D-Sub
DP OUT DP OUT Ja Ja Ja Ja Ja Ja —
Hauptbild im BIB-Modus (Bild im Bild).
Wenn Sie den Anschluss HDMI OUT an der Karte SB3-DB1 verwenden, sind mehrere Monitoranschlüsse verfügbar.
Wenn Sie DPOUT für das HDCP-Authentifi zierungssignal verwenden, sollte der Name des Eingangssignals DPORT lauten. Wenn Sie DPOUT für das HDCP-Authentifi zierungssignal verwenden, sollte der Name des Eingangssignals DPORT lauten.
Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können. Bei mehreren zusammengeschlossenen Monitoren gibt es eine Obergrenze, wie viele Monitore zusammengeschlossen werden können.
Hauptmonitor
OPTION VIDEO VIDEO S-VIDEO S-VIDEO SCART SCART
SLOT2 SLOT2
— —
— Ja Ja — — —
(SB3-AB1) (SB3-AB1)
Deutsch-25
ALLGEMEIN
DEAKTIVIER
Y/Pb/Pr2 Y/Pb/Pr2 RGB/HV RGB/HV HDMI2 HDMI2 HDMI3 HDMI3
SLOT3 SLOT3
Ja Ja
Ja Ja —* 2 —* 2
(SB3-AB2) (SB3-AB2)
1
1
1
NEIN
NEIN
KEINE
KEINE
0 SEK.
AUS
EIN
EIN
